Renault Megane 2. СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Система охлаждения двигателя жид­костная (с принудительной циркуляцией жидкости), герметичная, с расширитель­ным бачком.

Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замер­зающей при температуре окружающей сре­ды до -40 °С.

ПРИМЕЧАНИЕ

Порядок замены охлаждающей жидкости описан в подразделе «Замена охлаждающей жидкости», с. 92.



Не рекомендуется заполнять систему охлаж­дения водой, так как в состав антифриза вхо­дят антикоррозионные и антивспенивающие

присадки, а также присадки, препятствую­щие отложению накипи.

Охлаждающая жидкость токсична! Избегай­те вдыхания ее паров и попадания на кожу.

Кроме радиатора, водяного насоса, рас­ширительного бачка и шлангов, в систему входят выполненная в отливке рубашка ох­лаждения двигателя, окружающая стенки цилиндров в блоке, камеры сгорания и га­зовые каналы в головке блока, а также ра­диатор отопителя салона автомобиля.

Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается авто­матически с помощью термостата в диапа­зоне 90-100 °С.

Радиатор с горизонтальным потоком жидкости, с трубчатоленточной алюми­ниевой сердцевиной и пластмассовыми бачками. В левом бачке выполнены подво­дящий и отводящий патрубки шлангов к водяной рубашке двигателя.

Расширительный бачок служит для компенсации изменяющегося объема ох­лаждающей жидкости в зависимости от ее температуры. Он изготовлен из полу­прозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для кон­троля уровня охлаждающей жидкости; сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой с двумя клапанами внутри (впу­скным и выпускным), собранными в еди­ном блоке. Выпускной клапан открывает­ся при давлении (1,4±0,1) кгс/см², обес­печивая повышение температуры начала закипания охлаждающей жидкости и пре­дупреждая интенсивное парообразова­ние. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около

0, 1 кгс/см^г и пропускает воздух в расши­рительный бачок.

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, устано­влен на передней поверхности блока ци­линдров и приводится во вращение зубча­тым ремнем привода газораспределитель­ного механизма. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не под­лежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заме­няют в сборе.

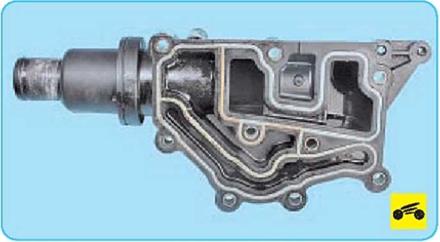

Водораспределитель со встроенным термостатом. Термостат с твердым термо­чувствительным наполнителем поддержи­вает нормальную рабочую температуру ох­лаждающей жидкости и сокращает время прогрева двигателя. Он установлен на за­днем торце головки блока цилиндров. При температуре охлаждающей жидкости до 88 °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя ра­диатор, что ускоряет прогрев двигателя. При температуре 89 °С термостат начинает открываться, а при (99±2) °С открывается
полностью, обеспечивая циркуляцию жид­кости через радиатор.

Электровентилятор с пластмассовой шестилопастной асимметричной крыльчат­кой обеспечивает продувку радиатора воз­духом на небольшой скорости движения автомобиля в основном в городских усло­виях или на горных дорогах, когда встреч­ного потока воздуха недостаточно для ох­лаждения радиатора.

Для повышения эффективности работы вентилятор установлен в кожухе с напра­вляющим диффузором и прикреплен к не­му в трех точках. Кожух, в свою очередь, прикреплен к радиатору в четырех точках.

Управляет электровентилятором блок управления двигателем, получающий ин­формацию о температуре охлаждающей жидкости от датчика температуры охлажда­ющей жидкости.













Renault Megane 2. ПРОВЕРКА ШЛАНГОВ И СОЕДИНЕНИЙ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

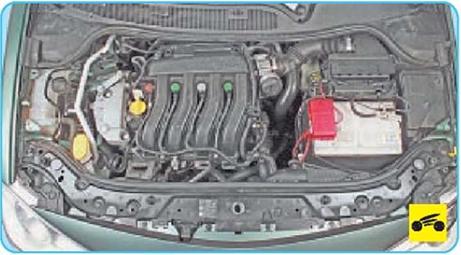

1.    Откройте капот и осмотрите подкапот­ное пространство.





2.    При осмотре двигателя обратите вни­мание на наличие охлаждающей жидкости в расширительном бачке, на целость рези­новых шлангов, радиатора...





3.     ...и водораспределителя.



Лопнувший шланг можно временно восста­новить с помощью липкой ленты.

Особенно хорошо для этой цели подходит армированная липкая лента.

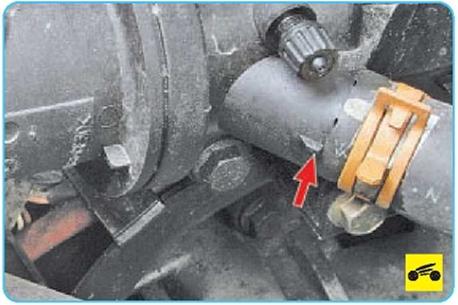

При обнаружении течи какого-либо из шлан­гов в месте его подсоединения к патрубку, слейте охлаждающую жидкость (см. «Заме­на охлаждающей жидкости», с. 92). Сожмите пассатижами и сдвиньте вдоль оси шланга хомут крепления.





Снимите шланг с патрубка. Как правило, причиной течи является коррозия уплотняю­щей поверхности патрубков. Зачистите пов­режденную поверхность и установите шланг на герметик. После высыхания герметика за­лейте охлаждающую жидкость.

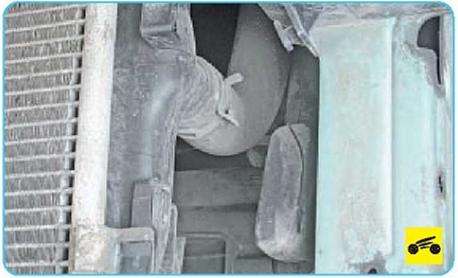

4.     Осмотрите соединения подводящего и отводящего шлангов с радиатором.

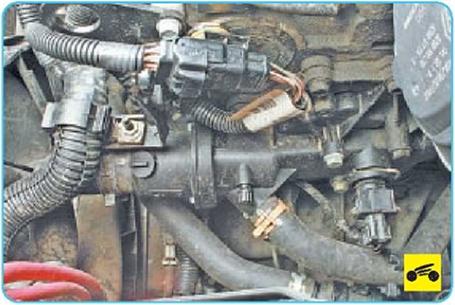

5.     Осмотрите соединения шлангов ото­пителя с водораспределителем...









7.

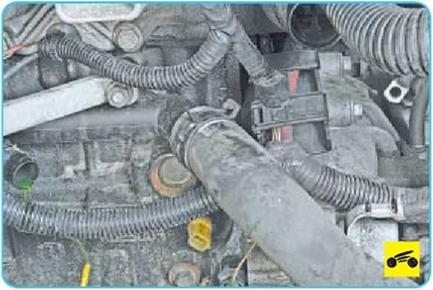

Осмотрите соединения подводящего шланга радиатора с водораспределите­лем...

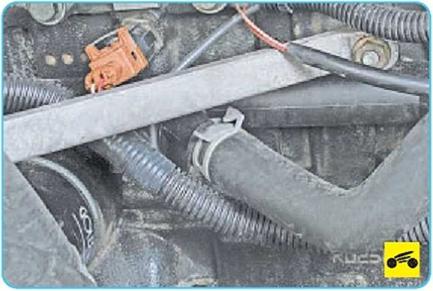

9.     Осмотрите соединения шлангов ото­пителя с патрубками. В случае подтекания охлаждающей жидкости замените хомуты крепления шлангов.
