Peugeot 308. ЗАМЕНА ТРОСОВ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ



Операции по снятию тросов управления ко­робкой передач на автомобилях с механической и автоматической коробками передач практически одинаковы (различие - в коли­честве тросов) и показаны на примере меха­нической коробки передач.

Для снятия тросов управления механи­ческой коробкой передач выполните сле­дующее.

Вам потребуются пассатижи с тонки­ми отогнутыми губками.

1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

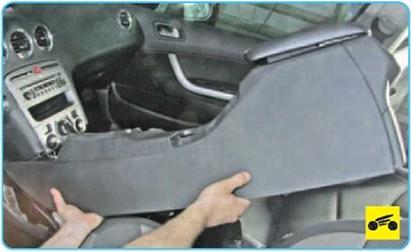

2.      Снимите облицовку тоннеля пола (см. «Снятие и установка облицовок тоннеля пола и консоли панели приборов», с. 266).

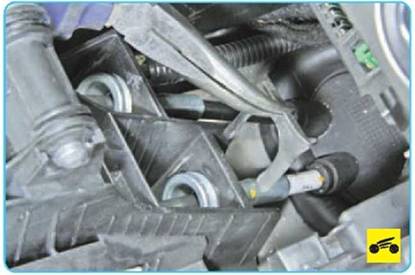

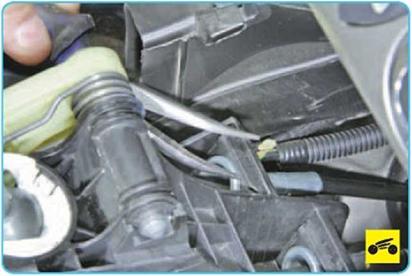

3.      Захватите пассатижами с тонкими губ­ками отогнутый край скобы крепления обо­лочки троса выбора передач...









5.   Аналогично снимите скобу крепления оболочки троса переключения передач.

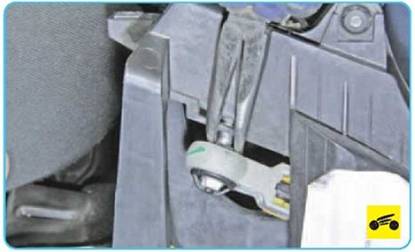

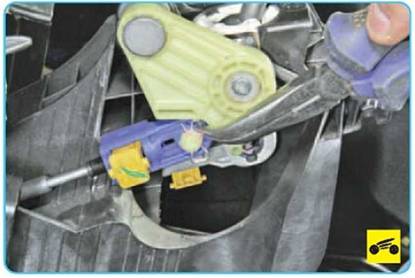

6.   Сожмите пассатижами фиксаторы на­конечника троса переключения передач...





7.   ...и отсоедините наконечник от пальца рычага кулисы.

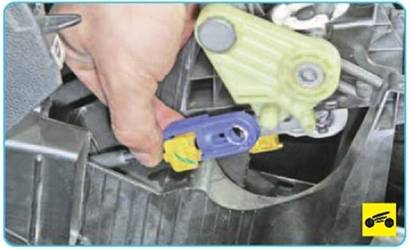

8.   Захватите пассатижами пружинный шплинт крепления наконечника троса вы­бора передач...





9.       ...извлеките шплинт из отверстия ры­чага кулисы...





10. ...и отсоедините наконечник от паль­ца рычага.





11. Снимите полку крепления аккумуля­торной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи», с. 273).

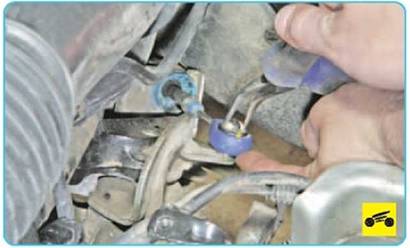

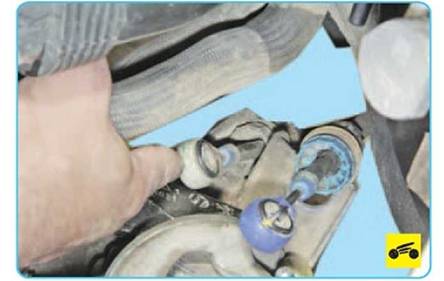

12. Сожмите пассатижами фиксаторы наконечника троса выбора передач...





13. ...и отсоедините наконечник от рыча­га на коробке передач.

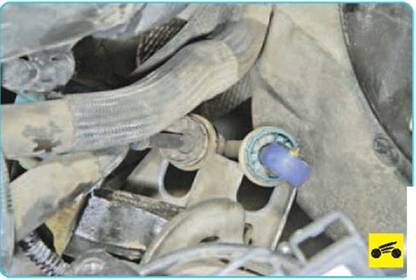

14.    Извлеките наконечник оболочки тро­са выбора передач из паза кронштейна на коробке передач.

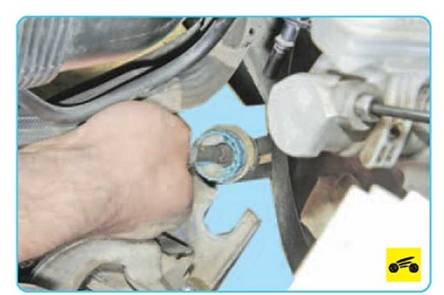

15.    Аналогично отсоедините от рычага на коробке передач наконечник троса пере­ключения передач...





16.    ...и извлеките наконечник оболочки троса из кронштейна.

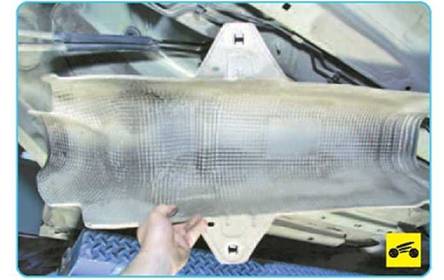

17.    Снизу автомобиля снимите термо­экран дополнительного глушителя (см. «Снятие и установка термоэкранов», с. 120).



18.   Извлеките из отверстия в основании кузова держатель тросов и снимите тросы под автомобиль.

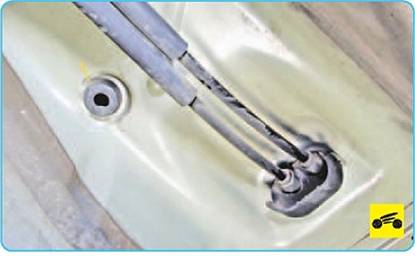

Так расположен держатель тросов.



19.   Установите тросы управления короб­кой передач в порядке, обратном снятию.

20.   Отрегулируйте привод управления коробкой передач (см. «Регулировка приво­да управления коробкой передач», с. 140).
