Peugeot 308. СНЯТИЕ, УСТАНОВКА И РЕМОНТ КУЛИСЫ РЫЧАГА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

Снятие показано на примере кулисы рычага управления механической коробкой пере­дач. Селектор автоматической коробки пе­редач снимают практически аналогично. Различие - в количестве тросов управления. Поскольку конструкции кулисы и селектора довольно сложные и для их ремонта требу­ются специальные инструменты и запасные части, не поставляемые в свободную прода­жу, в случае необходимости обратитесь на сервис. Своими силами возможна только за­мена этих узлов в сборе.

Вам потребуются: торцовая головка «на 10», пассатижи с тонкими губками.









2.    Отверните четыре гайки крепления ку­лисы рычага управления коробкой передач к основанию кузова.

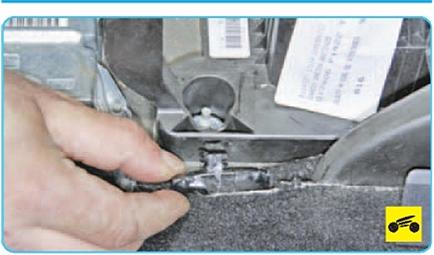

3.    Отсоедините от корпуса кулисы зад­ние держатели жгутов проводов справа...

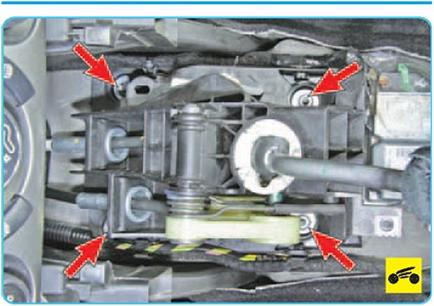

Так расположены гайки крепления кулисы управления коробкой передач.



4. ...и слева.

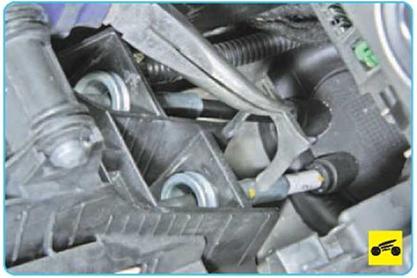

5.    Захватите пассатижами с тонкими губ­ками отогнутый край скобы крепления обо­лочки троса выбора передач...









7.    Аналогично снимите скобу крепления оболочки троса переключения передач.

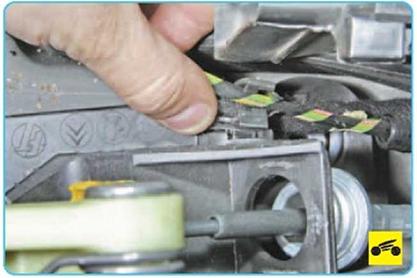

8.    Отсоедините от корпуса кулисы перед­ние держатели жгутов проводов слева...









10.                      Сожмите пассатижами фиксаторы на­конечника троса переключения передач...





11.   ...и отсоедините наконечник от паль­ца рычага кулисы.

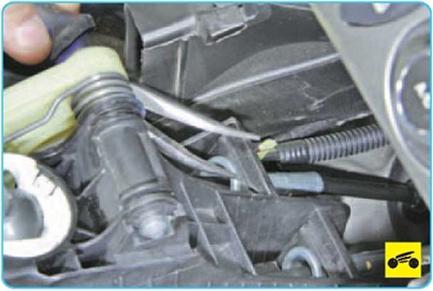

12.   Захватите пассатижами пружинный шплинт крепления наконечника троса вы­бора передач...





13.   ...извлеките шплинт из отверстия ры­чага кулисы...





14.   ...и отсоедините наконечник от паль­ца рычага.

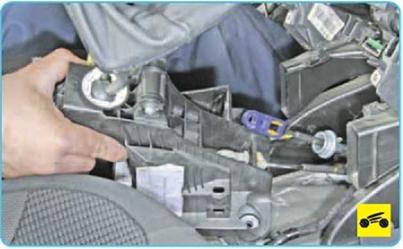

16.Установите кулису рычага селектора управления коробкой передач и все снятые детали в порядке, обратном снятию.

17.Отрегулируйте привод управления ко­робкой передач (см. «Регулировка привода управления коробкой передач», с. 140).
