Peugeot 308. ЗАМЕНА ПРОКЛАДОК КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ

Вам потребуются: торцовые головки «на 8», «на 10», удлинитель, вороток, от­вертка с плоским лезвием, пассатижи.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.    Снимите катушки зажигания (см. «Сня­тие и установка катушек зажигания», с. 210).





3.

Отсоедините от патрубка крышки го­ловки блока шланг системы вентиляции картера (см. «Очистка системы вентиляции картера двигателя», с. 79).

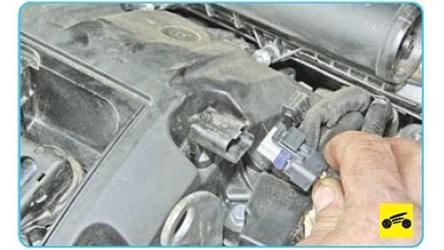

5.    ...и отсоедините колодку от датчика положения распределительного вала впу­скных клапанов.

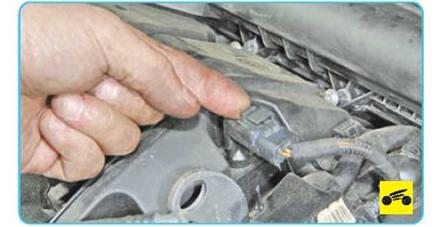

6.   Аналогично отсоедините колодку жгу­та проводов от датчика положения распре­делительного вала выпускных клапанов.

7.

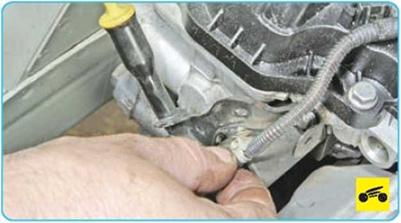

Ослабьте затяжку гайки шпильки креп­ления провода «массы»...



ПРИМЕЧАНИЕ

Так расположены датчики положения рас­пределительных валов на крышке головки блока цилиндров.















10.   Сожмите пассатижами ушки фикса­тора хомута жгута проводов низковольтной

цепи катушек зажигания и извлеките фик­сатор из отверстия в кронштейне указателя (щупа) уровня масла.





11.    Снимите держатель жгута проводов низковольтной цепи катушек зажигания с кронштейна на крышке головки блока цилиндров.

ПРИМЕЧАНИЕ

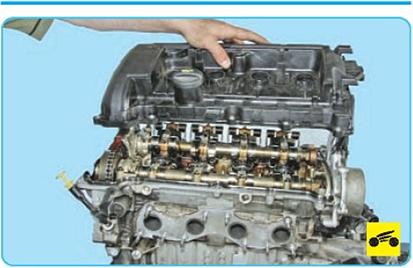

Часть последующих операций для наглядно­сти показана на снятом двигателе.

12.    Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра», с. 109).

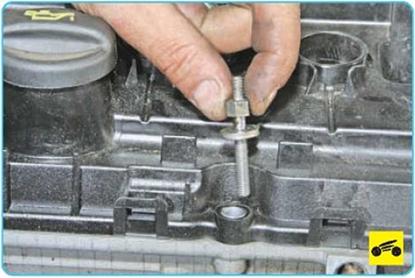

14.    ...и шпильку крепления крышки голо­вки блока цилиндров по периметру крышки.

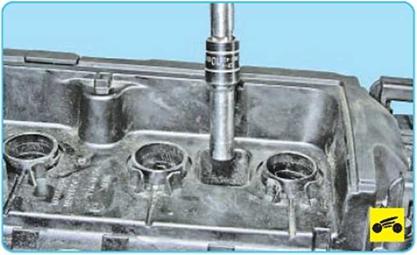

15.    Выверните два болта крепления крышки головки блока цилиндров в полос­тях крышки...

Так расположены болты крепления крышки головки блока цилиндров.
