СТОЯНОЧНЫЙ ТОРМОЗ

Опель Астра Эйч. Регулировка привода стояночного тормоза

Для предварительной проверки правильности регулировки привода стояночного тормоза под­нимите рычаг привода вверх до упора, при этом вы должны услышать примерно 3~4 щелчка хра­пового устройства. Если количество щелчков не укладывается в указанный интервал или если автомобиль не удерживается стояночным тормо­зом (см. «Проверка стояночного тормоза», с. 74), отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен в са­лоне под облицовкой тоннеля пола.

Вам потребуется ключ «на 10» (удобнее торцовая головка).

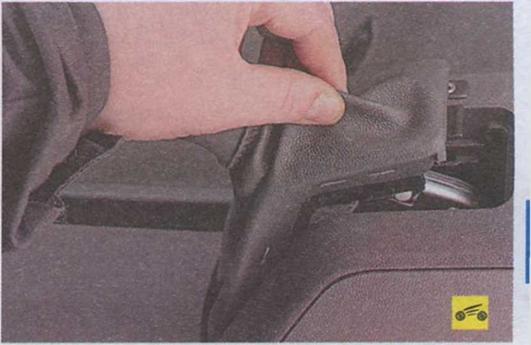

1.        Извлеките из облицовки тоннеля пола рамку чехла рычага привода стояночного тормоза, преодолевая упругое сопротивле­ние ее фиксаторов...









3.         Снимите с резьбового хвостовика перед­него троса привода стояночного тормоза ре­зиновый защитный колпачок.

4.            Вывесите задние колеса и установите заднюю часть автомобиля на опоры.

5.

Поднимите рычаг стояночного тормоза на 2 щелчка.

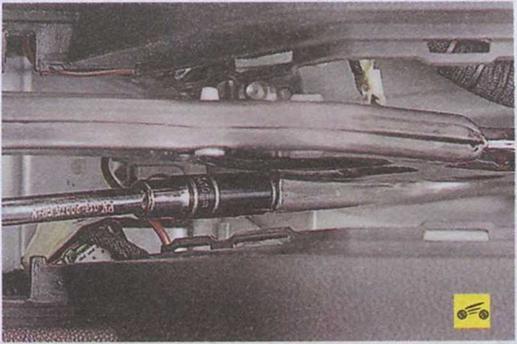

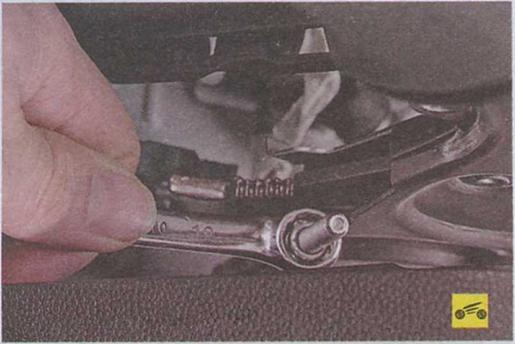

7.         ...или торцовой головкой по часовой стрелке, навинчивая ее на резьбовой хвосто­вик переднего троса, периодически проверяя легкость вращения задних колес. Навинчи­вать регулировочную гайку на хвостовик тро­са надо до момента появления хорошо ощу­тимого сопротивления их вращению.

8.         Поднимите рычаг стояночного тормоза до 3-го щелчка. Колеса должны полностью заблокироваться.

9.            Опустите рычаг стояночного тормоза вниз до упора. Колеса должны начать вра­щаться совершенно свободно. Если это не так, отверните регулировочную гайку до момента полного освобождения задних колес.

10.      Проверьте правильность регулировки, подняв рычаг стояночного тормоза вверх до упора и считая щелчки храпового меха­низма. Если количество щелчков меньше 2 или больше 4, вращайте регулировочную гайку в нужную сторону до получения требуе­мого количества щелчков.

Предупреждение

Уменьшая количество щелчков, прове­ряйте легкость вращения задних колес, чтобы не допустить их притормажива­ния механизмами стояночного тормоза.

11.      Установите автомобиль на колеса, за­тормозите стояночным тормозом, установите рычаг управления коробкой передач в нейт­ральное положение и попробуйте вручную перекатить автомобиль. Если это удалось сделать, привод отрегулирован неправильно или неисправен. В этом случае повторите ре­гулировку, выполняя ее более тщательно. Ес­ли и повторная регулировка не приведет


к желаемому результату, проверьте состоя­ние тормозных колодок тормозных механиз­мов задних колес, тормозных дисков и тро­сов привода. Неисправные детали замените (см. соответствующие подразделы) и отрегу­лируйте привод стояночного тормоза, как описано выше.

12.  Установите чехол рычага привода стоя­ночного тормоза.







Опель Астра Эйч. Замена переднего троса привода стояночного тормоза

Передний трос привода стояночного тор­моза заменяйте при его чрезмерном вытяги­вании (невозможности регулировки стояноч­ного тормоза), механических повреждениях жил троса или резьбового наконечника.

Вам потребуются: все инструменты, необ­ходимые для снятия облицовки тоннеля пола, рычага привода стояночного тормоза, допол­нительного глушителя и его термоэкрана, а также ключ «на 10».

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.

Извлеките из облицовки тоннеля пола рамку чехла рычага привода стояночного тормоза, преодолевая упругое сопротивле­ние ее фиксаторов...













5.     Полностью отверните регулировочную гайку от хвостовика переднего троса.

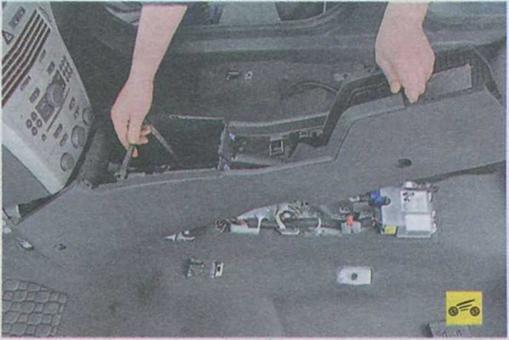

б. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 275).





7.     Снимите рычаг стояночного тормоза, вы­нимая наконечник переднего троса привода стояночного тормоза из сектора рычага (см. «Снятие и установка рычага привода стояноч­ного тормоза», с. 200).









9.        ...и его термоэкран (см. «Снятие и уста­новка термоэкранов», с. 118).

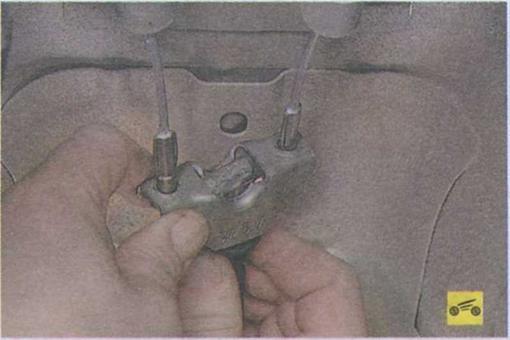

10.  Поверните задний наконечник переднего тороса привода стояночного тормоза вдоль оси на 90°, чтобы он совпал с прорезью в уравнителе...







11. ...и отсоедините передний трос от урав­нителя.

12.

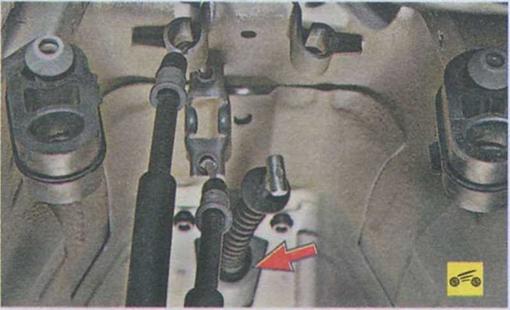

Выньте уплотнительный чехол передне­го троса (показан на фотографии стрелкой) из отверстия в основании кузова и извлеките трос под автомобиль.

13.   Установите детали в порядке, обратном снятию.

14.   Отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояноч­ного тормоза», с. 197).
