Опель Астра Эйч. СНЯТИЕ И УСТАНОВКА ПЕДАЛИ ТОРМОЗА



Педаль тормоза снимают для замены ее оси или самой педали при поломке или увеличенном люфте, для смазки при появлении скрипа, заедания, а также для замены возвратной пружины при ее по­вреждении.

Вам потребуются: все инструменты, необ­ходимые для снятия рулевой колонки, а так­же ключ «на 13».

_________ Примечание

Для наглядности работа показана на снятой панели приборов.





1.     В салоне под панелью приборов отсоеди­ните от педали вилку толкателя вакуумного усилителя (см. «Замена вакуумного усилите­ля», с. 188).

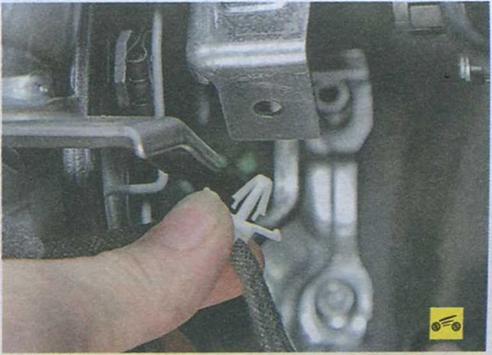

3.     Извлеките из отверстия в кронштейне пе­дали тормоза держатель жгута проводов, сжав два фиксатора его крепления.

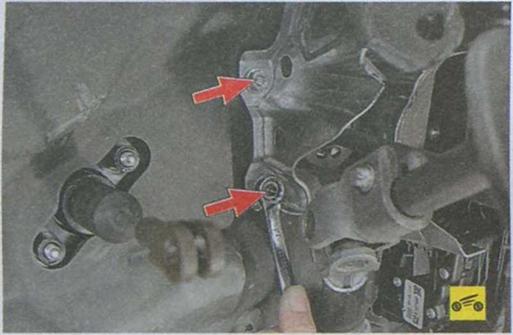

4.     Отверните две гайки крепления кронштей­на педали тормоза к щиту передка слева...

Примечание

Для наглядности педаль сцепления снята.

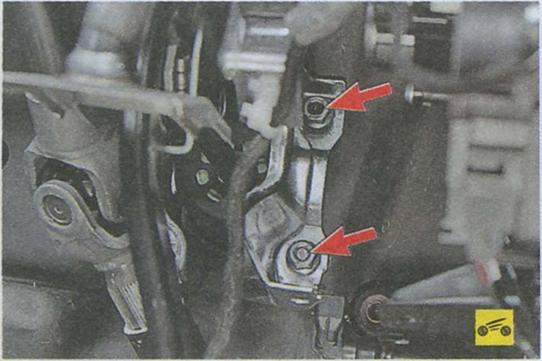

5.              ...и две гайки справа.



6.       Снимите рулевую колонку (см. «Снятие и установка рулевой колонки», с. 177).









Примечание

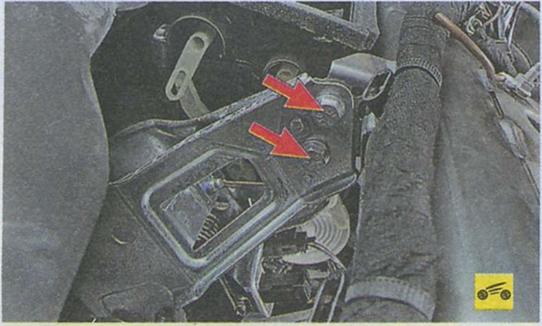

Снимать рулевую колонку необходимо по той причине, что она закрывает до­ступ к двум болтам верхнего крепле­ния кронштейна педали тормоза, а промежуточный вал колонки не поз­воляет снять педаль.









Примечание

Двумя гайками из четырех крепления кронштейна педали тормоза одновре­менно прикреплен вакуумный усилитель тормозов, который остается установлен­ным на щите передка за счет упругости тормозных трубок, присоединенных к главному цилиндру тормоза.

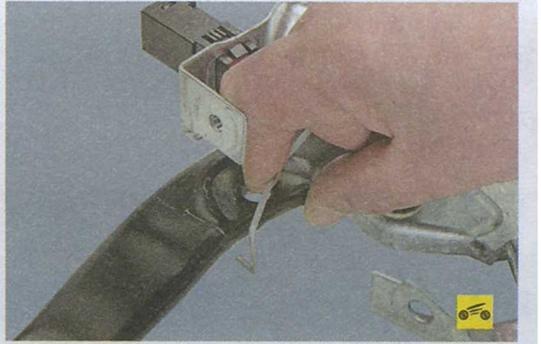

9.       При необходимости снятия выключателя стоп-сигнала отсоедините от педали отогну­тый конец возвратной пружины...



10. ...и отведите педаль от выключателя.

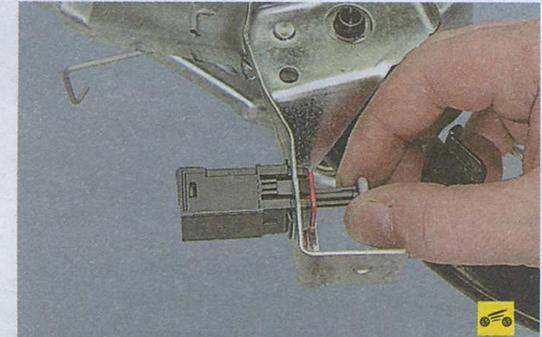

11. Выдвиньте из выключателя до упора шток...








14. ...и снимите выключатель с кронштейна педали.

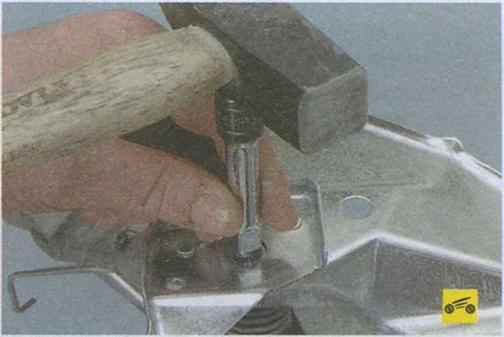

15.  Для замены возвратной пружины или оси педали выпрессуйте ось из отверстий крон­штейна, а затем снимите педаль и пружину.

16.  Установите педаль тормоза и все снятые детали в порядке, обратном снятию.
