Опель Астра Эйч. Снятие и установка переднего подрамника





Вам потребуются: торцовые головки «на 8», «на 10», TORX Е18, ключ «на 13», бокорезы.

1.      Затормозите автомобиль стояночным тормозом и установите противооткатные упо­ры («башмаки») под задние колеса.

2.      Ослабьте затяжку болтов крепления колес.

_________ Предупреждение

Ослабляйте и затягивайте болты креп­ления колес только на автомобиле, стоящем на земле.

3.      Поднимите и установите переднюю часть автомобиля на опоры. Окончательно вывер­ните болты крепления и снимите колеса.





4.      Снимите защиту картера двигателя (см. Снятие и установка брызговиков и защиты картера двигателя»), с. 89.






5.       Снимите брызговики двигателя (см. Сня­тие и установка брызговиков и защиты карте­ра двигателя»), с. 89.

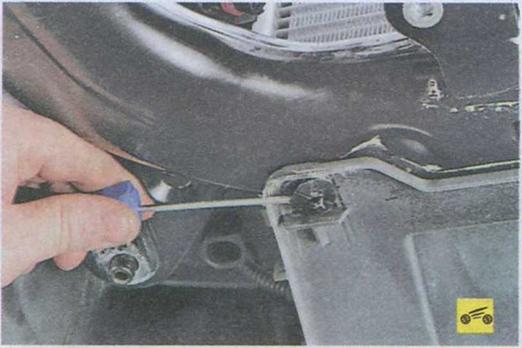

б. Подденьте отверткой...

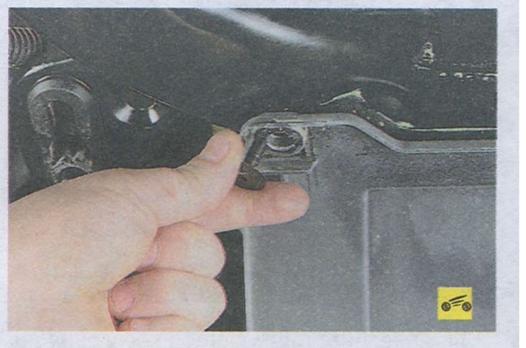

7.       ...и извлеките три пистона крепления брызговика переднего бампера к подрамнику.

_____ Примечание





Так расположены пистоны крепления брызговика переднего бампера к под­рамнику.





8.      Снимите приемную трубу системы выпу­ска отработавших газов (см. «Замена прием­ной трубы», с. 117).

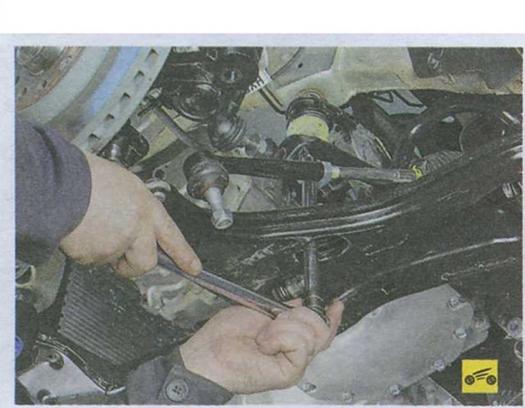

9.      Отсоедините наружные наконечники ру­левых тяг от рычагов поворотных кулаков (см. «Замена наружного наконечника руле­вой тяги», с. 179).





10.       Отсоедините от поворотных кулаков пальцы шаровых опор (см. «Замена шаровой опоры амортизаторной стойки передней под­вески», с. 164).

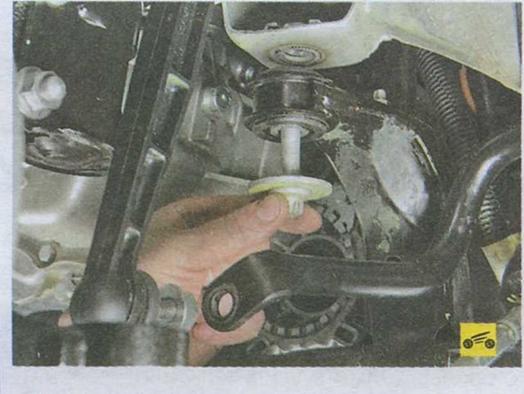

12....и задней опор подвески силового аг­регата (см. «Замена опор подвески силового агрегата», с. 90).

Примечание

Силовой агрегат остается подвешен­ным к кузову на правой и левой боко­вых опорах.

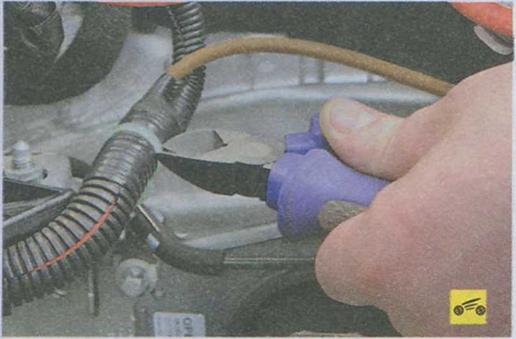

13.   Перекусите бокорезами хомут крепле­ния жгута проводов электронасоса гидроуси­лителя рулевого управления.

Примечание

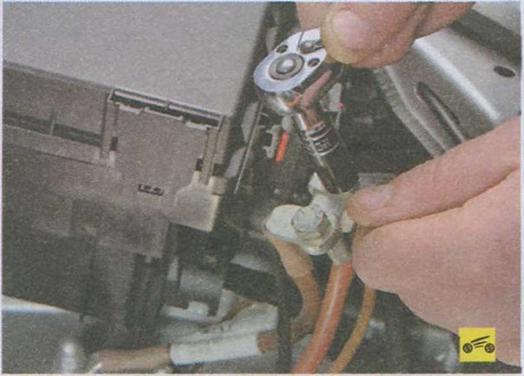

14.   Отверните гайку крепления клеммы си­лового провода электронасоса гидроусилите­ля рулевого управления...





15.   ...и отсоедините клемму от блока плав­ких вставок.

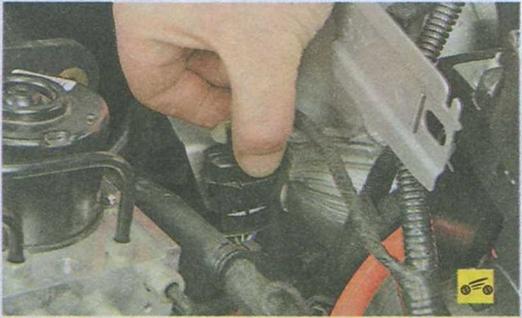

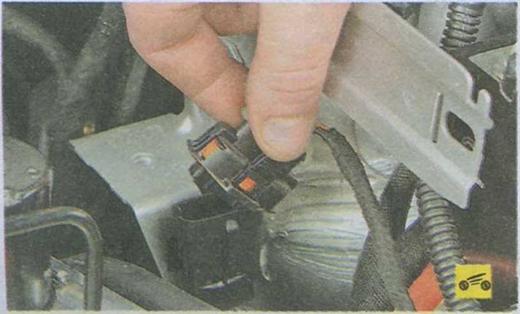

16.   Сожмите фиксаторы колодки жгута уп­равляющих проводов электронасоса гидро­усилителя рулевого управления...





17.   ...и отсоедините колодку от моторного жгута.

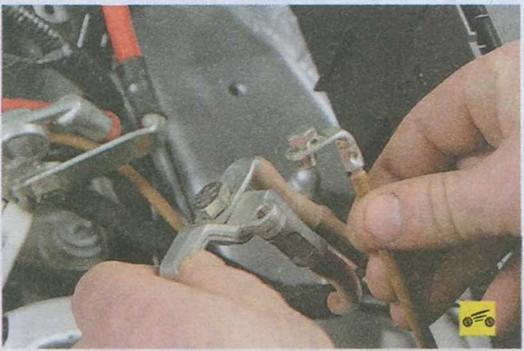

18.   Выверните болт крепления наконечника второго силового провода электронасоса ги­дроусилителя рулевого управления к нако­нечнику «минусового» провода аккумулятор­ной батареи...

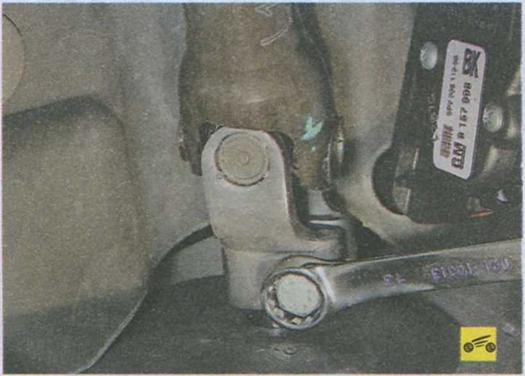

20. В салоне автомобиля под панелью при­боров выверните стяжной болт крепления промежуточного вала рулевой колонки к ва- лу-шестерне рулевого механизма.

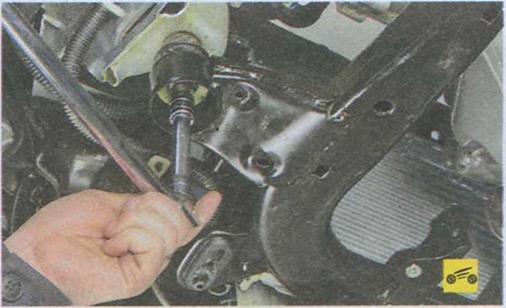

21.                Ослабьте затяжку болта А заднего креп­ления подрамника к кузову с левой стороны и двух болтов Б крепления левого усилителя к кузову.






22.        Вывернув болт крепления подрамника и болты Б (см. п. 21 в данном подразделе), снимите усилитель.

_____________ Примечание

Усилитель можно не снимать совсем, достаточно вывернуть болт крепления подрамника, один из болтов крепле­ния усилителя к кузову и повернуть усилитель в горизонтальной плоскости назад настолько, чтобы он не мешал опусканию подрамника вниз.

23.        Аналогично вывернув болты заднего  крепления подрамника и усилителя с правой  стороны, снимите усилитель или поверните  его назад (см. примечание).









25. Ослабьте затяжку левого переднего болта крепления подрамника к кузову...

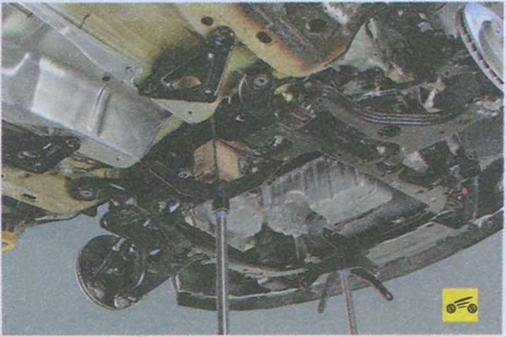

29.   Снимите передний подрамник в сбо­ре с рычагами передней подвески, руле­вым механизмом, электронасосом гидро­усилителя рулевого управления и штангой стабилизатора, опустив его вниз и одно­временно разъединяя промежуточный вал рулевой колонки и вал-шестерню рулево­го механизма. При необходимости сними­те штангу стабилизатора (см. «Замена деталей стабилизатора поперечной устой­чивости передней подвески», с. 165), руле­вой механизм (см. «Замена рулевого ме­ханизма», с. 180), насос гидроусилителя рулевого управления (см. «Замена элект- рогидравлического модуля», с. 181) и ры­чаги (см. «Замена рычага передней подве­ски», с. 164).

30.   Установите детали в порядке, обратном снятию. Болты затягивайте моментом, ука­занным в приложении 1.

31.   Если с подрамника снимали рулевой механизм или насос гидроусилителя рулево­го управления,прокачайте систему гидроуси­лителя (см. «Прокачка системы гидроусили­теля рулевого управления», с. 180).

32.   Проверьте и при необходимости отре­гулируйте углы установки колес в мастер­ской, располагающей специальным оборудо­ванием.
