Опель Астра Эйч. Снятие и установка поворотного кулака передней подвески



Вам потребуются: ключи «на 16», «на 17», «на 18», «на 22», торцовая головка «на 32», съемник для шаровых пальцев наружных на­конечников рулевых тяг, монтажная лопатка, сварочные клещи или пассатижи.

1.     Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.





2.       Ослабьте затяжку гайки ступицы.

_____________ Примечание

Гайка ступицы затянута очень боль­шим моментом. Для ее отворачивания зафиксируйте ступицу монтажной ло­паткой (или небольшим ломом), опе­рев ее на ввернутые в ступицу болты крепления колеса, как показано на фо­то к п. 2.

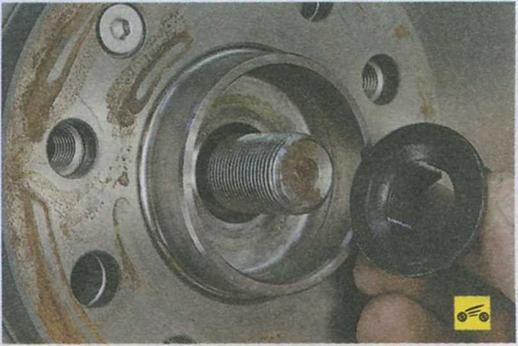

3.       Окончательно отверните гайку ступицы и снимите ее.





4.             Извлеките из держателя тормозной шланг.

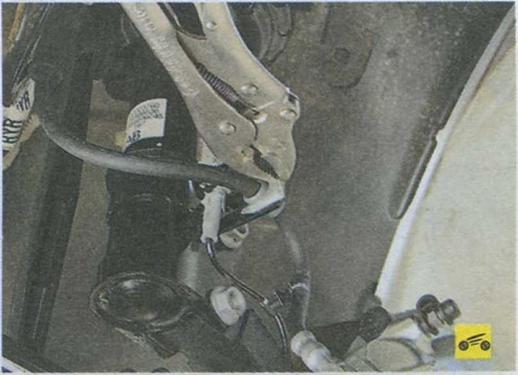

5.       Захватив клещами или пассатижами ото­гнутый край фиксирующей скобы...





б.   ...снимите скобу с держателя шланга и извлеките шланг из отверстия кронштейна на амортизаторной стойке.

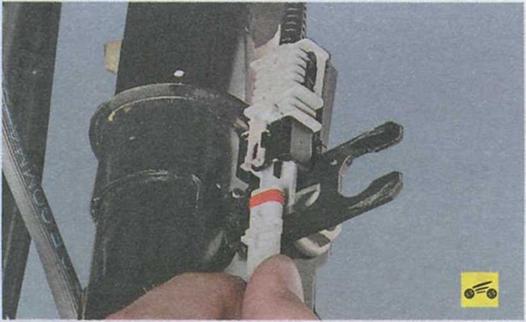

7.       Нажмите на фиксатор колодки жгута проводов датчика частоты вращения колеса...

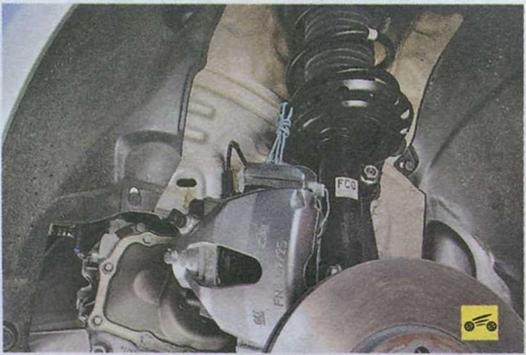

9.       Снимите суппорт тормозного механизма переднего колеса в сборе (см. «Замена суп­порта тормозного механизма переднего коле­са в сборе с направляющей колодок», с. 193), не отсоединяя тормозной шланг, и закрепите его проволокой, не допуская скручивания или натяжения шланга.

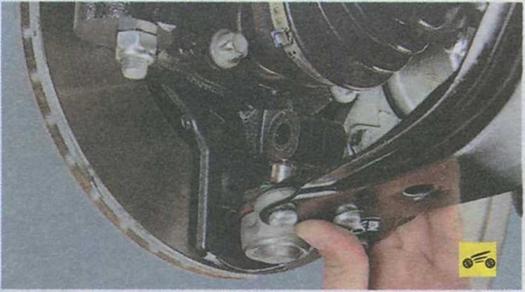

10. Отсоедините от поворотного кулака па­лец шаровой опоры (см. «Замена шаровой опоры амортизаторной стойки передней под­вески», с. 164).

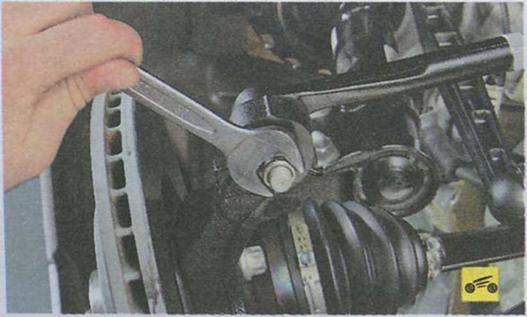

11. Отверните гайку крепления пальца шар­нира наружного наконечника рулевой тяги...

12.

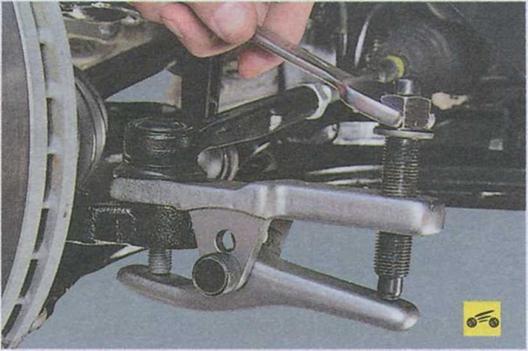

...установите съемник шаровых шарни­ров и выпрессуйте палец из рычага поворот­ного кулака.

13.       Снимите тормозной диск (см. «Замена тормозного диска тормозного механизма пе­реднего колеса», с. 194).

_____________ Примечание

При снятии поворотного кулака тор­мозной диск снимать необязательно. Однако при замене кулака или перед­ней ступицы снятие диска потребуется, а выполнять эту работу удобнее на ку­лаке, установленном на автомобиль.

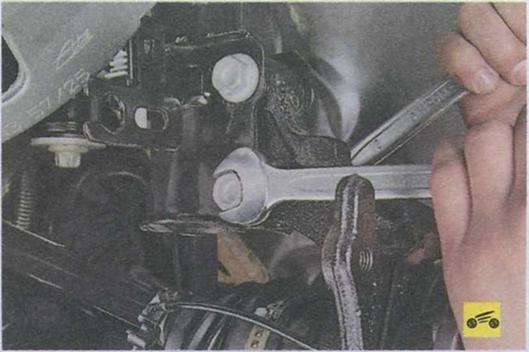

14.       Отверните гайки болтов крепления по­воротного кулака к амортизаторной стойке и извлеките болты.





15.       Снимите поворотный кулак в сборе со ступицей с хвостовика наружного шарнира привода переднего колеса.

16.       При необходимости замены кулака сни­мите с него переднюю ступицу (см. «Замена

передней ступицы», с. 167) и установите на новый кулак.

17.  Установите детали в порядке, обратном снятию. Болты и гайки затяните моментами, указанными в приложении 1.
