Опель Астра Эйч. ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Проверку и регулировку света фар прово­дите на снаряженном автомобиле (с полно­стью заправленным топливным баком, ком­плектом инструментов и запасным колесом)

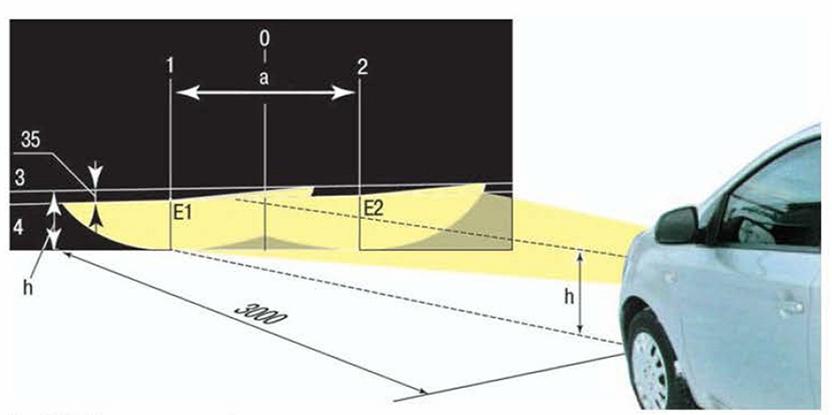

Рис. 10.9. Регулировка света фар

Описанным в данном подразделе способом, с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращай­тесь на специализированный сервис, распо­лагающий оптическими стендами.

Вам потребуются: отвертка с кресто­образным лезвием, ключ-шестигранник «на 6».

1       Предварительно проверьте и при необ­ходимости доведите до нормы давление воз­духа в шинах

2.    Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на рассто­янии 3 м. Положите на сиденье водителя груз массой 75 кг Разметьте на стене экран, как показано на рис. 10.9. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3.    Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстоя­ние h на экране

4       Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с од­ним водителем

5       Включите ближний свет

6       Рекомендуется регулировать направле­ние светового пятна для каждой фары в от­дельности. Вторую фару во время регулиров­ки закройте непрозрачным материалом.

ПРИМЕЧАНИЕ

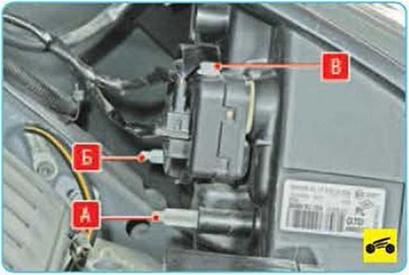

7.    Откройте капот и, вращая регулировоч­ные винти А

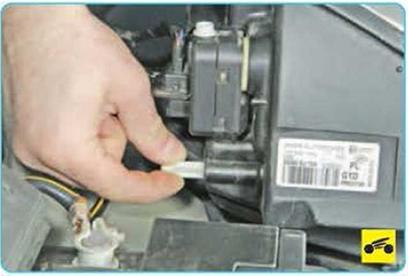

8.    ...и Б отрегулируйте (если расположение световых пятен не соответствует рисунку) по­ложение на экране светового пятна для каж­дой фары по горизонтали.





9.    Вращая регулировочный винт В отрегу­лируйте свет фар по вертикали.

10.       Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пе­ресечения горизонтальных и наклонных уча­стков световых пятен.
