Задняя подвеска полноприводного автомобиля Nissan Juke (рис. 7.5) независимая, многорычажно-пружинная (по два поперечных рычага с каждой стороны, продольный рычаг 10 задней подвески выполнен конструктивно за одно целое с кулаком задней подвески), с телескопическими амортизаторами 2 и стабилизатором поперечной устойчивости.

Ступица задней подвески закреплена на кулаке четырьмя болтами за фланец продольного рычага. В ступице установлен двухрядный радиально-упорный подшипник.

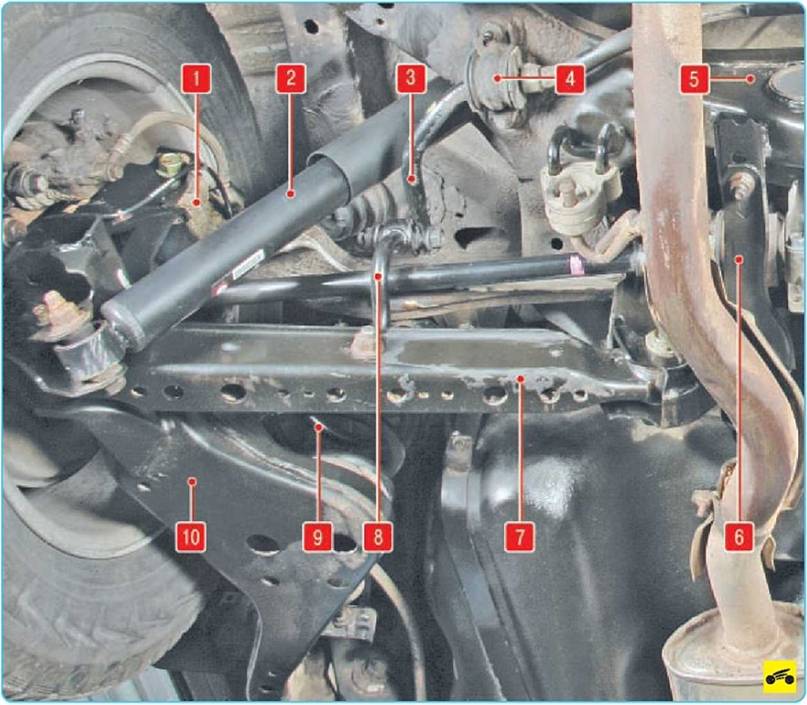

Рис. 7.5. Задняя подвеска полноприводного автомобиля: 1- верхний поперечный рычаг задней подвески; 2- амортизатор; 3 - штанга стабилизатора поперечной устойчивости; 4- скоба крепления штанги стабилизатора; 5 - поперечина задней подвески; 6 - усилитель поперечины задней подвески; 7 - нижний поперечный рычаг задней подвески; 8 - стойка стабилизатора поперечной устойчивости; 9 - пружина; 10 - продольный рычаг задней подвески

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Шум и стук в подвеске при движении автомобиля
Неисправен амортизатор	Замените амортизатор
Ослабление крепления амортизатора	Затяните болты крепления амортизатора
Износ резинометаллических шарниров рычагов подвески	Замените резинометаллические шарниры или рычаги
Осадка или поломка пружины	Замените пружину
Выход из строя подшипника ступицы колеса	Замените подшипник
Увод автомобиля от прямолинейного движения
Неодинаковое давление воздуха в шинах	Установите нормальное давление в шинах
Разный износ или рисунок протектора шин колес	Замените шины
Нарушен угол развала	Устраните причину нарушения угла развала и отрегулируйте углы установки задних колес
Осада или поломка одной из пружин	Замените пружину
Деформация рычагов	Замените рычаги
Износ сайлентблоков рычагов	Тоже
Повышенный или неравномерный износ протектора шин
Давление воздуха в шинах не соответствует норме	Установите нормальное давление
Нарушены параметры установки колес	Устраните причины нарушения параметров установки колес и отрегулируйте углы установки задних колес
Перегрузка автомобиля	Не допускайте перегрузки автомобиля
Нарушение балансировки колес	Отбалансируйте колеса

Ниссан Жук. СНЯТИЕ И УСТАНОВКА АМОРТИЗАТОРА ЗАДНЕЙ ПОДВЕСКИ ПОЛНОПРИВОДНОГО АВТОМОБИЛЯ

Снятие и установку амортизатора задней подвески полноприводного автомобиля выполняют так же, как на переднеприводном автомобиле (см. «Снятие и установка амортизатора задней подвески», с. 160),

ремонт амортизатора выполняют аналогично (см. «Ремонт амортизатора задней подвески», с. 160).

Ниссан Жук. ЗАМЕНА ПРУЖИНЫ ЗАДНЕЙ ПОДВЕСКИ ПОЛНОПРИВОДНОГО АВТОМОБИЛЯ

Вам потребуются: ключ для гаек ко- лес...

...и приспособление для сжатия пружин.

Заменяйте пружину при механическом повреждении или значительной осадке. Признаки осадки:

- ухудшение плавности хода, частые «пробои» подвески;

- видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, возникшие в процессе эксплуатации;

- сильно выраженные следы соударения витков пружины.

ПРИМЕЧАНИЕ

Показана замена левой пружины автомобиля. Правую пружину заменяют аналогично. Заменяйте пружины в комплекте (левую и правую одновременно).

1. Включите I передачу (переведите селектор вариатора в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

2. Ослабьте затяжку гаек крепления задних колес на стоящем на земле автомобиле.

3. Приподнимите заднюю часть автомобиля, снимите заднее колесо.

4. Установите опору под продольный рычаг задней подвески и опустите автомобиль, слегка нагрузив подвеску.

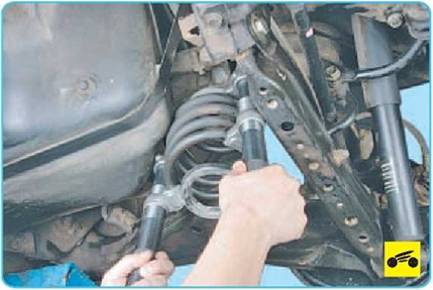

5. Сожмите пружину, поочередно вращая головки болтов приспособления для сжатия пружин.

6. Снимите пружину с посадочных мест продольного рычага и кузова. Осторожно ослабьте пружину и снимите приспособление для сжатия пружин.

ПРЕДУПРЕЖДЕНИЕ

Снятие и установку пружины выполняйте предельно осторожно во избежание выстреливания пружины из подвески и травмирования.

7. Снимите нижнюю.

8. ...и верхнюю прокладки пружины.

Поврежденные прокладки пружины замените новыми.

9. Сожмите новую пружину приспособлением для сжатия пружин, установите верхнюю и нижнюю прокладки на пружину.

10. Установите пружину с прокладками на автомобиль в порядке, обратном снятию.

11. Вторую пружину заменяйте аналогично, но только после закрепления нижнего конца амортизатора, отсоединенного при замене первой пружины.
