Ниссан Жук. ПЕРЕДНЯЯ ПОДВЕСКА

ОСОБЕННОСТИ КОНСТРУКЦИИ

Передняя подвеска автомобилей Nissan Juke независимая, рычажно-пружинная типа Макферсон, с телескопическими амор- тизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости.

Основной элемент передней подвески - телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова.

На амортизаторной стойке собрана витая цилиндрическая пружина, верхняя опора и опорный подшипник, через которые передается нагрузка на кузов автомобиля, а также установлен буфер сжатия.

Амортизаторная стойка 2 (рис. 7.1) соединена с поворотным кулаком 5 стяжными болтами. Рычаг 12 прикреплен к подрамнику 10 с помощью сайлентблоков и закреплен болтами 8 и 11. С поворотным кулаком рычаг соединен шаровой опорой 7. Подрамник в свою очередь прикреплен к лонжеронам кузова. Штанга 9 стабилизатора поперечной устойчивости с установленными на ней резиновыми втулками соединена с подрамником передней подвески автомобиля двумя скобами, а с амортизатор- ными стойками передней подвески - стойками 3 стабилизатора.

Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Ниссан Жук. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ДЕТАЛЕЙ ПЕРЕДНЕЙ ПОДВЕСКИ НА АВТОМОБИЛЕ

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

При каждом техническом обслуживании и ремонте надо обязательно проверять со-

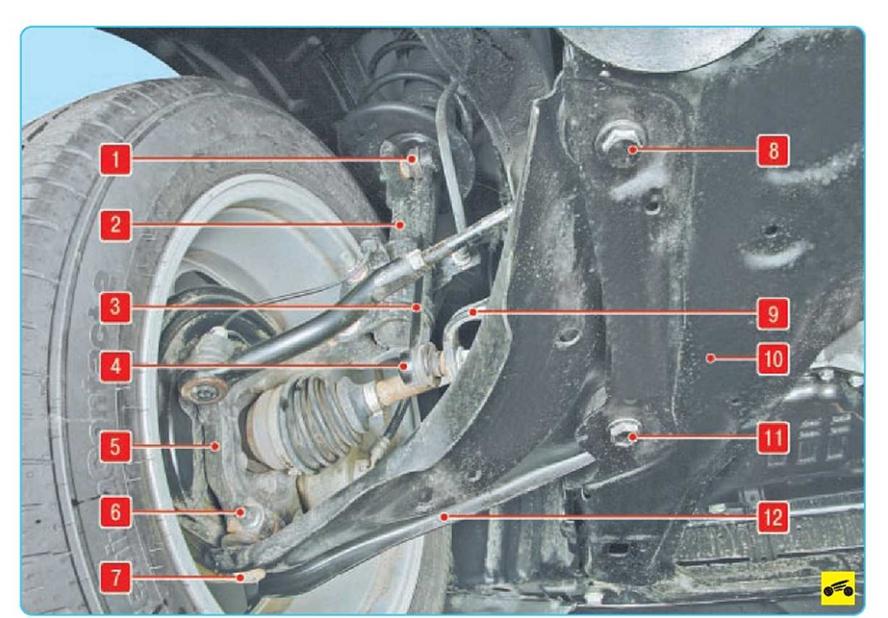

Рис. 7.1. Расположение элементов передней подвески на автомобиле: 1 - верхний шарнир стойки стабилизатора поперечной устойчивости; 2 - амортизаторная стойка; 3 - стойка стабилизатора поперечной устойчивости; 4- нижний шарнир стойки стабилизатора поперечной устойчивости; 5 - поворотный кулак; 6 - болт крепления шаровой опоры; 7 - шаровая опора; 8 - болт заднего крепления рычага передней подвески к подрамнику; 9 - штанга стабилизатора поперечной устойчивости; 10 - подрамник передней подвески; 11 - болт переднего крепления рычага передней подвески к подрамнику; 12 - рычаг передней подвески

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ПЕРЕДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Шум и стук при движении автомобиля
Ослабление крепления деталей стабилизатора поперечной устойчивости автомобиля	Подтяните ослабленные резьбовые соединения
Износ резиновых подушек стабилизатора поперечной устойчивости и его стоек	Замените изношенные детали
Износ резиновой подушки верхней опоры амортизаторной стойки	Замените верхнюю опору амортизаторной стойки
Износ шаровой опоры	Замените рычаг в сборе с опорой
Износ подшипников ступиц передних колес или ослабление крепления гайки ступицы	Замените ступицы
Поломка пружины передней подвески	Замените пружину
Разрушение буфера сжатия амортизаторной стойки	Замените буфер сжатия
Недопустимый дисбаланс передних колес	Отбалансируйте колеса
Износ резинометаллических шарниров рычагов	Замените рычаги в сборе
Увод автомобиля от прямолинейного движения по горизонтальной дороге
Неодинаковое давление воздуха в шинах	Отрегулируйте давление воздуха в шинах
Нарушены углы установки передних колес	Отрегулируйте схождение и устраните причины нарушения углов установки колес
Неодонаковая осадка пружин	Замените пружины
Значительная разница в износе протектора шин	Замените шины
Шина неправильно установлена на диск	Правильно смонтируйте шину на диск, учитывая направление вращения, а также расположение внутренней и внешней сторон шины
Повышенный или неравномерный износ протектора шин
Нарушены углы установки передних колес	Отрегулируйте схождение и устраните причины нарушения углов установки колес
Повышенный износ шаровых шарниров, шарниров рулевых тяг и сайлентблоков подвески	Замените изношенные детали
Недопустимый дисбаланс колес	Отбалансируйте колеса
Деформирован кузов или повреждены детали подвески	Отремонтируйте кузов и замените поврежденные детали
Нарушена работа амортизаторной стойки	Замените поврежденные детали амортизаторной стойки

стояние защитных элементов подвески, на чехлах не должно быть механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

- признаки старения резины;

- механические повреждения.

На резинометаллических шарнирах не допускаются:

- признаки старения, трещины, одностороннее выпучивание резинового массива;

- отрыв резинового массива от арматуры.

Неисправные детали замените.

ПРЕДУПРЕЖДЕНИЕ

Особое внимание обратите на механические повреждения (деформации, трещины и др.) элементов подвески, особенно рычагов.

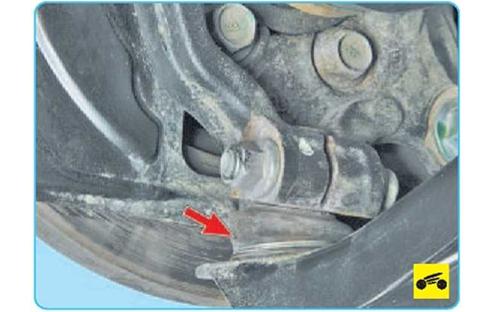

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

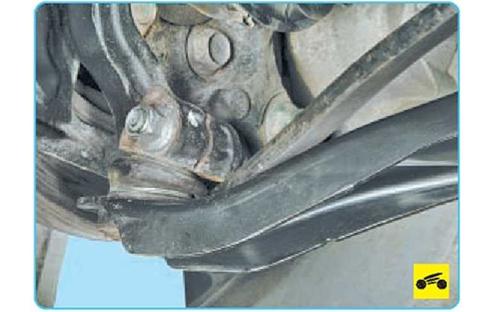

2.Проверьте на отсутствие люфта шаровые опоры. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если есть люфты шаровых пальцев, замените рычаги в сборе.

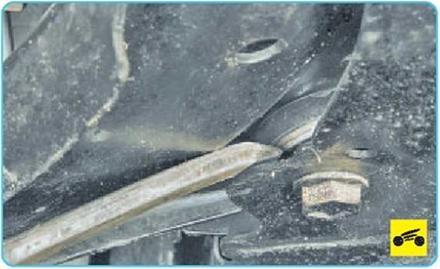

3. Проверьте, используя монтажную лопатку, на отсутствие люфта передний...

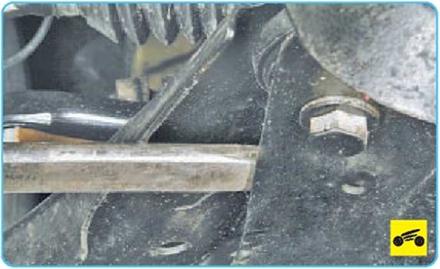

4. ...и задний резинометаллические шарниры в местах крепления рычагов к подрамнику.

5. Проверьте состояние стоек и резиновых подушек стабилизатора поперечной устойчивости, покачивая штангу стабилизатора.

6. Проверьте состояние защитного кожуха амортизаторной стойки.

7. Поднимите защитный чехол и проверьте амортизатор на герметичность. Потеки жидкости не допускаются.

8. Неисправные или поврежденные детали замените.
