Ниссан Жук. СНЯТИЕ И УСТАНОВКА КАРДАННОЙ ПЕРЕДАЧИ

Вам потребуются: ключ «на 14», тор­цовая головка «на 16», отвертка с плос­ким лезвием, маркер или краска.

ПОЛЕЗНЫЙ СОВЕТ

Работу по снятию карданной передачи удоб­нее выполнять вместе с помощником на подъемнике или смотровой канаве.

1.   Установите автомобиль на подъемник или смотровую канаву.

ПОЛЕЗНЫЙ СОВЕТ

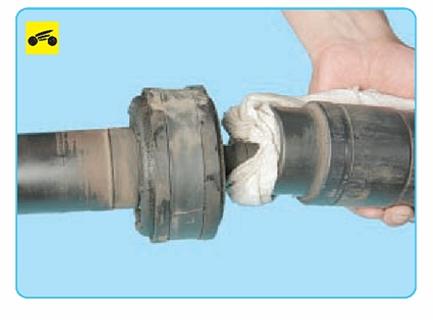

Закройте ветошью пыльник шарнира равных угловых скоростей карданной передачи (для наглядности показано на снятой карданной передаче).





2.       Пометьте (например, маркером или краской) взаимное расположение фланцев карданного шарнира и редуктора заднего моста.





3.        Отверните четыре гайки болтов крепления фланцев карданного шарнира и редуктора заднего моста, извлеките болты из отверстий...





4.        ...и отсоедините фланец шарнира от редуктора.





5.  Пометьте (например, маркером или кра­ской) взаимное расположение фланцев кар­данного шарнира и раздаточной коробки.

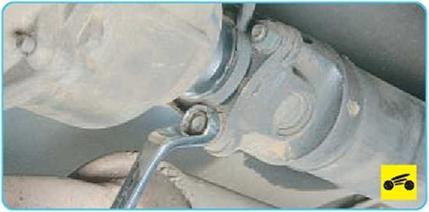

6.  Выверните болты крепления фланцев карданного шарнира и раздаточной ко­робки...





7.    ...извлеките болты из отверстий...





8.    ...и отведите фланец карданного шар­нира от раздаточной коробки.

Попросите помощника придерживать кар­данную передачу, когда вы будете отворачи­вать гайки крепления, чтобы избежать травм при ее падении.

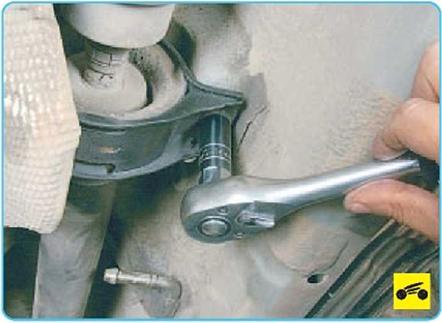

9.    Отверните две гайки крепления крон­штейна промежуточной опоры карданной передачи...

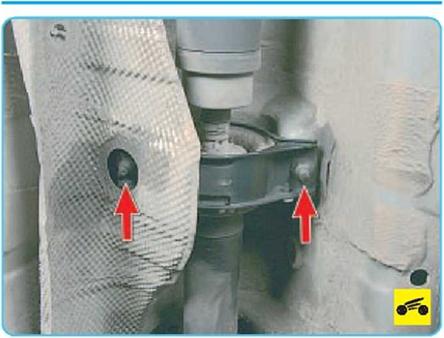

Так расположены гайки крепления промежу­точной опоры карданной передачи.



10.       ...и снимите карданную передачу с автомобиля.









11.   Проверьте состояние подшипников крестовин, перемещая фланец шарнира в указанных направлениях. При перемеще­нии не должно быть заеданий, люфта, по­сторонних шумов.

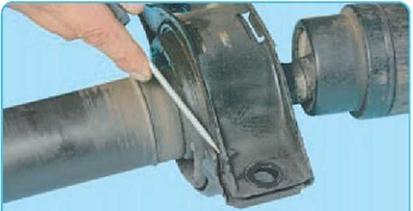

12.   При необходимости снимите крон­штейн промежуточной опоры, для чего отверткой подденьте фиксаторы с обеих сторон кронштейна и извлеките их из от­верстий.

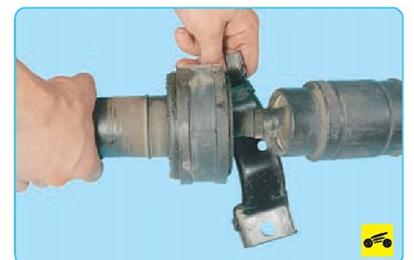

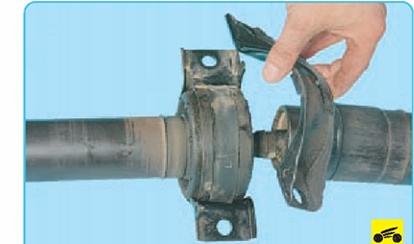

14.   ...и нижнюю части кронштейна про­межуточной опоры.

15.   Установите карданную передачу и все детали в порядке, обратном снятию. Затя­ните гайки болтов крепления фланца кар­данного шарнира к фланцу редуктора зад­него моста моментом 50 Н-м, болты креп­ления фланца карданного шарнира к фланцу раздаточной коробки моментом 49 Нм, гайки крепления промежуточной опоры к кузову моментом 45 Н-м.
