Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА ГИДРОЭЛЕКТРОННОГО МОДУЛЯ УПРАВЛЕНИЯ АНТИБЛОКИРОВОЧНОЙ СИСТЕМОЙ ТОРМОЗОВ





Гидроэлектронный модуль управления анти- блокировочной системой тормозов установлен на кронштейне в задней части моторного отсе­ка и прикреплен к кронштейну двумя болтами.

Вам потребуются: ключ «на 10»...





...и специальный ключ «на 11» для отво­рачивания гаек тормозных трубопроводов.

ПРЕДУПРЕЖДЕНИЕ

При замене гидроэлектронного модуля в тор­мозную систему попадает воздух. Удалить его без применения специального оборудова­ния невозможно. В связи с этим для замены модуля обращайтесь на сервисную станцию.



1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

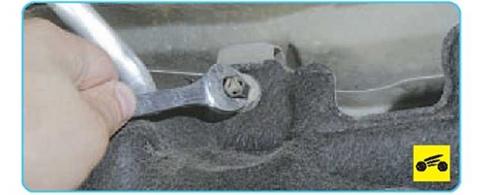

3.     ...и снимите экран, закрывающий гидро­электронный модуль.

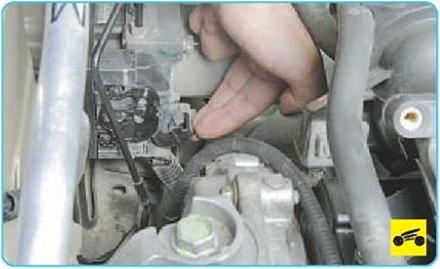

4.     Подденьте фиксатор колодки жгута про­водов гидроэлектронного модуля ABS...

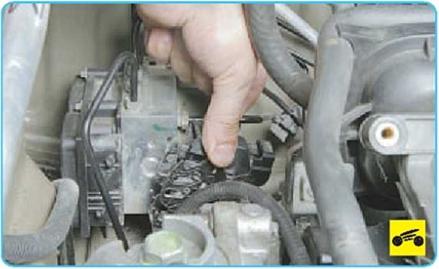

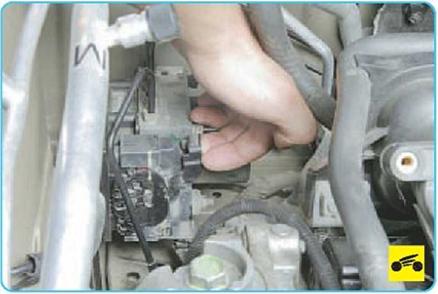

6.     ...и отсоедините колодку жгута проводов от контактного разъема модуля. Отведите ко­лодку жгута проводов в сторону

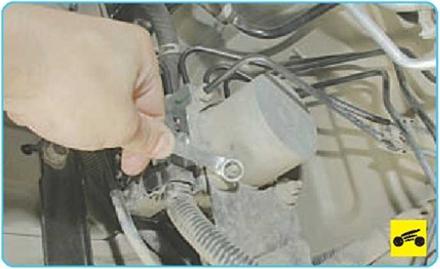

7.     Отверните шесть гаек крепления трубо­проводов к гидроэлектронному модулю и от­ведите их от модуля.





8.    Отверните две гайки шпилек крепления гидроэлектронного модуля к кронштейну ку­зова и снимите модуль.

9.    Установите гидроэлектронный модуль и все снятые детали в порядке, обратном снятию.

10.         Прокачайте тормозную систему (см. «Прокачка гидропривода тормозной систе­мы», с. 203).
