Nissan Qashqai, Qashqai+2. ЗАМЕНА ЗАДНЕГО РЕМНЯ БЕЗОПАСНОСТИ

Вам потребуются: торцовая головка или ключ «на 17», отвертка с плоским лезвием.

На автомобиле для пассажиров заднего си­денья установлены три инерционных ремня безопасности с трехточечным креплением.

Замена боковых задних ремней безопасно­сти показана на примере ремня безопаснос- ти заднего пассажира на правом сиденье

1.    Откройте дверь задка.

2.    Снимите полку багажного отделения (см. «Багажное отделение», с. 37).

3.    Снимите подушку заднего сиденья (см. «Снятие и установка заднего сиденья», с. 303).

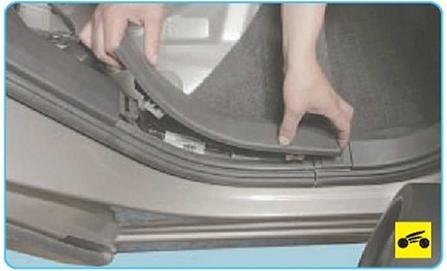

5.    ...и облицовку правой задней стойки ку­зова, преодолевая упругое сопротивление ее фиксаторов (см. «Снятие и установка облицо­вок салона», с. 309).





6.

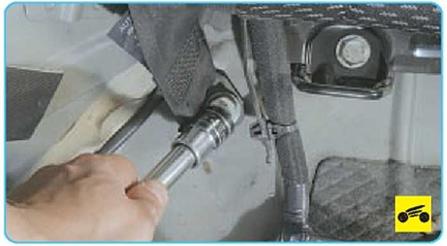

Выверните болт нижнего крепления рем­ня безопасности...

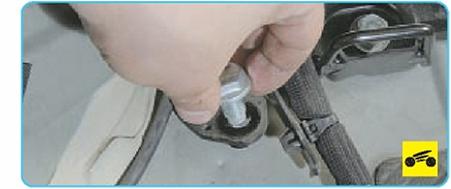

7. ...извлеките болт











8.        ...и отведите пряжку ремня от панели ку­зова.





9.        Подденьте отверткой и извлеките рамку заднего ремня безопасности из проема об­лицовки багажного отделения.












11.   Подденьте край облицовки багажного отделения (удобнее сделать это в верхней части)...





12.   ...и, преодолевая сопротивление фик­саторов, снимите облицовку

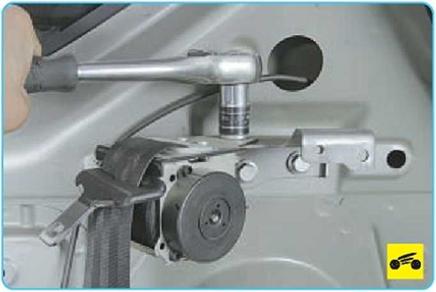

13.     Выверните болт крепления инерцион­ной катушки ремня безопасности заднего пассажира к кронштейну кузова...

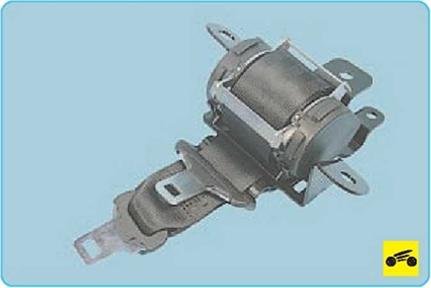

14.     ...и снимите ремень безопасности зад­него пассажира в сборе с инерционной ка­тушкой и пряжкой.

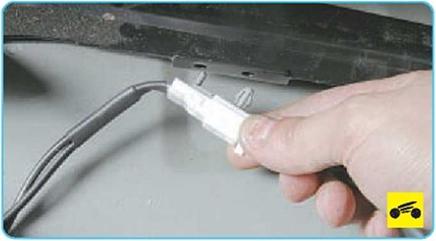

15.     Для замены замков задних ремней бе­зопасности отсоедините разъем проводов датчика непристегнутого ремня безопасности от кронштейна кузова.

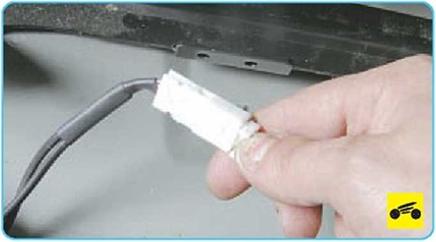

16.     Нажмите на фиксатор колодки жгута проводов...

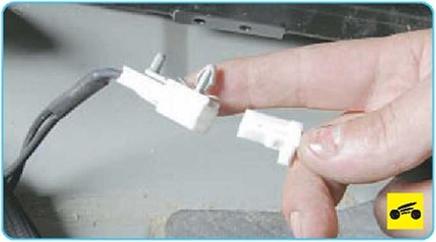

17.     ...и отсоедините колодку от разъема датчиков.

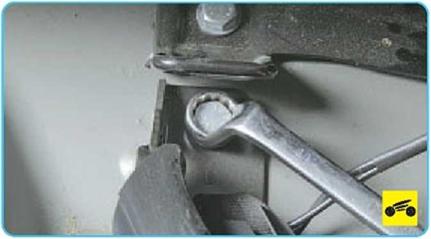

18.   Выверните болт крепления замков рем­ня безопасности заднего пассажира к кузову..





При установке ремня безопасности смажьте крепежные болты анаэробным фиксатором резьбы.

После установки ремня безопасности про­верьте легкость его перемещения, отсутст­вие заеданий и перекручивания ленты ремня.

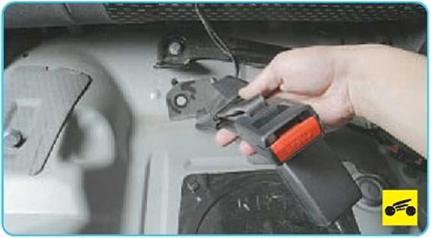

21.   ...и замки ремней безопасности задне­го пассажира в порядке, обратном снятию.





1.   Для замены ремня безопасности пасса­жира на среднем сиденье отожмите фикса­торы через отверстия в декоративной наклад­ке катушки...







3.     Отверните гайку крепления инерционной катушки к панели крыши.



4.     Подденьте отверткой фиксатор обивки крыши, расположенный под декоративной на­кладкой катушки ремня безопасности...



5.     ...и извлеките фиксатор из отверстия в обивке.

6.     Подденьте отверткой фиксатор обивки крыши...

7.         ...и извлеките фиксатор из отверстия в обивке.

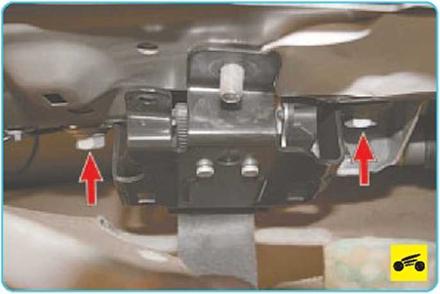

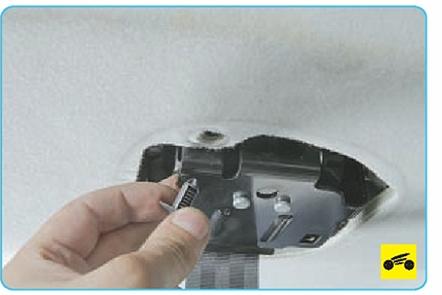

8.         Отогните, насколько это возможно, обивку крыши, выверните два болта крепле­ния инерционной катушки к панели крыши...













10  10 Проденьте пряжки ремня безопасности пассажира на центральном сиденье...





11.       ...в проем декоративной накладки ка­тушки и снимите катушку





12.      Установите ремень безопасности зад­него пассажира на среднем сиденье и все де­тали в порядке, обратном снятию.
