Mitsubishi Outlander XL. ПРОВЕРКА СТЕПЕНИ ИЗНОСА ТОРМОЗНЫХ КОЛОДОК И ДИСКОВ

Вам потребуются: ключ для гаек колес, штангенциркуль или линейка.

ПРИМЕЧАНИЕ

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

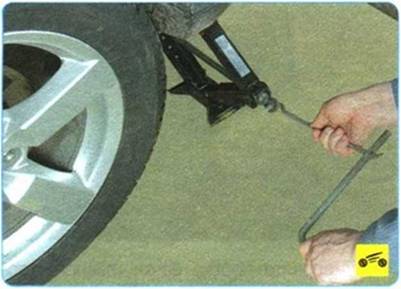

1.  Установите автомобиль на подъемник или домкрат (опоры).

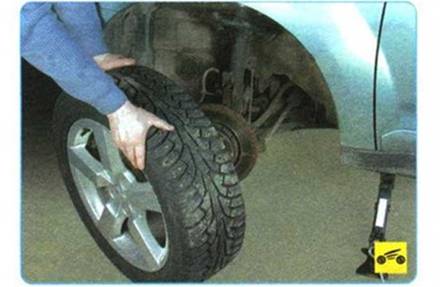

2.  Снимите переднее колесо.

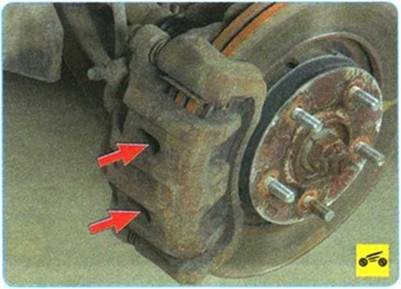

3.    Проверьте через отверстия в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок меньше до­пустимого значения (табл. 9.1). замените тор­мозные колодки (см. «Замена тормозных ко­лодок тормозного механизма переднего ко­леса», с. 231).

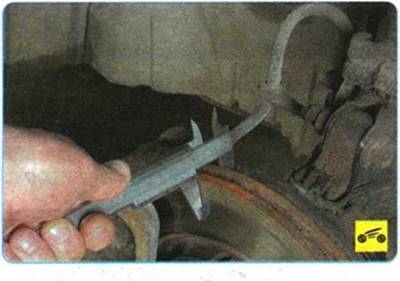

4.    Измерьте толщину тормозного диска в восьми точках, равномерно расположенных по окружности (через 45^е), приблизительно на расстоянии 15 мм от наружного края диска. Если его толщина меньше допустимого зна­чении (см. табл. 9.1), замените тормозной диск (см. «Замена тормозного диска тормоз­ного механизма переднего колеса», с. 233).

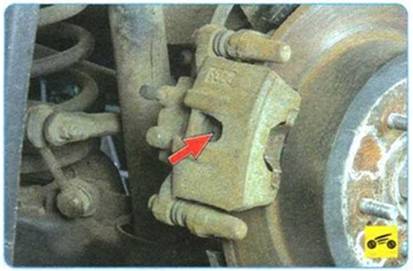

5.   Аналогично проверьте степень износа тормозных колодок...

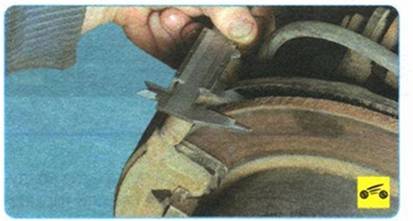

6.   ...и тормозного диска тормозного меха­низма заднего колеса.

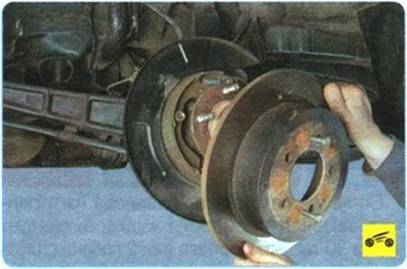

7.   Снимите тормозной диск заднего колеса

(см. «Замена тормозного диска тормозного механизма заднего колеса», с 235)...

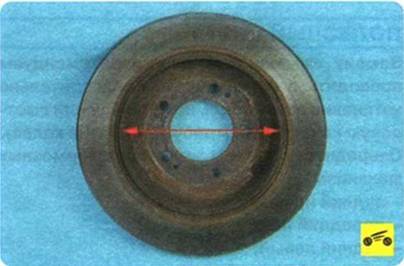

8.   ...и проверьте износ тормозного бараба­на стояночной тормозной системы.

ПРИМЕЧАНИЯ

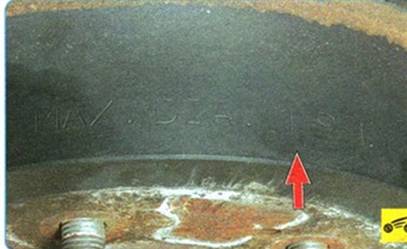

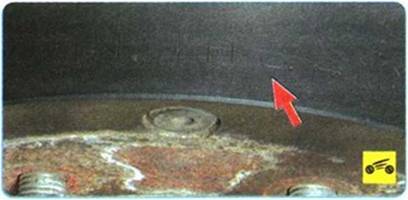

...и максимально допустимый диаметр бара­бана стояночной тормозной системы.

Если значения на тормозном диске не чита­ются, воспользуйтесь данными табл. 9.1.



9.    Проверьте степень износа накладок тор­мозных колодок стояночной тормозной сис­темы. Допустимая толщина накладки тормоз­ной колодки приведена в табл. 9.1.
