Mitsubishi Outlander XL. ПРОВЕРКА РАБОТЫ ВАКУУМНОГО УСИЛИТЕЛЯ

Вам потребуются: пассатижи, резино­вая груша, отвертка с плоским лезвием.

При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на /прав­лении автомобилем.

Если усилие на педали при торможении за­метно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвиж­ном автомобиле.

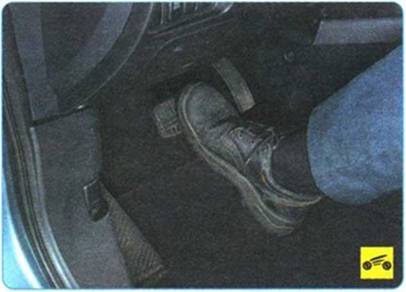

1.   При неработающем двигателе нажмите пять-шесть раз на педаль тормоза (с интерва­лом около 5 с) и, удерживая педаль тормоза в нажатом положении, пустите двигатель. Пе­даль тормоза должна переместиться вперед. Если этого не произошло, проверьте...

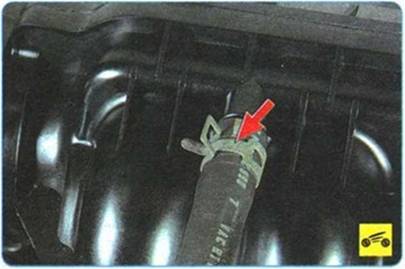

2.   ...плотность посадки вакуумного шланга на впускном коллекторе...

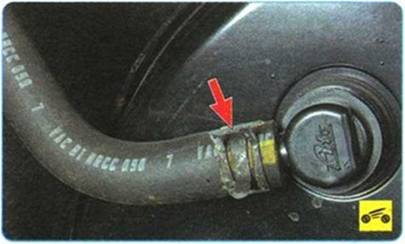

3.   ...на штуцере обратного клапана...

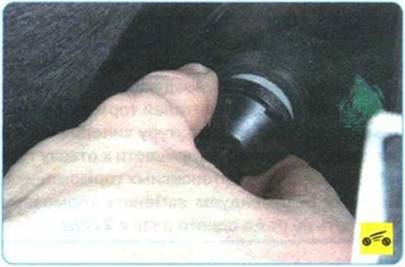

4.   ...плотность посадки самого обратного клапана в корпусе вакуумного усилителя тор­мозов.

ПРИМЕЧАНИЕ

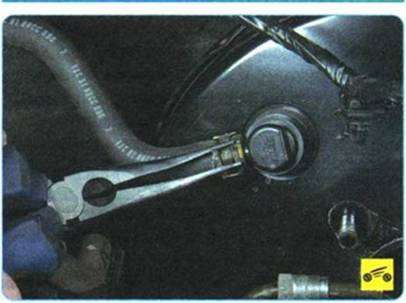

5.   Для проверки обратного клапана со­жмите пассатижами ушки хомута, сдвиньте хо­мут по шлангу...

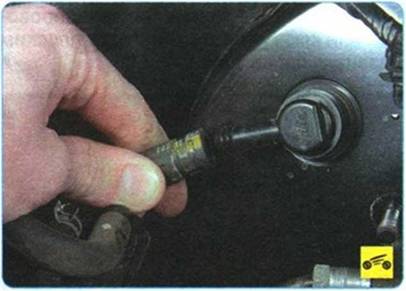

6.   ...и отсоедините шланг от штуцера об­ратного клапана.

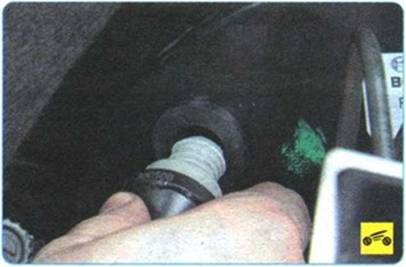

7.   Подденьте отверткой и извлеките обрат­ный клапан из отверстия в корпусе вакуумно­го усилителя тормозов.

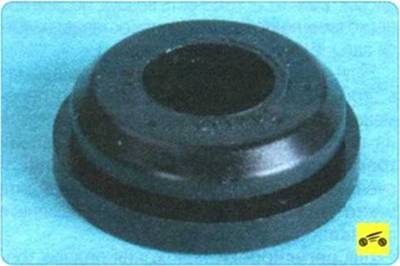

8.   Подденьте отверткой и извлеките уплотнительное кольцо из отверстия в корпусе ва­куумного усилителя тормозов.

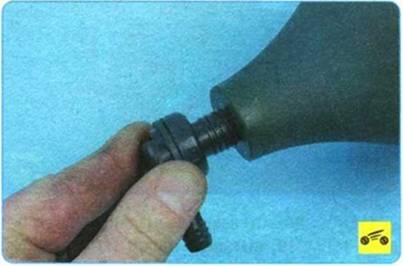

9.  Плотно вставьте штуцер обратного кла­пана в отверстие груши...

10.  ...и сожмите грушу. Воздух должен сво­бодно проходить через обратный клапан.

Отпустите сжатую грушу. Если груша рас­правилась. обратный клапан неисправен и подлежит замене. При отсутствии груши можно продуть клапан ртом.

11.  Если обратный клапан пропускает воз­дух в обоих направлениях, замените клапан

12.  Установите детали в порядке, обратном снятию
