Хендай Солярис. Замена шланга тормозного механизма заднего колеса
Тормозной шланг меняем при наличии на нем механических дефектов - потертостей, трещин или разрывов, вздутий, а также в случае подтеков тормозной жидкости. Желательно произвести принудительную замену шлангов тормозных механизмов после пяти-семи лет эксплуатации автомобиля. Работу проводим на смотровой канаве или эстакаде.
Операции показываем на примере шланга тормозного механизма левого заднего колеса.
Снимаем заднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления.
Очищаем места соединения шланга от грязи металлической щеткой и наносим на них проникающую жидкость типа WD-40.
Шланг тормозного механизма заднего колеса состоит из трех частей: передней, промежуточной трубки и задней части.

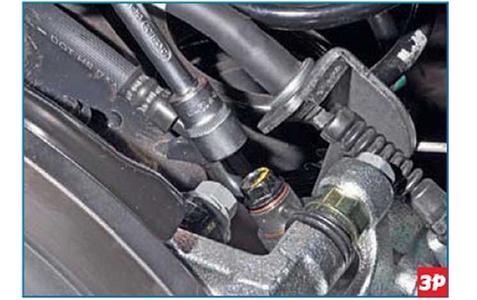

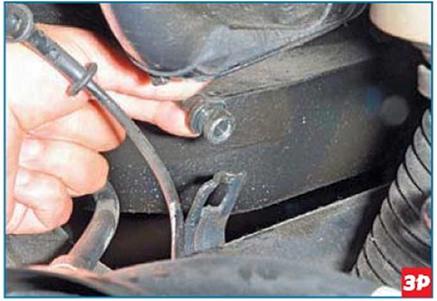

 Головкой «на 12» отворачиваем болт- штуцер крепления наконечника задней части тормозного шланга к суппорту. |

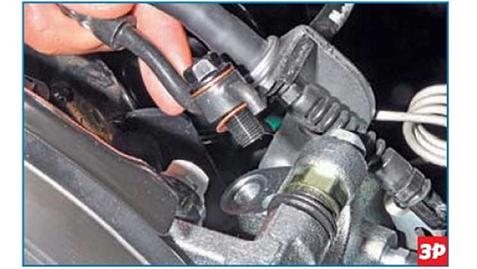

 Снимаем болт-штуцер с двумя медными уплотнительными шайбами и наконечником тормозного шланга. |

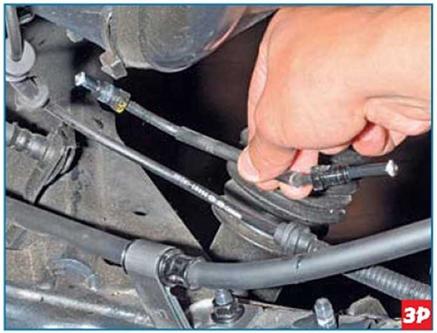

Специальным ключом «на 11» для штуцеров тормозных трубок отворачиваем штуцер промежуточной трубки от наконечника задней части шланга...
 ...и отводим штуцер с трубкой от наконечника шланга. |

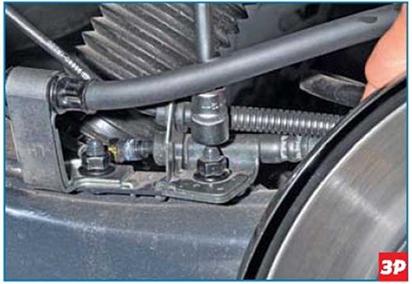

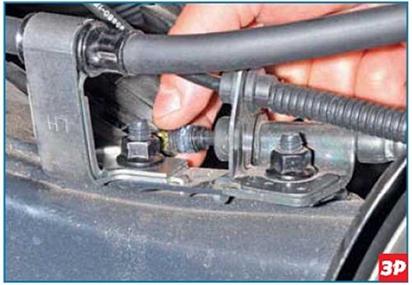

 Головкой «на 12» отворачиваем болт крепления держателя наконечника тормозного шланга к рычагу балки заднего моста.

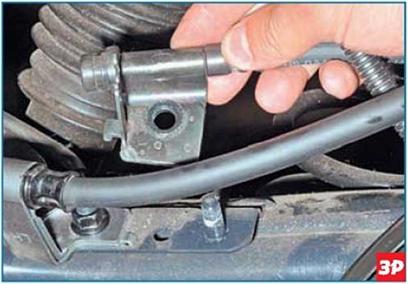

Выводим резиновую муфту жгута проводов датчика ABS из держателя шланга |
 |
...и снимаем заднюю часть шланга тормозного механизма заднего колеса.
Задняя часть шланга тормозного механизма левого заднего колеса.

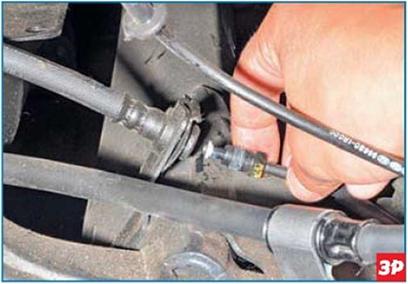

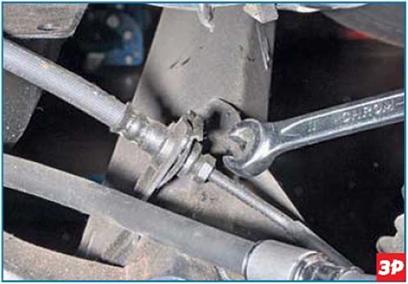

 Специальным ключом «на 11» для штуцеров тормозных трубок отворачиваем штуцер промежуточной трубки от наконечника передней части шланга... |
 ...и отводим штуцер с трубкой от наконечника передней части тормозного шланга. |
 Снимаем промежуточную трубку шланга тормозного механизма левого заднего колеса. |
|
Промежуточная трубка.

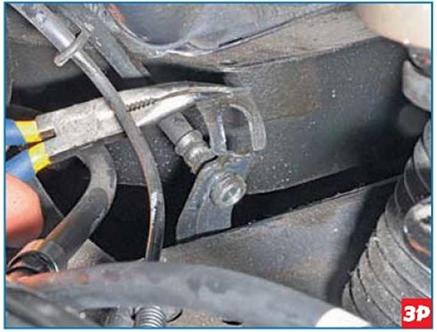

Пассатижами вынимаем стопорную скобу крепления наконечника передней части шланга к кронштейну балки заднего моста... |
 |
...и выводим наконечник из кронштейна.
Под днищем автомобиля...

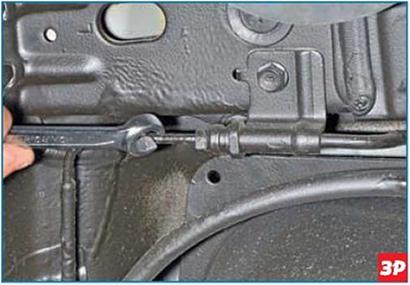

 ...специальным ключом «на 11» для штуцеров тормозных трубок отворачиваем штуцер тормозной трубки от наконечника передней части шланга... |
 ...и отводим штуцер с трубкой от наконечника шланга. |

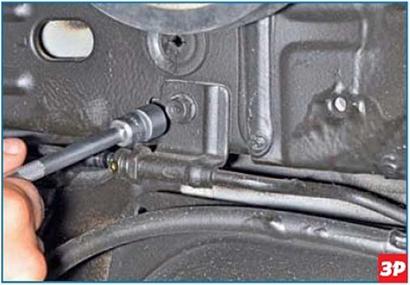

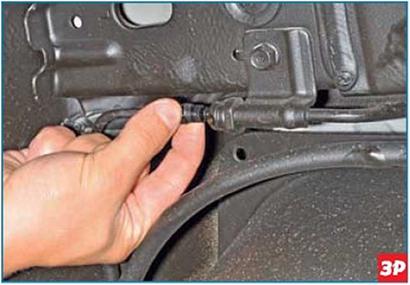

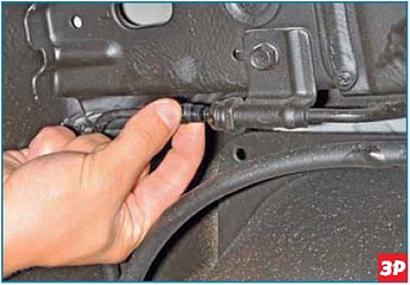

 Головкой «на 12» отворачиваем болт крепления держателя наконечника передней части тормозного шланга к днищу кузова... |
 |

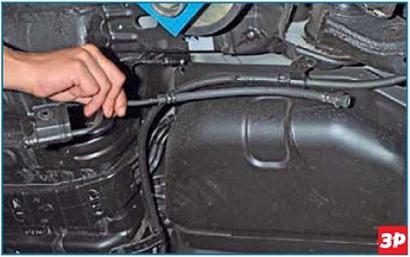

...и снимаем переднюю часть шланга
тормозного механизма левого заднего колеса вместе с держателем.
Передняя часть шланга тормозного механизма левого заднего колеса.
Составные части шланга тормозного механизма левого заднего колеса: 1 - передняя часть; 2 - промежуточная трубка; 3 - задняя часть.
Устанавливаем шланг тормозного механизма левого заднего колеса в обратной последовательности с заменой медных уплотнительных шайб.
Шланг тормозного механизма правого заднего колеса заменяем аналогично. Шланги тормозных механизмов задних колес невзаимозаменяемые.
После установки прокачиваем гидропривод тормозной системы (см. «Прокачка гидропривода тормозной системы» с. 171).
