Хендай Солярис. Снятие обратного клапана вакуумного усилителя тормозов

Хендай Солярис. Снятие обратного клапана вакуумного усилителя тормозов

Работу проводим для оценки работоспособности клапана или при его замене.

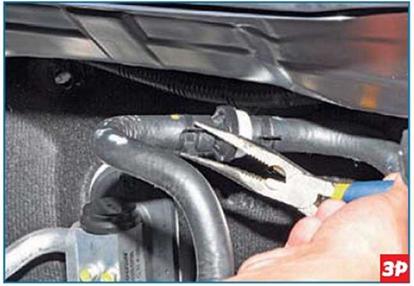

Пассатижами сжимаем концы хомута крепления шланга подвода разрежения к обратному клапану со стороны впускного трубопровода и сдвигаем хомут по шлангу.

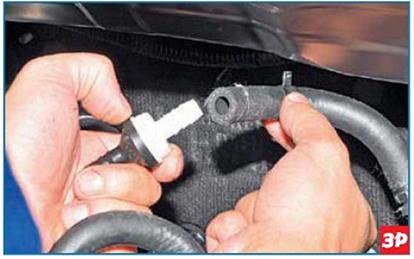

Снимаем шланг со штуцера обратного клапана.

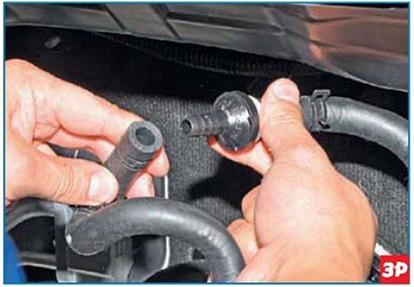

Аналогично снимаем шланг со штуцера клапана со стороны вакуумного усилителя тормозов.

Обратный клапан вакуумного усилителя тормозов.

Исправность клапана можно оценить, продув его (например, ртом) в обоих направлениях. В направлении от вакуумного усилителя воздух должен проходить, а в противоположном направлении - нет. Неисправный клапан заменяем.

Если обратный клапан усилителя исправен - устанавливаем его в обратной последовательности.

Хендай Солярис. Замена шланга тормозного механизма переднего колеса

Тормозной шланг меняем при наличии на нем механических дефектов - потертостей, трещин или разрывов, вздутий, а также в случае подтеков тормозной жидкости. Желательно произвести принудительную замену шлангов тормозных механизмов после пяти-се- ми лет эксплуатации автомобиля. Заменяем шланг тормозного механизма переднего левого колеса.

Снимаем переднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления.

Очищаем места соединения шланга от грязи металлической щеткой и наносим на них проникающую жидкость типа WD-40.

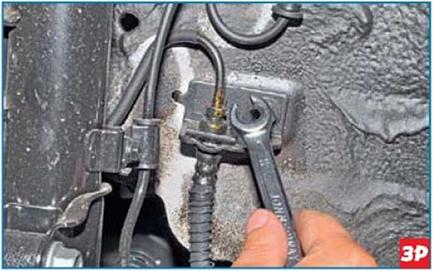

Специальным ключом «на 11» для штуцеров тормозных трубок отворачиваем

штуцер крепления тормозной трубки к верхнему наконечнику шланга...

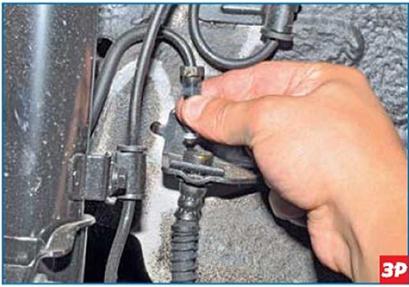

...и отводим штуцер тормозной трубки от верхнего наконечника шланга.

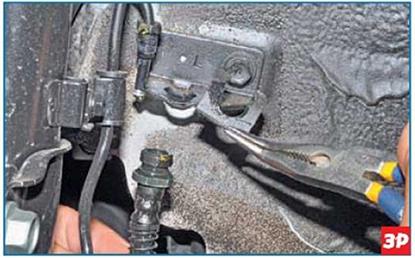

Пассатижами вынимаем стопорную скобу крепления верхнего наконечника шланга к кронштейну кузова и выводим верхний наконечник шланга из кронштейна кузова.

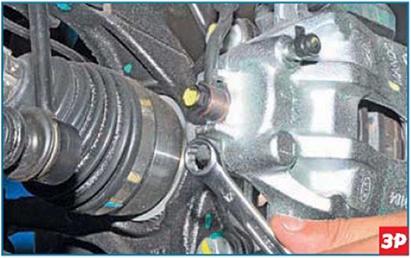

Ключом «на 12» отворачиваем болт- штуцер крепления наконечника тормозного шланга к суппорту.

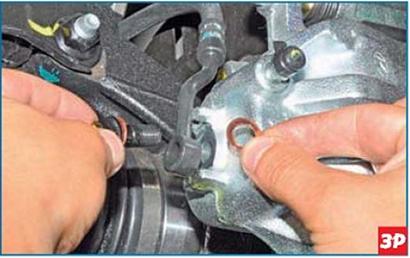

Вынимаем болт-штуцер из отверстия наконечника тормозного шланга и сни-

маем две медные уплотнительные шайбы.

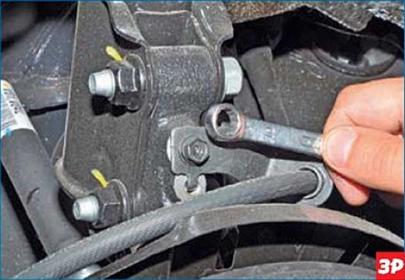

Ключом «на 10» отворачиваем болт крепления держателя тормозного шланга к поворотному кулаку...

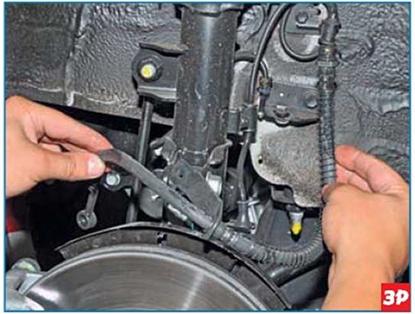

...и снимаем тормозной шланг вместе с держателем.

Шланг тормозного механизма левого переднего колеса.

Шланги тормозных механизмов передних колес невзаимозаменяемые. Устанавливаем шланг тормозного механизма левого переднего колеса в обратной последовательности, при этом медные уплотнительные шайбы заменяем новыми.

Шланг тормозного механизма переднего колеса заменяем аналогично.

После установки прокачиваем гидропривод тормозной системы (см. «Прокачка гидропривода тормозной системы» с. 171).
