Хендай Солярис. Барабанный тормозной механизм
Замену колодок показываем на правом заднем колесе.
Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен).

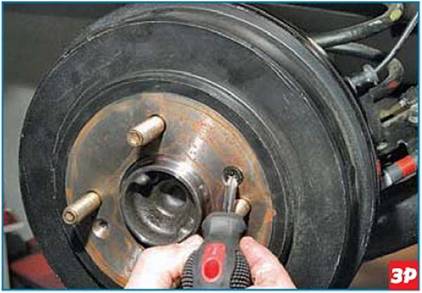

 Крестообразной отверткой отворачиваем винт крепления тормозного барабана... |

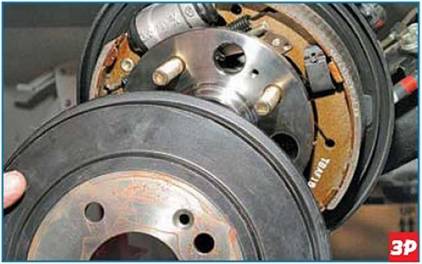

 ...и снимаем барабан. В случае затруднения при отворачивании винта можно воспользоваться |
ударной отверткой.
Можно снять тормозной барабан, равномерно поворачивая его и нанося удары молотком через деревянный брусок по торцу барабана.
Не нажимайте педаль тормоза после снятия тормозного барабана, т.к. поршни могут полностью выйти из цилиндра.

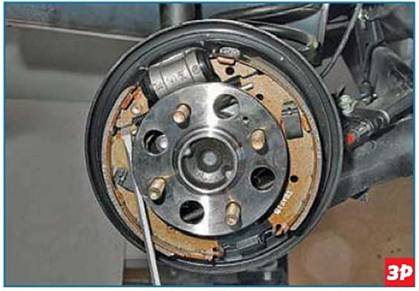

Очищаем от грязи все детали тормозного механизма.
 |

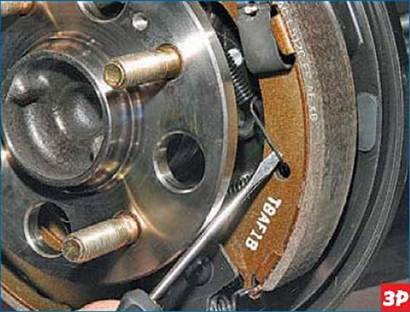

Поддев отверткой, отсоединяем от колодки пружину регулировочного рычага...
 ...и снимаем пружину. |

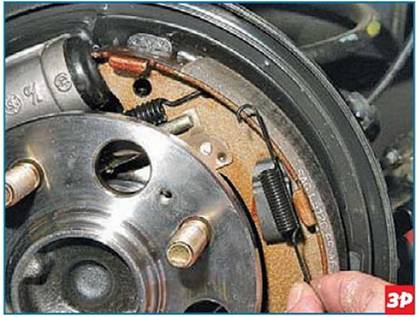

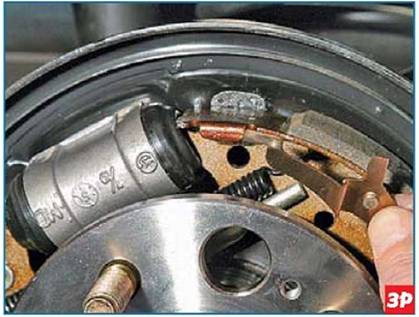

 Снимаем регулировочный рычаг. |
 Поддев отверткой |

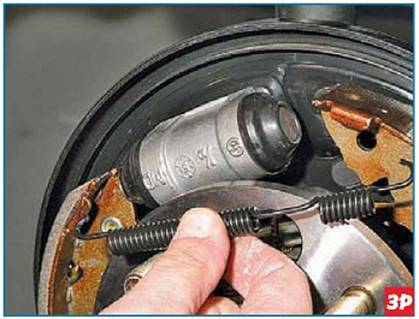

 ...снимаем верхнюю стяжную пружину. |
Аналогично снимаем нижнею стяжную пружину.
Придерживая опорную стойку передней колодки с обратной стороны тормозного щита...

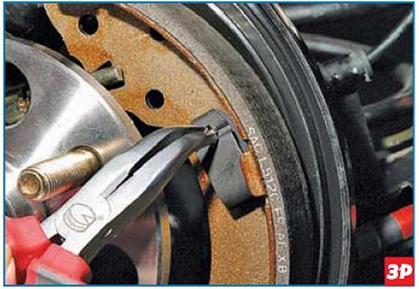

 ...пассатижами нажимаем на скобу и поворачиваем стойку за хвостовик до его совмещения с прорезью в скобе. |

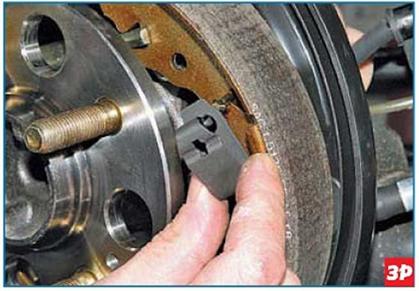

 Снимаем скобу |
|
.и опорную стойку.

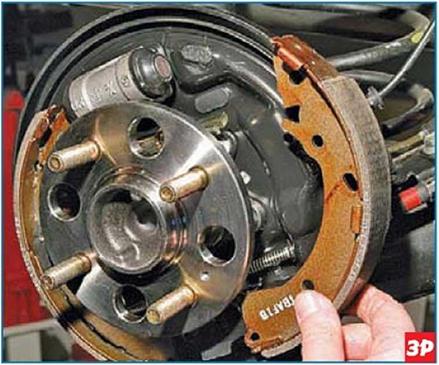

Снимаем переднюю тормозную колодку. |

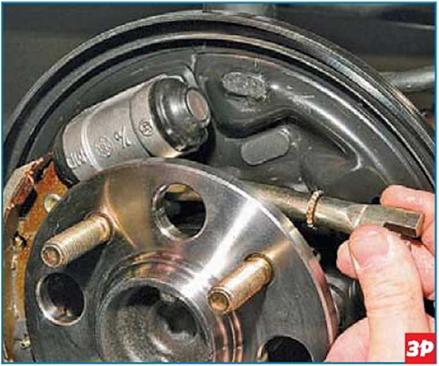

 Снимаем распорную планку. Снимаем с тормозного щита заднюю колодку так же, как переднюю... |
 |

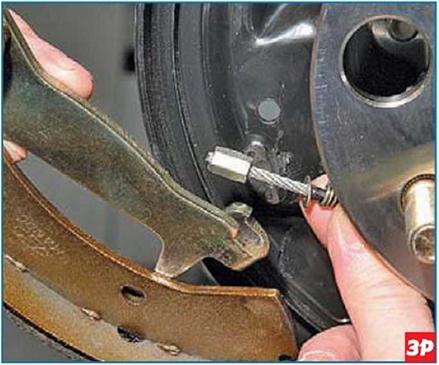

...и отсоединяем наконечник троса от рычага привода стояночного тормоза.
Перед установкой колодок необходимо уменьшить длину распорной планки, завернув храповик до упора. Устанавливаем новые колодки в обратной последовательности.
Для удобства установки скобы опорной стойки колодки сжимаем ее пассатижами...

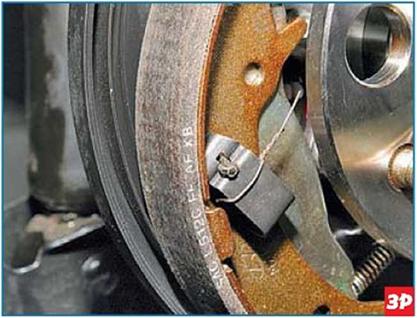

...и связываем тонкой проволокой.
Устанавливаем колодку и ее опорную стойку.
 Устанавливаем скобу на стойку... ...и поворачиваем стойку за хвостовик относительно прорези в скобе на угол 90°. |
 |

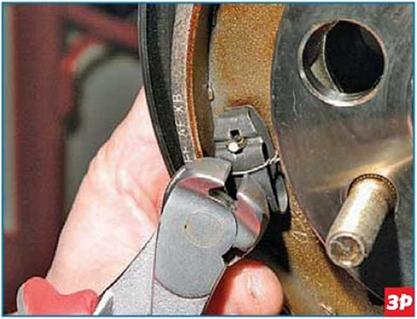

Перекусываем проволоку кусачками...
...и удаляем ее со скобы.
При установке тормозного барабана следует обратить внимание на совпадение резьбового отверстия в ступице под крепежный винт барабана и соответствующего отверстия в барабане.
После замены колодок несколько раз нажимаем педаль тормоза для установки поршней в рабочее положение.
Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.
