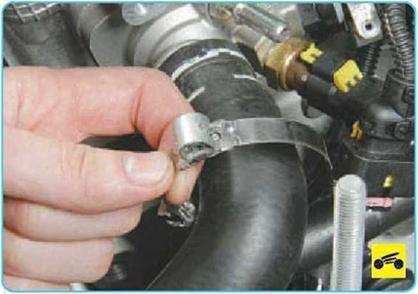

58.      ...снимите хомут...

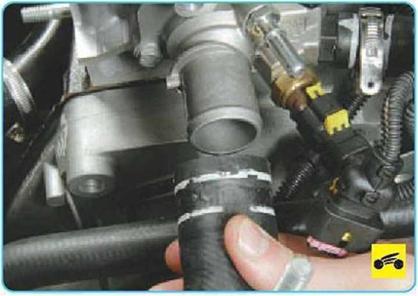

59.      ...и снимите шланг с патрубка головки блока цилиндров.

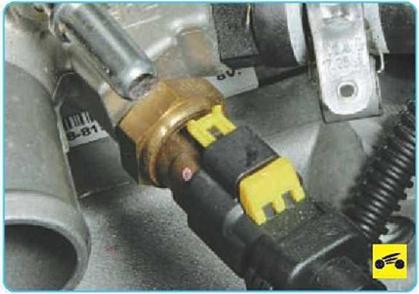

60.      Отсоедините колодку жгута проводов от датчика температуры

охлаждающей жидкости, сдвинув замок фиксатора (желтого цвета) колодки и нажав на фиксатор.

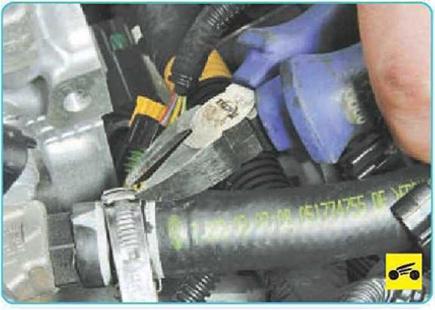

61.           Бокорезами перекусите за­мок хомута крепления шланга к ра­диатору отопителя...

ПРИМЕЧАНИЕ____________________

Хомут крепления шланга одноразового использования.

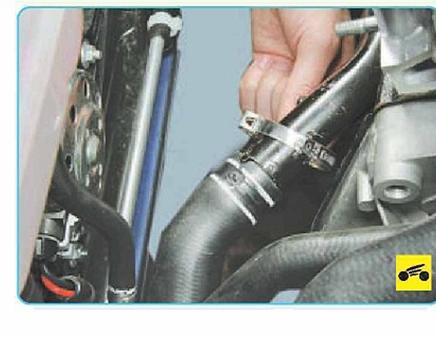

62.      ...снимите хомут...

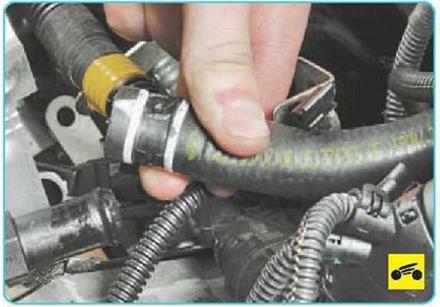

63.      ...и снимите шланг с патрубка головки блока цилиндров.

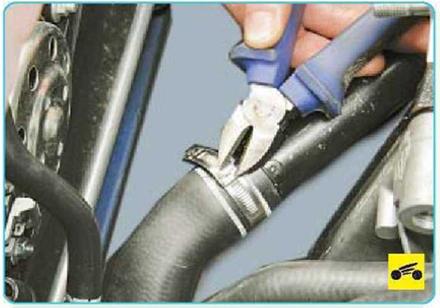

64.      Бокорезами перекусите за­мок хомута крепления подводяще­го шланга...

Хомут крепления шланга одноразового использования.

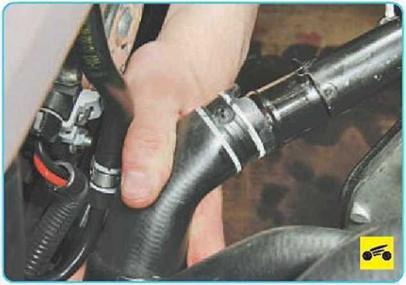

66.   ...и снимите шланге водорас­пределительной трубы.

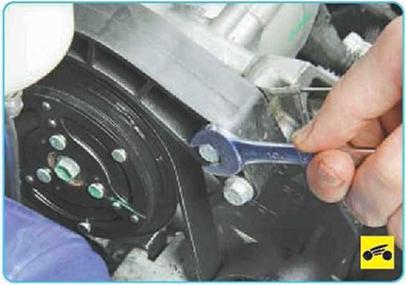

67.            Выверните верхний болт крепления кронштейна компрессо­ра кондиционера...

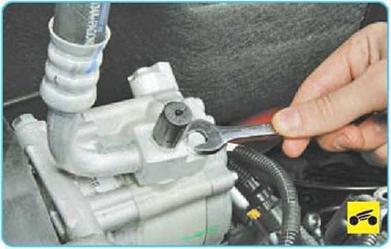

70.        Выверните болт крепления наконечника подводящего шланга системы кондиционирования...

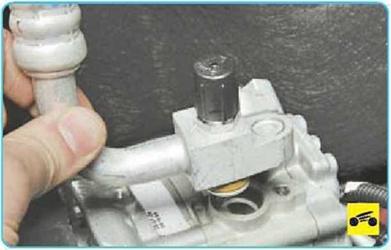

71.               ...и         отсоедините       шланг

от компрессора кондиционера.

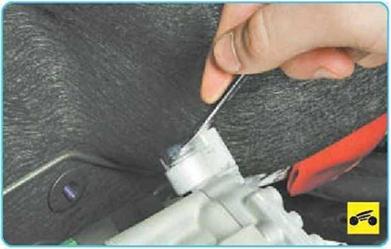

72.        Выверните болт крепления наконечника отводящего шланга системы кондиционирования...

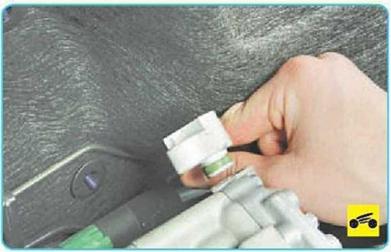

73.                ...и         отсоедините       шланг

от компрессора кондиционера.

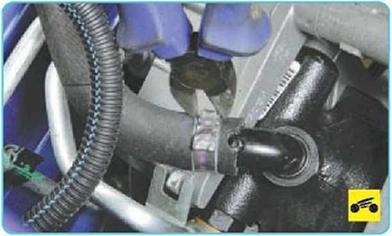

74.     Бокорезами перекусите за­мок хомута крепления всасываю­щего шланга насоса...
