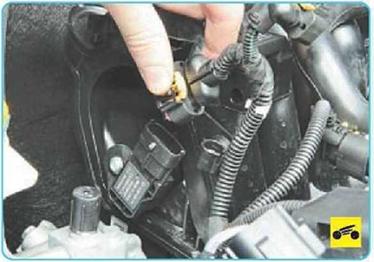

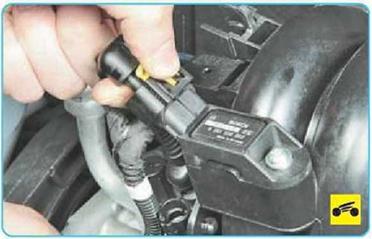

22.      ...и отсоедините колодку жгу­та проводов от датчика.

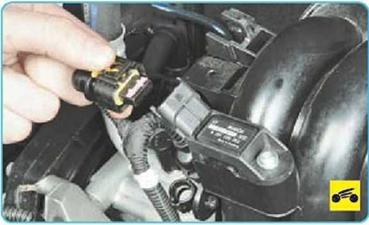

23.      Аналогично отсоедините ко­лодку жгута проводов от датчика температуры всасываемого воздуха.

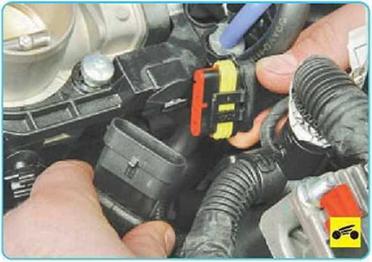

24.      Разъедините колодку жгутов проводов форсунок...

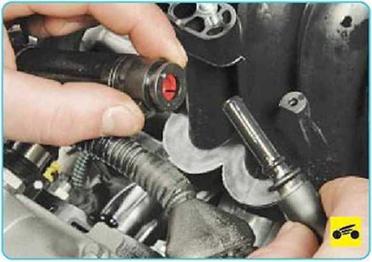

25.      ...и отсоедините оттопливной рампы шланг подачи топлива (см. «Снятие и установка топливной рампы», с. 147).

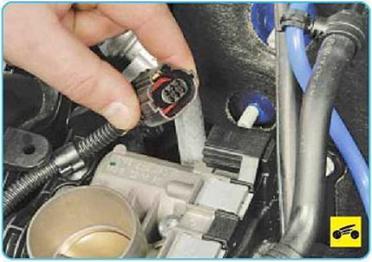

26.      Отсоедините колодку жгута проводов от дроссельного узла

(см. «Снятие и установка дрос­сельного узла», с. 149).

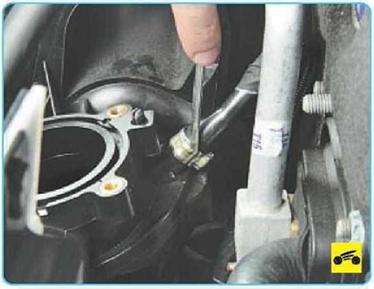

27.          Ослабьте отверткой хомут крепления шланга к вакуумному усилителю тормозов...

ПРИМЕЧАНИЕ

Для наглядности показано при снятом дроссельном узле.





29.     ...отверткой строньте с места шланг..





30.     ...и снимите со штуцера впускной трубу

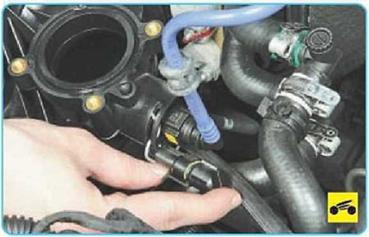

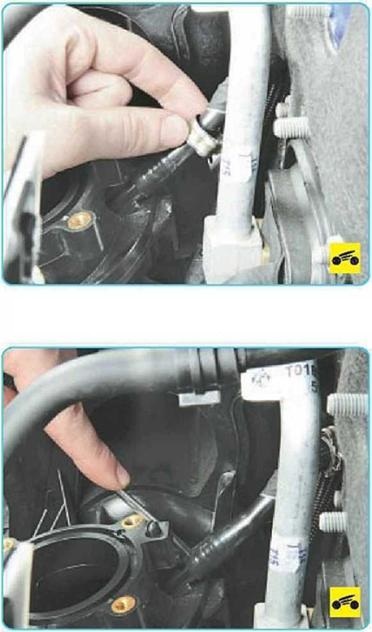

31.      Отожмите фиксатор колодки жгута проводов клапана продувки адсорбера...

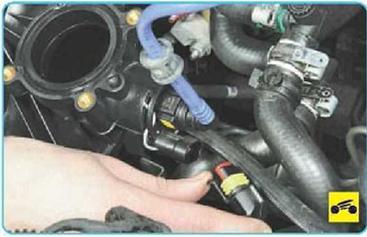

32.               ...и отсоедините колодку от клапана.
