Fiat Albea. ЗАМЕНА ПРОКЛАДКИ ВПУСКНОЙ ТРУБЫ ДВИГАТЕЛЯ 350А1000 (1.4 Л)





Между фланцами головки блока цилиндров и впускной трубы уста­новлены уплотнительные резино­вые прокладки. При негерметично- сти прокладок двигатель работает неровно («троит»). Если не удается устранить неисправность подтяж­кой крепления впускной трубы, за­мените прокладки.

Вам потребуются: торцовый или накидной ключ «на 13», от­вертка с плоским лезвием.

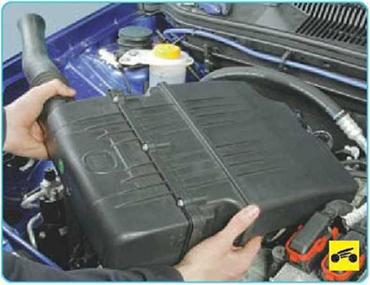

1.     Снимите воздушный фильтр

(см. «Снатие и установка воздуш­ного фильтра», с. 143).

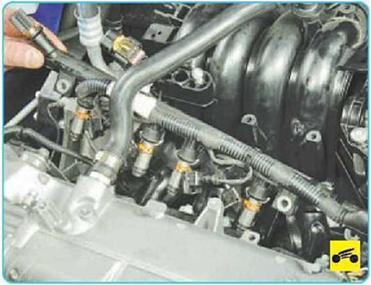

2.     Снимите топливную рампу (см. Снятие и установка топливной рампы», с. 147).

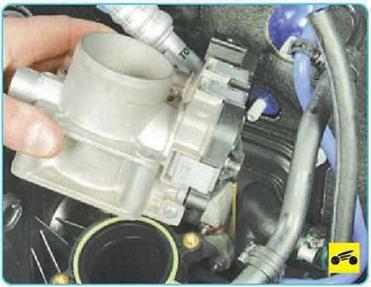

3.       Снимите дроссельный узел

(см. «Снятие и установка дрос­сельного узла», с. 149).

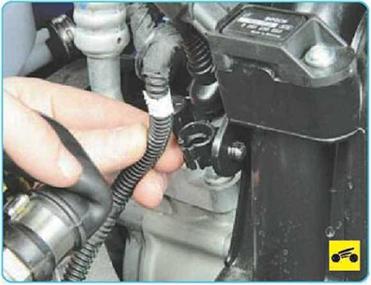

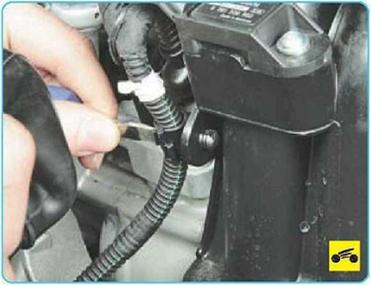

4.       Расстегните отверткой фикса­тор жгута проводов на впускной трубе...

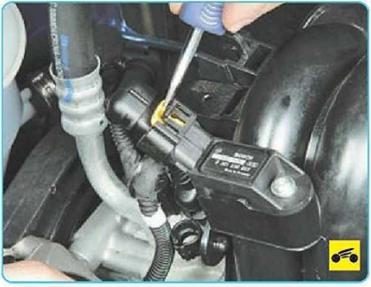

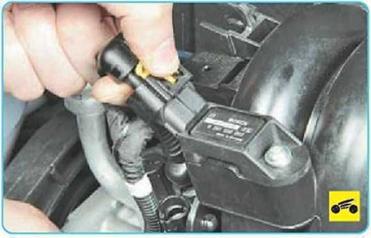

6.       Отверткой сдвиньте замок фиксатора колодки жгута прово­дов датчика абсолютного давле­ния (разрежения) во впускной трубе ...

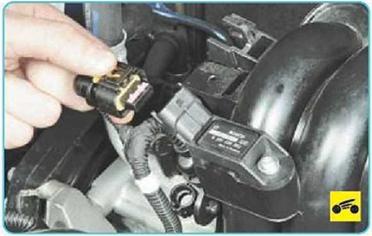

8.  ...и отсоедините колодку жгута проводов от датчика.

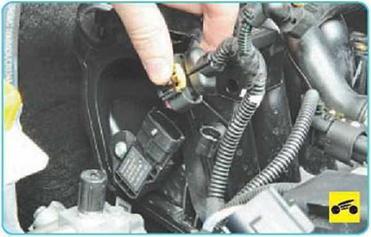

9.  Аналогично отсоедините колод­ку жгута проводов отдатчика темпе­ратуры всасываемого воздуха.

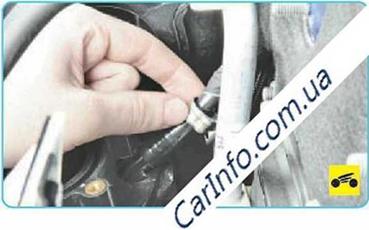

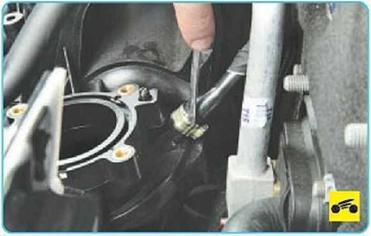

10. Ослабьте отверткой хомут крепления шланга к вакуумному усилителю тормозов...

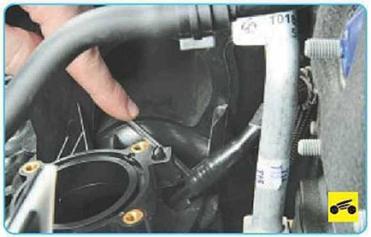

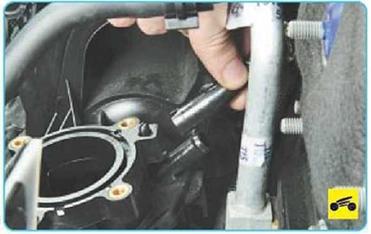

12.   ...отверткой строньте с места шланг..





13.   ...и снимите его со штуцера впускной трубы.

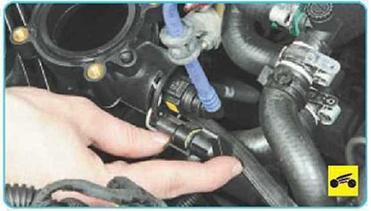

14.   Отожмите фиксатор колодки жгута проводов клапана продувки адсорбера...

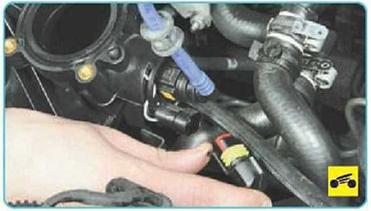

15.          ...и отсоедините колодку от клапана.

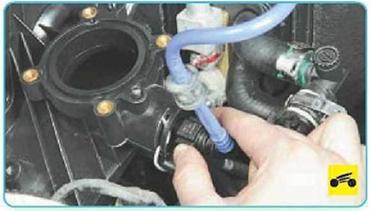

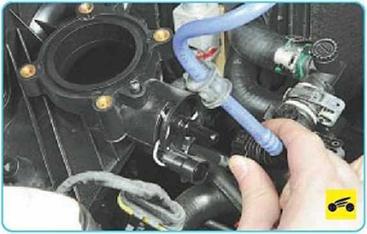

16.   Сожмите фиксаторы наконеч­ника шланга подачи паров топлива из адсорбера...





17.   ...и отсоедините шланг от впу­скной трубы.

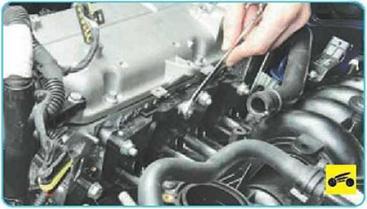

18.   Отверните шесть гаек шпилек и два болта крепления впускной трубы к головке блока цилиндров...

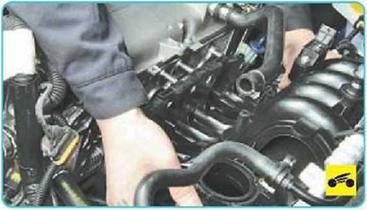

19.   ...и снимите впускную трубу с автомобиля.

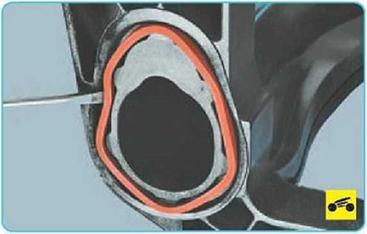

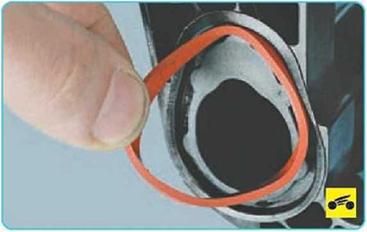

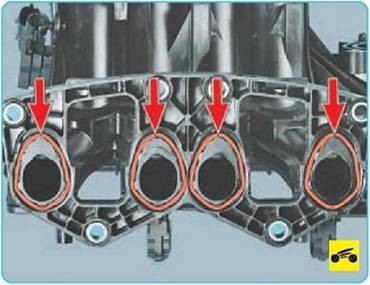

21.   ...извлеките из мест установ­ки прокладки фланцев впускной трубы и замените их новыми.

22. Установите все снятые детали в обратном порядке.

Fiat Albea. ЗАМЕНА ПРОКЛАДКИ ВЫПУСКНОГО КОЛЛЕКТОРА ДВИГАТЕЛЯ 350А1000 (1.4 Л)

Между фланцами головки блока цилиндров и выпускного коллектора (катколлектора) установлена уплот­нительная прокладка, изготовленная из прессованного термостойкого материала, армированного сталью. При нарушении герметичности этой прокладки происходит прорыв отра­ботавших газов наружу, сопровож­дающийся характерным резким звуком (коллектор «сечет»). Если не удается устранить неисправность подтяжкой крепления выпускного коллектора, замените прокладку.





Замена прокладки выпускного коллектора подробно описана

в подразделе «Снятие и установка катколлектора», с. 136.
