Притирку клапанов выполняют на снятой головке блока цилиндров.

Для извлечения клапанов из на­правляющих втулок головки блока цилиндров необходимо снять пружины клапанов, сжав их специ­альным приспособлением и вынув из тарелок пружин сухари (см. «За­мена маслосъемных колпачков», с. 93).

Для притирки клапанов удобнее всего пользоваться специальным механическим приспособлением (реверсивной дрелью).

Кроме того, в продаже имеются го­товые ручные держатели клапана.

При отсутствии готовых приспо­соблений можно воспользоваться приспособлением, изготовлен­ным по чертежу, показанному на рис. 5.13.

Вместо резинового шланга и хо­мутов к стержню приспособления можно приварить наконечник с вы­полненным в его боковой стенке сквозным резьбовым отверстием, в которое ввернут болт для фикса­ции стержня клапана.

Кроме того, вам потребуются: притирочная паста, керосин, слабая пружина, по наружному диаметру проходящая в отвер­стие седла клапана.

1. Очистите клапан от нагара.

2.      Нанесите на фаску клапана сплошной тонкий слой притироч­ной пасты.

3.      Наденьте на стержень клапана предварительно подобранную пру­жину и вставьте клапан в направля­ющую втулку со стороны камеры сгорания, смазав стержень клапа­на слоем графитной смазки.

ПРИМЕЧАНИЕ

Графитная смазка предохраняет на­правляющую втулку от попадания в ее отверстия абразива из притироч­ной пасты и облегчает вращение клапа­на во время притирки.

4.      Наденьте на стержень клапана приспособление для притирки кла­панов (или с некоторым натягом резиновую трубку для соединения клапана с реверсивной дрелью).

5.      Включив дрель на минималь­ную частоту вращения (в ревер­сивном режиме) или вращая при­способление (в случае ручной притирки) попеременно в обе сто­роны на пол-оборота, притрите клапан, периодически то прижи­мая его к седлу, то ослабляя уси­лие прижатия.

6.      Притирайте клапан до появ­ления на его фаске матово-се­рого непрерывного однотонного пояска...

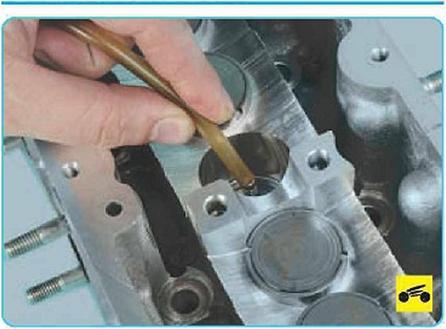

При отсутствии какого-либо приспособ­ления притереть клапан можно с помо­щью шланга подходящего диаметра и хомута, прижимая и проворачивая им клапан.

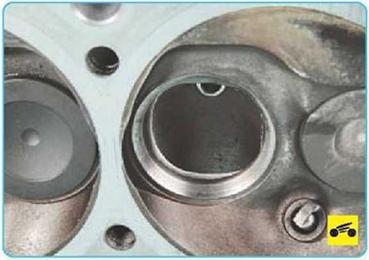

7.        ...при этом на седле клапана после притирки также должен появиться матово-серый поясок соответствующего размера.

8.        После притирки тщательно протрите клапан и седло чистой тряпкой и промойте для удаления остатков притирочной пасты.

9.        Проверьте концентричность расположения тарелки клапана и седла: нанесите на фаску головки клапана тонкий слой графита ка­рандашного грифеля, вставьте клапан в направляющую втулку

и,  слегка прижав к седлу, провер­ните. По следам графита на фаске седла можно судить о концент­ричности расположения клапана и седла.

10.             Проверьте герметичность клапана, для чего установите его в головку с пружинами и сухарями. Затем положите головку набок и залейте керосин в тот канал, ко­торый закрыт клапаном. Если в те­чение 3 мин керосин не просочится в камеру сгорания, клапан герме­тичен.
