Замечание

В разделе показано снятие левой рулевой тяги. Правую тягу снимаем аналогичным образом.

Для выполнения работы необходима смотровая канава или эстакада.

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем переднее левое колесо (см. «Колесо — замена»).

3. Выпрессовываем палец наружного наконечника тяги из отверстия поворотною кулака (см. выше, «Наконечник рулевой тяги — замена»).

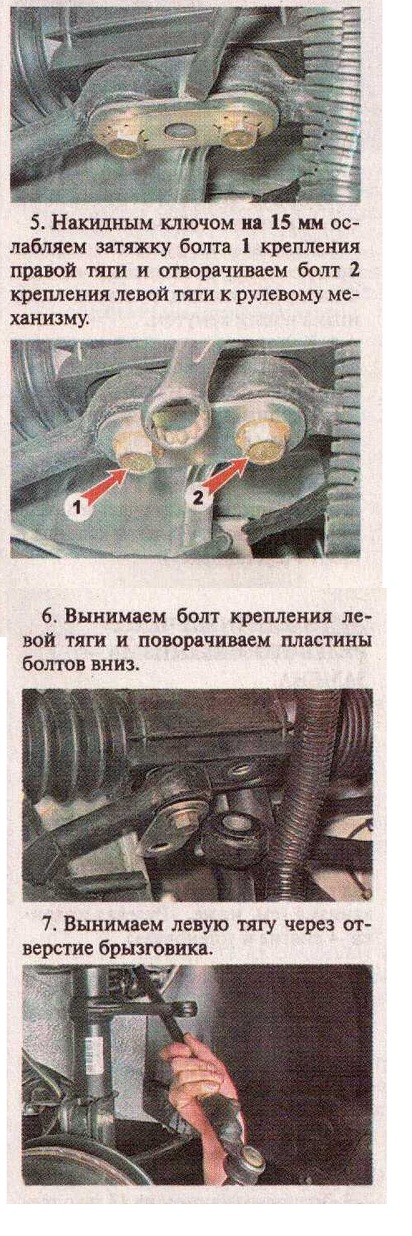

4. Шлицевой отверткой снимаем стопорную пластину болтов крепления рулевых тяг к рулевому механизму.

Установка

1. Измеряем длину снятой тяги (расстояние между центром отверстия резинометаллической втулки внутреннего конца тяги и центром заглушки отверстия шарового пальца).
2. Торцовым ключом на 17 мм ослабляем затяжку стяжного болта новой тяги. Вращая регулировочную вставку ключом на 27 мм, делаем длину новой тяги равной длине снятой тяги!

Перед регулировкой длины тяги убедитесь, что регулировочная вставка и наконечник завернуты на рулевую тягу до упора.

3. Устанавливаем тягу в обратной последовательности.

4. Затягиваем стяжной болт тяги моментом 19—30,9 Н м (2,0-3,2 кгс-м).

5. Затягиваем и шплинтуем болт крепления пальца наконечников тяг моментом 27,1-33,4 Н м (2,8— 3,4 кгс-м).

6. Болты крепления тяг к рулевому механизму затягиваем моментом 70— 86 Н-м (7,1-8,6 кгс-м) после установки автомобиля на колеса.

7. Надеваем на болты стопорную пластину.1

Предупреждение

После замены тяги необходима регулировка схождения колес на СТО.
