Datsun on-Do, me-Do. РУЛЕВАЯ КОЛОНКА - СНЯТИЕ И УСТАНОВКА
В зависимости от цели работы рулевую колонку можно снять в сборе с
рулевым колесом и подрулевыми переключателями. Работа показана с
частичной разборкой рулевой колонки.
Снятие
1. Подготавливаем автомобиль к выполнению работы и снимаем клемму с
отрицательного вывода аккумуляторной батареи (см. «Подготовка автомобиля
к техническому обслуживанию и ремонту»).
2. Поворачиваем рулевое колесо в положение, соответствующее движению по
прямой. Снимаем рулевое колесо (см. «Рулевое колесо — снятие и
установка»)
3. Снимаем декоративные накладки рулевой колонки (см. «Декоративные
накладки рулевой колонки — снятие и установка»).
4. Снимаем нижнюю накладку панели приборов (см. «Блок предохранителей и,
реле»).
5. Отсоединяем колодки жгутов проводов от подрулевых переключателей и
контактного кольца (см. «Подрулевые переключатели — снятие, проверка и
установка»).
6. Накидным ключом на 8 мм ослабляем стяжной болт и снимаем соединитель
в сборе с подрулевыми переключателями и с контактным кольцом.
Установка
Устанавливаем рулевую колонку в обратной
последовательности. Перед установкой убеждаемся, что передние колеса
находятся в положении движения по прямой, а лаз на валу и метка на
крышке картера рулевого механизма, а т?кже метки на защитном чехле
расположены должным образом (см. фото).
Защитный чехол должен быть надет на вал рулевого механизма так, чтобы
метка А располагалась напротив углубления угловой формы 1,
расположенного в крышке картера, а вал при этом повернут так, чтобы его
паз 2 располагался напротив метки Б защитного чехла.
Гайки стяжных болтов на фланцах промежуточного вала затягиваем моментом
23-28 Н м (2,3-2,8 кгс-м). Гайки крепления рулевой колонки затягиваем
моментом 15-18,6 Нм (1.5-1,9 кгс м).

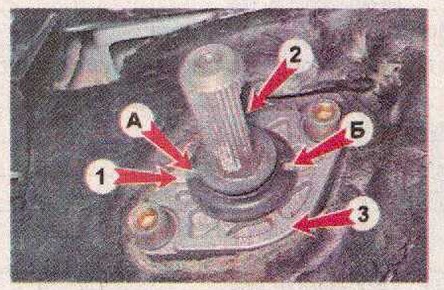

Расположение меток для установки вала рулевого механизма в положение прямолинейного движения автомобиля: 1 — угловое углубление в крышке картера рулевого механизма; 2 — паз на валу рулевого механизма; 3 — крышка картера рулевого механизма; А — угловой выступ на защитном чехле; Б — вырез в кромке защитного чехла
Datsun on-Do, me-Do. РУЛЕВОЙ МЕХАНИЗМ - СНЯТИЕ И УСТАНОВКА
Для выполнения работы потребуется ПОМОЩНИК.
Снятие
1. Отсоединяем наконечники рулевых тяг от рычагов стоек передней
подвески (см. «Наконечник рулевой тяги — замена).
Предупреждение!
Во избежание повреждения контактного кольца на автомобилях с подушкой
безопасности в рулевой колонке зафиксируйте рулевой зал от вращения.
2. Отсоединяем промежуточный вал рулевой колонки от вала рулевого
механизма (см. выше, «Рулевая колонка — снятие и установка»).
3. Отворачиваем четыре гайки и снимаем две скобы правого крепления
рулевого механизма к перегородке моторного отсека (см. выше, «Защитный
чехол рулевого механизма — замена»).
4. Немного сдвигаем рулевой механизм вперед и выводим вал приводной
шестерни из отверстия перегородки моторного отсека.
5. Повернув рулевой механизм валом вверх, извлекаем его из моторного
отсека через проем в левом брызговике.
Установка
Устанавливаем рулевой механизм в обратной последовательности. Подсоединяем промежуточный вал рулевой колонки к валу рулевого механизма (см. выше, «Рулевая колонка — снятие и установка»).
