Datsun on-Do, me-Do. РУЛЕВОЕ УПРАВЛЕНИЕ

Основные данные для контроля, регулировки и обслуживания

Моменты затяжки резьбовых соединений

ОПИСАНИЕ КОНСТРУКЦИИ
Рулевое управление с электроуситителем и регулируемой по углу наклона рулевой колонкой.

Электроусилитель работает только при включенном двигателе. Кронштейны рулевой колон-ки прикреплены к кузову на четырех шпильках самоконтрящимися гайками. Кронштейны соединены с трубой рулевой колонки шарнирно. Верхний кронштейн оборудован механизмом фиксации рулевой колонки. Переместив рычаг фиксации в нижнее положение, можно менять угол наклона рулевой колонки. При поднятом рычаге колонка фиксируется в выбранном положении.

Рулевой механизм реечного типа, состоит из картера, приводной шестерни и рейки, находящихся в зубчатом зацеплении. Механизм закреплен на перегородке моторного отсека двумя скобами на резиновых опорах. При поворачивании рулевого колеса, вращение передается через верхний и промежуточный валы рулевой колонки на приводную шестерню, которая, поворачиваясь, перемещает рейку.

К рейке рулевого механизма болтами прикреплены рулевые тяги, которые состоят из собственно тяг, наконечников и регулировочных втулок. На внутренних концах рулевых тяг выполнены проушины с запрессованными в них резинометаллическими втулками. В наружных наконечниках тяг установлены
шаровые пальцы, которыми рулевые тяги соединены с поворотными рычагами стоек передней подвески. При перемещении рейки тяги поворачивают стойки передней подвески. Длину рулевых тяг можно изменять, вращая регулировочные втулки и изменяя тем самым схождение передних колес. От самопроизвольного вращения втулки фиксируются стяжными болтами, завернутыми во фланцы наконечников рулевых тяг.

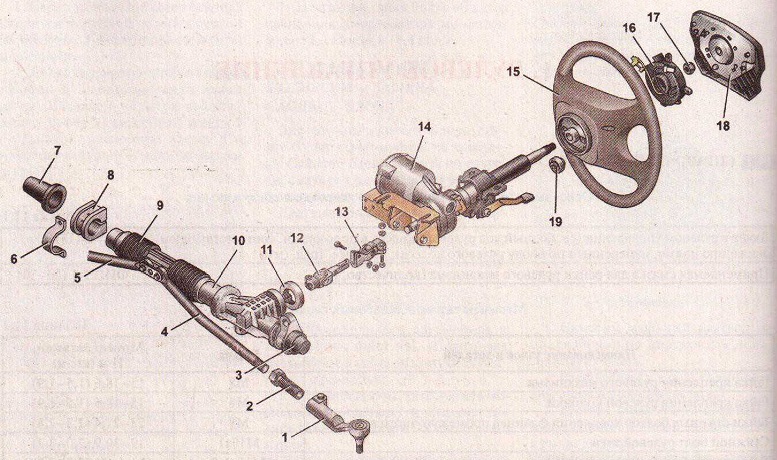

Рулевое управление: 1 — наконечник рулевой тяги; 2 — регулировочная резьбовая вставка; 3 — левый защитный колпак; 4, 5 — рулевые тяги; 6 — скобы крепления рулевого механизма; 7 — правый защитный колпак; 8 — правая опора рулевого механизма; 9 — защитный чехол рулевого механизма; 10 — рулевой механизм: 11 — уплотнитель; 12 - промежуточный вал с нижним карданным шарниром; 13 — верхний карданный шарнир; 14 — рулевая колонка с электроусилителем рулевого управления; 15 — рулевое колесо; 16 — контактное кольцо; 17 — гайка крепления рулевого колеса; 18 — накладка рулевого колеса (подушка безопасности водителя); 19 — подшипники рулевого вала; 20 — левый защитный колпак

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ РУЛЕВОГО УПРАВЛЕНИЯ

Для выполнения работы потребуется помощник.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Визуально проверяем состояние защитных чехлов наконечников рулевых тяг и рулевого механизма.

Поврежденные чехлы (порванные, с трещинами) необходимо заменить.

3. Убеждаемся, что рычаг фиксации рулевой колонки поднят до упора. Пытаясь перемещать рулевое колесо в вертикальной плоскости, проверяем надежность крепления рулевой колонки механизмом фиксации. Если рулевая колонка перемещается, снимаем накладки рулевой колонки (см. «Декоративные накладки рулевой колонки — снятие и установка») ключом на 10 мм ослабляем затяжку болта крепления рычага (резьба левая) и ключом на 17 мм подтягиваем гайку оси рычага фиксации рулевой колонки. После этого затягиваем болт.

4. Пробуя перемещать рулевое колесо вдоль оси рулевого вала, убеждаемся в отсутствии люфта рулевого колеса на шлицах вала и вала в рулевой колонке.

5. Для проверки люфта в рулевом управлении поворачиваем рулевое колесо в положение, соответствующее Движению прямо.

Увеличенный люфт свидетельствует о необходимости поиска и устранения неисправности. Как правило, в первую очередь в рулевом управлении выходят из строя наконечники рулевых тяг.

6. Для проверки отсутствия люфта в наконечниках рулевых тяг, помощник слегка покачивает рулевое колесо из стороны в сторону. Кладем руку на место соединения рулевой тяги с поворотным рычагом стойки подвески так, чтобы ладонь касалась их одновременно. При появлении люфта в наконечнике рулевой тяги, будет ощущаться смешение поворотного рычага относительно тяги.
7. Проверяем затяжку гаек болтов карданного шарнира рулевой колонки (см. «Рулевая колонка — снятие и установка»).

8. Повторяем проверку с другой стороны автомобиля. Неисправные шарниры заменяем (см. «Наконечник рулевой тяги — замена»).

9. При покачивании рулевого колеса из стороны в сторону прислушиваемся к работе рулевого механизма. Стук со стороны правого края рулевого механизма свидетельствует об износе опорной втулки. Неисправный рулевой механизм снимаем и ремонтируем либо заменяем (см. «Рулевой механизм — снятие и установка»).

10. Включаем зажигание — на щитке приборов должна загореться контрольная лампа неисправности электроусилителя рулевого управления. Запускаем двигатель. Контрольная лампа должна погаснуть, рулевое колесо должно легко вращаться одной рукой. Загорание лампы во время работы двигателя свидетельствует о неисправности электроусилителя и необходимости его ремонта.

Рекомендация

Ремонтировать электроусилитель рулевого управления следует в специализированной ремонтной мастерской.
