Дэу Джентра (2013+). Снятие и проверка генератора, замена регулятора напряжения

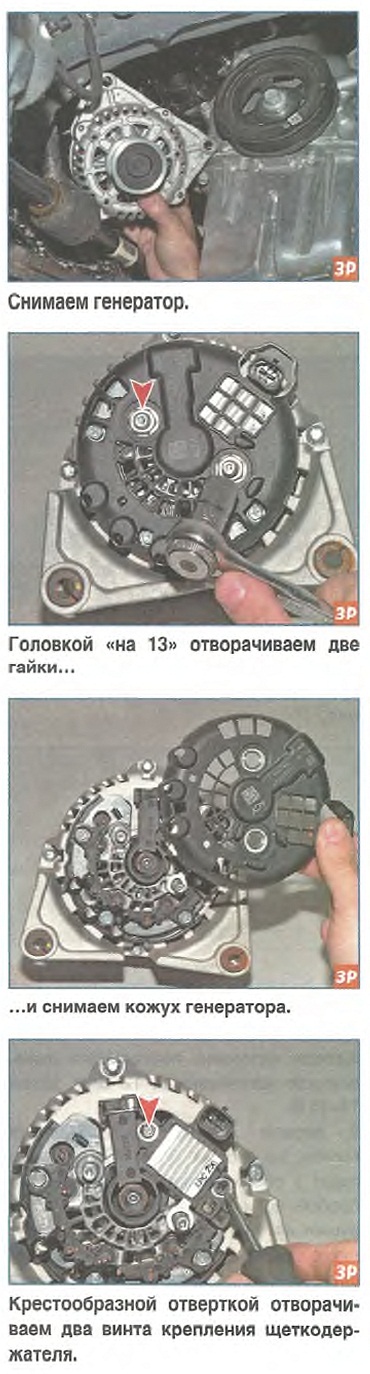

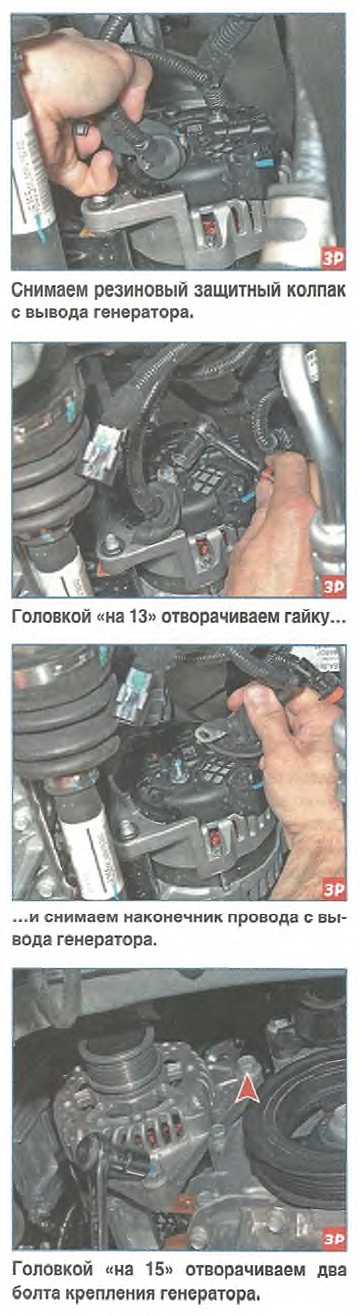

Генератор снимаем для проверки и ремонта или замены при выходе его из
строя.

Работу выполняем на смотровой канаве или эстакаде.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Ослабляем натяжение ремня привода вспомогательных агрегатов и снимаем его со шкива генератора
(см. «Замена ремня привода вспомогательных агрегатов», с. 24).

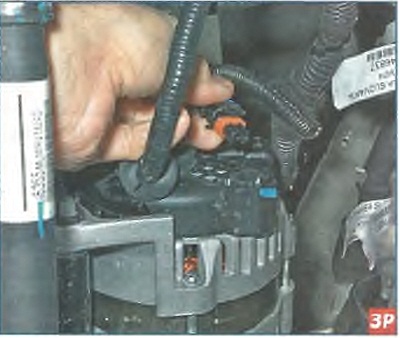

Нажав на фиксатор колодки проводов,
отсоединяем колодку от разъема генератора.

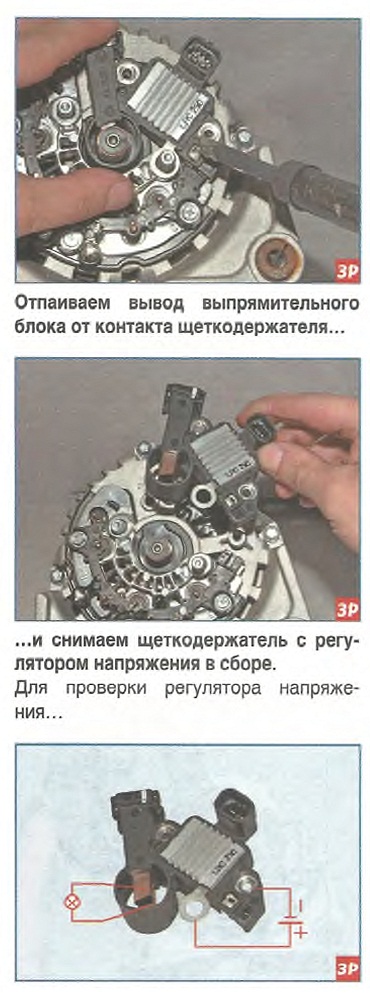

...подсоединяем к щеткам лампу (1-3 Вт, 12 В), а к выводам щеткодержателя источник постоянного тока, вначале напряжением 12 В, а затем 15-16 В.

В первом случае лампа должна гореть, во втором - нет. Если лампа

горит в обоих случаях — в регуляторе

пробой, если не горит - обрыв или нарушен контакт между выводами регулятора напряжения и щетками. В этих
случаях щеткодержатель необходимо
заменить.
Для проверки обрыва обмотки ротора...

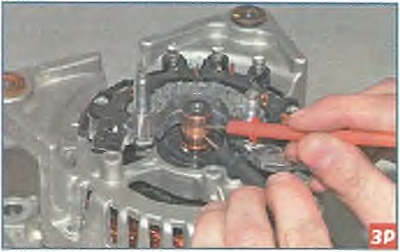

...подсоединяем щупы цифрового тестера (в режиме омметра) к контактным кольцам.
Если тестер покажет бесконечность, значит, в обмотке есть обрыв.
Для проверки короткого замыкания обмотки ротора на «массу»...

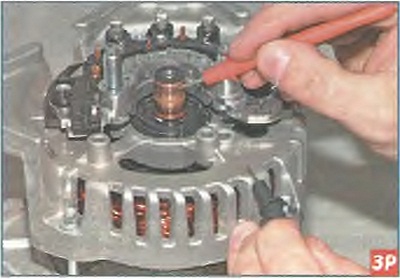

...подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и корпусу генератора.

Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу». В обоих случаях

нужно заменить ротор или генератор.

Осматриваем обмотки статора, на изоляции обмоток не должно быть следов

перегрева, который является следствием короткого замыкания в диодах выпрямительного блока. Если на об-

мотках есть следы перегрева, необходимо заменить статор или генератор. Для проверки обрыва в обмотках статора...

...подсоединяем щупы тестера (в режиме омметра) к выводам обмоток

Если тестер покажет бесконечность,

значит, в обмотке есть обрыв и нужно заменить статор или генератор.

Аналогично проверяем остальные обмотки статора.

Для проверки короткого замыкания обмотки статора на «массу»...

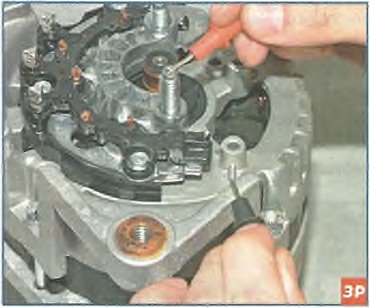

...подсоединяем щупы тестера (в режиме омметра) к выводу обмотки

и корпусу генератора.

Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить статор или генератор. Аналогично проверяем остальные обмотки.

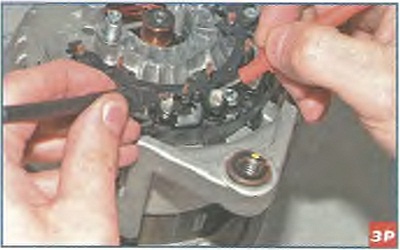

Для проверки диодов выпрямительного блока...

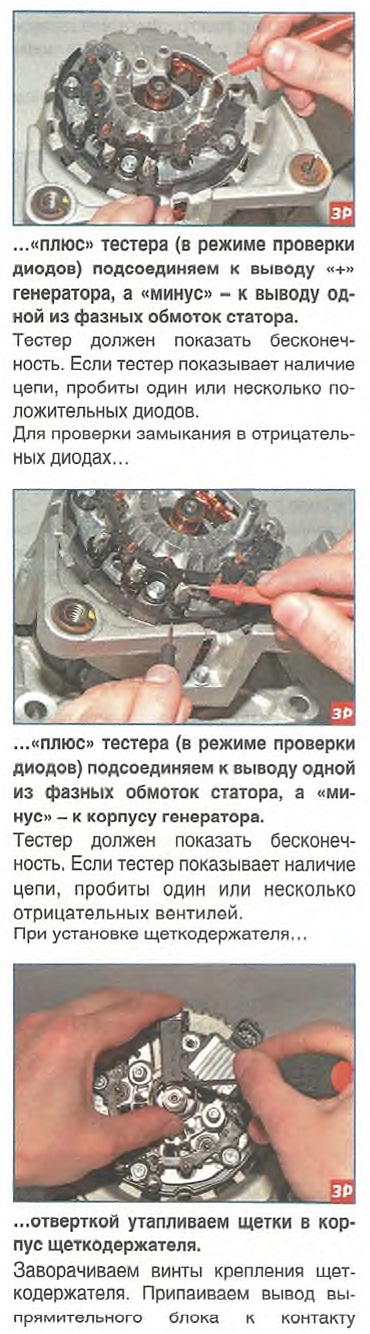

...«плюс» цифрового тестера (в режиме проверки диодов) подсоединяем

к выводу «+» генератора, а «минус» -к его корпусу.

Тестер должен показать бесконечность. В противном случае и в блоке

положительных и в блоке отрицательных диодов имеется короткое замыкание.

Для проверки замыкания в положительных диодах...

щеткодержателя. Ставим на место кожух генератора.
Перед установкой генератора сдвигаем
его резьбовую втулку в сторону кожуха
генератора вплотную к внутренней стороне проушины. Для этого вворачиваем болт крепления
генератора в резьбовую втулку...
...и несильным ударом молотка по головке болта сдвигаем втулку.
Аналогично сдвигаем другую втулку
генератора.
Устанавливаем генератор в обратной последовательности. Болты крепления генератора затягиваем моментом 35 Н-м.
