Дэу Джентра (2013+). Электрооборудование - часть 4

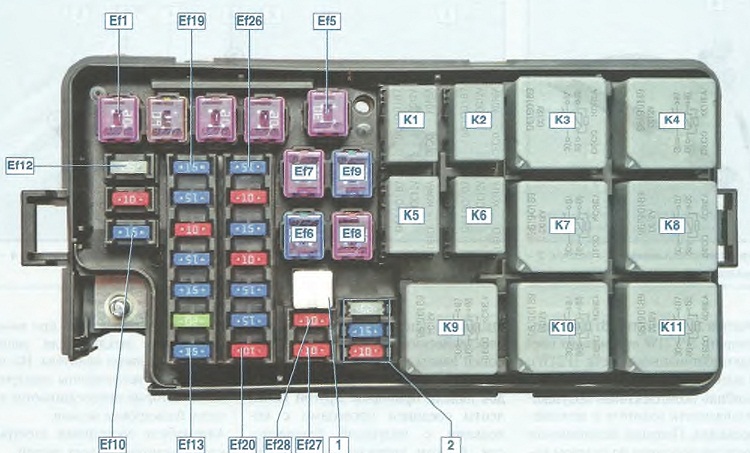

Монтажный блок предохранителей и реле в моторном отсеке: Ef1-Ef28 - предохранители; К1, К2, Кб, Кб - реле малого размера; КЗ, К4, К7-К11 - реле большого размера; 1 - пинцет для извлечения предохранителей; 2 - запасные предохранители

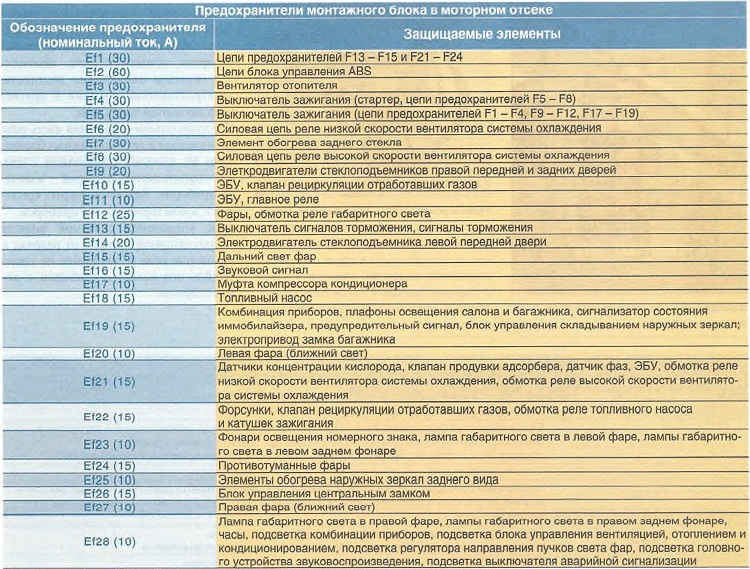

Предохранители монтажного блока в моторном отсеке

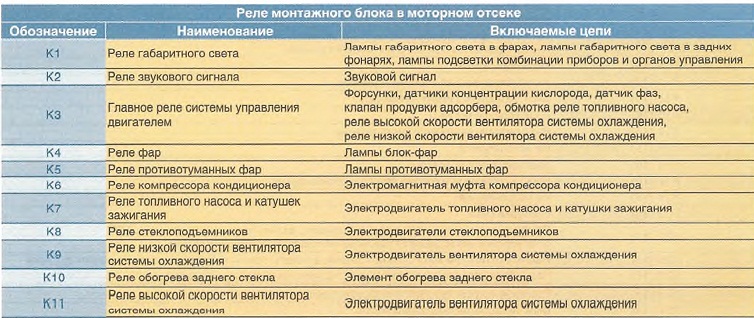

Реле монтажного блока в моторном отсеке

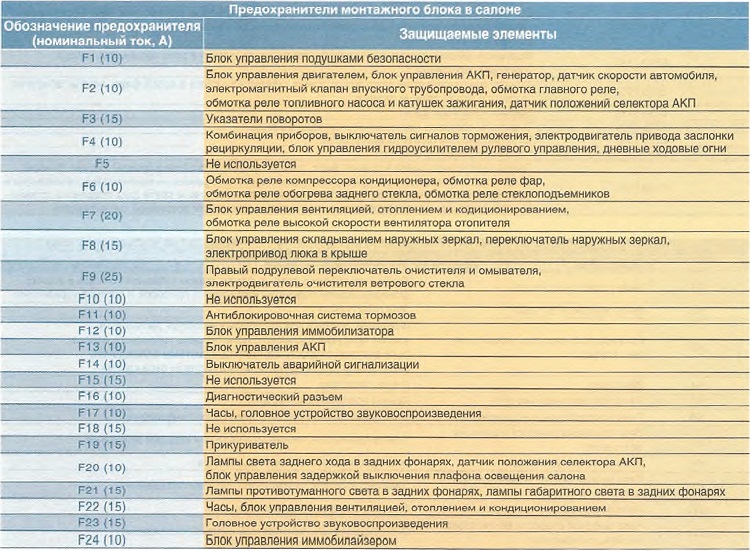

Предохранители монтажного блока в салоне

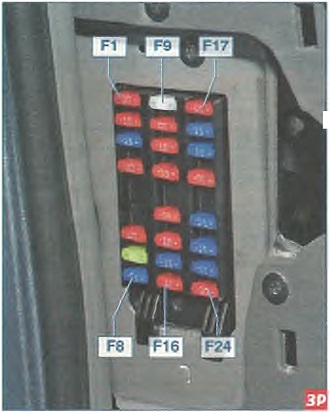

Монтажный блок предохранителей в салоне автомобиля

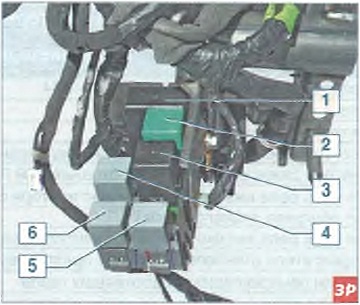

Расположение реле под панелью приборов: 1 - блок управления системой защиты аккумуляторной батареи: 2 - реле включения противотуманного света 8 задних фонарях; 3 -прерыватель указателей поворотов; 4 - реле блокировки стартера, 5 - реле ближнего света фар; б - реле высокой скорости вентилятора отопителя
Большинство электрических цепей
защищено плавкими предохранителями. Мощные потребители (элемент обогрева
заднего стекла, вентилятор системы охлаждения двигателя,
электростеклоподъемники и другие) подключаются через реле.
Предохранители и большая часть реле установлены в двух монтажных блоках,
один из которых расположен слева, в моторном отсеке, а второй - в панели
приборов. Этот блок закрыт крышкой в левом торце панели приборов.
Блок управления системой защиты
аккумуляторной батареи от разряда и некоторые реле установлены на
кронштейне под панелью приборов, с левой стороны.
