Daewoo Nexia до 2008 года. Электросхемы

Daewoo Nexia до 2008 года. Электросхемы - часть 9

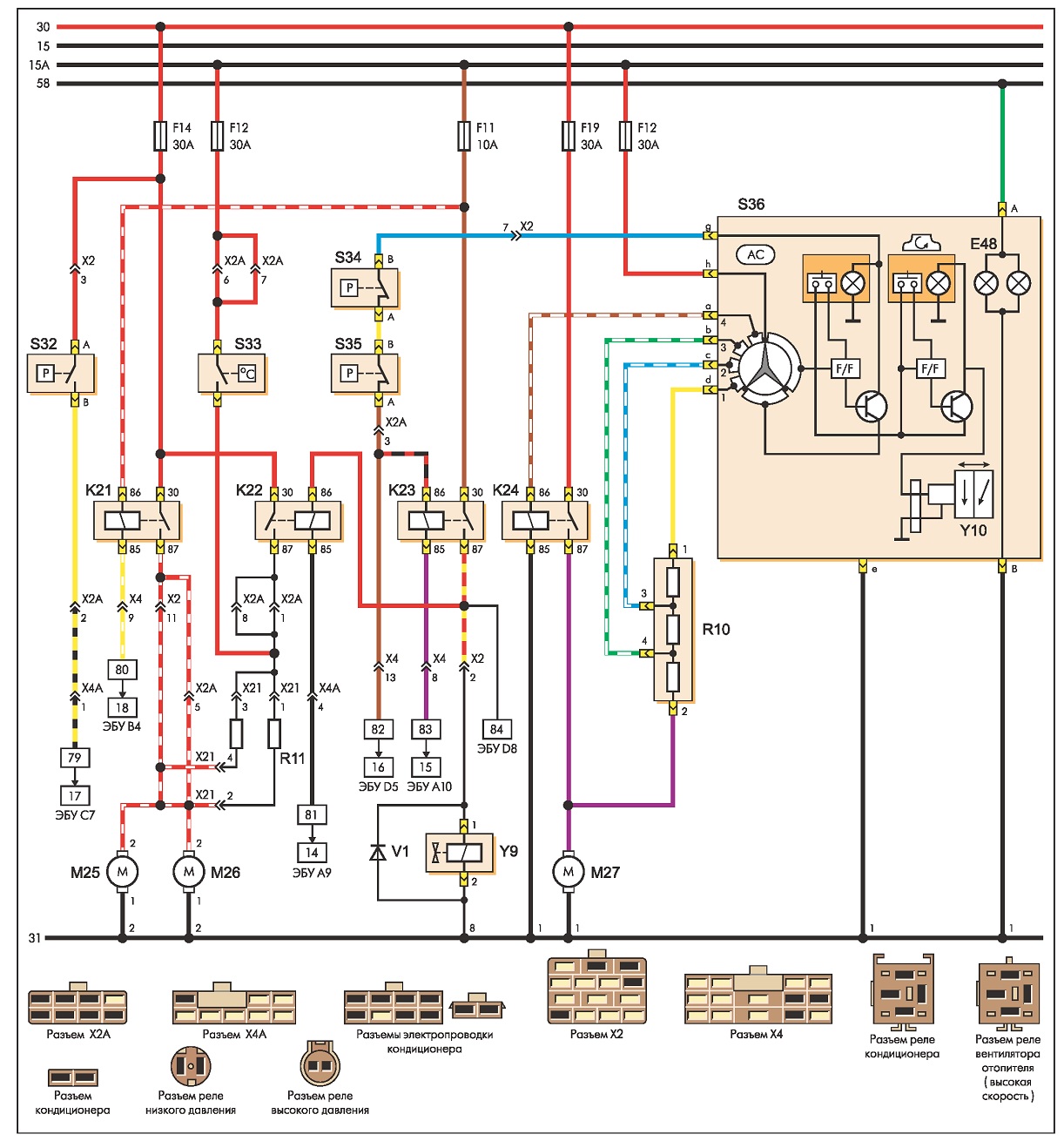

Кондиционер, вентилятор системы охлаждения, вентилятор кондиционера, вентилятор отопителя, компрессор кондиционера (ЭБУ типа IEFI-6)
E48 — лампы подсветки выключателя кондиционера; K21 — реле вентилятора (высокая скорость); K22 — реле вентилятора (низкая скорость); K23 — реле компрессора кондиционера; K24 — реле вентилятора отопителя; M25 — электродвигатель вентилятора кондиционера;
M26 — электродвигатель вентилятора системы охлаждения; M27 — электродвигатель вентилятора отопителя; R10 — дополнительный резистор вентилятора отопителя; R11 — резистор вентилятора (низкая скорость); S32 — переключатель скорости вентилятора отопителя;
S33 — температурное реле; S34 — реле низкого давления; S35 — реле высокого давления; S36 — выключатель кондиционера; V1 — диод;
Y9 — компрессор кондиционера; Y10 — электромагнит включения режима рециркуляции воздуха

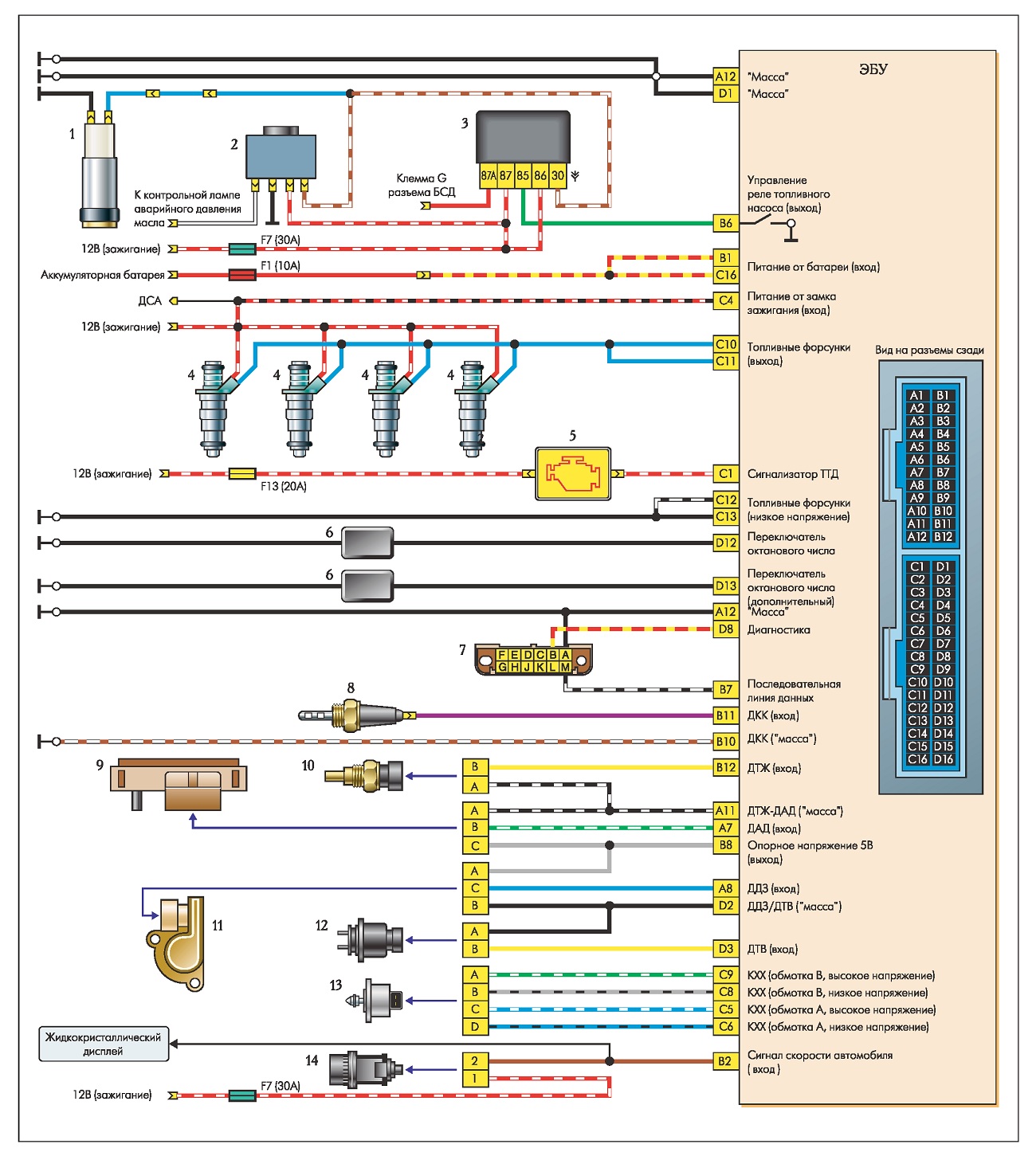

Схема электрических соединений ЭБУ двигателя модели G15MF (начало)
1 — топливный насос; 2 — выключатель контрольной лампы аварийного давления масла; 3 — реле топливного насоса; 4 — топливная форсунка;
5 — контрольная лампа неисправности системы управления двигателем (ТТД — требуется техническое обслуживание двигателя); 6 — переключатель октанового числа; 7 — диагностический разъем; 8 — датчик концентрации кислорода (ДКК); 9 — датчик абсолютного давления во впускном коллекторе (ДАД); 10 — датчик температуры охлаждающей жидкости (ДТЖ); 11 — датчик положения дроссельной заслонки (ДДЗ); 12 — датчик температуры воздуха во впускном коллекторе (ДТВ); 13 — клапан (регулятор) холостого хода (КХХ); 14 — датчик скорости автомобиля (ДСА)

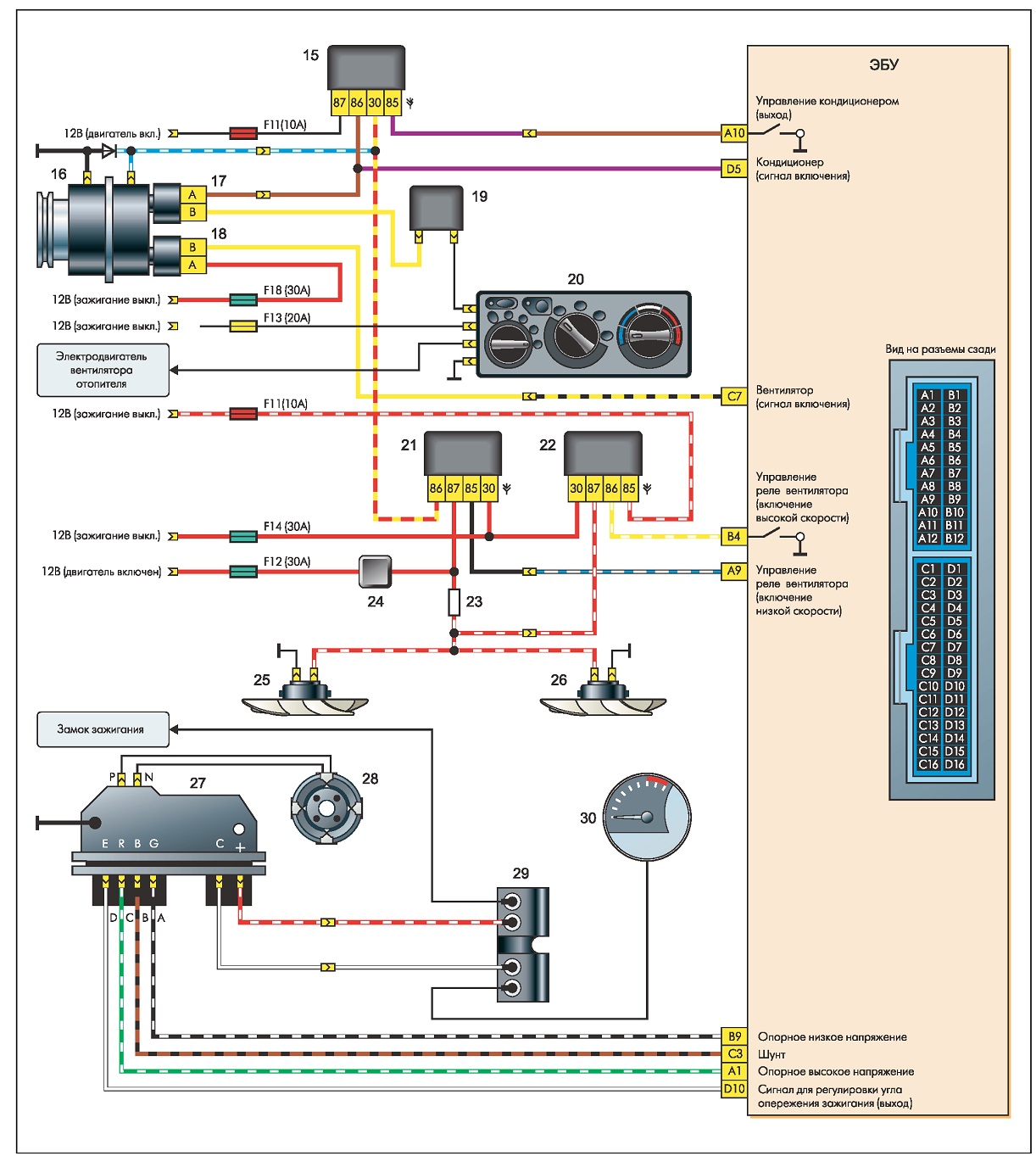

Схема электрических соединений ЭБУ двигателя модели G15MF (продолжение)
15 — реле компрессора кондиционера; 16 — компрессор кондиционера; 17 — реле высокого давления; 18 — выключатель вентилятора;
19 — реле низкого давления; 20 — выключатель кондиционера; 21 — реле вентилятора (низкая скорость); 22 — реле вентилятора (высокая скорость); 23 — резистор электродвигателя вентилятора; 24 — датчик-выключатель вентилятора системы охлаждения; 25 — вентилятор кондиционера; 26 — вентилятор системы охлаждения; 27 — датчик-распределитель зажигания; 28 — магнитоэлектрический датчик; 29 — катушка зажигания; 30 — тахометр
