Daewoo Nexia до 2008 года. Электросхемы - часть 7
Зуммер ( мелодичный предупреждающий сигнал), электропривод замка багажника,
электропривод замка лючка бензобака
K9 — зуммер; S21 — кнопка открывания багажника;
S22 — кнопка открывания лючка бензобака; S37 — выключатель сигнализатора
непристегнутого ремня; Y5 — электропривод замка багажника; Y6 — электрический
замок крышки лючка бензобака
Электрообогрев заднего стекла
E31 — лампа подсветки выключателя обогрева заднего стекла E32 — сигнализатор
включения обогрева заднего стекла K10 — реле-таймер
R11 — элемент обогрева заднего стекла S23 — выключатель обогрева заднего стекла

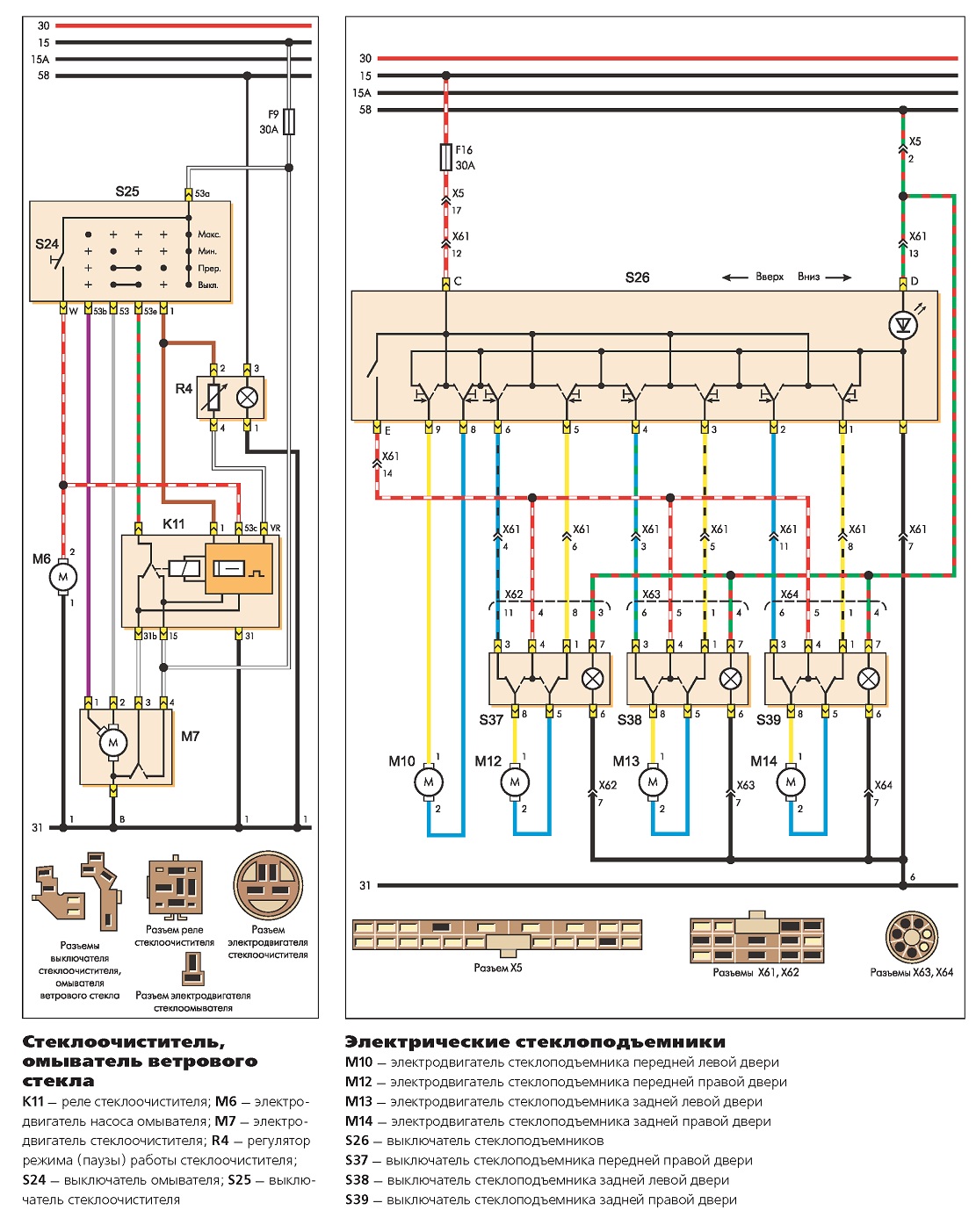

Стеклоочиститель, омыватель ветрового стекла
K11 — реле стеклоочистителя; M6 — электродвигатель насоса омывателя; M7 —
электродвигатель стеклоочистителя; R4 — регулятор режима (паузы) работы
стеклоочистителя; S24 — выключатель омывателя; S25 — выключатель
стеклоочистителя
Электрические стеклоподъемники
M10 — электродвигатель стеклоподъемника передней левой двери M12 —
электродвигатель стеклоподъемника передней правой двери M13 — электродвигатель
стеклоподъемника задней левой двери M14 — электродвигатель стеклоподъемника
задней правой двери S26 — выключатель стеклоподъемников
537 — выключатель стеклоподъемника передней правой двери
538 — выключатель стеклоподъемника задней левой двери
539 — выключатель стеклоподъемника задней правой двери

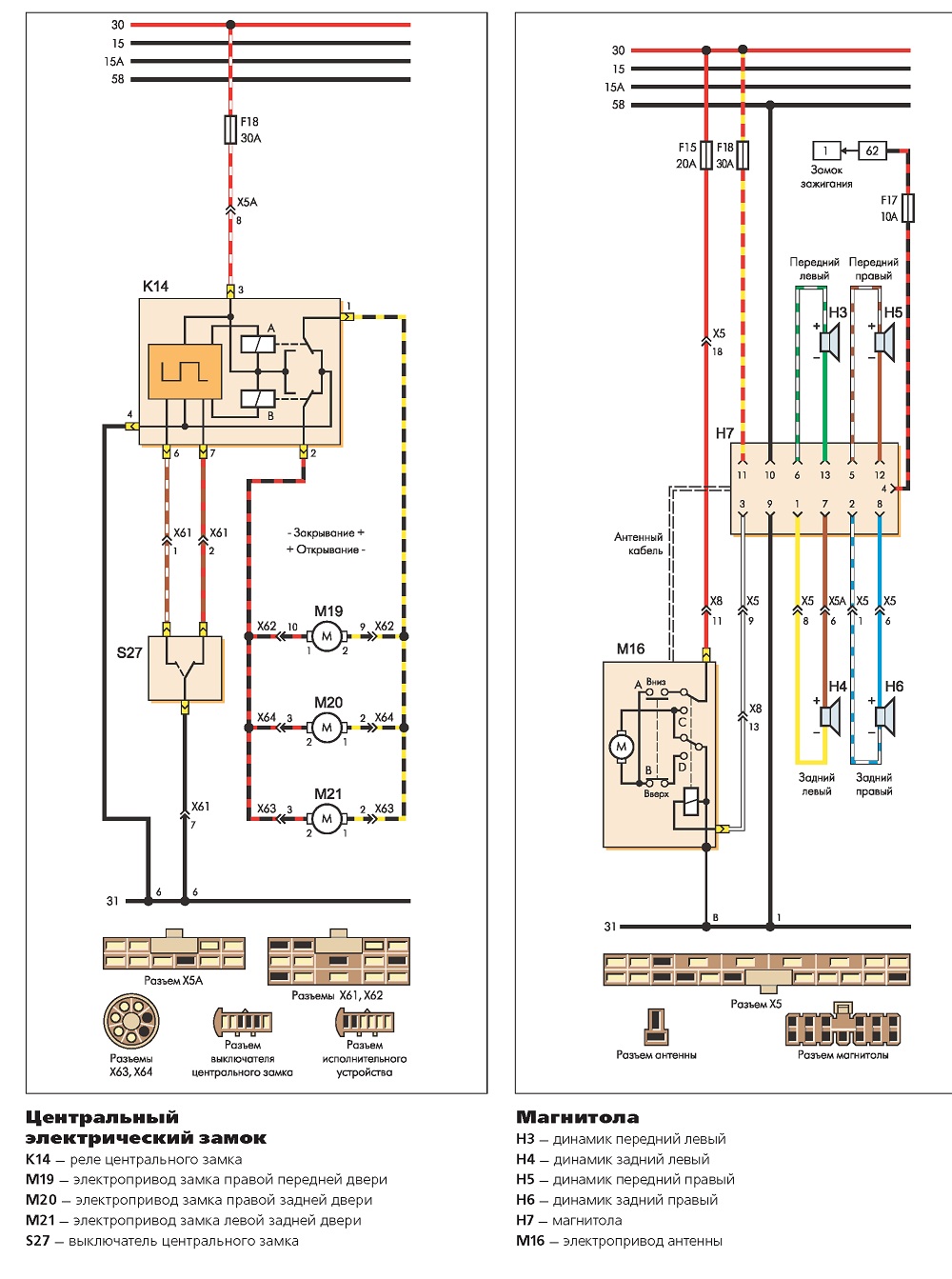

Центральный электрический замок
K14 — реле центрального замка M19 — электропривод замка правой передней двери
M20 — электропривод замка правой задней двери M21 — электропривод замка левой
задней двери S27 — выключатель центрального замка
Магнитола
H3 — динамик передний левый H4 — динамик задний левый H5 — динамик передний
правый H6 — динамик задний правый H7 — магнитола M16 — электропривод антенны
