Daewoo Nexia до 2008 года. Электросхемы - часть 5

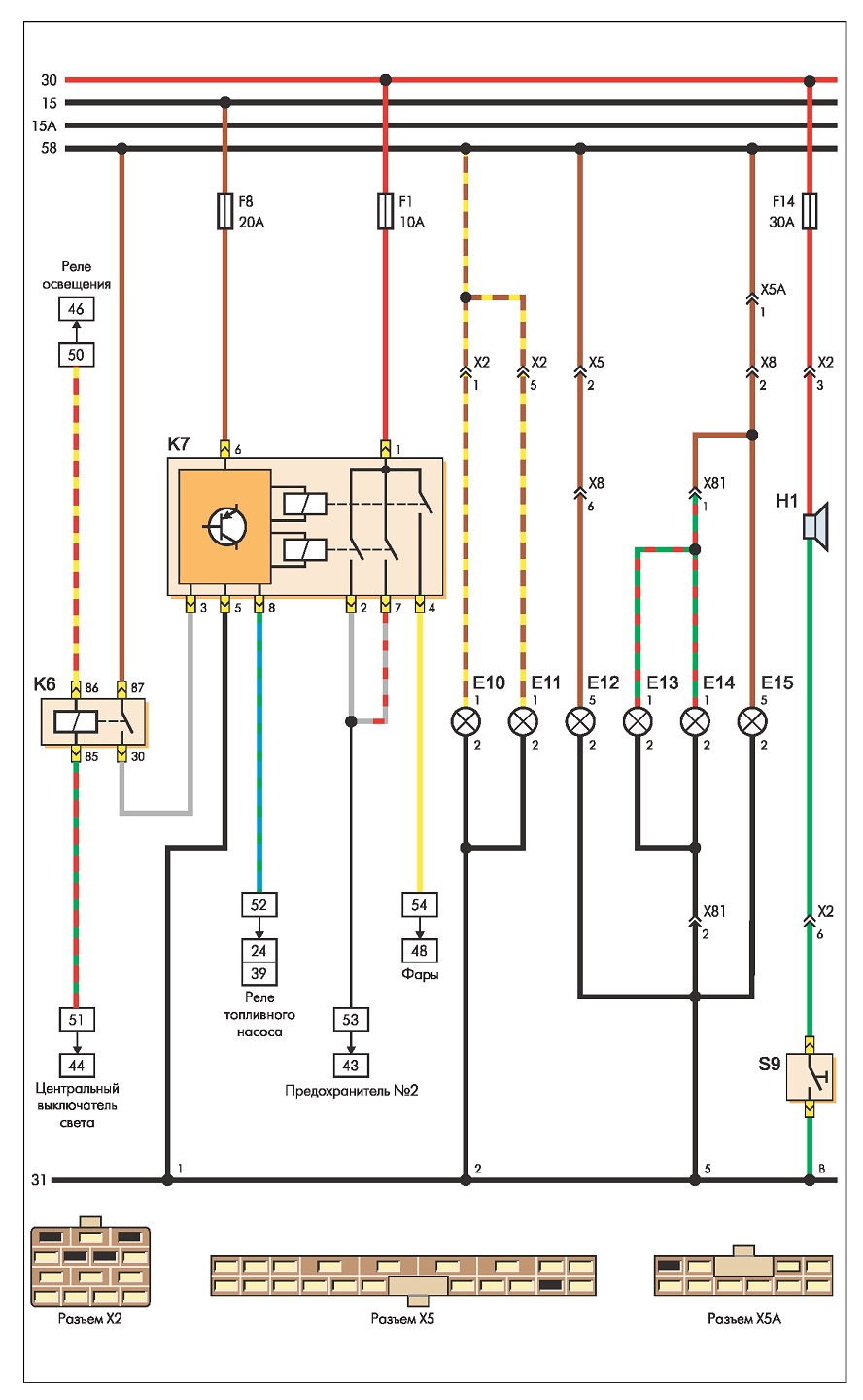

Дневное освещение, габаритные фонари, фонарь освещения номерного знака,
звуковой сигнал E10 — лампа габаритного света левой фары E11 — лампа габаритного
света правой фары E12 — лампа габаритного света левого заднего фонаря
E13 — лампа фонаря освещения номерного знака
E14 — лампа фонаря освещения номерного знака
E15 — лампа габаритного света правого
заднего фонаря
K6 — реле дневного освещения
K7 — блок управления дневным освещением
S9 — выключатель звукового сигнала
H1 — звуковой сигнал

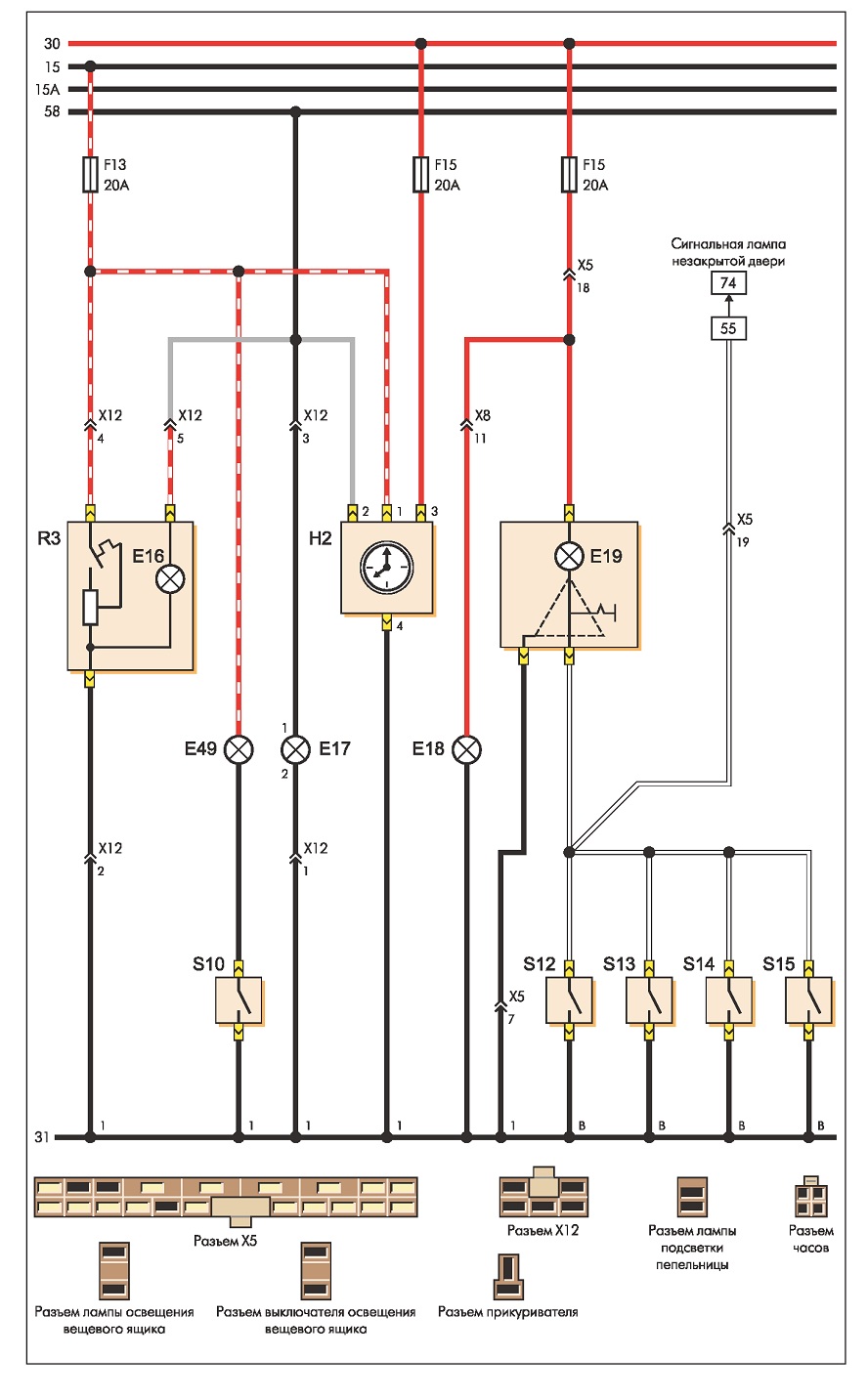

Фонарь освещения вещевого ящика, прикуриватель, часы, плафон освещения
салона, плафон освещения багажника
E16 — лампа подсветки прикуривателя
E17 — лампа подсветки пепельницы
E18 — лампа освещения багажника
E19 — лампа освещения салона
E49 — лампа освещения вещевого ящика
H2 — электронные часы
R3 — прикуриватель
S10 — выключатель освещения вещевого ящика
512 — дверной выключатель (правая задняя дверь)
513 — дверной выключатель (левая задняя дверь)
514 — дверной выключатель (правая передняя дверь)
515 — дверной выключатель (левая передняя дверь)
