Daewoo Nexia до 2008 года. СНЯТИЕ ЭЛЕКТРОВЕНТИЛЯТОРА КОНДЕНСАТОРА
Снимаем облицовку радиатора (см. «Снятие облицовки радиатора», с. 226). Снимаем верхний звуковой сигнал (см. «Снятие звуковых сигналов, регулировка сигнала», с. 216). Кожух вентилятора крепится к конденсатору тремя болтами, пропущенными через его соты.
|

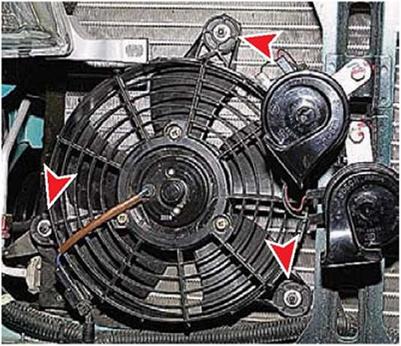

Точки крепления вентилятора к конденсатору (для наглядности передний бампер снят) |
|

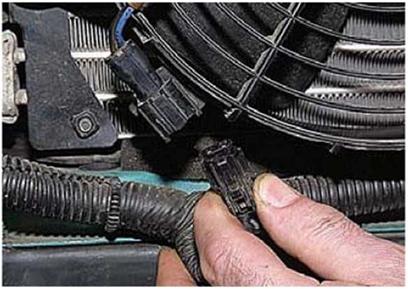

Сжав фиксатор, отсоединяем колодку жгута проводов электродвигателя вентилятора. |
|
|

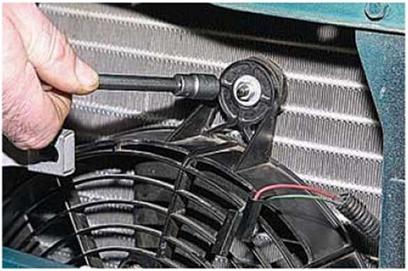

Головкой «на 10» отворачиваем три гайки болтов крепления кожуха вентилятора к конденсатору.
Если болты проворачиваются, удерживаем их головки с внутренней стороны конденсатора ключом «на 10».
|

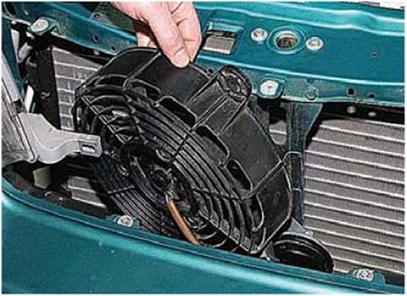

Вынимаем вентилятор в сборе с кожухом. Для снятия электродвигателя вентилятора... |
|

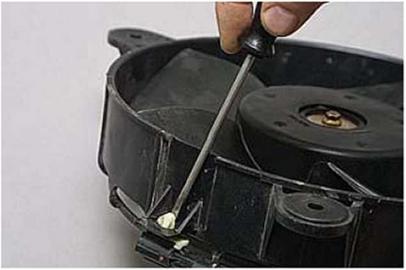

...отверткой сжимаем усик фиксатора колодки жгута проводов электродвигателя... |
|
...и вынимаем фиксатор колодки из отверстия кожуха. |
|

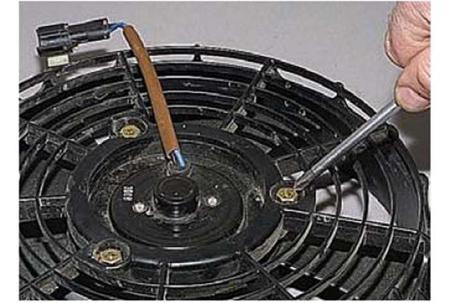

Крестообразной отверткой (или головкой «на 10») отворачиваем три винта крепления электродвигателя к кожуху... |

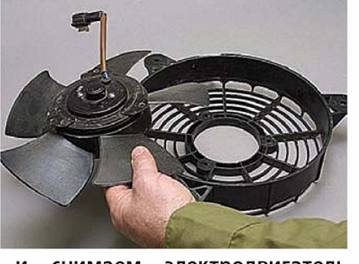

...и снимаем электродвигатель вместе с крыльчаткой.
Крыльчатку можно заменить, не отсоединяя электродвигатель вентилятора от кожуха. Для этого...
|

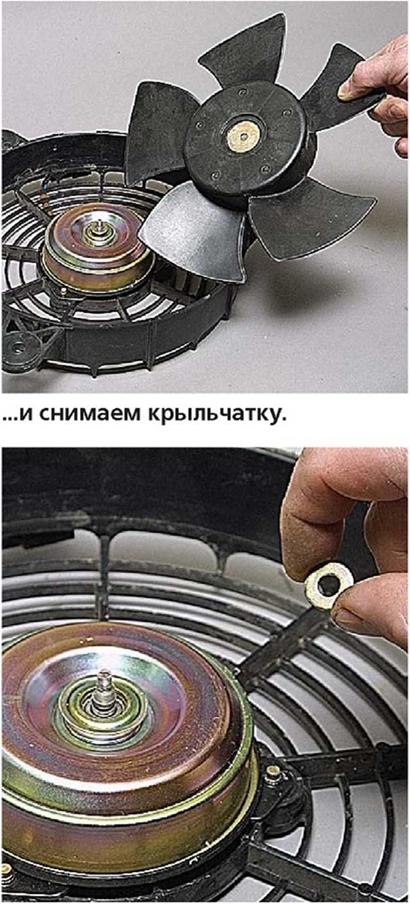

...накидным ключом «на 13» отворачиваем гайку крепления крыльчатки к валу электродвигателя... |
Под крыльчаткой, на валу электродвигателя, установлена упорная шайба.
При сборке вентилятора надеваем на вал электродвигателя крыльчатку, обеспечив совпадение лысок на валу и втулке крыльчатки.
Дальнейшую сборку выполняем в обратной последовательности.
