Daewoo Nexia до 2008 года. СНЯТИЕ ИСПАРИТЕЛЯ



Разряжаем систему кондиционирования.

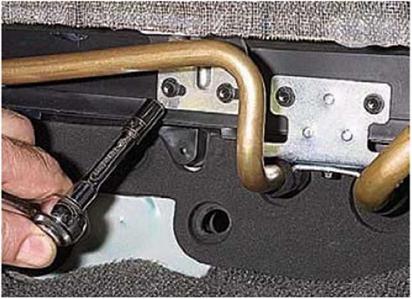

Снимаем радиатор отопителя (см. «Снятие радиатора отопителя», с. 260). Головкой «на 7» отворачиваем три са­мореза крепления термоизоляцион­ного кожуха к корпусу отопителя.









Снимаем кожух.

Снизу моторного отсека поочередно отворачиваем накидные гайки трубок подвода и отвода хладагента, удер­живая штуцера патрубков испарителя от проворачивания.





Место соединения трубопроводов с патрубками испарителя в щитке передка:

1   - штуцер отводящего патрубка (ключ «на 27»);

2   - гайка крепления отводящей трубки (ключ «на 32»); 3 - штуцер подводящего патрубка (ключ «на 20»); 4 - гайка крепления подводя­щей трубки (ключ «на 22»)





Вынимаем испаритель, выводя его па­трубки из отверстий в щитке передка. Установку испарителя проводим в об­ратной последовательности. Заправляем систему кондиционирования хладаген­том на специализированной станции.

Daewoo Nexia до 2008 года. СНЯТИЕ КОМПРЕССОРА КОНДИЦИОНЕРА



Снимаем компрессор кондиционера для ремонта или замены.

Разряжаем систему кондиционирова­ния воздуха.

Работу проводим на смотровой кана­ве или эстакаде.

Снимаем ремень привода компрессо­ра кондиционера (см. «Проверка состояния и замена ремня привода компрессора кондиционера», с. 30).

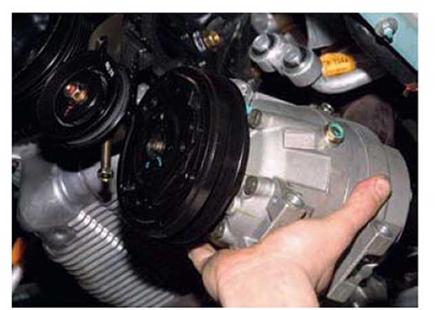

...и снимаем компрессор.

Устанавливаем компрессор конди­ционера в обратной последователь­ности.

Заряжаем систему кондиционирова­ния воздуха хладагентом на специа­лизированном сервисе по обслужива­нию систем кондиционирования
