Daewoo Nexia до 2008 года. СНЯТИЕ ПНЕВМОКАМЕРЫ ПРИВОДОВ ЗАСЛОНОК УПРАВЛЕНИЯ ОТОПЛЕНИЕМ И ВЕНТИЛЯЦИЕЙ
Для снятия пневмокамеры снимаем накладки ветрового стекла (см. «Снятие и разборка очистителя ветрового стекла», с. 213) и кожуха забора наружного воздуха (см. «Снятие кожуха забора наружного воздуха»).
|

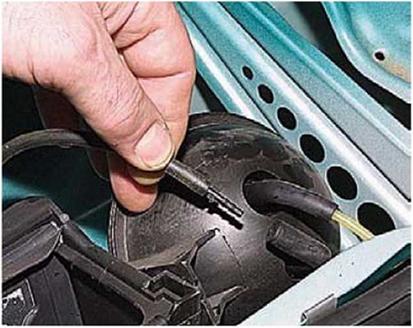

Отсоединяем от пневмокамеры трубку отвода... |
|
|
...и подвода разрежения.
Крестообразной отверткой отворачиваем саморез крепления пневмокамеры к кожуху забора наружного воздуха.
|

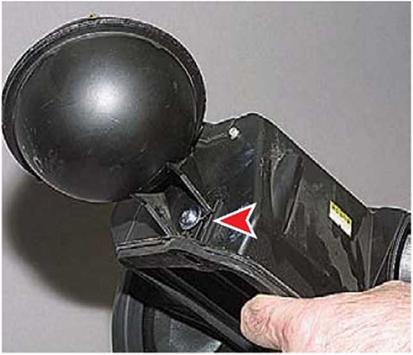

Стрелкой показан саморез крепления пневмокамеры (для наглядности показано на снятом кожухе). |
|
Сдвигаем пневмокамеру с направляющей оси кожуха... |
...и снимаем пневмокамеру.
Устанавливаем пневмокамеру в обратной последовательности
Daewoo Nexia до 2008 года. СНЯТИЕ
КОЖУХА ЗАБОРА НАРУЖНОГО
ВОЗДУХА
Для снятия кожуха снимаем накладки ветрового стекла (см. «Снятие и разборка очистителя ветрового стекла», с. 213).
|

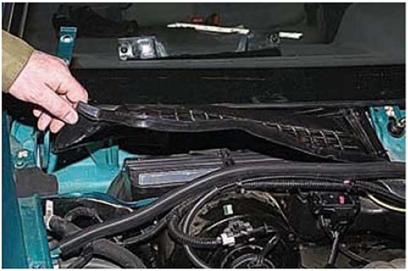

Снимаем с правой стороны отбор- товки щитка передка уплотнитель капота (для наглядности показано при снятом капоте). |
|
Снимаем накладку кожуха. |
Отсоединяем от пневмокамеры трубки подвода и отвода разрежения (см.«Снятие пневмокамеры приводов заслонок управления отоплением и вентиляцией», с. 259).
|

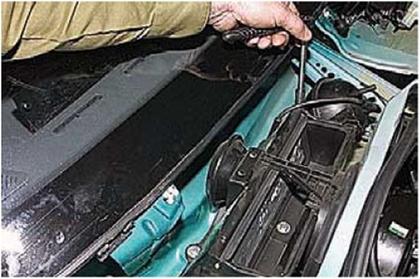

Головкой «на 10» с удлинителем отворачиваем четыре самореза крепления кожуха к щитку передка. |
|

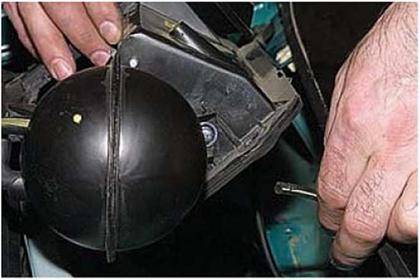

Приподняв кожух, отсоединяем трубку подвода разрежения к пневмоприводу заслонки управления подачей воздуха. |
|
Снимаем кожух. Для снятия пневмопривода заслонки системы рециркуляции... |
|

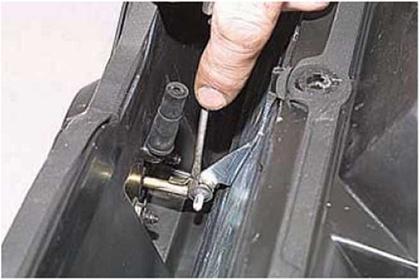

...отверткой снимаем с оси заслонки стопорную шайбу. |
|

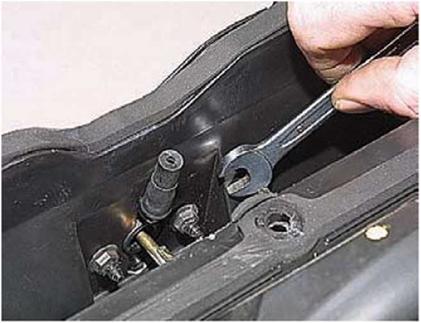

Ключом «на 10» отворачиваем две гайки крепления пневмопривода к кожуху... |
...и снимаем пневмопривод, отсоединив его шток от рычага заслонки. Сборку и установку кожуха проводим в обратной последовательности.
