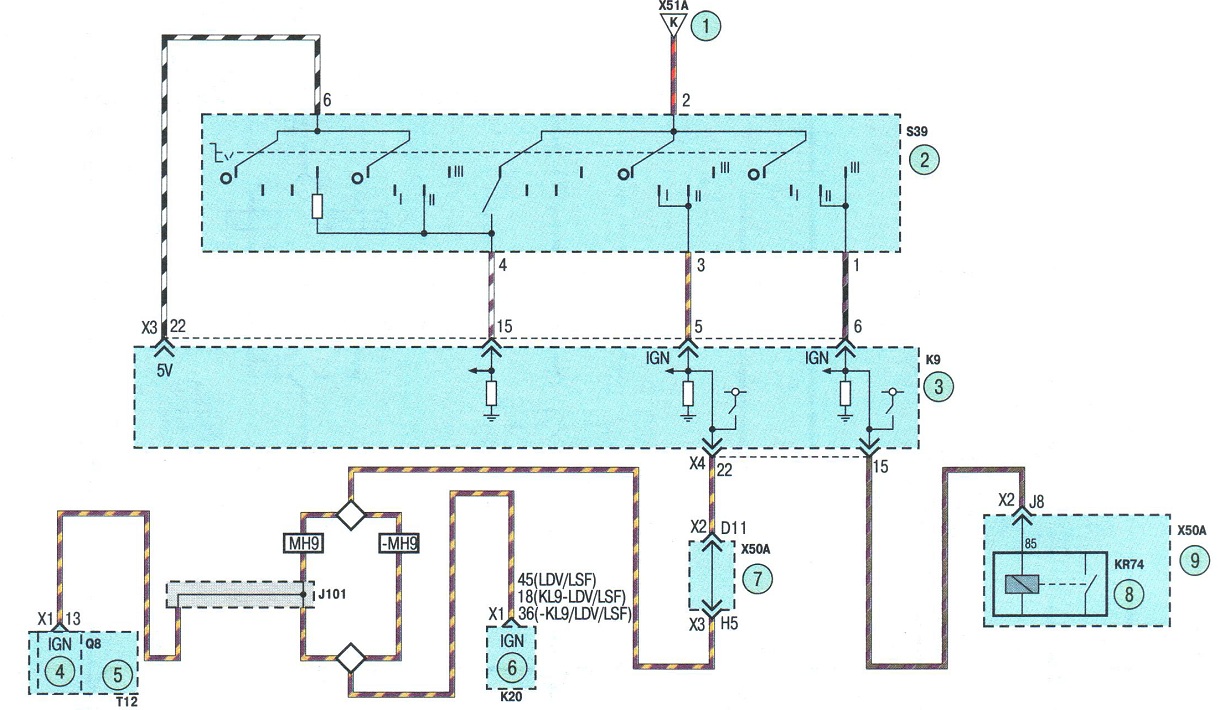

Схема 9 Шевроле Авео (2011+). Выключатель зажигания: 1 - блок предохранителей в панели приборов; 2 - выключатель (замок) зажигания; 3 - блок управления электрооборудованием кузова; 4 - блок электромагнитных клапанов автоматической коробки передач; 5 - разъем автоматической коробки передач; б - блок управления двигателем; 7 - блок предохранителей в моторном отсеке; 8 - главное реле системы зажигания; 9 - блок предохранителей в моторном отсеке

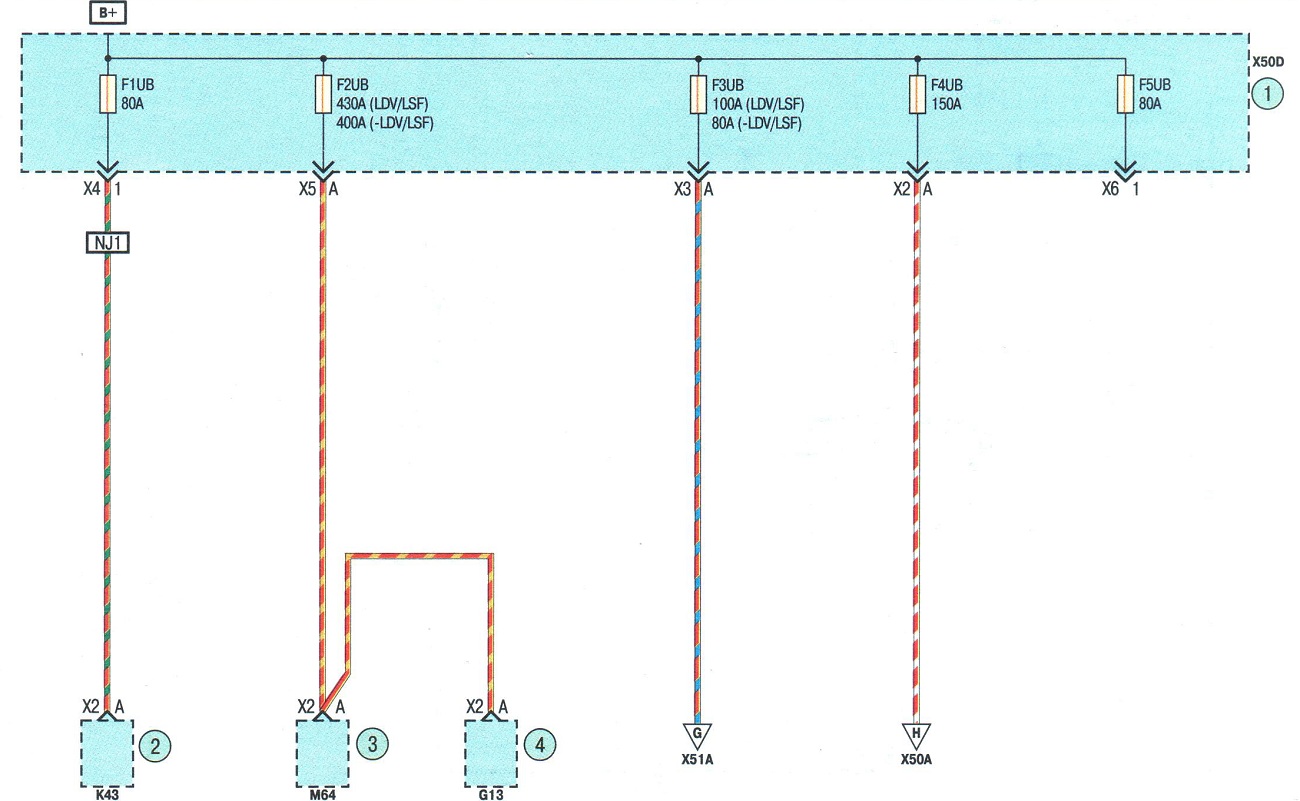

Схема 10 Шевроле Авео (2011+). Блок силовых предохранителей: 1 - блок силовых предохранителей; 2 - блок управления электроусилителем рулевого управления (на автомобилях для Европейского рынка); 3 - стартер; 4 - генератор
