Шевроле Авео (2011+). Электросхемы

Шевроле Авео (2011+). Электросхемы - часть 3

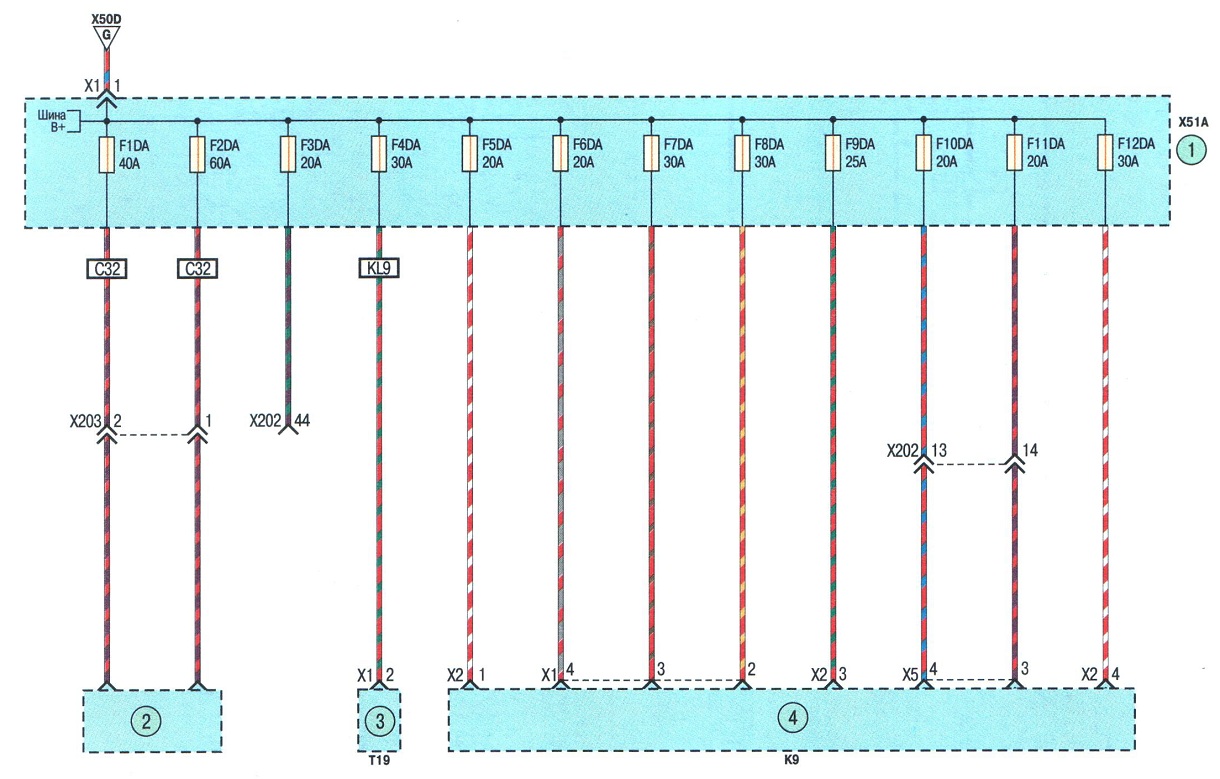

Схема 2а Шевроле Авео (2011+). Потребители, подключенные через монтажный блок панели приборов: 1 - блок предохранителей в панели приборов; 2 - реле дополнительного отопителя; 3 - трансформатор преобразователя напряжения; 4 - блок управления электрооборудованием кузова

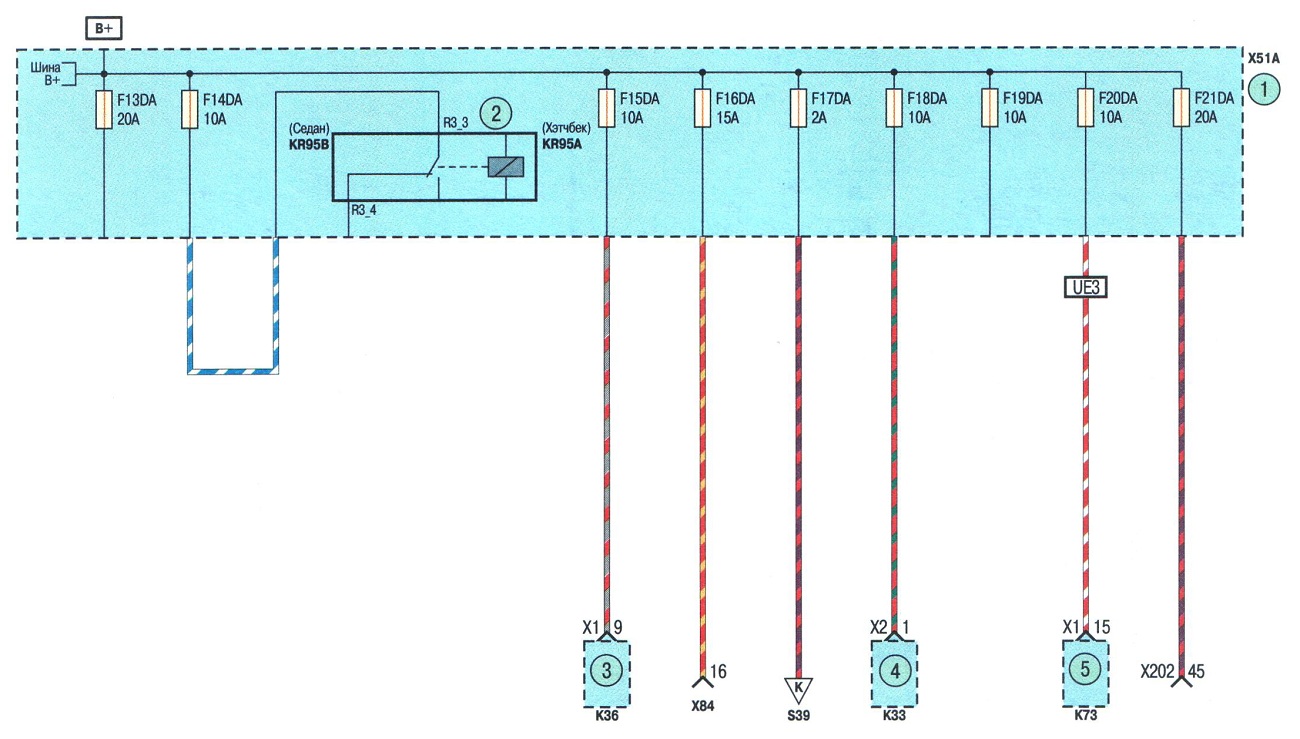

Схема 2б Шевроле Авео (2011+). Потребители, подключенные через монтажный блок панели приборов: 1 - блок предохранителей в панели приборов; 2 - реле замка двери задка; 3 - электронный блок управления системой пассивной безопасности; 4 - блок управления системой отопления, кондиционирования и вентиляции; 5 - блок управления коммуникационными устройствами

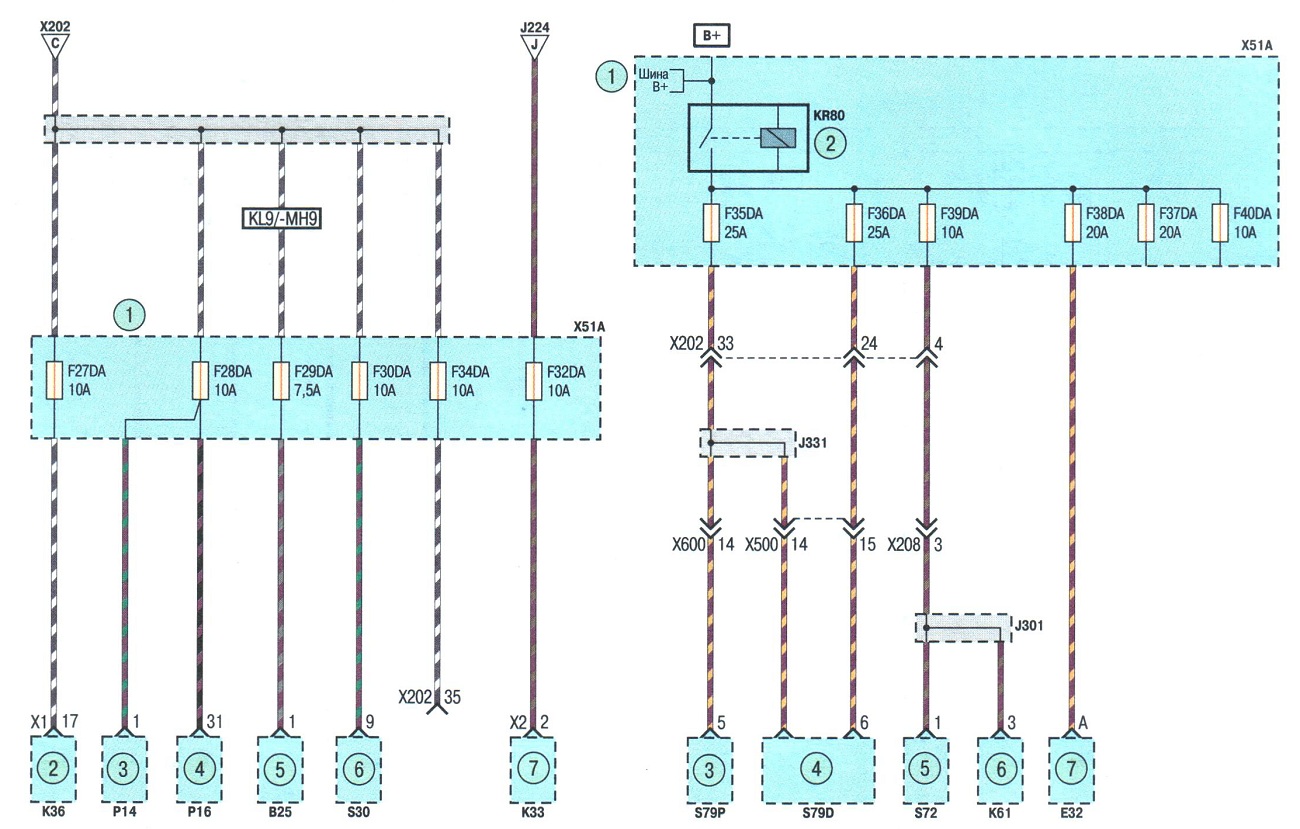

Схема 2в Шевроле Авео (2011+). Потребители, подключенные через монтажный блок панели приборов:
1 - блок предохранителей в панели приборов; 2 - электронный блок диагностики системы пассивной безопасности; 3 - сигнализатор отключения подушки безопасности; 4 - панель приборов; 5 - датчик положения педали сцепления; б - переключатель наружного освещения; 7 - блок управления системой отопления, кондиционирования и вентиляции
Схема 2г. Потребители, подключенные через монтажный блок панели приборов:
1 - блок предохранителей в панели приборов; 2 - резервное реле; 3 - переключатель стеклоподъемника правой передней двери; 4 - переключатель стеклоподъемника левой передней двери; 5 - переключатель люка крыши; б - блок управления люком крыши; 7 - прикуриватель
