Шевроле Авео (2011+). Электросхемы

Шевроле Авео (2011+). Электросхемы - часть 4

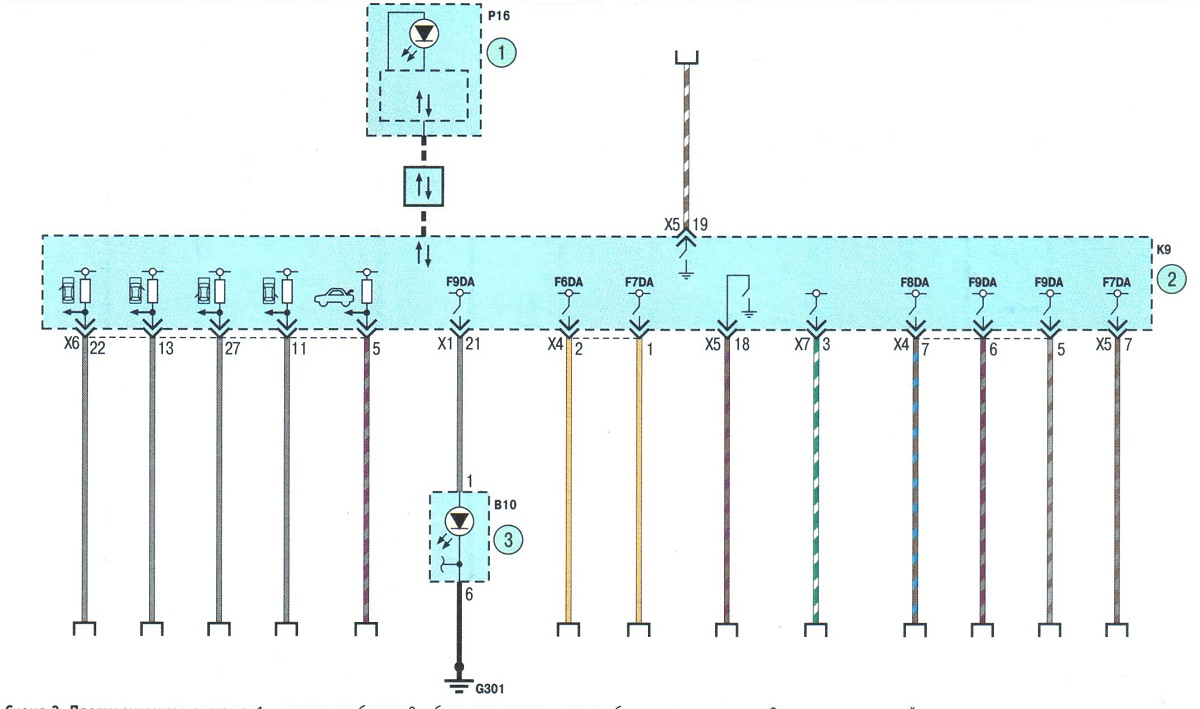

Схема 3 Шевроле Авео (2011+). Противоугонная система: 1 - панель приборов; 2 - блок управления электрооборудованием кузова; 3 - датчик солнечной освещенности

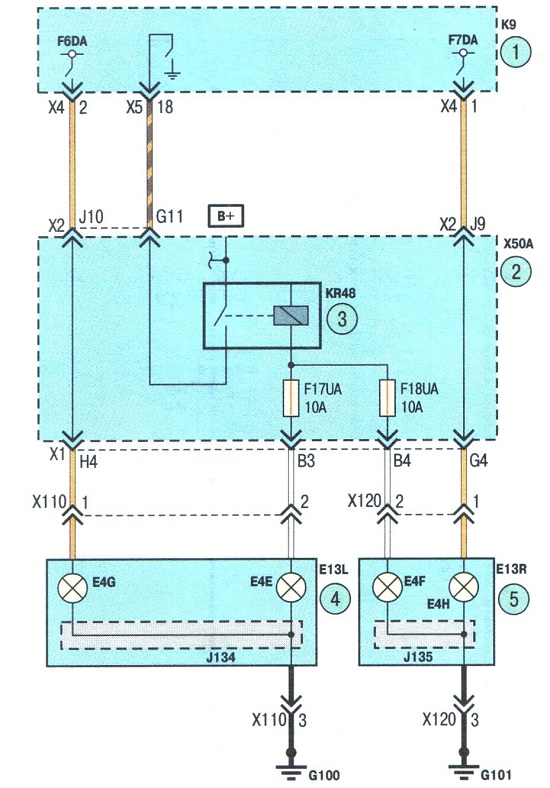

Схема 4 Шевроле Авео (2011+). Блок-фары: 1 - блок управления электрооборудованием кузова; 2 - блок предохранителей в моторном отсеке; 3 - реле дальнего света фар; 4 - левая блок-фара; 5 - правая блок-фара

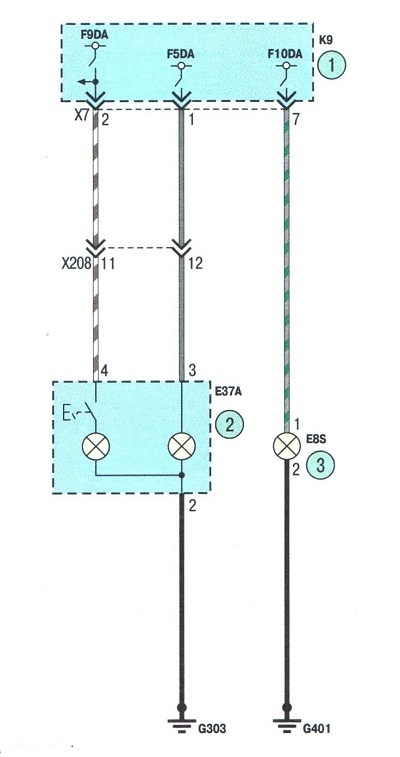

Схема 5 Шевроле Авео (2011+). Освещение салона: 1 - блок управления электрооборудованием кузова; 2 - плафон освещения салона; 3 - плафон освещения багажника
