Шевроле Ланос (Sens). Задняя подвеска

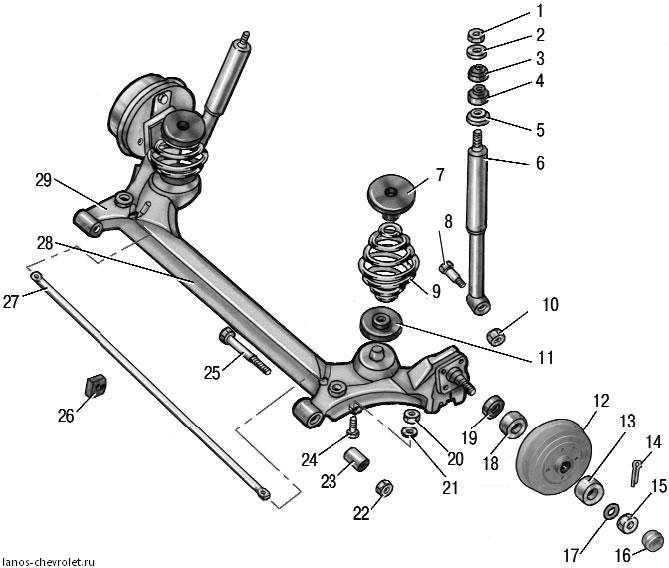

рисунок - 7.5. Задняя подвеска: 1 – гайка верхней опоры амортизатора; 2, 5, 21 – шайбы; 3, 4 – резиновые втулки; 6 – амортизатор; 7 – верхняя прокладка пружины; 8, 24, 25 – болты; 9 – пружина задней подвески; 10, 20, 22 – гайки; 11 – нижняя прокладка пружины; 12 – тормозной барабан; 13 – наружный подшипник; 14 – шплинт; 15 – гайка; 16 – защитный колпак; 17 – стопорная шайба; 18 – внутренний подшипник; 19 – сальник; 23 – сайлентблок; 26 – подушки стабилизатора; 27 – стабилизатор; 28 – балка задней подвески; 29 – рычаг подвески

Задняя подвеска ( рисунок - 7.5) полунезависимая, рычажно-пружинная с продольными рычагами, шарнирно закрепленными на кузове автомобиля и связанными между собой поперечной балкой U-образного сечения. Продольные рычаги соединены с кузовом сайлентблоками. Пружины подвески переменной жесткости (бочкообразные) Верхние и нижние концы пружин опираются на упругие резиновые прокладки.

В балке подвески установлен стабилизатор поперечной устойчивости торсионного типа.

На рычагах подвески болтами закреплены нижние концы телескопических гидравлических амортизаторов двустороннего действия. Верхние концы амортизаторов прикреплены к кузову через резиновые подушки.

Ступицы задних колес, выполненные за одно целое с тормозными барабанами, установлены на двух конических роликовых подшипниках.

Углы установки задних колес заданы конструктивно и в эксплуатации не регулируются. Возможен лишь контроль состояния задней подвески по углам установки
