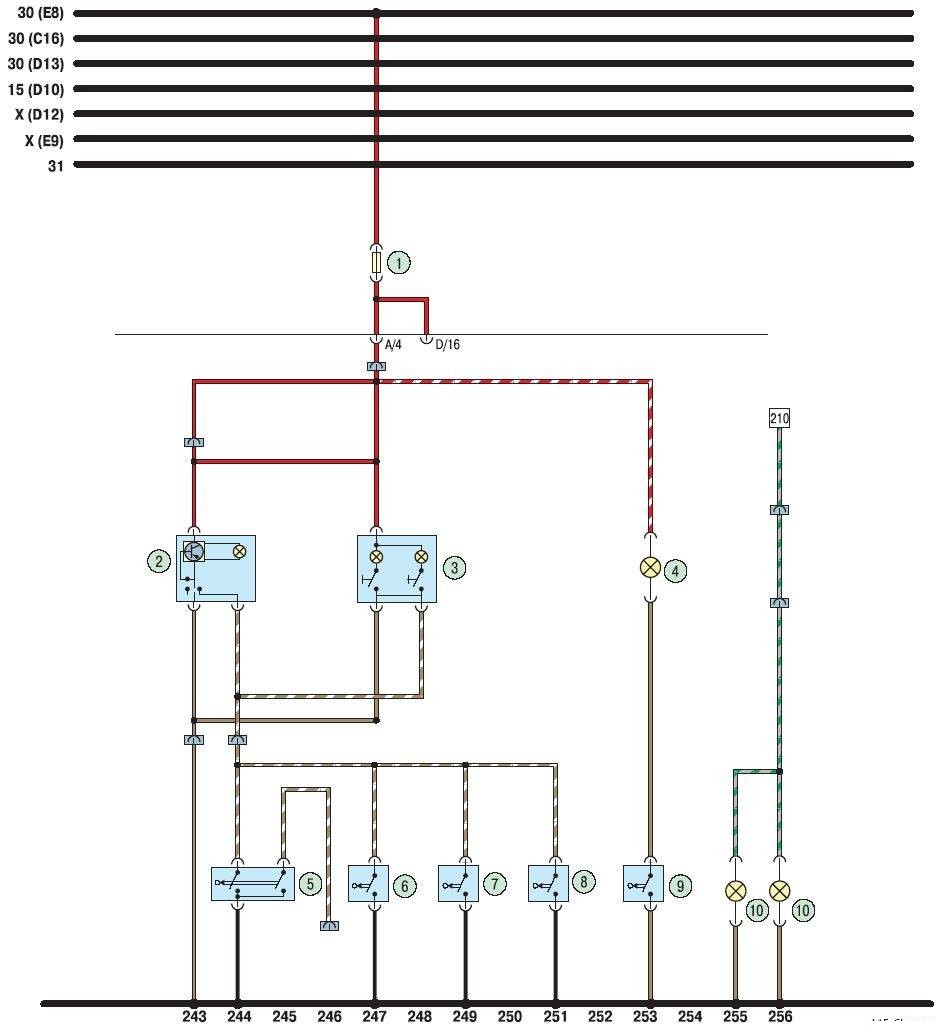

Чери Амулет. Электросхема внутреннего освещения, освещения номера

1 - предохранитель (15 А); 2 - устройство задержки выключения плафона освещения салона; 3 - плафон освещения салона; 4 - лампа освещения багажника; 5 - выключатель плафона освещения салона при открывании левой передней двери; 6 - выключатель плафона освещения салона при открывании правой передней двери; 7 - выключатель плафона освещения салона при открывании правой задней двери; 8 - выключатель плафона освещения салона при открывании левой задней двери; 9 - выключатель освещения багажника; 10 - лампа освещения регистрационного знака
