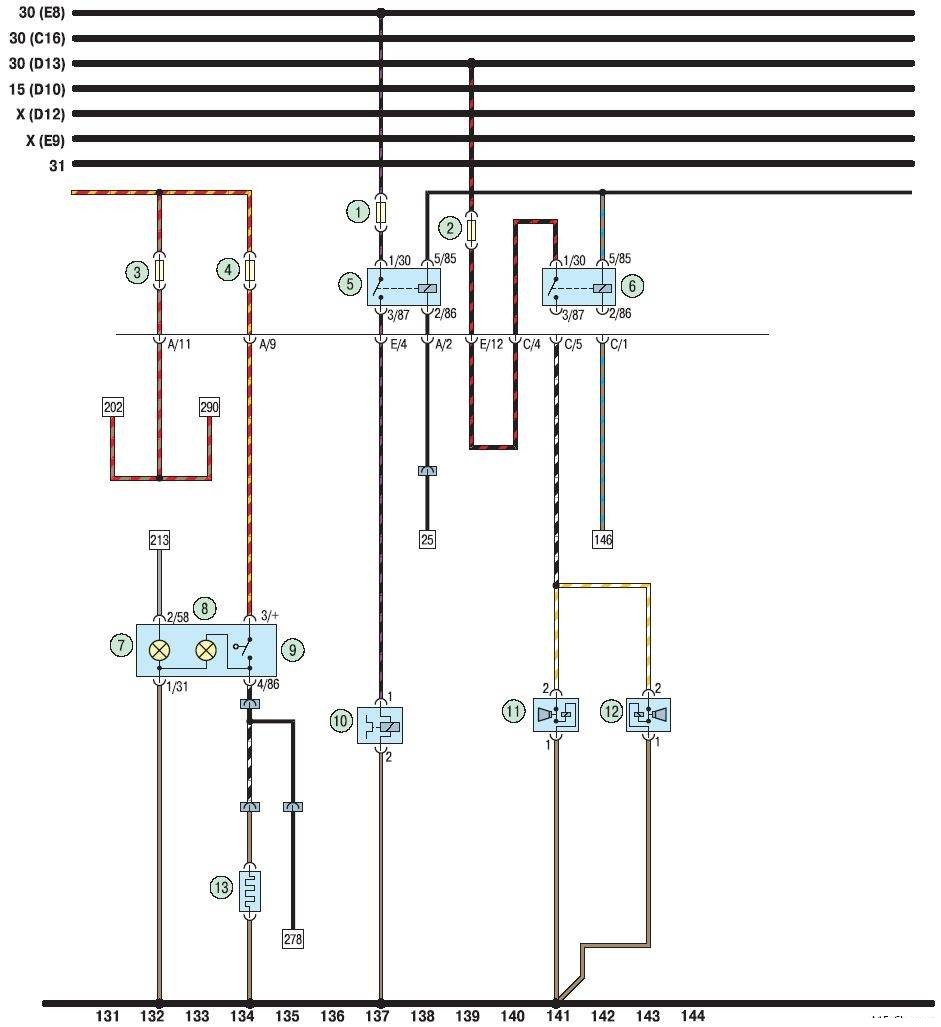

Чери Амулет. Электросхема муфты компрессора кондиционера, звукового сигнала, Обогрева заднего стекла

1 - предохранитель (10 А); 2 - предохранитель (20 А) звукового сигнала; 3 - предохранитель (20 А); 4 - предохранитель (20 А) обогрева заднего стекла; 5 - реле электромагнитной муфты компрессора кондиционера; 6 - реле звукового сигнала; 7 - лампа подсветки кнопки включения обогрева заднего стекла; 8 - контрольная лампа включения обогрева заднего стекла; 9 - выключатель обогрева заднего стекла; 10 - электромагнитная муфта компрессора кондиционера; 11, 12 - звуковой сигнал; 13 - обогреватель заднего стекла
