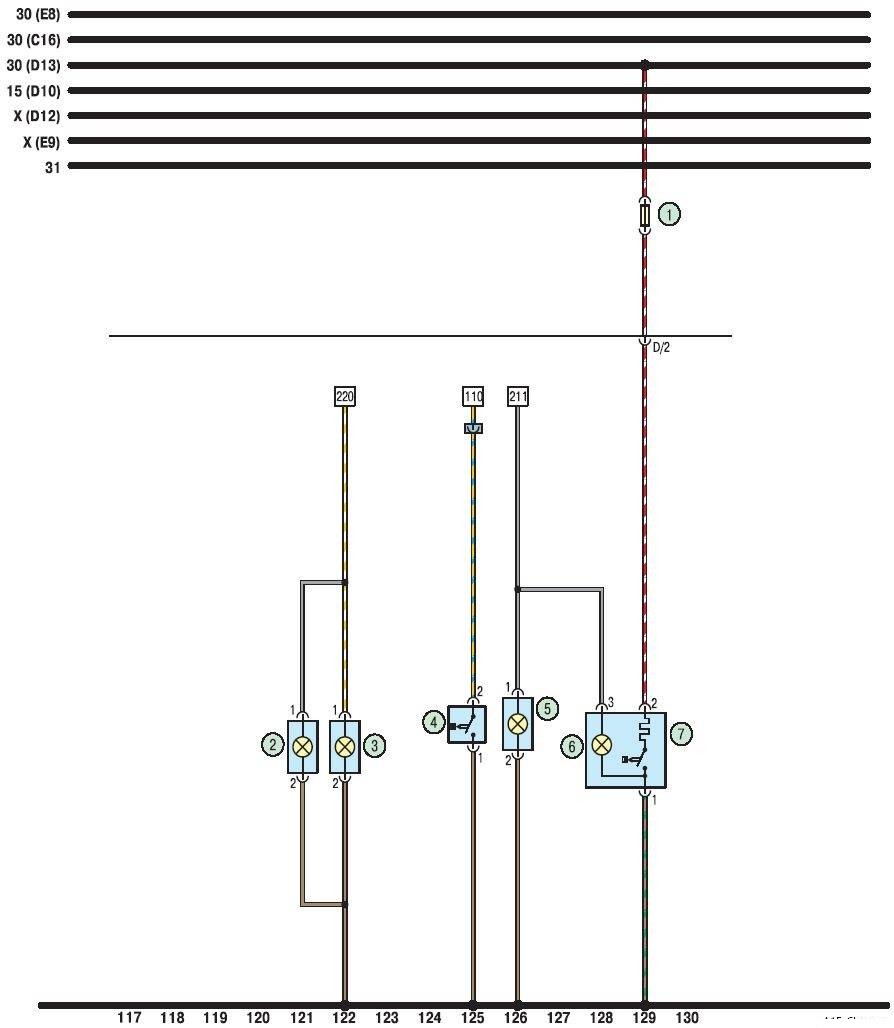

Чери Амулет. Электросхема противотуманных фар, прикуривателя, лампы кондиционера

1 - предохранитель (15 А) прикуривателя; 2 - лампа правой передней противотуманной фары; 3 - лампа левой передней противотуманной фары; 4 - выключатель кондиционера; 5 - контрольная лампа включения кондиционера; 6 - лампа подсветки патрона прикуривателя; 7 - прикуриватель
