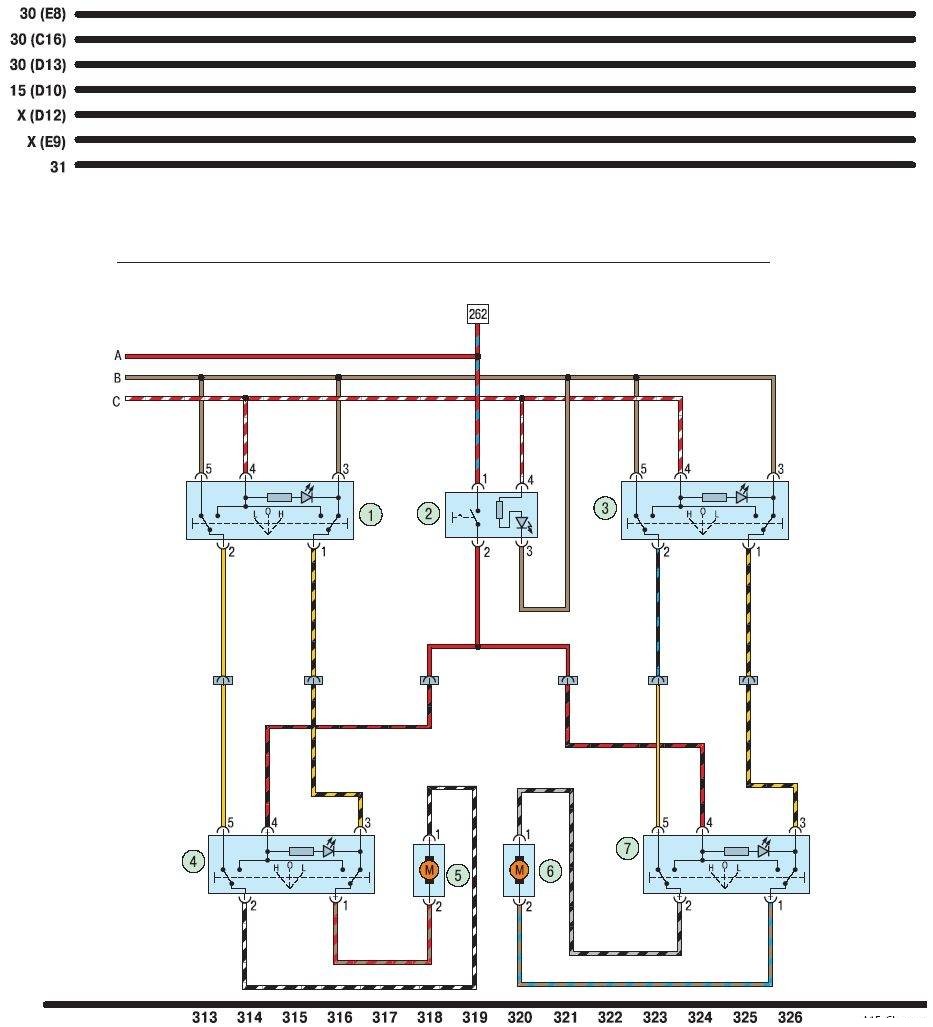

Чери Амулет. Электросхема блока выключателей стеклоподъёмников




1, 4 - выключатель стеклоподъёмника левой задней двери; 2 - выключатель блокировки задних стеклоподъёмников; 3, 7 - выключатель стеклоподъёмника правой задней двери; 5 - электромотор стеклоподъёмника левой задней двери; 6 - электромотор стеклоподъёмника правой задней двери
