Конфигурация



нового



поворотного



устройства



190

Настраиваемые



конфигурации



поворотных



устройств



выдаются



как



пункты



в



таблице

выбора



новых



поворотных



устройств

.

Их



можно



выбирать



так



же

,

как



выбирается

базовая



конфигурация



поворотного



устройства

.

Также



можно



сохранить



больше

одной



настраиваемой



конфигурации



для



одного



поворотного



устройства

:

1.

Снова



начните



процедуру



с



базовой



конфигурацией



установленного



поворотного



устройства

.

2.

Настройте



коррекцию



устройства



смены



инструмента



и



смещения



сетки

,

как



необходимо

.

3.

Сохраните



эту



конфигурацию



с



новым



именем

.

Также



можно



перенести



настраиваемые



конфигурации



поворотного



устройства



на

другие



станки

.

Система



управления



сохраняет



файлы



настроек



поворотного

устройства



в



папке



User Data / My Rotary



в



диспетчере



устройств

(

[LIST PROGRAM]

) (

список



программ

).

Можно



перенести



эти



файлы



в



папку

User Data / My Rotary



на



другом



станке

,

чтобы



эти



конфигурации



стали

доступны



в



таблице



Выбор



новых



поворотных



устройств



на



этом



станке

.

F6.18:

Файлы



настроек



поворотного



устройства



на



вкладке



Данные



Пользователя

Коррекция



смены



инструмента



для



поворотного



устройства

После



определения



оси



поворотного



устройства



в



системе



управления



станка



можно

задать



коррекцию



смены



инструмента

.

Это



определяет



безопасное



положение



для

поворотного



стола



во



время



смены



инструмента

.

1.

В



режиме



толчковой



подачи



толчковой



подачей



переместите



оси



в



положение

,

которое



необходимо



использовать



как



положение



смены



инструмента

.

2.

Нажмите



[SETTING]

 (

настройка

)

и



выберите



вкладку



Поворотное



устройство

.

3.

Выделите



одну



из



осей



в



таблице



Текущие



настройки



поворотного



устройства

.

Программирование



опций



191

4.

Нажмите



[

ВСТАВ

]

,

чтобы



определить



текущее



положение



как



положение



коррекции



смены



инструмента

.

5.

Если



выдается



запрос

,

введите



имя



настраиваемой



конфигурации

.

Запрос



для



ввода



имени



конфигурации



выдается

,

только



если



изменения



вносятся



в



базовую



конфигурацию



в



первый



раз

.

В



противном



случае



система



управления



сохраняет



изменения



в



текущей



настраиваемой



конфигурации

.

Смещение



сетки



поворотного



устройства

Смещение



сетки



поворотного



устройства



используется



для



задания



нового

положения



начала



координат



для



поворотного



устройства

.

1.

В



режиме



толчковой



подачи



толчковой



подачей



переместите



оси



в



положение

,

которое



необходимо



использовать



как



положение



с



коррекцией

.

2.

Нажмите



[SETTING]

 (

настройка

)

и



выберите



вкладку



Поворотное



устройство

.

3.

Выделите



одну



из



осей



в



таблице



Текущие



настройки



поворотного



устройства

.

4.

Нажмите



[ALTER]

 (

изменить

),

чтобы



определять



текущее



положение



оси



как



координаты



смещения



сетки

.

5.

Если



выдается



запрос

,

введите



имя



настраиваемой



конфигурации

.

Запрос



для



ввода



имени



конфигурации



выдается

,

только



если



изменения



вносятся



в



базовую



конфигурацию



в



первый



раз

.

В



противном



случае



система



управления



сохраняет



изменения



в



текущей



настраиваемой



конфигурации

.

Выключение



и



включения



поворотных



осей

Выключенная



поворотная



ось



не



перемещается

,

но



ее



конфигурация



сохраняется

.

Выключение



поворотной



оси

 –

это



хороший



способ



временно



прекратить

использование



поворотной



оси

,

не



снимая



ее



полностью



со



станка

.

Включенные



поворотные



оси



имеют



отметку



в



поле



в



таблице



Текущие



настройки

поворотного



устройства

.

F6.19:

[1]

Включенная



поворотная



ось

, [2]

Выключенная



поворотная



ось

.

1.

Выделите



ось

,

которую



необходимо



выключить



или



включить

.

2.

Нажмите



[EMERGENCY STOP]

 (

аварийный



останов

).

3.

Нажмите



[ENTER]

 (

ввод

).

1

2

Включение



СУВИ

/

ДКД



192

ПРИМЕЧАНИЕ

:

При



выключении



оси



система



управления



не



должна



быть



в

режиме



толчковой



подачи

.

При



появлении



сообщения



Неверный

режим



нажмите

  [MEMORY]  (

память

)

для



смены



режима

,

а

затем



нажмите

  [SETTING]  (

настройка

)

для



возврата



на

страницу



поворотного



устройства

.

Система



управления



переключает



включенное



состояние



поворотной



оси

.

4.

Для



продолжения



работы



выключите



состояние



[EMERGENCY STOP]



(

аварийная



остановка

).

6.13.2

Включение



СУВИ

/

ДКД

Если



конфигурация



поворотного



устройства



правильна



и



правильно



установлены

настройки



нулевой



точки



поворотного



аппарата

  (

НТПА

)

станка

 (255-257),

можно

использовать



систему



управления



вершиной



инструмента

  (

СУВИ

)

и



динамические

коррекции



детали

  (

ДКД

).

Дальнейшую



информацию



о



СУВИ



см

.

на



странице

350

.

Дальнейшую



информацию



о



ДКД



см

.

на



странице

350

.

ПРИМЕЧАНИЕ

:

Чтобы



использовать



систему



управления



вершиной

инструмента

 (

СУВИ

)

и



динамические



коррекции



детали

 (

ДКД

),

определения



оси



и



установка



поворотного



устройства



должны

соответствовать



стандарту

 ANSI,

где



оси

 A, B

и

  C

совершают



поворот



вокруг



осей

 X, Y

и

 Z,

соответственно

.

При

включении



СУВИ

/

ДКД



необходимо



убедиться

,

что

конфигурация



корректна

.

1.

На



странице



Поворотное



устройство



нажмите



[F4]

.

Выдается



всплывающее



окно



Подтвердить



конфигурацию



СУВИ

/

ДКД

.

Программирование



опций



193

F6.20:

Всплывающее



окно



подтверждения



конфигурации



СУВИ

/

ДКД

. [1]

Конфигурация



оси

 A

и

 C, [2]

Конфигурация



оси

 B

и

 C

2.

Если



конфигурация



поворотного



устройства



соответствует



схеме

,

нажмите



[

ВВОД

]

,

чтобы



подтвердить



это

.

Это



включает



СУВИ

/

ДКД

.

Если



конфигурация



станка



не



соответствует



схеме

,

необходимо



внести



изменения

,

чтобы



добиться



соответствия

,

например

,

возможно



потребуется



повторно



определить



буквы



осей



или



изменить



ориентацию



поворотного



устройства

.

3.

После



включения



СУВИ

/

ДКД



нажмите

 F3,

чтобы



сохранить



конфигурацию



поворотного



устройства

.

Если



не



сохранить



конфигурацию

,

то



СУВИ

/

ДКД



выключится



при



выключении



станка

.

6.13.3

Нулевая



точка



поворотного



аппарата



станка

 (

НТПА

)

Этот



Коррекция



нулевой



точки



поворотного



аппарата



станка

 (

НТПА

) –

это



настройки

системы



управления

,

которые



определяют



центры



вращения



для



поворотного



стола

относительно



положения



начала



координат



линейных



осей

.

Система



управления

использует



НТПА



для



работы



системы



управления



вершиной



инструмента

 (

СУВИ

)

и

динамической



коррекции



детали

  (

ДКД

)

для



обработки



с



использованием

 4-

й



и

 5-

й

оси

.

Для



определения



нулевой



точки



НТПА



использует



настройки

 255, 256

и

 257.

255

 –

Коррекция



нулевой



точки

 X

поворотного



аппарата



станка

256

 –

Коррекция



нулевой



точки

 Y

поворотного



аппарата



станка



257

 –

Коррекция



нулевой



точки

 Z

поворотного



аппарата



станка

1

2

Нулевая



точка



поворотного



аппарата



станка

 (

НТПА

)



194

Значение

,

сохраненное



во



всех



этих



настройках

, –

это



расстояние



от



положения

начала



координат



линейной



оси



до



центра



вращения



поворотной



оси

.

Единицы

измерения

 –

это



текущие



единицы



измерения



станка

 (

как



определено



настройкой

 9).

ПРИМЕЧАНИЕ

:

На



станках



со



встроенными

 4-

й



и

 5-

й



осями

,

например

,

UMC-750,

начальные



коррекции



НТПА



задаются



на

заводе

-

изготовителе

.

Пользователю



не



нужно



задавать

начальные



значения



для



этих



станков

.

Необходимо



выполнить



процедуры



регулировок



НТПА



в



следующих



случаях

:

•

После



установки



нового



поворотного



устройства



на



фрезерный



станок

,

если

необходимо



использовать



СУВИ

/

ДКД

.

•

После



удара



станка

.

•

После



изменения



выравнивания



станка

.

•

Если



необходимо



убедиться

,

настройки



НТПА



корректны

.

Настройка



НТПА



включает

 2

этапа

:

грубая



и



точная

.

Этап



грубой



настройки

устанавливает



значения



НТПА

,

которые



система



управления



использует



для



этапа

точной



настройки

.

В



общем

,

этап



грубой



настройки



выполняется



только



при

установке



нового



оборудования

,

или



если



нет



уверенности

,

что



текущие



настройки

НТПА



достаточно



близки



к



корректным



для



процедуры



точной



настройки

.

Обе



процедуры



грубой



и



точной



настройки



НТПА



используют



измерительную



головку

детали

,

для



получения



значений



в



макропеременных

,

которые



затем



передаются



в

соответствующие



настройки

.

Необходимо



изменить



значения



вручную

,

потому



что

значения



настройки



невозможно



задать



через



макрос

.

Это



защищает



их



от

случайного



изменения



в



середине



программы

.

ПРИМЕЧАНИЕ

:

Эти



инструкции



предполагают

,

что



система



измерения

головкой



установлена



и



нормально



откалибрована

.

Грубая



настройка



НТПА

В



ходе



выполнения



этой



процедуры



устанавливаются



исходные



величины



для



НТПА

,

которые



затем



уточняются



при



выполнении



процесса



точной



настройки

.

Имейте



в

виду

,

что



эту



процедуру



необходимо



выполнять



только



после



установки



нового

поворотного



устройства

,

или



если



нет



уверенности

,

что



текущие



значения



НТПА

достаточно



точны



для



выполнения



процедуры



точной



настройки

.

Для



выполнения

этой



процедуры



необходимо



знать



диаметр



центрального



отверстия



в



планшайбе

поворотного



аппарата

.

Программирование



опций



195

1.

Установите



в



шпиндель



измерительную



головку



детали



или



подайте



команду



на



ее



установку

.

2.

Толчковой



подачей



переместите



наконечник



головки



примерно



на

 0.4" (10

мм

)

примерно



над



центром



кольцевого



калибра



или



расточенного



отверстия

.

3.

Нажмите



[EDIT]

 (

редактировать

).

4.

Выберите



вкладку



СВП

,

затем



используйте



клавишу



курсора



[RIGHT]

 (

вправо

)

для



выбора



Измерение



головкой

,

Калибровка

,

Калибровка



НТПА

,

а



затем



–

Грубая



настройка



НТПА

.

5.

Выделите



переменную



C

,

а



затем



введите



диаметр



кольцевого



калибра



или



расточенного



отверстия

.

Нажмите



[ENTER]

 (

ввод

).

6.

Выделите



переменную



H

,

а



затем



введите



примерное



расстояние



между



поверхностью



планшайбы



поворотного



аппарата



и



центром



вращения



наклонной



платформы

.

Нажмите



[ENTER]

 (

ввод

).

ПРИМЕЧАНИЕ

:

Это



расстояние



составляет



примерно

 2"

на

 UMC-750;

для

других



агрегатов



этот



размер



можно



узнать



на

компоновочном



чертеже



конкретного



поворотного

устройства

,

или



использовать



процедуру



на



странице

200.

7.

Нажмите



[CYCLE START]

 (

запуск



цикла

),

чтобы



немедленно



выполнить



программу



измерения



головкой



в



режиме



РВД

,

или



нажмите



[F4]



чтобы



вывести



программу



измерения



головкой



в



буфер



обмена



или



РВД

,

чтобы



выполнить



позже

.

8.

Когда



программа



измерения



головкой



выполняется

,

она



автоматически



присваивает



значения



макропеременным



#10121

,

#10122



и



#10123

.

Эти



переменные



показывают



расстояние



перемещения



оси



от



нулевой



точки



поворотного



аппарата



станка



от



положения



начала



координат



осей

 X, Y

и

 Z.

Запишите



значения

.

ПРИМЕЧАНИЕ

:

Нажмите

  [CURRENT COMMANDS]  (

текущие



команды

)

и

выберите



вкладку



Переменные



макросов



для



просмотра

переменных

.

Когда



курсор



находится



в



окне

,

можно



ввести

номер



макропеременной



и



нажать



клавишу



курсора

  [DOWN]

(

вниз

)

для



перехода



к



этой



переменной

.

9.

Введите



значения



из



макропеременных

 #10121, #10122

и

 #10123

в



настройки



255, 256

и

 257,

соответственно

.

10.

Выполните



процедуру



точной



настройки



НТПА

.

Нулевая



точка



поворотного



аппарата



станка

 (

НТПА

)



196

Точная



настройка



НТПА

Используйте



эту



процедуру

,

чтобы



получить



окончательные



значения



для



настроек

НТПА

.

Можно



также



использовать



эту



процедуру

,

чтобы



проверить



текущие



значения

настройки



по



новым



показаниям

,

чтобы



убедиться

,

что



текущие



значения



правильны

.

Если



необходимо



использовать



эту



процедуру

,

чтобы



проверить



текущие



значения

настройки

,

прежде



всего



убедитесь

,

что



значения



настройки

,

с



которых



начинается

проверка

,

близки



к



правильным

.

Нулевые



значения



вызывают



сигнал



об



ошибке

.

Если



настройки



слишком



сильно



отличаются

,

измерительная



головка



не



будет

прикасаться



к



базирующему



шарику



при



перемещениях



в



разные



положения



во

время



цикла

.

Процесс



грубой



настройки



НТПА



устанавливает



соответствующие

начальные



параметры

,

поэтому

,

если



вы



не



уверены



в



текущих



значениях

,

необходимо



сначала



выполнить



процесс



грубой



настройки



НТПА

.

Для



выполнения



этой



процедуры



необходим



базирующий



шарик



с



магнитным

держателем

.

1.

Установите



базирующий



шарик



на



стол

.

ВАЖНО

:



Чтобы



стойка



базирующего



шарика



не



мешала



измерительной

головке

,

установите



стойку



шарика



под



углом



примерно

 45

градусов



к



оси

X.

F6.21:

Базирующий



шарик



под



углом

 45

градусов



относительно



оси

 X (

показан

 UMC)

2.

Установите



в



шпиндель



измерительную



головку



детали



или



подайте



команду



на



ее



установку

.

3.

Установите



измерительную



головку



детали



над



базирующим



шариком

.

4.

Нажмите



[EDIT]

 (

редактировать

).

X

~45°

Программирование



опций



197

5.

Выберите



вкладку



СВП

,

затем



используйте



клавишу



курсора



[RIGHT]

 (

вправо

)

для



выбора



Измерение



головкой

,

Калибровка

,

Калибровка



НТПА

,

а



затем



–

Точная



настройка



НТПА

.

6.

Выделите



переменную



B

,

а



затем



введите



диаметр



базирующего



шарика

.

Нажмите



[ENTER]

 (

ввод

).

7.

Нажмите



[CYCLE START]

 (

запуск



цикла

),

чтобы



немедленно



выполнить



программу



измерения



головкой



в



режиме



РВД

,

или



нажмите



[F4]



чтобы



вывести



программу



измерения



головкой



в



буфер



обмена



или



РВД

,

чтобы



выполнить



позже

.

8.

Когда



программа



измерения



головкой



выполняется

,

она



автоматически



присваивает



значения



макропеременным



#10121

,

#10122



и



#10123

.

Эти



переменные



показывают



расстояние



перемещения



оси



от



нулевой



точки



поворотного



аппарата



станка



от



положения



начала



координат



осей

 X, Y

и

 Z.

Запишите



значения

.

ПРИМЕЧАНИЕ

:

Нажмите

  [CURRENT COMMANDS]  (

текущие



команды

)

и

выберите



вкладку



Переменные



макросов



для



просмотра

переменных

.

Когда



курсор



находится



в



списке



переменных

,

можно



ввести



номер



макропеременной



и



нажать



клавишу

курсора

 [DOWN] (

вниз

)

для



перехода



к



этой



переменной

.

9.

Введите



значения



из



макропеременных

 #10121, #10122

и

 #10123

в



настройки



255, 256

и

 257,

соответственно

.

6.13.4

Создание



программ



для



пяти



осей

Коррекции

1.

Нажмите



[OFFSET]

 (

коррекция

)

и



выберите



вкладку



ДЕТАЛЬ

.

2.

Толчковой



подачей



переместите



оси



к



нулевой



точке



обрабатываемой



детали

.

Информацию



о



толчковой



подаче



см

.

на



странице

111

.

3.

Выделите



ось



и



номер



коррекции

.

4.

Нажмите



[PART ZERO SET]

 (

установка



нуля



детали

),

чтобы



автоматически



сохранить



текущие



координаты



станка



по



этому адресу

.

Создание



программ



для



пяти



осей



198

ПРЕДОСТЕРЕЖЕНИЕ

:

Если



используются



автоматически



сгенерированные

значения



коррекции



на



длину



инструмента

,

необходимо

оставить



значения



коррекции



детали



по



оси

 Z

на



ноль

.

Ненулевые



значения



коррекции



детали



по



оси

 Z

оказывают

отрицательное



влияние



на



автоматически



сгенерированные

значения



коррекции



на



длину



инструмента



и



могут



вызвать

удар



станка

.

5.

Коррекции



координат



детали

 X

и

 Y

всегда



даются



как



отрицательные



значения



от



начала



координат



станка

.

Рабочие



координаты



вводятся



в



таблицу



только



в



виде



чисел

.

Для



ввода



значения

 X

X-2.00



в



G54



выделите



столбец



Ось

 X



в



строке



G54

,

введите



-2.0



и



нажмите



[F1]



для



сохранения



значения

.

Примечания



по



программированию



для



пяти



осей

Векторы



подвода



программы

  (

траектории



перемещающегося



инструмента

)

к

обрабатываемой



детали



на



безопасном



расстоянии



выше



или



сбоку

обрабатываемой



детали

.

Это



важно

,

если



программирование



векторов



подвода

выполняется



в



режиме



ускоренного



перемещения

 (

G00

),

потому



что



оси



прибудут



в

запрограммированное



положение



в



разное



время

:

ось

,

находившаяся



на



меньшем

расстоянии



от



заданного



положения

,

прибудет



первой

,

а



находившиеся



на



большем

расстоянии

 –

последними

.

Однако



линейное



перемещение



на



высокой



скорости

подачи



заставляет



оси



прибывать



в



положение



по



команде



одновременно

,

при



этом

исключается



возможность удара

.

Коды

 G

Должен



действовать



режим



обратнозависимой



подачи



G93



для



одновременного

перемещения



оси

 4-

или

 5-,

однако

,

если



фрезерный



станок



поддерживает



функцию

«

Система



управления



вершиной



инструмента

», (

G234

)

можно



использовать



G94

(

подача



в



минуту

).

См

.

G93



на



странице

314



где



указана

дополнительная информация

.

Ограничьте



постпроцессор

  (

программное



обеспечение

 CAD/CAM)

максимальным

значением

 F

в



G93

,

составляющим

 45000.

Это



максимально



допустимая



скорость

подачи



в



G93

,

режим



обратнозависимой



подачи

.

M-

коды

ВАЖНО

:

При



перемещении



по



любой



оси

,

отличной



от



оси

 5,

включайте

тормоза



оси



поворотного



устройства

.

Обработка



с

отключенными



тормозами



приводит



к



чрезмерному

износу редукторов

.

M10

/

M11



включает



и



выключает



тормоз



четвертой



оси

.

Программирование



опций



199

M12

/

M13



включает



и



выключает



тормоз



пятой



оси

.

Во



время



резания



по



осям

 4

или

 5

станок



приостанавливается



между



блоками

.

Во

время



этой



паузы



отключаются



тормоза



поворотной



оси

.

Во



избежание



этой

задержки



и



для



более



стабильного



выполнения



программы



программируйте



M11

и

/

или



M13



непосредственно



перед



G93

. M-

коды



выключают



тормоза

,

обеспечивая

более



плавное



и



непрерывное



перемещение

.

Помните

,

что



если



тормоза



не



будут

повторно



включены

,

то



они



будут



оставаться



выключенными



неограниченное время

.

Настройки

Ниже



указаны



настройки

,

используемые



для



программирования



осей

 4

и

 5.

Для

 4-

ой



оси

:

•

Настройка



34

 -

диаметр

 4-

й



оси

Для

 5-

ой



оси

:

•

Настройка



79

 -

диаметр

 5-

й



оси

Для



оси

,

сопоставленной



оси

 4

или

 5:

•

Настройка

 48:

зеркальное



отражение



оси

 A

•

Настройка

 80:

зеркальное



отражение



оси

 B

•

Настройка

 250:

зеркальное



отражение



оси

 C

Настройке



85

  (

макс

.

радиусная



обработка



углов

)

необходимо



присвоить



значение

0.0500

для



резания



по



оси

 5.

Настройки



ниже

 0.0500

перемещают



станок



ближе



к

абсолютному



останову



и



вызывают



неравномерное



перемещение

.

Можно



также



использовать



G187 Pn Ennnn

,

чтобы



задать



уровень



плавности



в

программе

,

чтобы



замедлить



оси

.

G187



временно



отменяет



настройку

 85.

См

.

страницу

349

,

где



имеется



дальнейшая



информация

.

Толчковая



подача

 4-

й



и

 5-

й



осей

Толчковая



подача



поворотных



осей



работает



так



же

,

как



толчковая



подача



линейных

осей

:

вы



выбираете



ось



и



шаг



толчковой



подачи

,

а



затем



используете



маховичок

толчковой



подачи



или



клавиши



толчковой



подачи

,

чтобы



переместить



ось

.

В



режиме

толчковой



подачи

,

нажмите



клавишу



толчковой



подачи



[+A/C +B]



или



[-A/C -B]

,

чтобы



выбрать

 4-

ю



ось

.

Чтобы



выбрать

 5-

ю



ось

,

нажмите



[SHIFT]

,

а



затем



[+A/C +B]

или



[-A/C -B]

.

Система



управления



помнит



последнюю



выбранную



поворотную



ось

,

и



[+A/C +B]

или



[-A/C -B]



продолжают



управлять



выбранной



осью

,

пока



не



будет



выбрана



другая

ось

.

Например

,

после



выбора

 5-

й



оси

,

как



указано



выше

,

при



каждом



нажатии

[+A/C +B]



или



[-A/C -B]

 5-

я



ось



перемещается



толчковой



подачей

.

Чтобы



снова

выбрать

 4-

ю



ось

,

нажмите

 SHIFT,

а



затем



[+A/C +B]



или



[-A/C -B]

.

Теперь



при



каждом

следующем



нажатии



[+A/C +B]



или



[-A/C -B]



будет



перемещаться

 4-

я



ось

.

Коррекция



центра



вращения



наклонной



оси

 (

наклонно

-

поворотные



устройства

)



200

6.13.5

Коррекция



центра



вращения



наклонной



оси



(

наклонно

-

поворотные



устройства

)

Эта



процедура



определяет



расстояние



между



плоскостью



планшайбы



поворотной

оси



и



осевой



линией



наклонной



оси



на



наклонно

-

поворотных



устройствах

.

Значение

коррекции



требуется



при



работе



с



некоторыми



программными



продуктами САПР

.

Это



значение



также



может



потребоваться



для



грубой



настройки



коррекций



НТПА

.

См

.

страницу



194

,

где



указана



дальнейшая



информация

.

F6.22:

Схема



коррекции



центра



вращения



наклонной



оси

 (

вид



сбоку

): [1]

Коррекция



центра



вращения



наклонной



оси

, [2]

Наклонная



ось

, [3]

Плоскость



планшайбы



поворотной



оси

.

F6.23:

Иллюстрация



процедуры



центра



вращения



наклонной



оси

.

Метки



с



числами



на



этой



схеме



соответствуют



номерам



шага



в



процедуре

.

1.

Толчковой



подачей



перемещайте



наклонную



ось

,

пока



планшайба



поворотного



аппарата



не



окажется



в



вертикальном



положении

.

Установите



циферблатный



индикатор



на



шпинделе



станка

 (

или



другой



поверхности

,

на



которую



не



влияют



1

2

3

1

3

4 - 5

Программирование



опций



201

перемещения



стола

)

и



выполните



замер



индикатором



по



торцу



платформы

.

Обнулите циферблатный



индикатор

.

ПРИМЕЧАНИЕ

:

Ориентация



поворотного



устройства



на



столе



определяет

,

какая



линейная



ось



перемещается



толчковой



подачей



в



этих

шагах

.

Если



наклонная



ось



параллельна



оси

 X,

используйте



в

этих



шагах



ось

 Y.

Если



наклонная



ось



параллельна



оси

 Y,

используйте



в



этих



шагах



ось

 X.

2.

Задайте



нулевое



значение



положения



оператора



оси

 X

или

 Y.

3.

Переместите



толчковой



подачей



наклонную



ось



на

 180

градусов

.

4.

Выполните



измерение



торца



платформы



с



того



же



самого



направления

,

что



и



первое



измерение

:

a.

Прижмите



призму

 1-2-3

к



торцу



платформы

.

b.

Выполните



замер



индикатором



по



торцу



призмы

,

которая



прижата



к



торцу



платформы

.

c.

Толчковой



подачей



переместите



ось

 X

или

 Y,

чтобы



обнулить



индикатор

,

касающийся



призмы

.

5.

Считайте



новое



положение



оператора



оси

 X

или

 Y.

Для



определения



значения



коррекции



центра



вращения



наклонной



оси



разделите



это



значение



на

 2.

6.14

Макросы

 (

опция

)



6.14.1

Введение



в



макросы

ПРИМЕЧАНИЕ

:

Эта



функция



системы



управления



является



дополнительной

,

за



информацией



о



том

,

как



приобрести



ее

,

обращайтесь



в

местный



дилерский



центр



компании

 Haas.

Макросы



добавляют



системе



управления



возможности



и



гибкость

,

которые



не



могут

быть



обеспечены



стандартными

 G-

кодами

.

Возможно



использовать

:

для



работы



с

семействами



деталей

,

специализированными



стандартными



циклами

,

для



сложных

перемещений



и



управления



дополнительными



устройствами

.

Возможности

почти безграничны

.

Введение



в



макросы



202

Макрос

 –

это



программа

/

подпрограмма

,

которую



можно



выполнять



несколько



раз

.

Макрокоманда



может



присваивать



значение



переменной

,

выполнять



чтение

значения



переменной

,

проверять



выражение

,

выполнять



условный



или



безусловный

переход



к



в



другую



точку



в



программе



или



повторять



определенную



часть



программы

по



условию

.

Вот



несколько



примеров



применения



макрокоманд

.

Приводимые



примеры

схематичны



и



не



представляют



собой



законченные макропрограммы

.

•

Инструменты



для



немедленного



крепления



на



столе

 -

Многие



процедуры

наладки



можно



частично



автоматизировать



для



помощи



оператору

.

Можно

резервировать



инструменты



для



специфических



ситуаций

,

которые



не

предвиделись



во



время



разработки



приложения

.

Например

,

предположим

,

что

в



компании



используется



стандартный



прихват



с



группой



болтовых



отверстий

.

Если



после



наладки



обнаружено

,

что



приспособлению



потребуется

дополнительный



прихват

,

и



если



в



макроподпрограмме

 2000

запрограммировано



сверление



последовательности



болтовых



отверстий

прихвата

,

то



следующая



процедура

,

состоящая



только



из



двух



пунктов

, –

это

все

,

что



нужно



для



того

,

чтобы



добавить



прихват



к приспособлению

:

a)

Толчковой



подачей



переместите



станок



в



координаты

 X, Y

и

 Z

на



угол

,

где



необходимо



поместить



прихват

.

Прочитайте



координаты



на



экране станка

.

b)

Выполните



следующую



команду



в



режиме



РВД

:

G65 P2000 Xnnn Ynnn Znnn Annn ;

где



nnn

 –

это



координаты

,

определенные



в



пункте

a).

Здесь



макрос

 2000

(

P2000

)

выполняет



работу

,

так



как



он



предназначен



для



сверления



группы



болтовых



отверстий



для



болтов



прихвата



под



заданным



углом

 A.

По



сути



это



специализированный



стандартный цикл

.

•

Простые



повторяющиеся



последовательности

 -

Повторяющиеся

последовательности



можно



определить



при



помощи



макросов



и



сохранить

.

Например

:

a)

Схемы



отверстия



под



болт

b)

Шлицевание

c)

Угловые



схемы

,

любое



количество



отверстий

,

под



любым



углом

,

с



любыми



промежутками

d)

Специальная



обработка

,

такая



как



мягкие



кулачки

e)

Матричные



схемы

 (

например

, 12

поперек



и

 15

вниз

)

f)

Обработка



поверхности



летучей



фрезой

 (

например

, 12

дюймов



на

 5

дюймов



с



помощью

 3-

дюймовой



летучей фрезы

)

•

Автоматическая



настройка



коррекции



на



основании



программы

 -

С

помощью



макросов



можно



задать



коррекцию



координат



в



каждой



программе

,

что



облегчает



процедуру



наладки



и



позволяет



сократить



количество



ошибок

(

макропеременные



#2001-2800

).

Программирование



опций



203

•

Измерение



головкой

 -

Использование



измерительной



головки



расширяет

возможности



станка

,

вот



несколько примеров

:

a)

Профилирование



детали



для



определения



неизвестных



размеров



для



последующей обработки

.

b)

Калибровка



инструментов



для



учета



значений



коррекции



и



износа

.

c)

Ревизия



перед



обработкой



для



определения



припусков



на отливках

.

d)

Ревизия



после



обработки



для



определения



значений



параллелизма



и



плоскопараллельности

,

а



также координат

.

Полезные

 G-

и



М

-

коды

M00

,

M01

,

M30

 -

Останов



программы

G04

 –

Задержка

G65 Pxx

 –

Вызов



макроподпрограммы

.

Допускается



передача



переменных

.

M96 Pxx Qxx



Условный



локальный



переход

,

когда



дискретный



входной



сигнал



равен

0

M97 Pxx

 –

Вызов



локальной



подпрограммы

M98 Pxx

 –

Вызов



подпрограммы

M99

 –

Возврат



из



подпрограммы



или



цикл

G103

 -

Предел



опережающего



просмотра



блоков

.

Коррекция



на



режущий



инструмент

недопустима

.

M109

 -

Интерактивный



ввод



оператора

 (

см

.

страницу

376

)

Округление

Система



управления



хранит



десятичные



числа



в



виде



бинарных



величин

.

Таким

образом

,

значения

,

хранящиеся



в



переменных

,

могут



отклоняться



на

 1

наименьший

значимый



разряд

.

Например

,

число

 7,

сохраненное



в



макропеременной



#10000

,

может



в



дальнейшем



при



чтении



принять



значение

 7.000001, 7.000000

или

 6.999999.

Если



оператор был

IF [#10000 EQ 7]… ;

он



может



возвращать



неверные



данные

.

В



таких



обстоятельствах



безопаснее

следующий



способ



программирования

IF [ROUND [#10000] EQ 7]… ;

Такая



проблема



возникает



обычно



только



при



сохранении



в



макропеременной



целых

чисел

,

которые



вы



ожидаете



в



последующем



получить



без



дробной части

.

Введение



в



макросы



204

Опережающий



просмотр

Опережающий



просмотр

 -

очень



важное



понятие



в



программировании



с

использованием



макропрограмм

.

Система



управления



пытается



обработать



как

можно



больше



строк



программы



заранее

,

чтобы



ускорить



процесс



обработки

.

Сюда

входит



и



интерпретация



макропеременных

.

Например

,

#12012 = 1 ;

G04 P1. ;

#12012 = 0 ;

Предполагается

,

что



эта



последовательность



ВКЛЮЧИТ



мощность



на



выходе

,

подождет

 1

секунду



и



выключит



ее

.

Однако



опережающий



просмотр



заставит

выходной



сигнал



включиться

,

затем



немедленно



выключиться

,

пока



система

управления



обрабатывает



задержку

.

G103 P1



используется



для



ограничения

опережающего



просмотра

 1

блоком

.

Для



нормальной



работы



этого



примера

измените



текст



программы

,

как



указано ниже

:

G103 P1 (

См

.

раздел



руководства



о



кодах

 G,

где



есть

) ;

(

подробное



описание

 G103) ;

#12012=1 ;

G04 P1. ;

#12012=0 ;

Опережающий



просмотр



блоков



и



удаление



блока

Система



управления

 Haas

использует



опережающий



просмотр



блоков



для



чтения



и

подготовки



к



блокам



текста



программы

,

которые



поступают



после



текущего



блока

текста



программы

.

Это



позволяет



системе



управления



равномерно



выполнять

переходы



от



одного



перемещения



к



следующему

.

G103



задает



предел



того

,

насколько



далеко



вперед



система



управления



осуществляет



просмотр



блоков



текста

программы

.

Адресный



код

 P

nn



в



G103



задает

,

насколько



далеко



вперед



допускается

выполнение



опережающего



просмотра



системой



управления

.

Дополнительную

информацию



см

.

в



разделе



G103



на



странице



318

.

Режим



удаления



блока



позволяет



выборочно



пропускать



блоки



текста



программы

.

Используйте



символ



/



в



начале



блоков



программы

,

которые



необходимо



пропустить

.

Нажмите



[BLOCK DELETE]

 (

удаление



блока

),

чтобы



войти



в



режим



удаления



блока

.

Пока



включен



режим



удаления



блока

,

система



управления



не



выполняет



блоки

,

отмеченные



символом



/

.

Например

:

Использование

/M99 (

возврат



из



подпрограммы

) ;

перед



блоком



с

M30 (

Конец



программы



и



обратная



перемотка

) ;

делает



подпрограмму



основной



программой

,

если



режим



[BLOCK DELETE]

(

удаление



блока

)

включен

.

Программа



используется



как



подпрограмма

,

пока

удаление



блока выключено

.

Программирование



опций



205

6.14.2

Примечания



по



работе

Макропеременные



сохраняются



или



загружаются



через



общий



сетевой



ресурс



или

порт

 USB,

аналогично



настройкам



и коррекции

.

Страница



отображения



переменных

Макропеременные



#10000

 -

#10999



отображаются



и



изменяются



на



экране

CURRENT COMMANDS (

текущие



команды

).

NOTE:



В



обмене



данными



внутри



станка



к



макропеременным



с

  3

цифрами



добавляется

 10000.

Например

:

Макрос

 100

отображается



как

 10100.

1.

Для



доступа



к



странице



Макропеременных



нажмите



[CURRENT COMMANDS]



(

текущие



команды

)

и



воспользуйтесь



навигационными



клавишами

.

Когда



блок



управления



интерпретирует



программу

,

изменения



переменных



и



результаты



отображаются



на



странице



дисплея



Макропеременные

.

2.

Для



присвоения



значения



макропеременной



введите



значение

 (

максимальное



– 999999.000000),

а



затем



нажмите



[ENTER]

 (

ввода

).

Нажмите



[ORIGIN]



(

ИСХОДН

),

чтобы



удалить



макропеременные

,

при



этом



отображается



всплывающее



удаления



записи

.

Сделайте



выбор



из



предложенных



вариантов



и нажмите



[ENTER]

 (

ввод

).

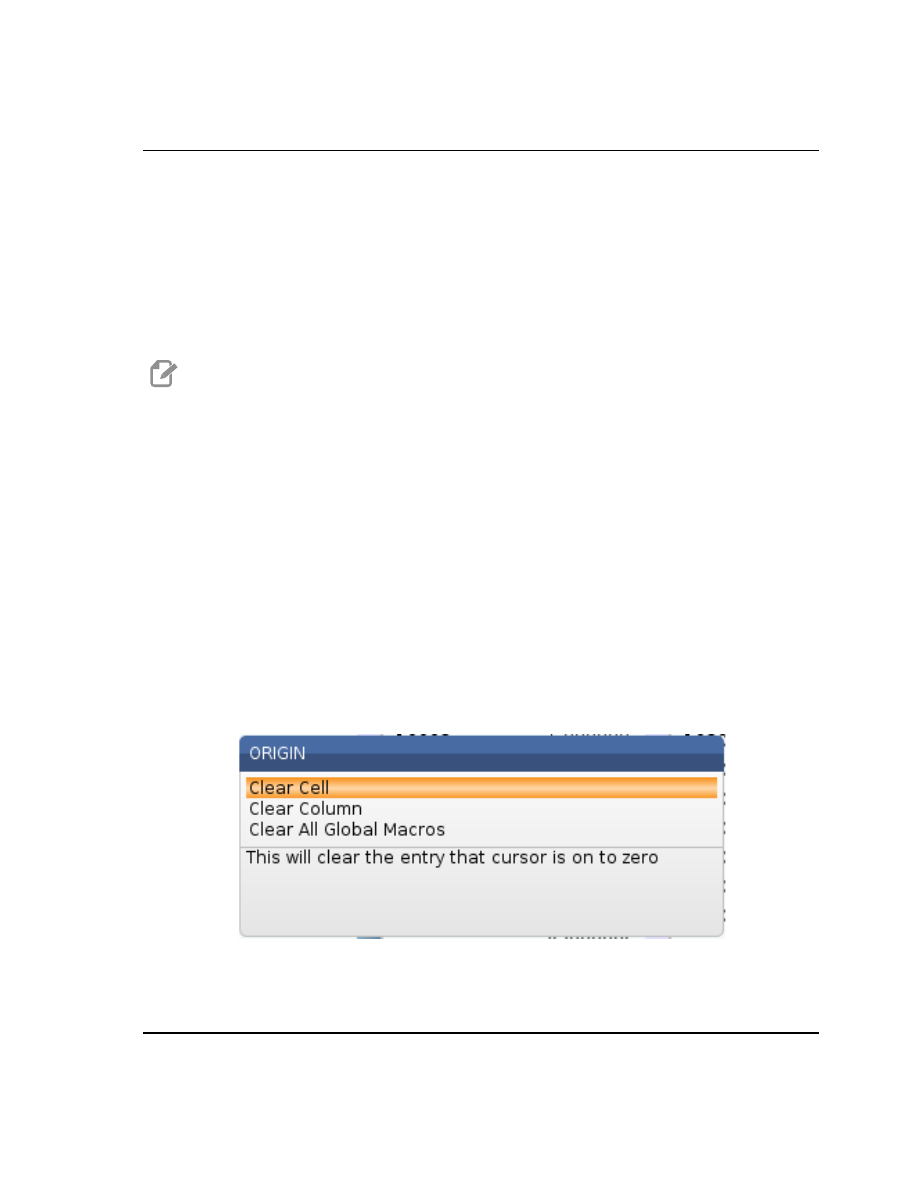

F6.24:

[ORIGIN]

 (

ИСХОДН

)

всплывающее



окно



удаления



записи

.

Очистить ячейку

 -

Удаляет



данные



выделенной



ячейки



и



задает



нулевое



значение

.

Очистить столбец

 -

Удаляет



данные



в



активном



столбце



с



курсором



и



задает



нулевое



значение

.

Очистить все глобальные макросы

:

удаляет



записи



глобальных



макросов



(

макросы

 1-33, 10000-10999)

и



задает



нулевое



значение

.















содержание      ..     11      12      13      14     ..
