Haas Руководство оператора фрезерного станка 96-RU8210 (Редакция A Aпрель 2016 г) - часть 11

Внешняя



подпрограмма

 (M98)



158

При



использовании



M98

:

•

Код



P

 (

nnnnn

)

совпадает



с



номером



программы

 (

Onnnnn

)

подпрограммы

.

•

Подпрограмма



должна



находиться



в



активном



каталоге



или



в



месте

,

указанном

в



настройках

 251/252.

Дополнительную



информацию



о



путях



поиска

подпрограмм



см

.

на



стр

.

408

.

Стандартные



циклы

 -

это



самый



распространенный



вариант



использования

подпрограмм

.

Например

,

можно



поместить



координаты

 X

и

 Y

серии



отверстий



в

отдельной



программе

.

Затем



можно



вызвать



эту



программу



как



подпрограмму



со

стандартным



циклом

.

Вместо



однократной



записи



координат



для



каждого

инструмента

,

можно



однократно



записывать



координаты



для



любого



количества

инструментов

.

5.10.1

Внешняя



подпрограмма

 (M98)

Внешняя



подпрограмма

 -

это



отдельная



программа

,

к



которой



обращается



основная

программа

.

Используйте



M98



для



вызова



внешних



подпрограмм

,

указывая



Pnnnnn

для



ссылки



на



номер



вызываемой



программы

.

Когда



программа



вызывает



подпрограмму



M98

,

система



управления



пытается



найти

подпрограмму



в



каталоге



главной



программы

.

Если



системе



управления



не



удается

найти



подпрограмму



в



каталоге



основной



программы

,

она



пытается



найти



ее



в

местоположении

,

указанном



в



настройке

 251.

Дальнейшую



информацию



см

.

на

странице

.

Если



системе



управления



не



удается



найти



подпрограмму

,

подается

сигнал



об



ошибке

.

В



этом



примере



подпрограмма

 (

программа

 O40008)

задает

 8

положений

.

Она



также

включает



команду



G98



при



перемещении



между



положениями

 4

и

 5.

Это



заставляет

ось

 Z

возвратиться



к



начальной



точке



вместо



плоскости

 R,

так



что



инструмент

перемещается



над



зажимной



оснасткой

.

Основная



программа

 (

программа

 O40007)

задает

 (3)

различных



стандартных



цикла

:

1.

G81



Центровочное



сверление



в



каждом



положении

2.

G83



Сверление



с



периодическим



выводом



инструмента



в



каждом



положении

3.

G84



Нарезание



резьбы



метчиком



в



каждом



положении

Каждый



стандартный



цикл



вызывает



подпрограмму



и



выполняет



операцию



в



каждом

положении

.

%

O40007 (

Пример



программы



внешней



подпрограммы

) ;

(G54 X0 Y0 -

центральная



левая



часть



детали

 ) ;

(Z0 -

сверху



на



детали

) ;

(T1 -

это



центровочное



сверло

) ;

(T2 -

это



сверло

) ;

(T3 -

это



метчик

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

безопасный



запуск

) ;

Программирование



159

G00 G54 X1.5 Y-0.5 (

ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S1000 M03 (

шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z1. (

Коррекция



на



инструмент

 1

включена

) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G81 G99 Z-0.14 R0.1 F7. (

начало

 G81) ;

M98 P40008 (

вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

Дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T2 M06 (

Выбор



инструмента

 2) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G54 X1.5 Y-0.5 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S2082 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H02 Z1. (

коррекция



на



инструмент

 1

вкл

) ;

M08 (

подача



СОЖ



вкл

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G83 G99 Z-0.75 Q0.2 R0.1 F12.5 (

начало

 G83) ;

M98 P40008 (

вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

Дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T3 M06 (

Выбор



инструмента

 3) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G54 X1.5 Y-0.5 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S750 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H03 Z1. (

Коррекция



на



инструмент

 3

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G84 G99 Z-0.6 R0.1 F37.5 (

Начало

 G84) ;

M98 P40008 (

Вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

Внешняя



подпрограмма

 (M98)



160

G53 Y0 (

исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

%

F5.19:

Шаблон



подпрограммы

Подпрограмма

%

O40008 (

Подпрограмма

) ;

X0.5 Y-0.75 (2-

е



положение

) ;

Y-2.25 (3-

е



положение

) ;

G98 X1.5 Y-2.5 (4-

е



положение

) ;

(

Возврат



в



исходную



точку

) ;

G99 X3.5 (5-

е



положение

) ;

(

Возврат



в



плоскость

 R) ;

X4.5 Y-2.25 (6-

е



положение

) ;

Y-0.75 (7-

е



положение

) ;

X3.5 Y-0.5 (8-

е



положение

) ;

M99 (

Возврат



из



подпрограммы



или



новый



цикл

) ;

%

1

2

3

4

5

6

7

8

G98

G99

Y0.

X0.

2x 0.500

2x 3.500

2x 4.500

2x 1.500

G98

2x 0.500

2x 2.250

2x 2.500

2x 0.750

1

2

3

4

5

6

7

8

Программирование



161

5.10.2

Локальная



подпрограмма

 (M97)

Локальная



подпрограмма

 -

это



блок



кода



в



главной



программе

,

к



которому



главная

программа



обращается



несколько



раз

.

Локальные



подпрограммы



запускаются

(

вызываются

)

с



помощью



M97



и



Pnnnnn

,

который



отсылает



к



номеру



строки



N

локальной подпрограммы

.

Формат



локальной



подпрограммы



требует



окончания



основной



программы



с

помощью



M30

,

а



затем



ввода



локальных



подпрограмм



после



M30

.

Каждая



локальная

подпрограмма



должна



иметь



номер



строки



N



в



начале



и



M99



в



конце

,

который

выполняет



передачу



управления



обратно



к



следующей



строке



в

основной программе

.

Пример



локальной



подпрограммы

% ;

O40009 (

Пример



программы



с



локальной



подпрограммой

) ;

(G54 X0, Y0

в



верхнем



левом



углу



детали

) ;

(Z0 -

сверху



на



детали

) ;

(T1 -

центровочное



сверло

) ;

(T2 -

сверло

) ;

(T3 -

это



метчик

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

X1.5 Y-0.5 (

Ускоренное



перемещение



в

 1-

е



положение

) ;

S1406 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z1. (

Коррекция



на



инструмент

 1

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G81 G99 Z-0.26 R0.1 F7. (

Начало

 G81) ;

M97 P1000 (

Вызов



локальной



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

Дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T2 M06 (

Выбор



инструмента

 2) ;

G00 G90 G40 G49 (

Безопасный



запуск

) ;

G54 X1.5 Y-0.5 (

Ускоренное



перемещение



обратно



в

) ;

(1-

е



положение

) ;

S2082 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H02 Z1. (

Коррекция



на



инструмент

 2

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

Пример



внешней



подпрограммы



со



стандартным



циклом

 (M98)



162

G83 G99 Z-0.75 Q0.2 R0.1 F12.5 (

Начало

 G83) ;

M97 P1000 (

Вызов



локальной



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

Дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T3 M06 (

Выбор



инструмента

 3) ;

G00 G90 G40 G49 (

Безопасный



запуск

) ;

G54 X1.5 Y-0.5 ;

(

Ускоренное



перемещение



обратно



в

 1-

е



положение

) ;

S750 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H03 Z1. (

Коррекция



на



инструмент

 3

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G84 G99 Z-0.6 R0.1 F37.5 (

Начало

 G84) ;

M97 P1000 (

Вызов



локальной



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

(

ЛОКАЛЬНАЯ



ПОДПРОГРАММА

) ;

N1000 (

Начало



локальной



подпрограммы

) ;

X0.5 Y-0.75 (2-

е



положение

) ;

Y-2.25 (3-

е



положение

) ;

G98 X1.5 Y-2.5 (4-

е



положение

) ;

(

Возврат



в



исходную



точку

) ;

G99 X3.5 (5-

е



положение

) ;

(

Возврат



в



плоскость

 R) ;

X4.5 Y-2.25 (6-

е



положение

) ;

Y-0.75 (7-

е



положение

) ;

X3.5 Y-0.5 (8-

е



положение

) ;

M99 ;

% ;

5.10.3

Пример



внешней



подпрограммы



со



стандартным



циклом

 (M98)

%

O40010 (M98_

Пример



стандартного



цикла



внешней

) ;

(

подпрограммы

) ;

(G54 X0, Y0 -

вверху



слева



на



детали

) ;

Программирование



163

(Z0 -

сверху



на



детали

) ;

(T1 -

центровочное



сверло

) ;

(T2 -

сверло

) ;

(T3 -

это



метчик

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

X0.565 Y-1.875 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S1275 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z0.1 (

Коррекция



на



инструмент

 1

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G82 Z-0.175 P0.03 R0.1 F10. (

начало

 G82) ;

M98 P40011 (

вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

Выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T2 M06 (

Выбор



инструмента

 2) ;

G00 G90 G40 G49 (

Безопасный



запуск

) ;

G54 X0.565 Y-1.875 ;

(

Ускоренное



перемещение



обратно



в

 1-

е



положение

) ;

S2500 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H02 Z0.1 (

Коррекция



на



инструмент

 2

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G83 Z-0.72 Q0.175 R0.1 F15. (

начало

 G83) ;

M98 P40011 (

вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

Выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T3 M06 (

Выбор



инструмента

 3) ;

G00 G90 G40 G49 (

Безопасный



запуск

) ;

G54 X0.565 Y-1.875 ;

(

Ускоренное



перемещение



обратно



в

 1-

е



положение

) ;

S900 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H03 Z0.1 (

Коррекция



на



инструмент

 3

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

Внешние



подпрограммы



с



несколькими



закрепленными



деталями

 (M98)



164

G84 Z-0.6 R0.2 F56.25 (

Начало

 G84) ;

M98 P40011 (

Вызов



внешней



подпрограммы

) ;

G80 G00 Z1. M09 (

Отмена



стандартного



цикла

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

%

Подпрограмма

%

O40011 (

Подпрограмма

 M98,

координаты

 X,Y) ;

X1.115 Y-2.75 (2-

е



положение

) ;

X3.365 Y-2.875 (3-

е



положение

) ;

X4.188 Y-3.313 (4-

е



положение

) ;

X5. Y-4. (5-

е



положение

) ;

M99 ;

%

5.10.4

Внешние



подпрограммы



с



несколькими



закрепленными



деталями

 (M98)

Подпрограммы



полезны



для



обработки



одной



и



той



же



детали



в



разных



положениях

X

и

 Y

в



станке

.

Например

,

на



столе



установлено



шесть



тисков

.

Для



каждых



тисков

будет



использоваться



новый



ноль



по

 X, Y.

Обращение



программы



к



ним

осуществляется



с



помощью



коррекции



детали



G54

 –

G59



в



абсолютных



координатах

.

Пользуйтесь



искателем



краев



или



индикатором

,

чтобы



установить



нулевую



точку



для

каждой



детали

.

Используйте



клавишу



установки



нуля



детали



на



странице



коррекции

детали



для



записи



каждого



положения

 X, Y.

После



задания



на



странице



коррекции

положения



начала



координат

 X, Y

для



каждой



обрабатываемой



детали



можно

начинать программирование

.

На



рисунке



показан



вид



настройки



на



столе



станка

.

Например

,

в



каждой



из



этих

шести



деталей



необходимо



сверлением



выполнить



отверстие



в



центре

,

в



нулевых

координатах

X

и

 Y.

Главная



программа

% ;

O40012 (M98_

Внешняя



подпрограмма

,

несколько

) ;

(

приспособлений

) ;

(G54-G59 X0 Y0 -

центр



каждой



детали

) ;

(G54-G59 Z0 -

сверху



на



детали

) ;

(T1 -

сверло

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

Программирование



165

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

X0 Y0 (

Ускоренное



перемещение



в

 1-

е



положение

) ;

S1500 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z0.1 (

Коррекция



на



инструмент

 1

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

G55 (

Изменение



коррекции



детали

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

G56 (

Изменение



коррекции



детали

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

G57 (

Изменение



коррекции



детали

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

G58 (

Изменение



коррекции



детали

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

G59 (

Изменение



коррекции



детали

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

% ;

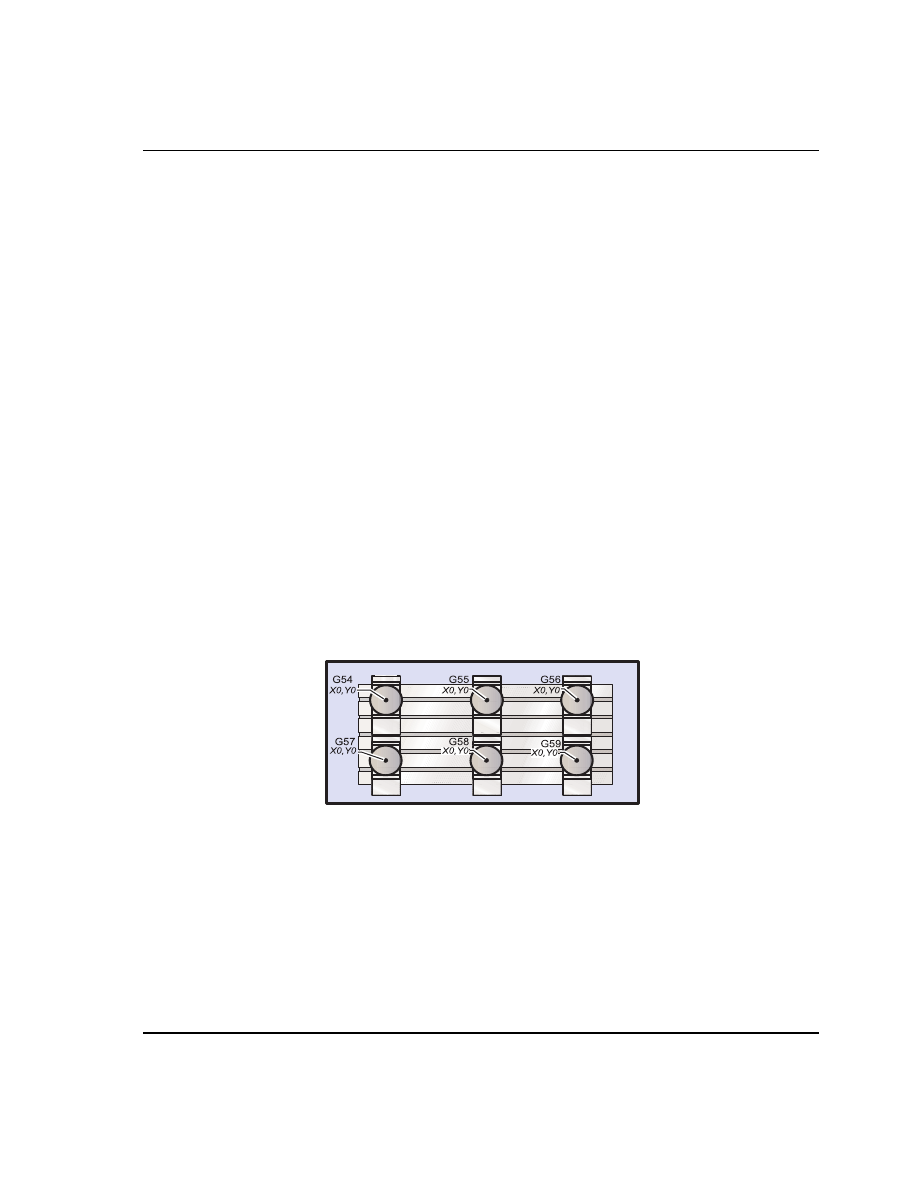

F5.20:

Чертеж



подпрограммы



с



несколькими



закрепленными



деталями

Подпрограмма

% ;

O40013 (M98_

Подпрограмма

) ;

X0 Y0 (

Перемещение



в



ноль



коррекции



детали

) ;

G83 Z-1. Q0.2 R0.1 F15. (

Начало

 G83) ;

G00 G80 Z0.2 M09 (

Отмена



стандартного



цикла

) ;

M99 ;

% ;

Настройка



местоположения



поиска



166

5.10.5

Настройка



местоположения



поиска

Когда



программа



вызывает



подпрограмму

,

система



управления



сначала



выполняет

поиск



подпрограммы



в



активном



каталоге

.

Если



системе



управления



не



удается

найти



подпрограмму

,

она



определяет



область



дальнейшего



поиска



на



основе

настроек

 251

и

 252.

Дополнительную



информацию



см

.

в



описании



этих



настроек

.

Чтобы



создать



список



путей



поиска



в



настройке

 252,

выполните



следующие

действия

.

1.

В



диспетчере



устройств

 (

[LIST PROGRAM]

 (

список



программ

)),

выберите



каталог

,

который



необходимо



добавить



в



список

.

2.

Нажмите



[F3]

.

3.

Выделите



пункт



меню



НАСТРОЙКА

 252



и



нажмите



[ENTER]

 (

ввод

).

Система



управления



добавит



текущий



каталог



в



список



путей



поиска



в



настройке

 252.

Чтобы



просмотреть



список



путей



поиска

,

см

.

значения



настройки

 252

на



странице

Настройки

.

5.11

Подробная



информация



в



Интернете

Обновленная



и



дополнительная



информация

,

включая



полезные



советы

,

рациональные



приемы



работы

,

процедуры



технического



обслуживания



и



другое

,

доступна



в



центре



ресурсов

 Haas

по



ссылке

 diy.HaasCNC.com.

Также



можно

отсканировать



в



мобильное



устройство



код

,

расположенный



ниже

,

чтобы



прямо

перейти



в



центр



ресурсов

:

Программирование



опций



167

Глава

 6:

Программирование



опций

6.1

Введение

В



дополнение



к



стандартным



функциям

,

включенным



в



объем



поставки



станка

,

также

можно



иметь



дополнительное



оборудование



со



специальными



возможностями

программирования

.

В



настоящем



разделе



описано

,

как



программировать



эти



опции

.

Можно



связаться



с



вашим



дилерским



центром



компании

 Haas,

чтобы



купить

большинство



этих



опций

,

если



они



отсутствуют



в



стандартной



комплектации



вашего

станка

.

6.2

Список



функций

В



списке



функций



указаны



как



стандартные

,

так



и



дополнительно



покупаемые



опции

.

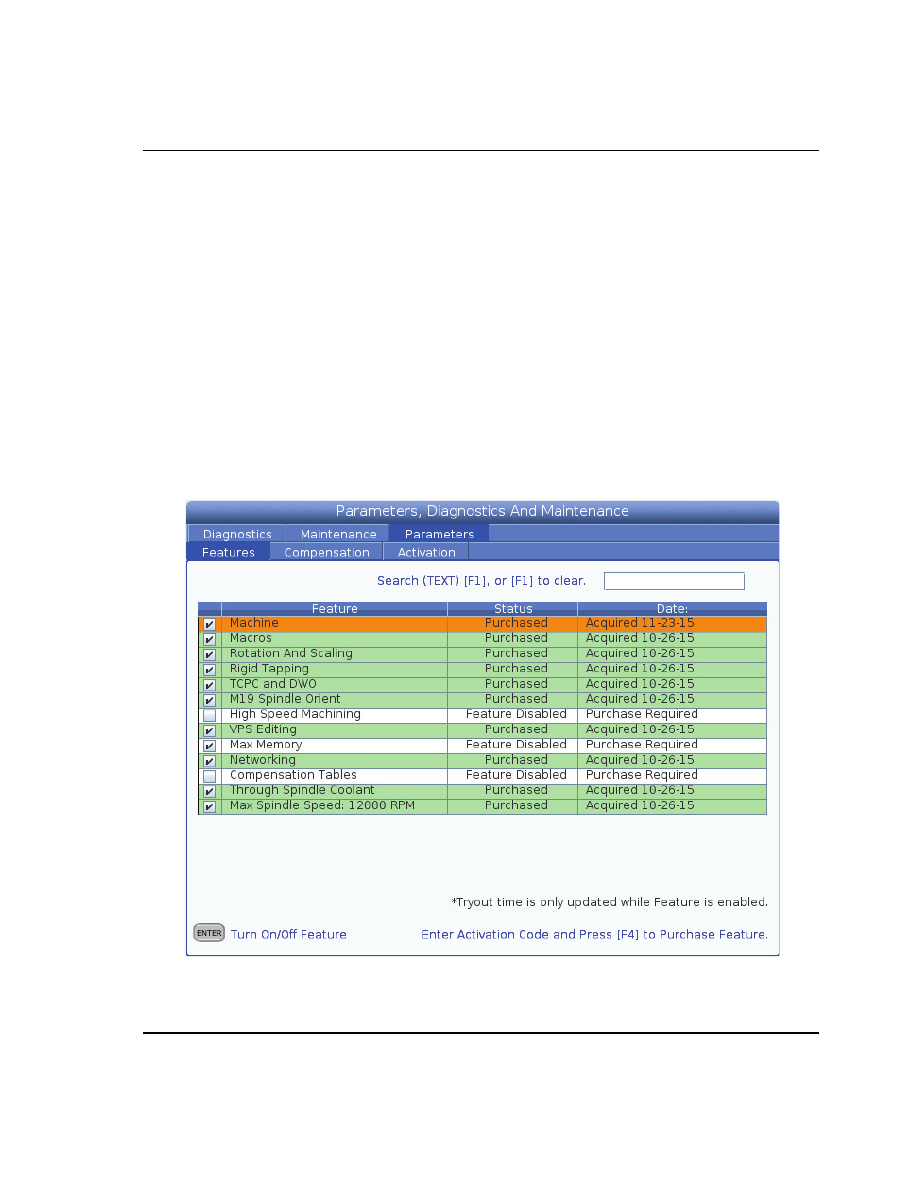

F6.1:

Вкладка

 FEATURES (

функции

)



Для



доступа



к



списку



выполните



следующие



действия

.

Включение



и



отключение



купленных



опций



168

1.

Нажмите



[DIAGNOSTIC]

 (

ДИАГНОСТИКА

).

2.

Перейдите



в



раздел



Параметры

,

а



затем

 –

на



вкладку



Функции

. (

Купленные



опции



имеют



состояние

 PURCHASED (

приобретенные

)

и



отмечаются



зеленым



цветом

.)

6.2.1

Включение



и



отключение



купленных



опций

Ниже



описан



порядок



включения



и



отключения



купленной



опции

.

1.

Выделите



опцию



на



вкладке



ФУНКЦИИ

.

2.

Нажмите



[ENTER]

 (

ввод

),

чтобы



включить



или



отключить



опцию

.

Если



выделенная



опция



отключена

,

она



недоступна

.

6.2.2

Пробный



период



опции

Для



некоторых



опций



предусмотрен

 200-

часовой



пробный



период

.

В



столбце

STATUS

на



вкладке

 FEATURES (

функции

)

отображаются



опции



с



пробным

периодом

.

ПРИМЕЧАНИЕ

:

Если



пробный



период



для



опции



не



предусмотрен

,

в



столбце

STATUS

отображается



ФУНКЦИЯ



ОТКЛЮЧЕНА

.

Это

 -

платная

опция

,

которую



необходимо



купить

.

Порядок



активации



пробного



периода

1.

Выделите



функцию

.

2.

Нажмите



[ENTER]

 (

ввод

).

Снова



нажмите



[ENTER]

 (

ввод

),

чтобы



выключить



опцию



и



остановить



таймер

.

Состояние



функции



изменится



на



ПРОБНЫЙ



ПЕРИОД



ВКЛЮЧЕН

,

а



в



столбце



даты



отобразится



количество



часов

,

остающихся



до



окончания



пробного



периода

.

Когда



пробный



период



истечет

,

состояние



изменится



на



ИСТЕК

.

Пробный



период



для



истекших



опций



продлить



невозможно

.

Для



дальнейшего



использования



их



необходимо



купить

.

ПРИМЕЧАНИЕ

:

Пробный



период



обновляется



только



при



включенной



опции

.

6.3

Вращение



и



масштабирование

Вращение



позволяет



повернуть



последовательность



в



другое



положение



или



по

окружности

.

Функция



масштабирования



увеличивает



или



уменьшает



траекторию

инструмента



или



рисунок

.

Программирование



опций



169

6.4

Система



визуального



программирования



(

СВП

)

Система



СВП



позволяет



быстро



строить



программы



из



программных



шаблонов

.

Для

доступа



к



СВП



нажмите



[EDIT]

 (

РЕДАК

),

а



затем



выберите



вкладку



СВП

.

F6.2:

Начальный



экран



СВП

. [1]

Недавно



использованные



шаблоны

, [2]

Окно



каталога



шаблонов

, [3]

[ENTER]

 (

ввод

)

для



загрузки



шаблона

, [4]

[F4]



для



переключения



между



недавно



использованными



и



каталогом



шаблонов

.

В



окне



каталога



шаблонов



можно



выбрать



из



каталогов



ИЗМЕРЕНИЕ



ГОЛОВКОЙ

,

СВП

или



НАСТРАИВАЕМЫЕ

.

Для



просмотра



содержимого



каталога



выделите



имя



каталога

и



нажмите



клавишу



курсора



[RIGHT]

 (

вправо

).

Начальный



экран



СВП



также



позволяет



выбирать



шаблоны

,

которые



недавно

использовались

.

Для



переключения



на



окно



недавно



использованных



шаблонов

нажмите



окна



[F4]



и



выделите



в



списке



шаблон

.

Для



загрузки



шаблона



нажмите

[ENTER]

 (

ввод

).

1

2

3

4

Пример



СВП



170

6.4.1

Пример



СВП

При



использовании



СВП



выбирается



шаблон



для



функции

,

которую



необходимо

запрограммировать

,

а



затем



вводятся



переменные

,

чтобы



создать



программу

.

Шаблоны



по



умолчанию



включают



измерение



головкой



и



элементы



детали

.

Можно

также



создавать



собственные



шаблоны

.

Для



получения



технического



содействия



при

создании



настраиваемых



шаблонов



свяжитесь



с



отделом



приложений



в



вашем

дилерском



центре



компании

 Haas.

В



приводимом



примере



шаблон



СВП



используется



для



программирования



цикла

гравирования



из



примера



программы



с

 G47

в



настоящем



руководстве

.

Описание

 G47

начинается



на



странице

280

.

Все



шаблоны



СВП



работают



одинаково

:

Сначала

необходимо



внести



значения



в



переменные



шаблона

,

затем



выводится



программа

.

1.

Нажмите



[EDIT]

 (

редактировать

),

а



затем



выберите



вкладку



СВП

.

2.

Используйте



клавиши



курсора

,

чтобы



выделить



пункт



меню



СВП

.

Чтобы



выбрать



пункт

,

нажмите



клавишу



курсора



[RIGHT]

 (

вправо

).

3.

В



следующем



меню



выделите



и



выберите



пункт



Гравирование

.

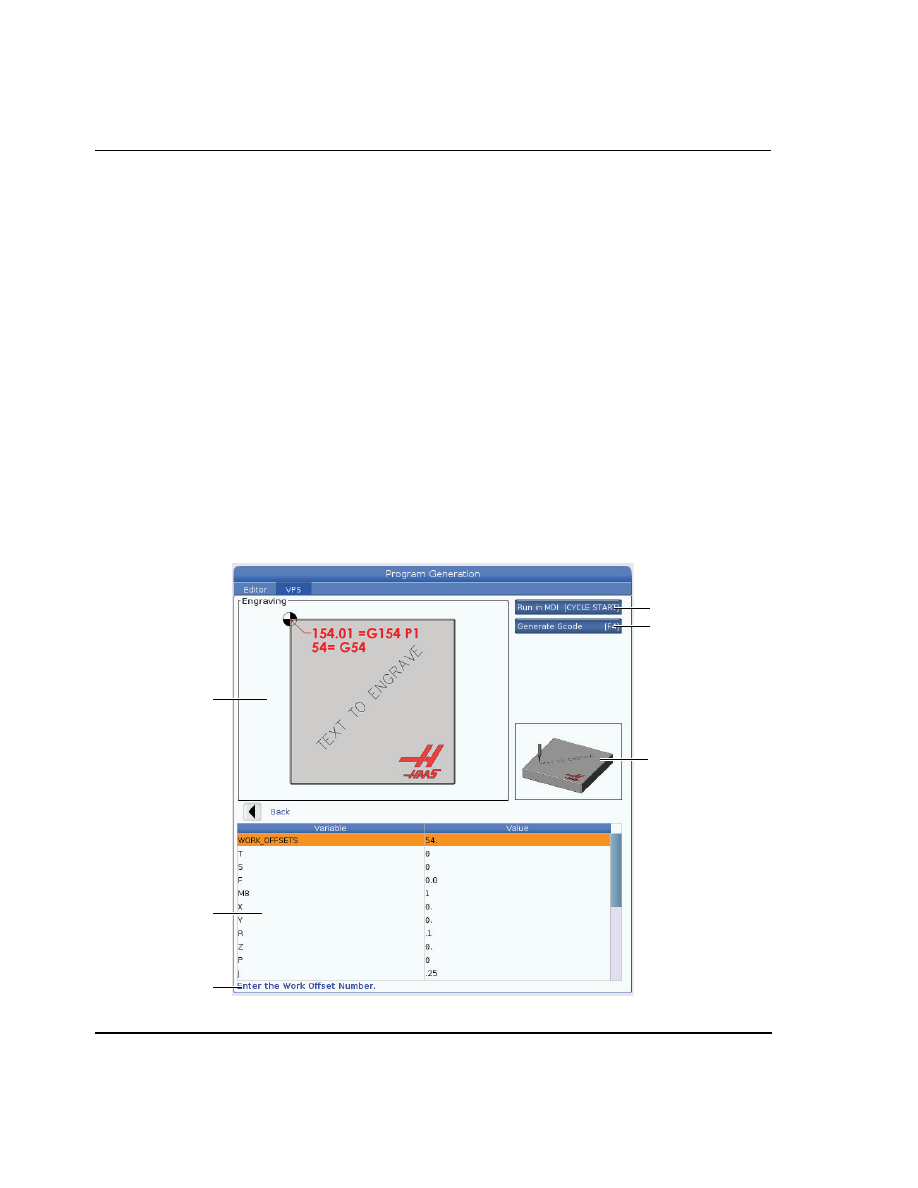

F6.3:

Пример



окна



подготовки



программы



гравирования



СВП

. [1]

Иллюстрация



переменных

,

[2]

Таблица



переменных

, [3]

Текст



описания



переменных

, [4]

Иллюстрация



шаблона

, [5]

Создание



кода

 G

[F4]

, [6]

Выполнить



в



РВД



[CYCLE START]

 (

запуск



цикла

).

1

2

3

4

5

6

Программирование



опций



171

4.

В



окне



подготовки



программы



для



выделения



строк



с



переменными



используйте



клавиши



курсора



[UP]

 (

вверх

)

и



[DOWN]

 (

вниз

).

5.

Введите



значение



для



выделенной



переменной



и



нажмите



ВВОД

.

Для



перехода



к



следующей



переменной

,

нажмите



клавишу



курсора

 «

ВНИЗ

».

Для



создания



примерного



цикла



гравирования



используются



следующие



значения



переменных

.

Имейте



в



виду

,

что



все



значения



координат



даются



в



координатах



детали

.

Пример



СВП



172

6.

Когда



все



переменные



введены

,

можно



нажать



[CYCLE START]

 (

запуск



цикла

)

для



немедленного



выполнения



программы



в



режиме



РВД

,

или

 F4 –

для



вывода



текста



программы



или



в



буфер



обмена

,

или



в



РВД



без



выполнения



программы

.

Следующий



шаблон



СВП



создает



программу



с



заданными



переменными



для

гравирования



текста

:

%

O11111 ;

(

Гравирование

) ;

(

ИНСТРУМЕНТ

 1 ) ;

(

ШПИНДЕЛЬ

 1000

ОБ

/

МИН

 /

ПОДАЧА

 15. ) ;

(

ГЛУБИНА

 -0.005 ) ;

T1 M06 ;

G00 G90 G54 X2. Y2. S1000 M03 ;

Переменная

Описание

Значение

WORK_OFFSETS

Номер



коррекции



детали

54

T

Номер



инструмента

1

S

Скорость



шпинделя

1000

F

Скорость



подачи

15.

M8

СОЖ

 (1 -

ДА

 / 0 -

НЕТ

)

1

X

Начальное



положение

 X

2.

Y (

да

)

Начальное



положение

 Y

2.

R

Высота



плоскости

 R

0.05

Z

Глубина

 Z

-0.005

P

Текст



или



переключатель



серийного



номера

 (0 -

текст

, 1 -

серийный



номер

)

0

J

Высота



текста

0.5

I

Угол



наклона



текста

 (

градусы



от



горизонтали

)

45.

ТЕКСТ

Текст



для



гравирования

ТЕКСТ



ДЛЯ



ГРАВИРОВА
НИЯ

Программирование



опций



173

G43 Z0.05 H1 ;

M08 ;

G00 G90 G54 X2. Y2. ;

(

ГРАВИРОВАНИЕ



ТЕКСТА

 :

ТЕКСТ

,

КОТОРЫЙ



НЕОБХОДИМО

) ;

(

ГРАВИРОВАТЬ

 ) ;

G47 E7.5000 F15. I45. J.5 P0 R0.05 Z-0.005 (

ТЕКСТ

,) ;

(

КОТОРЫЙ

) ;

(

НЕОБХОДИМО



ГРАВИРОВАТЬ

 ) ;

G0 Z0.05 M09 ;

M05 ;

G91 G28 Z0. ;

G91 G28 Y0. ;

M01 (

ЗАКОНЧИТЬ



ГРАВИРОВАНИЕ

) ;

%

6.5

Жесткое



нарезание



резьбы

Эта



опция



синхронизирует



скорость



вращения



шпинделя



со



скоростью



подачи



во

время



операции



нарезания



резьбы

.

6.6

M19

Ориентация



шпинделя

Функция



ориентации



шпинделя



позволяет



устанавливать



шпиндель



под

запрограммированным



углом

.

Эта



опция



обеспечивает



недорогой



и



точный



способ

позиционирования

.

Дальнейшую



информацию



о

 M19

см

.

на



странице

365

.

6.7

Высокоскоростная



обработка

 (HSM)

Функция



высокоскоростной



обработки

 Haas (HSM)

обеспечивает



ускоренную



подачу

и



перемещение



инструмента



по



более



сложным



траекториям

.

В



функции

 HSM

используется



алгоритм



ускорения



перед



интерполяцией



в



сочетании



с



полным

опережающим



просмотром

.

Она



обеспечивает



скорость



подачи



на



контурную

обработку



до

 1200

дюйм

/

мин

 (30.5

м

/

мин

)

без



искажения



заданной



траектории

.

Благодаря



этому



сокращается



время



цикла

,

повышаются



точность



и



плавность

перемещения

.

6.8

Дополнительные



опции



памяти

Эта



опция



расширяет



встроенную



твердотельную



память



и



позволяет



системе

управления



сохранять

,

выполнять



и



редактировать



крупные



программы



прямо



на

станке

.
