Haas Руководство оператора фрезерного станка 96-RU8210 (Редакция A Aпрель 2016 г) - часть 10





Перемещение



с



линейной



интерполяцией



142

5.6

Коды

 G

для



резания

Основные



коды

 G

для



резания



подразделяются



на



перемещения



с



интерполяцией



и

стандартные



циклы

.

Коды



перемещения



с



интерполяцией



и



резанием

подразделяются на

:

•

G01

 –

Перемещение



с



линейной



интерполяцией

•

G02

 –

Перемещение



с



круговой



интерполяцией



по



часовой



стрелке

•

G03

 –

Перемещение



с



круговой



интерполяцией



против



часовой



стрелки

•

G12

 –

Фрезерование



круглого



кармана



по



часовой



стрелке

•

G13

 –

Фрезерование



круглого



кармана



против



часовой



стрелки

5.6.1

Перемещение



с



линейной



интерполяцией

G01

 –

Перемещение



с



линейной



интерполяцией



используется



для



резания



по



прямой

линии

.

Для



него



требуется



задать



скорость



подачи

,

с



помощью



адресного



кода

Fnnn.nnnn

.

Xnn.nnnn

,

Ynn.nnnn

,

Znn.nnnn



и



Annn.nnn

 –

это



необязательные

адресные



коды

,

использующиеся



для



задания



реза

.

Последующие



команды

перемещения



оси



используют



скорость



подачи

,

заданную



G01

,

пока



не



поступит

команда



на



еще



одно



перемещение



оси

:

G00

,

G02

,

G03

,

G12



или



G13

.

Фаски



на



углах



можно



снять



с



помощью



дополнительного



аргумента



Cnn.nnnn

,

который



служит



для



определения



фаски

.

Радиусную



обработку



углов



можно

выполнить



с



помощью



дополнительного



адресного



кода

Rnn.nnnn

,

который



служит

для



определения



радиуса



дуги

.

См

.

страницу

264

,

где



имеется



дальнейшая

информация



о



коде



G01

.

5.6.2

Перемещение



с



круговой



интерполяцией

G02



и



G03

 –

это



коды

 G

для



круговых



перемещений



с



резанием

.

Перемещение



с

круговой



интерполяцией



имеет



несколько



необязательных



адресных



кодов

,

служащих



для



определения



дуги



или



окружности

.

Резание



по



дуге



или



окружности

начинаются



от



текущего



положения



режущего



инструмента

 [1]

согласно



геометрии

,

заданной



в



команде



G02

/

G03

.

Дуги



могут



определяться



с



помощью



двух



различных



методов

.

Предпочтительный

способ



состоит



в



том

,

чтобы



определить



центр



дуги



или



окружности



с



помощью

 I, J

и

/

или

 K

и



определить



конечную



точку

 [3]

дуги



с



помощью

 X, Y

и

/

или

 Z.

Значения

 I J K

определяет



относительные



расстояния

 X Y Z

от



начальной



точки

 [2]

до



центра

окружности

.

Значения

 X Y Z

определяют



абсолютные



расстояния

 X Y Z

от



исходной

точки



до



конечной



точки



дуги



в



текущей



системе



координат

.

Это



также



единственный

способ



выполнить



резание



по



окружности

.

Определение



только



значений

 I J K

без

определения



значений



конечной



точки

 X Y Z

приводит



к



выполнению



окружности

.

Другой



способ



вырезать



дугу



состоит



в



том

,

чтобы



определить



значения

 X Y Z

для

конечной



точки



и



определить



радиус



окружности



с



помощью



значения

 R.

Программирование



143

Ниже



приводятся



примеры



использования



этих



двух



различных



методов



для

выполнения



дуги



радиусом

 2" (

или

 2

мм

),

на



угол

 180

градусов



против



часовой

стрелки

.

Инструмент



начинает



резание



в



точке

 X0 Y0 [1],

перемещается



в



исходную

точку



дуги

 [2]

и



выполняет



резание



по



дуге



к



конечной



точке

 [3]:

F5.9:

Пример



резания



по



дуге

Способ

 1:

% ;

T01 M06

 ;

... G00 X4. Y2.

 ;

G01 F20.0 Z-0.1

 ;

G03 F20.0 I-2.0 J0. X0. Y2.

 ;

... M30

 ;

% ;

Способ

 2:

% ;

T01 M06

 ;

... G00 X4. Y2.

 ;

G01 F20.0 Z-0.1

 ;

G03 F20.0 X0. Y2. R2.

 ;

Y+

X+

(G54)

R 2.0

2

3

(X0. Y2.)

(I-2. J0.)

(G03)

1

(X4. Y2.)

Перемещение



с



круговой



интерполяцией



144

...M30

 ;

% ;

Ниже



приводится



пример



того

,

как



выполнить



окружность



радиусом

 2" (

или

 2

мм

):

% ;

T01 M06

 ;

... G00 X4. Y2.

 ;

G01 F20.0 Z-0.1

 ;

G02 F20.0 I2.0 J0.

 ;

... M30

 ;

% ;

5.7

Коррекция



на



инструмент

Коррекция



на



инструмент

 –

это



способ



сдвига



траектории



инструмента



таким

образом

,

чтобы



действительная



осевая



линия



инструмента



сдвинулась



влево



или

вправо



от



запрограммированной



траектории

.

Обычно



коррекция



на



инструмент

программируется



для



сдвига



инструмента

,

чтобы



управлять



размером



элемента

.

Дисплей



коррекций



используется



для



ввода



величины

,

на



которую



смещается

инструмент

.

Коррекцию



можно



вводить

,

как



значение



диаметра



или



радиуса

,

в

зависимости



от



настройки

 40,

как



для



значений



геометрии

,

так



и



износа

.

Если



указан

диаметр

,

величина



сдвига



равна



половине



введенного



значения

.

Эффективные

значения



коррекции

 –

это



сумма



значений



износа



и



геометрии

.

Коррекция



на

инструмент



имеется



только



для



оси

X

и



оси

Y

при

 2-

х



координатной



обработке

 (

G17

).

Для

 3-

х



координатной



обработки



коррекция



на



инструмент



доступна



по



оси

X,

оси

Y

и



оси

Z (

G141

).

Программирование



145

5.7.1

Общее



описание



коррекции



на



инструмент

G41



задает



коррекцию



на



режущий



инструмент



влево

.

Это



значит

,

что



система

управления



перемещает



инструмент



слева



от



запрограммированной



траектории

(

относительно



направления



перемещения

),

чтобы



обеспечить



компенсацию



на

радиус



или



диаметр



инструмента

,

как



определено



в



таблице



коррекции



на

инструмент

  (

см

.

настройку

 40).

G42



выбирает



коррекцию



на



инструмент



вправо

,

которая



смещает



инструмент



вправо



от



запрограммированной



траектории

относительно



направления



перемещения

.

Команда



G41



или



G42



должна



иметь



значение



Dnnn



для



выбора



нужного



номера

коррекции



из



столбца



коррекции



на



радиус



или



диаметр

.

Номер

,

который



нужно

использовать



с



D

,

находится



в



крайнем



левом



столбце



таблицы



коррекции



на

инструмент

.

Значение

,

которое



система



управления



использует



для



коррекции



на

инструмент



находится



в



столбце



ГЕОМЕТР

.



в



позиции



D

  (

если



настройка

 40 –

это

ДИАМЕТР

)

или



R

  (

если



настройка

 40 –

это



РАДИУС

).

Если



значение



коррекции

отрицательное

,

коррекция



на



инструмент



работает



так

,

словно



программа



указывает

противоположный

 G-

код

.

Например

,

отрицательное



значение

,

введенное



для



G41

,

будет



вести



себя



также

,

как



и



введенное



для



G42



положительное



значение

.

Кроме

того

,

если



выбрана



коррекция



на



инструмент

  (

G41



или



G42

)

для



кругового

перемещения



может



использоваться



только



плоскость

 X-Y (

G17

).

Коррекция



на

инструмент



ограничена



компенсацией



только



в



плоскости

X-Y.



Если



значение



коррекции



отрицательное

,

коррекция



на



инструмент



работает



так

,

словно



программа



указывает



противоположный

 G-

код

.

Например

,

отрицательное

значение

,

введенное



для



G41

,

будет



вести



себя



также

,

как



и



введенное



для



G42

положительное



значение

.

Кроме



того

,

если



активна



коррекция



на



инструмент

  (

G41

или



G42

),

для



круговых



перемещений



можно



использовать



только



плоскость

 X-Y

(

G17

).

Коррекция



на



инструмент



ограничена



компенсацией



только



в



плоскости

X-Y.

G40



отменяет



коррекцию



на



инструмент



и



является



состоянием



по



умолчанию



при

включении



питания



станка

.

Если



коррекция



на



инструмент



не



активна

,

запрограммированная



траектория



совпадает



с



траекторией



центра



режущего

инструмента

.

Невозможно



закончить



программу

  (

M30

,

M00

,

M01



или



M02

)

с включенной



коррекцией



на



инструмент

.

Система



управления



выполняет



один



блок



перемещения



одновременно

.

Однако

будет



выполняться



опережающий



просмотр



в



следующих

 (2)

блоках

,

в



которых

имеются



перемещения

 X

или

 Y.

Система



управления



проверяет



эти

 (3)

блоки

информации



на



наличие



помех

.

Настройка

 58

определяет

,

как



работает



эта



часть

коррекции



на



инструмент

.

Доступные



значения



настройки

 58 – Fanuc

или

Yasnac.

Если



настройка

 58

установлена



на

 Yasnac,

управления



должна



иметь



возможность

установить



сторону



инструмента



у



всех



кромок



запрограммированного



контура



без

перереза



двух



следующих



перемещений

.

Круговое



перемещение



соединяет



все

внешние углы

.

Общее



описание



коррекции



на



инструмент



146

Если



настройка

 58

установлена



на

 Fanuc,

система



управления



не



требует



установки

режущей



кромки



инструмента



ко



всем



кромкам



запрограммированного



контура



без

перереза

.

Однако



система



управления



выдаст



сигнал



об



ошибке

,

если



траектория

режущего



инструмента



запрограммирована



так

,

что



возникает



перерез

.

Система

управления



соединяет



внешние



углы

,

меньше



или



равные

 270

градусов

,

острым

углом

.

Она



соединяет



внешние



углы



больше

 270

градусов



дополнительным

линейным



перемещением

.

На



этих



схемах



показано

,

как



работает



коррекция



на



инструмент



для



возможных

значений



настройки

 58.

Имейте



в



виду

,

что



малый



рез



менее



радиуса



инструмента

под



прямым



углом



к



предыдущему



перемещению



работает



только



с

настройкой

Fanuc.

F5.10:

Коррекция



на



инструмент

,

стиль

 YASNAC, G41

с



положительным



диаметром



инструмента



или

 G42

с



отрицательным



диаметром



инструмента

: [1]

Фактический



центр



траектории



инструмента

, [2]

Запрограммированная



траектория



инструмента

, [3]

Начальная



точка

, [4]

Коррекция



на



инструмент

.

Команда



с

 G41 / G42

и

 G40

подается



в



начале



и



конце



траектории



инструмента

.

1

2

3

4

G40

G41 /

G42

YASNAC, G41+ / G42-

S

S

Программирование



147

F5.11:

Коррекция



на



инструмент

,

стиль

 YASNAC, G42

с



положительным



диаметром



инструмента



или

 G41

с



отрицательным



диаметром



инструмента

: [1]

Фактический



центр



траектории



инструмента

, [2]

Запрограммированная



траектория



инструмента

, [3]

Начальная



точка

, [4]

Коррекция



на



инструмент

.

Команда



с

 G41 / G42

и

 G40

подается



в



начале



и



конце



траектории



инструмента

.

F5.12:

Коррекция



на



инструмент

,

стиль

 FANUC, G41

с



положительным



диаметром



инструмента



или

 G42

с



отрицательным



диаметром



инструмента

: [1]

Фактический



центр



траектории



инструмента

, [2]

Запрограммированная



траектория



инструмента

, [3]

Начальная



точка

, [4]

Коррекция



на



инструмент

.

Команда



с

 G41 / G42

и

 G40

подается



в



начале



и



конце



траектории



инструмента

.

G41 / G42

G40

1
2

3

4

YASNAC, G42+ / G41-

S

S

1

2

3

4

S

S

G40

G41 /

G42

FANUC, G41+ / G42-

Вход



и



выход



из



режима



коррекции



на



режущий



инструмент



148

F5.13:

Коррекция



на



инструмент

,

стиль

 FANUC, G42

с



положительным



диаметром



инструмента



или

 G41

с



отрицательным



диаметром



инструмента

: [1]

Фактический



центр



траектории



инструмента

, [2]

Запрограммированная



траектория



инструмента

, [3]

Начальная



точка

, [4]

Коррекция



на



инструмент

.

Команда



с

 G41 / G42

и

 G40

подается



в



начале



и



конце



траектории



инструмента

.

5.7.2

Вход



и



выход



из



режима



коррекции



на



режущий



инструмент

При



входе



и



выходе



из



коррекции



на



инструмент



или



при



переходе



коррекции



с



левой

стороны



на



правую



сторону



есть



особые



обстоятельства

,

которые



необходимо



знать

.

Обработка



не



должна



выполняться



во



время



ни



одного



из



этих



перемещений

.

Для

включения



коррекции



на



инструмент



необходимо



указать



ненулевой



код



D

,

или



с

помощью



G41

,

или



G42

,

а



также



в



строке

,

которая



отменяет



коррекцию



на

инструмент

,

необходимо



указать



G40

.

В



блоке

,

который



включает



коррекцию



на

инструмент

,

исходное



положение



перемещения



совпадает



с



запрограммированным

положением

,

но



конечное



положение



будет



скорректировано

,

или



влево



или



вправо

от



запрограммированной



траектории

,

на



величину

,

введенную



в



столбце



коррекции

по радиусу

/

диаметру

.

В



блоке

,

выключающем



коррекцию



на



режущий



инструмент



исходная



точка

скорректирована

,

а



конечная



точка



не



скорректирована

.

Аналогично

,

при



переходе



от

коррекции



левой



стороны



к



коррекции



правой



стороны



или



от



правой



к



левой

,

исходная



точка



перемещения

,

необходимого



для



изменения



направления



коррекции

на



режущий



инструмент

,

будет



скорректирована



в



одну



сторону



от



программируемой

траектории

,

а



конечная



точка



скорректирована



в



другую



сторону



от

программируемой



траектории

.

В



результате



этого



инструмент



перемещается



по

траектории

,

которая



не



может



быть



такой



же

,

как



намеченная



или направление

.

1

2

3

4

FANUC, G42+ / G41-

G40

G41 /

G42

S

S

Программирование



149

Если



коррекция



на



режущий



инструмент



включается



или



выключается



в



блоке



без

перемещения

 X-Y,

никаких



изменений



в



коррекцию



на



режущий



инструмент



не

вносится

,

пока



не



обнаружено



следующее



перемещение

 X

или

 Y.

Для



выхода



из

коррекции



на



инструмент



необходимо



задать

G40

.

Необходимо



всегда



выключать



коррекцию



на



инструмент



в



перемещении

,

которое

отводит



инструмент



от



обрабатываемой



детали

.

Если



программа



заканчивается



с

включенной



коррекцией



на



инструмент

,

выдается



сигнал



об



ошибке

.

Кроме



того

,

невозможно



включить



или



выключить



коррекцию



на



инструмент



во



время



кругового

перемещения

 (

G02



или



G03

);

если



это



сделать

,

выдается



сигнал



об



ошибке

.

При



выборе



коррекции



D0



в



качестве



значения



коррекции



будет



использоваться

ноль

,

и



результат



будет



таким



же

,

как



при



выключенной



коррекции



на



инструмент

.

Если



выбирается



новое



значение



D

,

в



то



время



как



коррекция



на



инструмент



уже

включена

,

новое



значение



вступит



в



силу



после



выполняемого



перемещения

.

Невозможно



изменить



значение



D



или



поменять



сторону



во



время



блока кругового

перемещения

.

При



включении



коррекции



на



инструмент



в



перемещении

,

за



которым



следует



второе

перемещение



на



угол



менее

 90

градусов

,

имеются



два



способа



вычисления



первого

перемещения

:

коррекция



на



инструмент



типа

 A

или



типа

 B (

настройка

 43).

Тип

 A –

это

значение



по



умолчанию



в



настройке

 43,

и



то

,

что



обычно



необходимо

;

инструмент

перемещается



прямо



в



начальную



точку



коррекции



для



второго



прохода

.

Тип

  B

используется

,

если



требуется



зазор



вокруг



приспособления



или



прихвата



или



в

редких



случаях

,

когда



этого



требует



геометрия



детали

.

Схемы



в



настоящем



разделе

иллюстрируют



различия



между



типом

 A

и



типом

 B

как



для



настроек

 Fanuc,

так



и

Yasnac (

настройка

58

).

Неправильное



использование



коррекции



на



режущий



инструмент

F5.14:

Некорректная



коррекция



на



инструмент

: [1]

Перемещение



меньше



радиуса



компенсации



резания

, [2]

Обрабатываемая



деталь

, [3]

Инструмент

.

ПРИМЕЧАНИЕ

:

Имейте



в



виду

,

что



маленький



проход



менее



радиуса

инструмента



под



прямым



углом



к



предыдущему



перемещению

возможен



только



с



настройкой

 Fanuc.

Если



станок



установлен

в



настройки

 Yasnac,

будет



выдан



сигнал



об



ошибке



по

коррекция



на



режущий



инструмент

.

1

2

3

Регулировка



подачи



при



коррекции



на



режущий



инструмент



150

5.7.3

Регулировка



подачи



при



коррекции



на



режущий



инструмент

При



использовании



коррекции



на



инструмент



в



круговых



движениях



есть

возможность



введения



поправок



к



запрограммированной



скорости

.

Если

намеченный



чистовой



проход



выполняется



по



внутренней



стороне



кругового

движения

,

необходимо



снизить



скорость



инструмента

,

чтобы



поверхностная



подача

не



превышала



намеченную



программистом

.

Однако



возникают



проблемы

,

если

скорость



замедлена



слишком



сильно

.

По



этой



причине



настройка



44



используется

для



ограничения



величины

,

на



которую



в



этом



случае



изменяется



подача

.

Его



можно

установить



в



пределах



от

 1%

до

 100%.

Если



задано



значение

 100%,

изменений

скорости



не



будет

.

Если



задано



значение

 1%,

скорость



можно



уменьшить



до

 1%

от

запрограммированной подачи

.

Если



резание



выполняется



снаружи



кругового



перемещения

,

корректировка



для

ускорения



подачи



не выполняется

.

Ввод



коррекции



на



инструмент

 (Yasnac)

F5.15:

Ввод



коррекции



на



инструмент

 (Yasnac)

Тип

 A

и

 B: [1]

Запрограммированная



траектория

, [2]

Траектория



центра



инструмента

, [r]

Радиус



инструмента



r

r

G42

G42

r

r

r

G42

G42

TYPE A

TYPE B

r

1

1

2

2

1

1

2

2

Программирование



151

Коррекция



на



инструмент

 (Fanuc )

F5.16:

Ввод



коррекции



на



инструмент

 (

стиль

 Fanuc)

Тип

 A

и

 B: [1]

Запрограммированная



траектория

, [2]

Траектория



центра



инструмента

, [r]

Радиус



инструмента

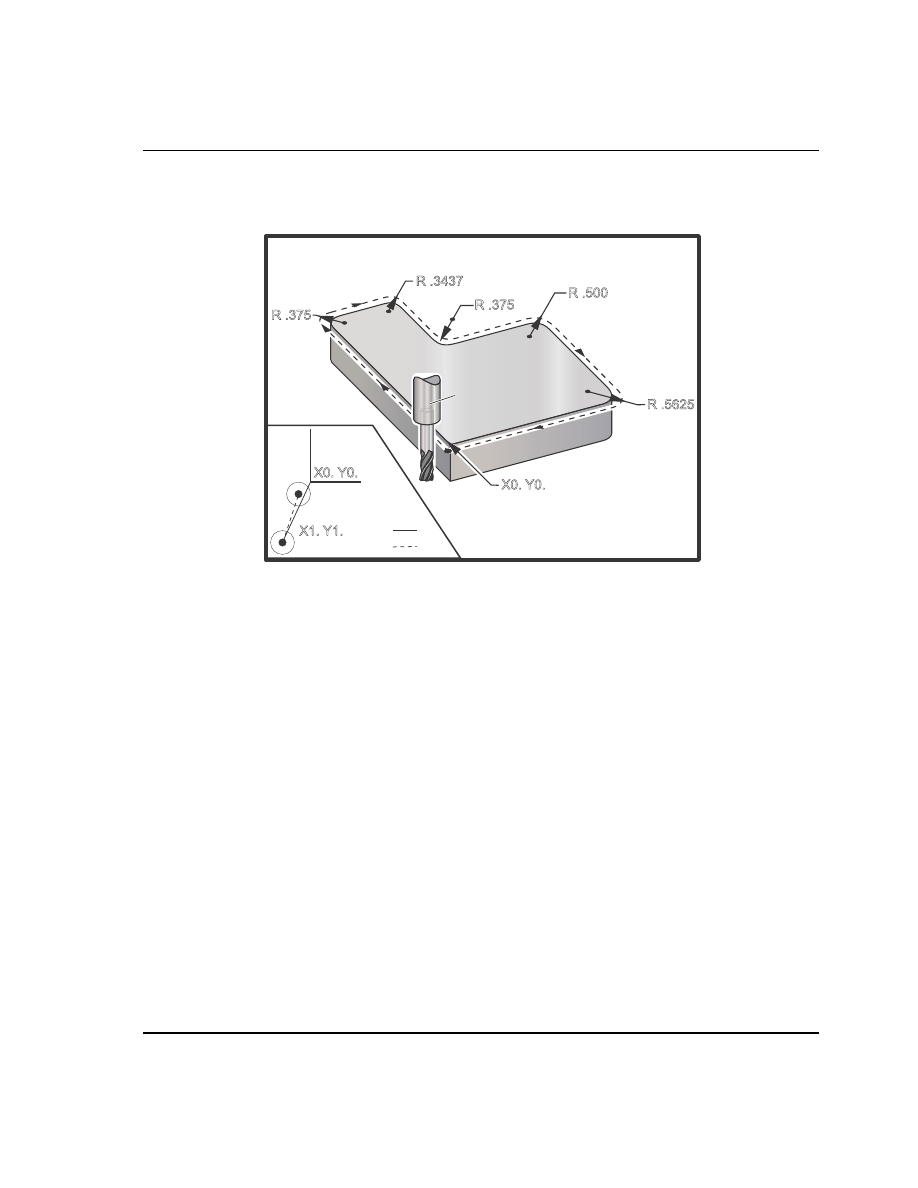

5.7.4

Круговая



интерполяция



и



коррекция



на



инструмент

В



настоящем



разделе



описывается



использование



G02

  (

круговая



интерполяция



по

часовой



стрелке

),

G03

 (

круговая



интерполяция



против



часовой



стрелки

)

и



коррекция

на



инструмент

 (

G41

:

Коррекция



на



инструмент



слева

,

G42

:

Коррекция



на



инструмент

справа

)

описывается

.

С



помощью



G02



и



G03



можно



запрограммировать



станок



выполнять



круговые

проходы



и



радиусы

.

В



общем

,

при



программировании



профиля



или



контура



самый

легкий



способ



описать



радиус



между



двумя



точками

 –

с



помощью



R



и



значения

.

Для

полных



круговых



перемещений

 (360

градусов

)

необходимо



определить



I



или



J



со

значением

.

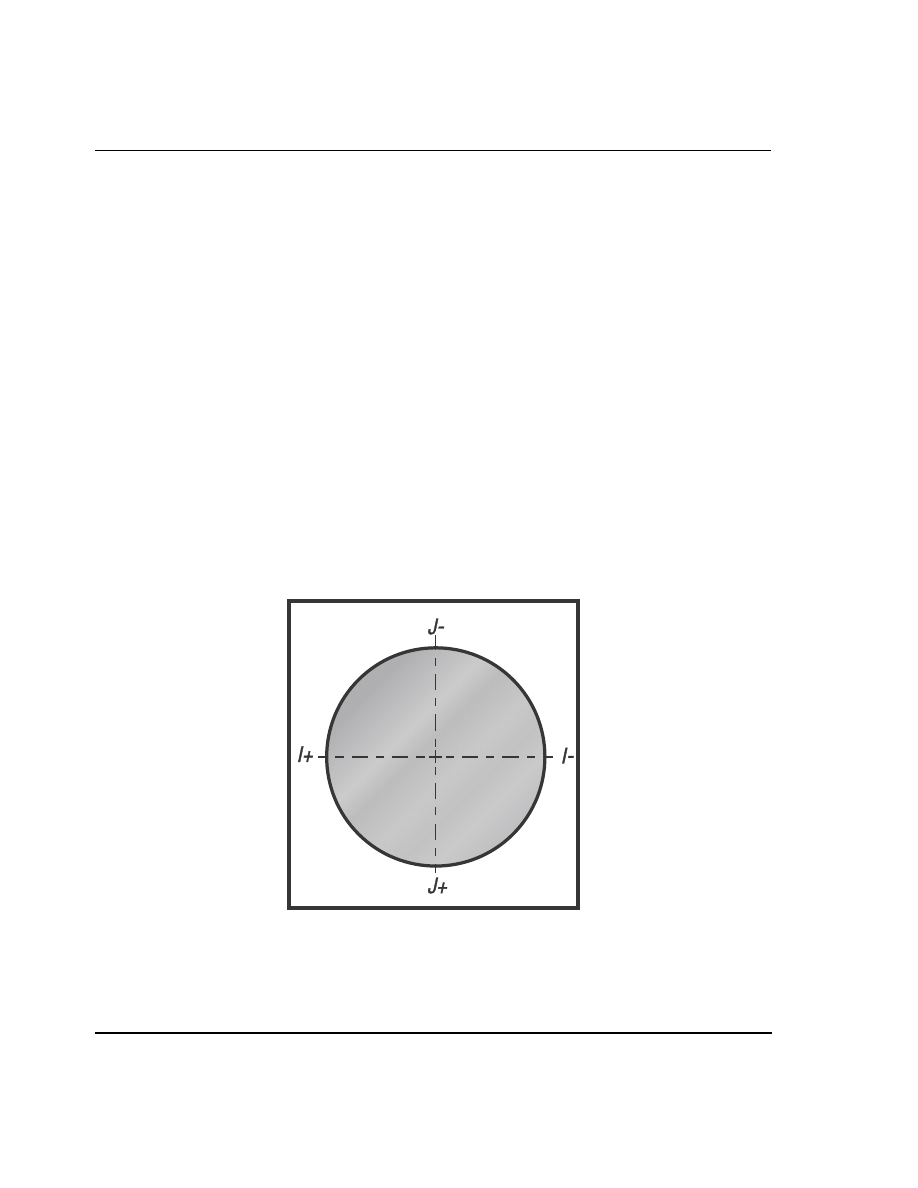

Иллюстрация



сечения



окружности



описывает



различные

сечения окружности

.

С



помощью



коррекции



на



инструмент



в



настоящем



разделе



программист



сможет

выполнить



сдвиг



инструмента



на



точную



величину



и



сможет



выполнить



обработку

профиля



или



контура



до



точных



размеров

.

С



помощью



коррекции



на



инструмент

время



программирования



и



вероятность



погрешности



вычисления



при

программировании



снижаются



вследствие



того

,

что



можно



запрограммировать

реальные



размеры

,

и



размерами



детали



и



геометрией



можно



легко управлять

.

TYPE A

TYPE A

TYPE B

TYPE B

G42

G42

G42

G42

1

1

2

2

1

2

r

r

r

r

r

r

1

2

r

r

r

r

Круговая



интерполяция



и



коррекция



на



инструмент



152

Ниже



при



водятся



несколько



правил



о



коррекции



на



инструмент

,

которые



необходимо

строго



выполнять

,

чтобы



добиться



успешных



операций



обработки

.

Всегда

руководствуйтесь



этими



правилами



при



написании



программ

.

1.

Коррекция



на



инструмент



должна



ВКЛЮЧАТЬСЯ



во



время



перемещения



G01

X,Y

,

которое



равно



или



больше

,

чем



радиус



режущего



инструмента



или



компенсируемой величины

.

2.

По



окончании



выполнения



операции



с



использованием



коррекции



на



инструмент



коррекцию



на



инструмент



необходимо



ВЫКЛЮЧАТЬ

,

используя



те



же



правила

,

как



в



процессе



ВКЛЮЧЕНИЯ

,

то



есть

,

добавленные



величины



необходимо вычесть

.

3.

На



большинстве



станков



во



время



коррекции



на



инструмент



линейное



перемещение

 X,Y,

которое



меньшим



радиуса



инструмента

,

выполнить



невозможно

. (

Настройка



58

 -

переключить



на

 Fanuc -

для



положительных результатов

.)

4.

Коррекцию



на



инструмент



невозможно



ВКЛЮЧИТЬ



или



ВЫКЛЮЧИТЬ



во



время



перемещения



по



дуге



G02



или



G03

.

5.

При



включенной



коррекции



на



инструмент



обработка



внутренней



дуги



с



радиусом



меньше



определенного



активным



значением



D



приводит



к сигналу



об



ошибке

.

Невозможно



иметь



слишком



большой



диаметр



инструмента

,

если



радиус



дуги



слишком



мал

.

F5.17:

Сечения



окружности

На



настоящей



иллюстрация



показано

,

как



вычисляется



траектория



инструмента



в

случае



коррекции



на



инструмент

.

В



разделе



подробной



информации



показан

инструмент



в



начальном



положении

,

а



затем



в



положении



со смещением



по

достижении



обрабатываемой



детали



режущим



инструментом

.

Программирование



153

F5.18:

Круговая



интерполяция



G02



и



G03

: [1]

Концевая



фреза



диаметром

 0.250", [2]

Запрограммированная



траектория

, [3]

Центр



инструмента

, [4]

Исходное



положение

, [5]

Траектория



инструмента



со



смещением

.

Упражнение



по



программированию

,

показывающее



путь



инструмента

.

В



этой



программе



используется



коррекция



на



инструмент

.

Траектория



инструмента

запрограммирована



по



осевой



линии



режущего



инструмента

.

Это



также



служит



для

вычисления



системой



управления



коррекции



на



инструмент

.

%

O40006 (

Пример



программы



с



коррекцией



на



инструмент

) ;

(G54 X0 Y0 -

в



нижнем



левом



углу



детали

) ;

(Z0 -

сверху



на



детали

) ;

(T1 -

это



концевая



фреза



диаметром

 .250) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

X-1. Y-1. (

Ускоренное



перемещение



в

 1-

е



положение

) ;

S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z0.1 (

Коррекция



на



инструмент

 1

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G01 Z-1. F50. (

Подача



на



глубину



резания

) ;

G41 G01 X0 Y0 D01 F50. (2D

Коррекция



на



инструмент

) ;

(

осталась



включенной

) ;

Y4.125 (

Линейное



перемещение

) ;

G02 X0.25 Y4.375 R0.375 (

Радиусная



обработка



углов

) ;

G01 X1.6562 (

Линейное



перемещение

) ;

G02 X2. Y4.0313 R0.3437 (

Радиусная



обработка



углов

) ;

X0. Y0.

X1. Y1.

R .375

R .5625

X0. Y0.

R .3437

R .375

R .500

1

2

3

4

5

Стандартные



циклы



сверления



154

G01 Y3.125 (

Линейное



перемещение

) ;

G03 X2.375 Y2.75 R0.375 (

Радиусная



обработка



углов

) ;

G01 X3.5 (

Линейное



перемещение

) ;

G02 X4. Y2.25 R0.5 (

Радиусная



обработка



углов

) ;

G01 Y0.4375 (

Линейное



перемещение

) ;

G02 X3.4375 Y-0.125 R0.5625 (

Радиусная



обработка

) ;

(

углов

) ;

G01 X-0.125 (

Линейное



перемещение

) ;

G40 X-1. Y-1. (

Конечное



положение

,

коррекция



на

) ;

(

инструмент



выключена

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

%

5.8

Стандартные



циклы

Стандартные



циклы

 –

это



коды

 G,

которые



выполняют



повторяющиеся



операции

,

например

,

сверление

,

нарезание



резьбы



и



растачивание

.

Стандартный



цикл

определяется



буквенными



адресными



кодами

.

Пока



стандартный



цикл



активен

,

станок



выполняет



определенную



операцию



каждый



раз

,

пока



подается



команда



на

новое



положение

,

кроме



случаев

,

если



задано

,

чтобы



она



не



выполнялась

.

5.8.1

Стандартные



циклы



сверления

Все



четыре



стандартных



цикла



сверления



могут



включаться



в



цикл



в



G91

,

относительном



режиме программирования

.

•

Стандартный



цикл



сверления



G81

 –

это



базовый



цикл



сверления

.

Используется

для



сверления



неглубоких



отверстий



или



для



сверления



с



использованием

функции



подачи



СОЖ



через



шпиндель

(

СОШ

).

•

Стандартный



цикл



сверления



центровочных



отверстий



G82



аналогичен

стандартному



циклу



сверления

 G81,

за



исключением



того

,

что



он



может

выполнить



задержку



у



дна



отверстия

.

Необязательный



аргумент

 Pn.nnn

задает

продолжительность задержки

.

•

Обычный



стандартный



цикл



сверления



с



периодическим



выводом



инструмента

G83



обычно



используется



для



сверления



глубоких



отверстий

.

Глубина



вывода

инструмента



может



быть



переменной



или постоянной



и



всегда



относительной

.

Qnn.nnn.

Нельзя



использовать



значение

 Q

при



программировании



с



помощью

I, J

и

 K.

Программирование



155

•

Высокоскоростной



стандартный



цикл



сверления



с



периодическим



выводом

инструмента



G73



аналогичен



нормальному



стандартному



циклу



сверления



с

периодическим



выводом



инструмента

 G83

за



исключением



того

,

что



вывод

инструмента



после



погружения



определяется



настройкой



22

 - «

Разность

 Z

в

стандартном



цикле

».

Циклы



сверления



с



периодическим



выводом



инструмента

рекомендуется



использовать

,

если



глубина



отверстия



в

 3

раза



больше

диаметра



сверла

.

Начальная



глубина



погружения



инструмента

,

определенная

I

,

в



общем



случае



должна



равняться

 1

диаметру



инструмента

.

5.8.2

Стандартные



циклы



нарезания



резьбы

Есть



два



стандартных



цикла



нарезания



резьбы

.

Все



стандартные



циклы



нарезания

резьбы



могут



включаться



в



цикл



в



G91

,

относительном



режиме



программирования

.

•

Стандартный



цикл



нарезания



резьбы



G84

 –

это



обычный



цикл



нарезания

резьбы

.

Он



используется



для



нарезания



правой



резьбы

.

•

Стандартный



цикл



реверсивного



нарезания



резьбы



G74

 –

это



реверсивный

цикл



нарезания



резьбы

.

Он



используется



для



нарезания



левой



резьбы

.

5.8.3

Циклы



растачивания



и



развертывания

Есть

 5

стандартных



циклов



растачивания

.

Все



стандартные



циклы



растачивания

могут



включаться



в



цикл



в



G91

,

относительном



режиме



программирования

.

•

Стандартный



цикл



растачивания



G85

 –

это



базовый



цикл



растачивания

.

Он

выполняет



растачивание



отверстия



до



необходимой



высоты



и



возвращение



на

заданную



высоту

.

•

Стандартный



цикл



растачивания



с



остановом



G86



аналогичен



стандартному

циклу



растачивания



G85

,

за



исключением



того

,

что



шпиндель



остановится



у

дна



отверстия



перед



возвращением



на



заданную



высоту

.

•

Стандартный



цикл



растачивания

,

задержки



и



обратного



растачивания



G89

аналогичен



G85

,

за



исключением



того

,

что



есть



выполняется



у



дна



отверстия



и

растачивание



отверстия



продолжается



на



заданной



скорости



подачи



при

возвращении



инструмента



в



заданное



положение

.

Это



отличается



от



других

стандартных



циклов



растачивания

,

в



которых



инструмент



или



перемещается



в

режиме



ускоренного



перемещения



или



с



помощью



ручной



толчковой



подачи

для



его



возврата



в



положение



возврата

.

•

Стандартный



цикл



чистового



растачивания



G76



выполняет



растачивание



до

заданной



глубины



и



после



растачивания



отверстия



выполняет



отвод

инструмента



от



стенки



отверстия



перед



его



выводом

.

•

Стандартный



цикл



обратного



растачивания



G77



работает



подобно



G76

,

за

исключением



того

,

что



перед



началом



растачивания



отверстия



выполняется

перемещение



инструмента



для



отвода



от



стенки



отверстия

,

перемещение



вниз

к



дну



отверстия

,

а



затем



растачивание



до



заданной



глубины

.

Плоскости

 R



156

5.8.4

Плоскости

 R

Плоскости

 R

или



плоскости



возврата

 –

это



команды



в



коде

 G,

которые



задают



высоту

возврата



оси

 Z

во



время



стандартных



циклов

.

Код

 G

плоскости

 R

остается



активными

на



протяжении



стандартного



цикла

,

в



котором



он



используется

.

G98

  «

Возврат



в

начальную



точку



стандартного



цикла

»

перемещает



ось

 Z

на



высоту



оси

 Z

перед

стандартным



циклом

.

G99

  «

Возврат



в



плоскость

 R

в



стандартном



цикле

»

перемещает



ось

 Z

на



высоту

,

заданную



аргументом



Rnn.nnnn

,

заданным



со

стандартным



циклом

.

Дополнительную



информацию



см

.

в



разделе

 «

Коды

G

и

 M».

5.9

Специальные



коды

 G

Специальные



коды

 G

используются



для



сложного



фрезерования

.

Оно



включает

:

•

Гравирование

 (

G47

)

•

Фрезерование



кармана

 (

G12

,

G13



и



G150

)

•

Вращение



и



масштабирование

 (

G68

,

G69

,

G50

,

G51

)

•

Зеркальное



отражение

 (

G101



и



G100

)

5.9.1

Гравирование

Код

 G

гравирования



текста



G47



позволяет



гравировать



текст



или



последовательные

серийные



номера



с



использованием



одиночного



блока



текста



программы

.

Также



есть

поддержка



символов

 ASCII.

См

.

страницу

280

,

где



указана



дальнейшая



информация



о



гравировании

.

5.9.2

Фрезерование



кармана

В



системе



управления

 Haas

есть



два



типа



кодов

 G

для



фрезерования



кармана

:

•

Фрезерование



круглых



карманов



выполняется



с



помощью



кодов

 G,

G12

  –

команды



фрезерования



круглых



карманов



по



часовой



стрелке

,

и



G13

 –

команды

фрезерования



круглых



карманов



против



часовой



стрелки

.

•

Универсальное



фрезерование



кармана



G150



использует



подпрограмму



для

обработки



пользовательской



геометрии



кармана

.

Убедитесь

,

что



геометрия



подпрограммы

 –

полностью



замкнутый



контур

.

Убедитесь

что



исходная



точка

 X-Y

в



команде



G150



находится



внутри



полностью



замкнутого

контура

.

Если



этого



не



сделать

,

это



может



вызвать



сигнал



об



ошибке

 370 –

Ошибка

определения



кармана

.

См

.

страницу

267

,

где



указана



дальнейшая



информация



о



кодах

 G,

выполняющих

фрезерование



кармана

.

Программирование



157

5.9.3

Вращение



и



масштабирование

ПРИМЕЧАНИЕ

:

Чтобы



использовать



эти



функции

,

необходимо



приобрести

опцию



поворота



и



масштабирования

.

Также



имеется



пробная

опция



на

 200

часов

.

G68

  «

Вращение

»

используется



для



вращения



системы



координат



в



необходимой

плоскости

.

Эту



функцию



можно



использовать



вместе



с



G91

 «

Относительный



режим

программирования

»

для



обработки



симметричных



последовательностей

.

G69

отменяет



вращение

.

G51



применяет



коэффициент



масштабирования



к



значениям



позиционирования



в

блоках



после



команды



G51

.

G50



отменяет



масштабирование

.

Можно



использовать

масштабирование



вместе



с



вращением

,

но



убедитесь

,

что



первой



идет



команда

масштабирования

.

См

.

страницу

291

,

где



указана



дальнейшая



информация



о

 G-

кодах

  «

вращение

»

и

«

масштабирование

».

5.9.4

Зеркальное



отражение

Код



G101

 «

Включить



зеркальное



отражение

»

выполнит



отражение



перемещения



оси

относительно



заданной



оси

.

Настройки



45

-

48

,

80



и



250



включают



зеркальное

отражение



относительно



осей

 X, Y, Z, A, B

и

 C.

Точка



поворота



зеркального

отражения



по



оси



определяется



аргументом



Xnn.nn

.

Это



можно



указывать



для

оси

Y,

которая



включена



на



станке

,

и



в



настройках

,

использованием



оси

,

для



которой

включается



зеркальное



отражение

,

в



качестве



аргумента

.

G100



отменяет



G101

.

См

.

страницу

317

,

где



указана



дальнейшая



информация



о



кодах

 G,

выполняющих

зеркальное



отражение

.

5.10

Подпрограммы

Подпрограммы

:

•

Это



обычно



последовательности



команд

,

которые



повторяются



в



программе

несколько



раз

.

•

Вынесены



в



отдельную



программу

,

а



не



повторяют



команды



много



раз



в

основной



программе

.

•

Вызываются



в



основной



программе



с



помощью



кода



M97



или



M98



и



P

.

•

Могут



содержать



L



для



подсчета



повторов

.

Вызов



подпрограммы



повторяется

L



раз

,

прежде



чем



основная



программа



переходит



к



следующему



блоку

.

При



использовании



M97

:

•

Код



P

 (

nnnnn

)

совпадает



с



номером



блока

 (

Nnnnnn

)

локальной



подпрограммы

.

•

Подпрограмма



должна



быть



внутри



основной



программы















содержание      ..     8      9      10      11     ..
