Стандартные



циклы



сверления



180

G03 X2.375 Y2.75 R0.375 (

Радиусная



обработка



углов

) ;

G01 X3.5 (

Линейное



перемещение

) ;

G02 X4. Y2.25 R0.5 (

Радиусная



обработка



углов

) ;

G01 Y0.4375 (

Линейное



перемещение

) ;

G02 X3.4375 Y-0.125 R0.5625 (

Радиусная



обработка

) ;

(

углов

) ;

G01 X-0.125 (

Линейное



перемещение

) ;

G40 X-1. Y-1. (

Конечное



положение

,

коррекция



на

) ;

(

инструмент



выключена

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

% ;

5.11

Стандартные



циклы

Стандартные



циклы

 –

это



коды

 G,

которые



выполняют



повторяющиеся



операции

,

например

,

сверление

,

нарезание



резьбы



и



растачивание

.

Стандартный



цикл

определяется



буквенным



адресным



кодом

.

Пока



стандартный



цикл



активен

,

станок

выполняет



определенную



операцию

,

каждый



раз



пока



подается



команда



на



новое

положение

,

кроме



случаев

,

если



задано

,

чтобы



она



не



выполнялась

.

5.11.1

Стандартные



циклы



сверления

Все



четыре



стандартных



цикла



сверления



могут



включаться



в



цикл



в



G91

,

относительном



режиме программирования

.

•

Стандартный



цикл



сверления



G81

 –

это



базовый



цикл



сверления

.

Используется

для



сверления



неглубоких



отверстий



или



для



сверления



с



использованием

функции



подачи



СОЖ



через



шпиндель

(

СОШ

).

•

Стандартный



цикл



сверления



центровочных



отверстий



G82



аналогичен

стандартному



циклу



сверления

 G81,

за



исключением



того

,

что



он



может

выполнить



задержку



у



дна



отверстия

.

Необязательный



аргумент

 Pn.nnn

задает

продолжительность задержки

.

•

Обычный



стандартный



цикл



сверления



с



периодическим



выводом



инструмента

G83



обычно



используется



для



сверления



глубоких



отверстий

.

Глубина



вывода

инструмента



может



быть



переменной



или постоянной



и



всегда



относительной

.

Qnn.nnn.

Нельзя



использовать



значение

 Q

при



программировании



с



помощью

I, J

и

 K.

Программирование



181

•

Высокоскоростной



стандартный



цикл



сверления



с



периодическим



выводом

инструмента



G73



аналогичен



нормальному



стандартному



циклу



сверления



с

периодическим



выводом



инструмента

 G83

за



исключением



того

,

что



вывод

инструмента



после



погружения



определяется



настройкой



22

 - «

Разность

 Z

в

стандартном



цикле

».

Циклы



сверления



с



периодическим



выводом



инструмента

рекомендуется



использовать

,

если



глубина



отверстия



в

 3

раза



больше

диаметра



сверла

.

Начальная



глубина



погружения



инструмента

,

определенная

I

,

в



общем



случае



должна



равняться

 1

диаметру



инструмента

.

5.11.2

Стандартные



циклы



нарезания



резьбы

Есть



два



стандартных



цикла



нарезания



резьбы

.

Все



стандартные



циклы



нарезания

резьбы



могут



включаться



в



цикл



в



G91

,

относительном



режиме



программирования

.

•

Стандартный



цикл



нарезания



резьбы



G84

 –

это



обычный



цикл



нарезания

резьбы

.

Он



используется



для



нарезания



правой



резьбы

.

•

Стандартный



цикл



реверсивного



нарезания



резьбы



G74

 –

это



реверсивный

цикл



нарезания



резьбы

.

Он



используется



для



нарезания



левой



резьбы

.

5.11.3

Циклы



растачивания



и



развертывания

Есть



семь



стандартных



циклов



растачивания

.

Все



стандартные



циклы



растачивания

могут



включаться



в



цикл



в



G91

,

относительном



режиме



программирования

.

•

Стандартный



цикл



растачивания



G85

 –

это



базовый



цикл



растачивания

.

Он

выполняет



растачивание



отверстия



до



необходимой



высоты



и



возвращение



на

заданную



высоту

.

•

Стандартный



цикл



растачивания



с



остановом



G86



аналогичен



стандартному

циклу



растачивания



G85

,

за



исключением



того

,

что



шпиндель



остановится



у

дна



отверстия



перед



возвращением



на



заданную



высоту

.

•

Стандартный



цикл



растачивания



с



ручным



выводом



G87



также



аналогичен



по

составу

,

за



исключением



того

,

что



шпиндель



остановится



у



дна



отверстия

,

инструмент



вручную



выводится



из



отверстия



толчковой



подачей



и



программа

снова



продолжается



после



нажатия

 «

Запуск



цикла

».

•

Стандартный



цикл



растачивания

,

задержки



и



ручного



вывода



G88



аналогичен

G87

,

за



исключением



того

,

что



выполняется



задержка

,

прежде



чем



оператор

может



вручную



вывести



инструмент



из



отверстия

.

•

Стандартный



цикл



растачивания

,

задержки



и



обратного



растачивания



G89

аналогичен



G85

,

за



исключением



того

,

что



есть



выполняется



у



дна



отверстия



и

растачивание



отверстия



продолжается



на



заданной



скорости



подачи



при

возвращении



инструмента



в



заданное



положение

.

Это



отличается



от



других

стандартных



циклов



растачивания

,

в



которых



инструмент



или



перемещается



в

режиме



ускоренного



перемещения



или



с



помощью



ручной



толчковой



подачи

для



его



возврата



в



положение



возврата

.

•

Стандартный



цикл



чистового



растачивания



G76



выполняет



растачивание



до

заданной



глубины



и



после



растачивания



отверстия



выполняет



отвод

инструмента



от



стенки



отверстия



перед



его



выводом

.

Плоскости

 R



182

•

Стандартный



цикл



обратного



растачивания



G77



работает



подобно



G76

,

за

исключением



того

,

что



перед



началом



растачивания



отверстия



выполняется

перемещение



инструмента



для



отвода



от



стенки



отверстия

,

перемещение



вниз

к



дну



отверстия

,

а



затем



растачивание



до



заданной



глубины

.

5.11.4

Плоскости

 R

Плоскости

 R

или



плоскости



возврата

 –

это



команды



кода

 G,

которые



задают



высоту

возврата



оси



Z



во



время



стандартных



циклов

.

Код

 G

плоскости

 R

остается



активными

на



протяжении



стандартного



цикла

,

в



котором



он



используется

.

G98

  «

Возврат



в

исходную



точку



стандартного



цикла

»

перемещает



ось



Z



на



высоту



оси



Z



перед

стандартным



циклом

.

G99

  «

Возврат



в



плоскость

 R

в



стандартном



цикле

»

перемещает



ось



Z



на



высоту

,

заданную



аргументом



Rnn.nnnn

,

заданным



со

стандартным



циклом

.

Дополнительную



информацию



см

.

в



разделе

 «

Коды

G

и

 M».

5.12

Специальные



коды

 G

Специальные



коды

 G

используются



для



сложного



фрезерования

.

Оно



включает

:

•

Гравирование

 (

G47

)

•

Фрезерование



кармана

 (

G12

,

G13



и



G150

)

•

Вращение



и



масштабирование

 (

G68

,

G69

,

G50

,

G51

)

•

Зеркальное



отражение

 (

G101



и



G100

)

5.12.1

Гравирование

Код

 G

гравирования



текста



G47



позволяет



гравировать



текст



или



последовательные

серийные



номера



с



использованием



одиночного



блока



текста



программы

.

Также



есть

поддержка



символов

 ASCII.

См

.

страницу

287

,

где



указана



дальнейшая



информация



о



гравировании

.

5.12.2

Фрезерование



кармана

В



системе



управления

 Haas

есть



два



типа



кодов

 G

для



фрезерования



кармана

:

•

Фрезерование



круглых



карманов



выполняется



с



помощью



кодов

 G,

G12

  –

команды



фрезерования



круглых



карманов



по



часовой



стрелке

,

и



G13

 –

команды

фрезерования



круглых



карманов



против



часовой



стрелки

.

•

Универсальное



фрезерование



кармана



G150



использует



подпрограмму



для

обработки



пользовательской



геометрии



кармана

.

Убедитесь

,

что



геометрия



подпрограммы

 –

полностью



замкнутый



контур

.

Убедитесь

что



исходная



точка

 X-Y

в



команде



G150



находится



внутри



полностью



замкнутого

контура

.

Если



этого



не



сделать

,

это



может



вызвать



сигнал



об



ошибке

 370 –

Ошибка

определения



кармана

.

См

.

страницу

274

,

где



указана



дальнейшая



информация



о



кодах

 G,

выполняющих

фрезерование



кармана

.

Программирование



183

5.12.3

Вращение



и



масштабирование

ПРИМЕЧАНИЕ

:

Чтобы



использовать



эти



функции

,

необходимо



приобрести

опцию



поворота



и



масштабирования

.

Также



имеется



пробная

опция



на

 200

часов

.

G68

  «

Вращение

»

используется



для



вращения



системы



координат



в



необходимой

плоскости

.

Эту



функцию



можно



использовать



вместе



с



G91

 «

Относительный



режим

программирования

»

для



обработки



симметричных



последовательностей

.

G69

отменяет



вращение

.

G51



применяет



коэффициент



масштабирования



к



значениям



позиционирования



в

блоках



после



команды



G51

.

G50



отменяет



масштабирование

.

Можно



использовать

масштабирование



вместе



с



вращением

,

но



убедитесь

,

что



первой



идет



команда

масштабирования

.

См

.

страницу

298

,

где



указана



дальнейшая



информация



о

 G-

кодах

  «

вращение

»

и

«

масштабирование

».

5.12.4

Зеркальное



отражение

Код



G101

 «

Включить



зеркальное



отражение

»

выполнит



отражение



перемещения



оси

относительно



заданной



оси

.

Настройки



45

-

48

,

80



и



250



включают



зеркальное

отражение



относительно



осей

 X, Y, Z, A, B

и

 C.

Точка



поворота



зеркального

отражения



по



оси



определяется



аргументом



Xnn.nn

.

Это



можно



указывать



для

оси

Y,

которая



включена



на



станке

,

и



в



настройках

,

использованием



оси

,

для



которой

включается



зеркальное



отражение

,

в



качестве



аргумента

.

G100



отменяет



G101

.

См

.

страницу

323

,

где



указана



дальнейшая



информация



о



кодах

 G,

выполняющих

зеркальное



отражение

.

5.13

Подпрограммы

Подпрограммы

:

•

Это



обычно



последовательности



команд

,

которые



повторяются



в



программе

несколько



раз

•

Написаны



в



отдельной



программе

,

вместо



того

,

чтобы



повторять



команды

много



раз



в



основной



программе

•

Вызываются



в



основной



программе



с



помощью



кода



M97



или



M98



и



P

.

•

Могут



содержать



L



для



подсчета



повторов

.

Вызов



подпрограммы



повторяется

L



раз

,

прежде



чем



основная



программа



продолжается



со



следующего блока

При



использовании

M97

:

•

Код



P

  (

nnnnn

)

совпадает



с



местонахождением



программы

  (

Onnnnn

)

подпрограммы

.

Внешняя



подпрограмма

 (M98)



184

•

Подпрограмма



должна



быть



внутри



основной



программы

При



использовании



M98

:

•

Код



P

 (

nnnnn

)

совпадает



с



номером



программы

 (

Onnnnn

)

подпрограммы

.

•

Подпрограмма



должна



находиться



в



памяти



системы



управления



или



на

жестком



диске

(

опция

).

Фиксированные



циклы



представляют



собой



самый



распространенный



пример

использования



подпрограммы

.

Например

,

можно



поместить



координаты

 X

и

 Y

серии

отверстий



в



отдельной



программе

.

Затем



стандартным



циклом



можно



вызвать



эту

программу



как



подпрограмму

.

Вместо



записи



координат



один



раз



для



каждого

инструмента

,

можно



записать



координаты



только



один



раз



для



любого

количества инструментов

.

5.13.1

Внешняя



подпрограмма

 (M98)

Внешняя



подпрограмма

 –

это



отдельная



программа

,

к



которой



обращается



основная

программа

.

Используйте



M98



для



подачи



команды

  (

для



вызова

)

внешних

подпрограмм

,

указывая



Pnnnnn



для



ссылки



на



номер



программы

,

которую

необходимо



вызвать

.

В



этом



примере



подпрограмма

 (

программа

 O40008)

задает

 (8)

положений

.

Она



также

включает



команду



G98



при



перемещении



между



положениями

 4

и

 5.

Это



заставляет

ось

 Z

возвратиться



к



начальной



точке



вместо



плоскости

 R,

так



что



инструмент

перемещается



над



зажимной



оснасткой

.

Основная



программа

 (

программа

 O40007)

задает

 (3)

различных



стандартных



цикла

:

1.

G81



Центровочное



сверление



в



каждом



положении

2.

G83



Сверление



с



периодическим



выводом



инструмента



в



каждом



положении

3.

G84



Нарезание



резьбы



метчиком



в



каждом



положении

Каждый



стандартный



цикл



вызывает



подпрограмму



и



выполняет



операцию



в



каждом

положении

.

% ;
O40007 (

Пример



программы



внешней



подпрограммы

) ;

(G54 X0 Y0 -

центральная



левая



часть



детали

 ) ;

(Z0 –

сверху



на



детали

) ;

(T1 -

это



центровочное



сверло

) ;

(T2 -

это



сверло

) ;

(T3 -

это



метчик

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G54 X1.5 Y-0.5 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z1. (

Коррекция



на



инструмент

 1

включена

) ;

M08 (

Включение



подачи



СОЖ

) ;

Программирование



185

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G81 G99 Z-0.14 R0.1 F7. (

Начало

 G81) ;

M98 P40008 (

Вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

Дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T2 M06 (

Выбор



инструмента

 2) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G54 X1.5 Y-0.5 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S2082 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H02 Z1. (

Коррекция



на



инструмент

 1

включена

) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G83 G99 Z-0.75 Q0.2 R0.1 F12.5 (

Начало

 G83) ;

M98 P40008 (

Вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

Дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T3 M06 (

Выбор



инструмента

 3) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G54 X1.5 Y-0.5 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S750 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H03 Z1. (

Коррекция



на



инструмент

 1

включена

) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G54 H03 Z1. M08 (

Коррекция



на



инструмент

 3

включена

) ;

G84 G99 Z-0.6 R0.1 F37.5 (

Начало

 G84) ;

M98 P40008 (

Вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

% ;

Внешняя



подпрограмма

 (M98)



186

F5.34:

Шаблон



подпрограммы

Подпрограмма

% ;
O40008 (

Подпрограмма

) ;

X0.5 Y-0.75 (2-

ое



положение

) ;

Y-2.25 (3-

е



положение

) ;

G98 X1.5 Y-2.5 (4-

е



положение

) ;

(

Возврат



в



исходную



точку

) ;

G99 X3.5 (5-

е



положение

) ;

(

Возврат



в



плоскость

 R) ;

X4.5 Y-2.25 (6-

е



положение

) ;

Y-0.75 (7-

е



положение

) ;

X3.5 Y-0.5 (8-

е



положение

) ;

M99 (

возврат



из



подпрограммы



или



новый



цикл

) ;

% ;

1

2

3

4

5

6

7

8

G98

G99

Y0.

X0.

2x 0.500

2x 3.500

2x 4.500

2x 1.500

G98

2x 0.500

2x 2.250
2x 2.500

2x 0.750

1

2

3

4

5

6

7

8

Программирование



187

5.13.2

Локальная



подпрограмма

 (M97)

Локальная



подпрограмма

 -

это



блок



кода



в



главной



программе

,

к



которому



главная

программа



обращается



несколько



раз

.

Локальные



подпрограммы



запускаются

(

вызываются

)

с



помощью



M97



и



Pnnnnn

,

который



отсылает



к



номеру



строки



N

локальной подпрограммы

.

Формат



локальной



подпрограммы



требует



окончания



основной



программы



с

помощью



M30

,

а



затем



ввода



локальных



подпрограмм



после



M30

.

Каждая



локальная

подпрограмма



должна



иметь



номер



строки



N



в



начале



и



M99



в



конце

,

который

выполняет



передачу



управления



обратно



к



следующей



строке



в

основной программе

.

Пример



локальной



подпрограммы

% ;
O40009 (

Пример



программы



с



локальной



подпрограммой

) ;

(G54 X0, Y0

в



верхнем



левом



углу



детали

) ;

(Z0 -

сверху



на



детали

) ;

(T1 -

центровочное



сверло

) ;

(T2 -

сверло

) ;

(T3 -

это



метчик

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

X1.5 Y-0.5 (

Ускоренное



перемещение



в

 1-

е



положение

) ;

S1406 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z1. (

Коррекция



на



инструмент

 1

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G81 G99 Z-0.26 R0.1 F7. (

Начало

 G81) ;

M97 P1000 (

Вызов



локальной



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

Дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T2 M06 (

Выбор



инструмента

 2) ;

G00 G90 G40 G49 (

Безопасный



запуск

) ;

G54 X1.5 Y-0.5 (

Ускоренное



перемещение



обратно



в

) ;

(1-

е



положение

) ;

S2082 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H02 Z1. (

Коррекция



на



инструмент

 2

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

Пример



внешней



подпрограммы



со



стандартным



циклом

 (M98)



188

G83 G99 Z-0.75 Q0.2 R0.1 F12.5 (

Начало

 G83) ;

M97 P1000 (

Вызов



локальной



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

Дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T3 M06 (

Выбор



инструмента

 3) ;

G00 G90 G40 G49 (

Безопасный



запуск

) ;

G54 X1.5 Y-0.5 ;
(

Ускоренное



перемещение



обратно



в

 1-

е



положение

) ;

S750 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H03 Z1. (

Коррекция



на



инструмент

 3

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G84 G99 Z-0.6 R0.1 F37.5 (

Начало

 G84) ;

M97 P1000 (

Вызов



локальной



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

(

ЛОКАЛЬНАЯ



ПОДПРОГРАММА

) ;

N1000 (

Начало



локальной



подпрограммы

) ;

X0.5 Y-0.75 (2-

е



положение

) ;

Y-2.25 (3-

е



положение

) ;

G98 X1.5 Y-2.5 (4-

е



положение

) ;

(

Возврат



в



исходную



точку

) ;

G99 X3.5 (5-

е



положение

) ;

(

Возврат



в



плоскость

 R) ;

X4.5 Y-2.25 (6-

е



положение

) ;

Y-0.75 (7-

е



положение

) ;

X3.5 Y-0.5 (8-

е



положение

) ;

M99 ;
% ;

5.13.3

Пример



внешней



подпрограммы



со



стандартным



циклом

 (M98)

% ;
O40010 (M98_

Пример



стандартного



цикла



внешней

) ;

(

подпрограммы

) ;

(G54 X0, Y0 -

вверху



слева



на



детали

) ;

Программирование



189

(Z0 -

сверху



на



детали

) ;

(T1 -

центровочное



сверло

) ;

(T2 -

сверло

) ;

(T3 -

это



метчик

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

X0.565 Y-1.875 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S1275 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z0.1 (

Коррекция



на



инструмент

 1

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G82 Z-0.175 P0.03 R0.1 F10. (

Начало

 G82) ;

M98 P40011 (

Вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

Дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T2 M06 (

Выбор



инструмента

 2) ;

G00 G90 G40 G49 (

Безопасный



запуск

) ;

G54 X0.565 Y-1.875 ;
(

Ускоренное



перемещение



обратно



в

 1-

е



положение

) ;

S2500 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H02 Z0.1 (

Коррекция



на



инструмент

 2

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G83 Z-0.72 Q0.175 R0.1 F15 (

Начало

 G83) ;

M98 P40011 (

Вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

M01 (

Дополнительная



остановка

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T3 M06 (

Выбор



инструмента

 3) ;

G00 G90 G40 G49 (

Безопасный



запуск

) ;

G54 X0.565 Y-1.875 ;
(

Ускоренное



перемещение



обратно



в

 1-

е



положение

) ;

S900 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H03 Z0.1 (

Коррекция



на



инструмент

 3

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

Внешние



подпрограммы



с



несколькими



закрепленными



деталями

 (M98)



190

G84 Z-0.6 R0.2 F56.25 (

Начало

 G84) ;

M98 P40011 (

Вызов



внешней



подпрограммы

) ;

G80 G00 Z1. M09 (

Отмена



стандартного



цикла

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z1. M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

% ;

Подпрограмма



% ;
O40011 (M98_

Подпрограмма

,

Положения

 X, Y) ;

X1.115 Y-2.75 (2-

е



положение

) ;

X3.365 Y-2.875 (3-

е



положение

) ;

X4.188 Y-3.313 (4-

е



положение

) ;

X5. Y-4. (5-

е



положение

) ;

M99 ;
% ;

5.13.4

Внешние



подпрограммы



с



несколькими



закрепленными



деталями

 (M98)

Подпрограммы



полезны



для



обработки



одной



и



той



же



детали



в



разных



положениях

X

и

 Y

в



станке

.

Например

,

на



столе



установлено



шесть



тисков

.

Для



каждых



тисков

будет



использоваться



новый



ноль



по

 X, Y.

Обращение



программы



к



ним

осуществляется



с



помощью



коррекции



детали



G54

 –

G59



в



абсолютных



координатах

.

Пользуйтесь



искателем



краев



или



индикатором

,

чтобы



установить



нулевую



точку



для

каждой



детали

.

Используйте



клавишу



установки



нуля



детали



на



странице



коррекции

детали



для



записи



каждого



положения

 X, Y.

После



задания



на



странице



коррекции

положения



начала



координат

 X, Y

для



каждой



обрабатываемой



детали



можно

начинать программирование

.

На



рисунке



показан



вид



настройки



на



столе



станка

.

Например

,

в



каждой



из



этих

шести



деталей



необходимо



сверлением



выполнить



отверстие



в



центре

,

в



нулевых

координатах

X

и

 Y.

Главная



программа

% ;
O40012 (M98_

Внешняя



подпрограмма

,

несколько

) ;

(

приспособлений

) ;

(G54-G59 X0 Y0 -

центр



каждой



детали

) ;

(G54-G59 Z0 -

сверху



на



детали

) ;

(T1 -

сверло

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

Программирование



191

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

X0 Y0 (

Ускоренное



перемещение



в

 1-

е



положение

) ;

S1500 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z0.1 (

Коррекция



на



инструмент

 1

вкл

.) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

G55 (

Изменение



коррекции



детали

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

G56 (

Изменение



коррекции



детали

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

G57 (

Изменение



коррекции



детали

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

G58 (

Изменение



коррекции



детали

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

G59 (

Изменение



коррекции



детали

) ;

M98 P40013 (

Вызов



внешней



подпрограммы

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

% ;

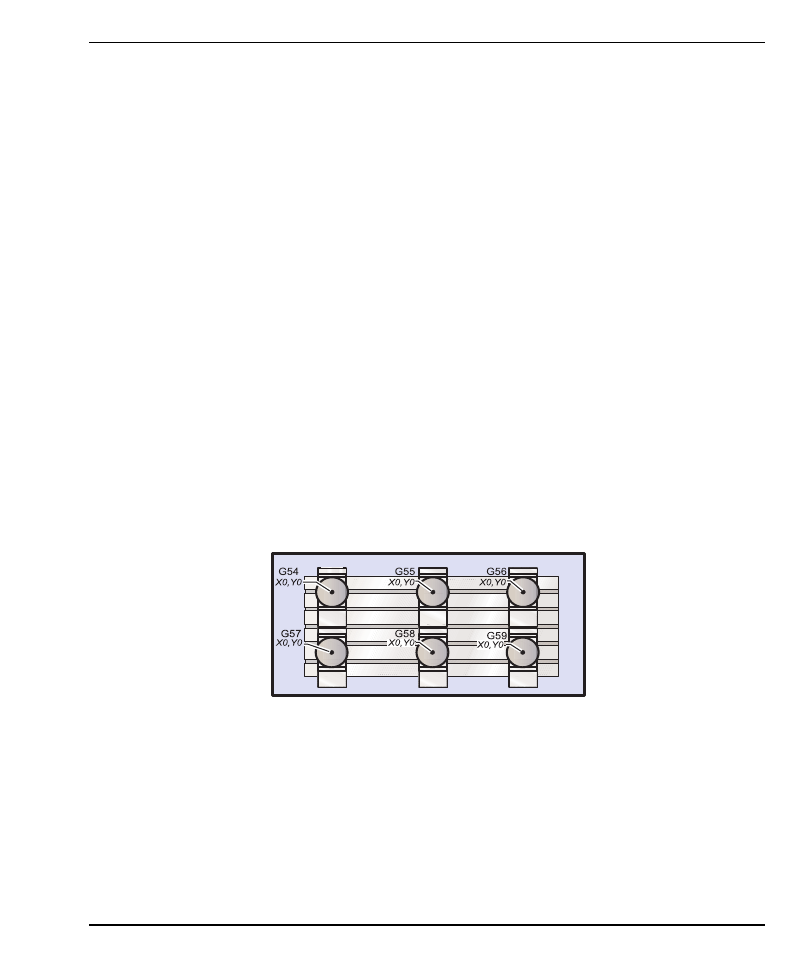

F5.35:

Чертеж



подпрограммы



с



несколькими



закрепленными



деталями

Подпрограмма

% ;
O40013 (M98_

Подпрограмма

) ;

X0 Y0 (

Перемещение



в



ноль



коррекции



детали

) ;

G83 Z-1. Q0.2 R0.1 F15. (

Начало

 G83) ;

G00 G80 Z0.2 M09 (

Отмена



стандартного



цикла

) ;

M99 ;
% ;

Внешние



подпрограммы



с



несколькими



закрепленными



деталями

 (M98)



192

5.14

Подробная



информация



в



Интернете

Обновленная



и



дополнительная



информация

,

включая



полезные



советы

,

рациональные



приемы



работы

,

процедуры



технического



обслуживания



и



другое

,

доступна



в



центре



ресурсов

 Haas

по



ссылке

 diy.HaasCNC.com.

Также



можно

отсканировать



в



мобильное



устройство



код

,

расположенный



ниже

,

чтобы



прямо

перейти



в



центр



ресурсов

:

Программирование



опций



193

Глава

 6:

Программирование



опций

6.1

Введение

В



дополнение



к



стандартным



функциям

,

включенным



в



объем



поставки



станка

,

также

можно



иметь



дополнительное



оборудование



со



специальными



возможностями

программирования

.

В



настоящем



разделе



описано

,

как



программировать



эти



опции

.

Можно



связаться



с



вашим



дилерским



центром



компании

 Haas,

чтобы



купить

большинство



этих



опций

,

если



они



отсутствуют



в



стандартной



комплектации



вашего

станка

.

6.2

Программирование

 4-

й



и

 5-

й



осей

F6.1:

Перемещение



оси



на

 VR-11

и

 TRT-210: [1]

Ось

 B, [2]

Ось

 A

6.2.1

Создание



пятикоординатных



программ

Большинство



программ



с



пятью



осями



довольно



сложны

,

и



их



следует



писать



с

помощью



программного



пакета



САПР

.

Необходимо



определить



длину



рычага



и

расчетную



длину



станка



и



ввести



их



в



эти



программы

.

У



каждого



станка



своя



длина



рычага

.

Это



расстояние



от



центра



вращения



головки

шпинделя



до



нижней



поверхности



эталонной



инструментальной



оправки

,

которая

входит



в



комплект



поставки



станка



с

 5

осями

.

Длину



рычага



можно



найти



в



настройке

116

,

а



также



выгравирована



на



эталонной



инструментальной



оправке

.

+32°

-32°

+32°

-32°

B-AXIS

360º

±120º

1

2

2

1

--

+

+

+

+

-

-

-- +

+

Создание



пятикоординатных



программ



194

F6.2:

Схема



длины



рычага



и



расчетной



длины

: [1]

Ось



вращения

, [2]

Длина



рычага

, [3]

Расчетная



длина

, [4]

Общая



длина

При



настройке



программы



необходимо



определить



измерительную



длину



для

каждого



инструмента

.

Расчетная



длина

 –

это



расстояние



от



нижнего



фланца

инструментальной



оправки



до



вершины



инструмента

.

Это



расстояние

можно рассчитать

:

1.

Установите



на



стол



индикатор



на



магнитном



держателе

.

2.

Выполните



измерение



индикатором



нижней



поверхности



инструментальной



оправки

.

3.

Задайте



эту



точку



как



Z0



в



системе



управления

.

4.

Вставьте



каждый



инструмент



и



вычислите



расстояние



от



вершины



инструмента



до



Z0

,

это



и



будет



расчетная



длина

.

5.

Полная



база

 -

это



расстояние



от



центра



вращения



шпиндельной



головки



до



режущей



кромки



инструмента

.

Ее



можно



вычислить

,

сложив



измерительную



базу



и



разводную



базу

.

Это



число



вводится



в



программу



САПР

,

которая



его



использует



это



значение



в



своих вычислениях

.

Коррекции

Дисплей



коррекции



детали



находится



на



экране



коррекции

.

Коррекции



с



G54



по



G59

или



с



G110



по



G129



можно



задать



с



помощью



кнопки



[PART ZERO SET]

 (

установка

нуля



детали

).

Это



действует



только



при



выбранном



дисплее



коррекции



начала

координат детали

.

1.

Нажимайте



[OFFSET]

 (

коррекция

)

пока



на



дисплее



не



появится



коррекция



начала



координат



детали

 (

из



всех



режимов



кроме



ПАМ

 (MEM)).

2.

Установите



оси



в



начало



координат



детали



для



обрабатываемой



детали

.

3.

При



помощи



курсора



выберите



нужную



ось



и



рабочий



номер

.

4.

Нажмите



[PART ZERO SET]

 (

установка



нуля



детали

),

и



текущие



координаты



станка



будут



автоматически



сохранены



в



этом адресе

.

1

2

3

4

Программирование



опций



195

ПРИМЕЧАНИЕ

:

Ввод



ненулевой



коррекции



детали

 Z

помешает



работе

автоматически



введенной



коррекции



на



длину инструмента

.

5.

Рабочие



координаты



обычно



вводятся



в



виде



положительных



чисел

.

Рабочие



координаты



вводятся



в



таблицу



только



в



виде



чисел

.

Чтобы



ввести



значение

 X,

равное



X2.00

,

в



G54

,

переместите



курсор



в



столбец

 X

и



введите

2.0.

Примечания



по



программированию



для



пяти



осей

Использование



резания



с



точной



синхронизацией



по



разрешению



геометрии



в

системе



САПР



позволяет



выполнять



плавные



обтекаемые



контуры



и



добиться



более

точной



обработки детали

.

Создание



вектора



подвода

  (

траектории



перемещающегося



инструмента

)

к

обрабатываемой



детали



должно



делаться



только



на



безопасном



расстоянии



над

обрабатываемой



деталью



или



сбоку



от



нее

.

В



режиме



ускоренного



перемещения



оси

придут



в



запрограммированное



положение



в



разное



время

:

ось

,

находившаяся



на

меньшем



расстоянии



от



заданного



положения

,

придет



первой

,

а



находившиеся



на

большем



расстоянии

 –

последними

.

Высокая



скорость



подачи



заставляет



оси



прийти

одновременно



в



положение



по



команде

,

что



предотвращает



возможный удар

.

Коды

 G

Программирование

 5-

й



оси



не



зависит



от



выбора



дюймов

  (

G20

)

или



метрических

единиц

 (

G21

),

потому



что



оси



А



и



В



всегда



программируются



в градусах

.

Должен



действовать



обратнозависимый



режим



G93



для



одновременного

перемещения



оси

 4-

или

 5-,

однако

,

если



фрезерный



станок



поддерживает



функцию

«

Система



управления



вершиной



инструмента

», (

G234

)

можно



использовать

 G94.

См

.

«G93»

на



странице

320



где



указана



дополнительная информация

.

Ограничьте



постпроцессор

  (

программное



обеспечение

 CAD/CAM)

максимальным

значением

 F

в



режиме

 G93,

составляющим

 45000.

Это



приводит



к



более



плавному

перемещению

,

что



может



потребоваться



при



веерной



обработке



наклонных стенок

.

M-

коды

ВАЖНО

:

Настоятельно



рекомендуется

,

чтобы



тормоза

 A/B

были

приведены



в



действие



при



выполнении



любых



не



связанных



с

 5-

й

осью



перемещений

.

Обработка



с



отключенными



тормозами

может



привести



к



чрезмерному



износу редукторов

.

M10

/

M11



включает

/

выключает



тормоз



оси

 A

M12

/

M13



включает

/

выключает



тормоз



оси

 B
