Haas Руководство оператора фрезерного станка 96-RU8200 (Редакция C Июнь 2015 г) - часть 14

Создание



пятикоординатных



программ



196

При



обработке



по

 4-

й



или

 5-

й



оси



станок



будет



делать



паузу



между



блоками

.

Эта

пауза



нужна



для



отпускания



тормоза



оси

 A

и

/

или

 B.

Чтобы



избежать



этой



задержки



и

обеспечить



более



плавное



выполнение



программы

,

программируйте



M11



и

/

или



M13

непосредственно



перед



G93

. M-

коды



выключат



тормоза

,

что



приведет



к



более

плавному



перемещению



и



непрерывному



ходу



перемещения

.

Помните

,

что



если

тормоза



не



будут



повторно



включены

,

то



они



будут



оставаться



выключенными

неограниченное время

.

Настройки

Для



программирования

 4-

й



и

 5-

й



осей



используется



несколько



параметров

настройки

.

Для

 4-

ой



оси

:

•

Настройка



30

 -

включение

 4-

й



оси

•

Настройка



34

 -

диаметр

 4-

й



оси

•

Настройка



48

 -

зеркальное



отражение



оси

 A

Для

 5-

ой



оси

:

•

Настройка



78

 -

включение

 5-

й



оси

•

Настройка



79

 -

диаметр

 5-

й



оси

•

Настройка



80

 -

зеркальное



отражение



оси

 B

Настройку



85

 -

Максимальная



радиусная



обработка



углов

,

следует



установить



на

.0500

для



резания



по

 5-

й



оси

.

Настройки



ниже

 .0500

перемещают



станок



ближе



к

абсолютному



останову



и



вызывают



неравномерное



перемещение

.

Можно



также



использовать



G187 Pn Ennnn

,

чтобы



задать



уровень



плавности



в

программе

,

чтобы



замедлить



оси

.

G187



временно



отменяет



настройку

 85.

ПРЕДОСТЕРЕЖЕНИЕ

:

При



резании



в



режиме



с

 5-

й



осью



может



происходить

неверное



позиционирование



и



перебег

,

если



не



отменена

коррекция



на



длину



инструмента

  (

код

 H).

Чтобы



избежать

этой



проблемы

,

используйте



G90

,

G40

,

H00



и



G49



в



первых

блоках



после



смены



инструмента

.

Эта



проблема



может

возникать



при



смешивании



программирования



для

 3-

х



и

 5-

ти

осей

,

перезапуске



программы



или



запуске



нового



задания



при

действующей



коррекции



на



длину



инструмента

.

скорости



подачи

Можно



подать



команду



подачи



в



программе



с



помощью



G01



для



оси

,

назначенной



на

поворотное



устройство

.

Например

,

G01 A90. F50. ;

Программирование



опций



197

;

поворачивает



ось

 A

на

 90

градусов

.

Каждая



строка



текста



программы

 4-

й

/5-

й



оси



должна



задавать



скорость



подачи

.

При

сверлении



ограничивайте



скорость



подачи



до



уровня



ниже

 75

дюйм

/

мин

.

Рекомендуемая



скорость



подачи



для



чистовой

 3-

осевой



обработки



не



должна

превышать

 50 – 60

дюйм

/

мин



с



припуском



для



каждой



чистового



прохода



не



менее

0.0500"

или

0.0750".

Ускоренные



перемещения



недопустимы

;

ускоренное



перемещение



при



входе



в

отверстия



и



выходе



из



них

  (

цикл



сверления



с



полным



выводом



инструмента

),

не поддерживаются

.

При



программировании



одновременного



движения



по

 5-

ти



осям



требуется



меньший

допуск



по



материалу



и



допустимы



более



высокие



скорости



подачи

.

В



зависимости



от

припуска



на



чистовую



обработку

,

от



длины



режущего



инструмента



и



типа

обрабатываемого



профиля



могут



быть



возможны



более



высокие



скорости



подачи

.

Например

,

при



обработке



линий



пресс

-

форм



или



длинных



обтекаемых



контуров

скорость



подачи



может



превышать

 100

дюйм

/

мин

.

Подвод

 4-

й



и

 5-

й



оси

Все



аспекты



толчковой



подачи



для

 5-

ой



оси



работают



так



же

,

как



они



работают



для

других



осей

.

Исключением



является



способ



выбора



толчковой



подачи



подвода

между



осью

 A

и



осью

B.

1.

Для



выбора



оси

 A

для



толчковой



подачи



нажмите



[+A]



или



[-A]

.

2.

Для



толчковой



подачи



оси

 B

нажмите



[SHIFT]

,

а



затем



нажмите



или



[+A]

,

или



[-A]

.

3.

EC-300:

Режим



толчковой



подачи



показывает

 A1

и

 A2,

для



толчковой



подачи

 A1

нажмите



[A]

,

а



для



толчковой



подачи

 A2

нажмите



[SHIFT]



[A]

.

6.2.2

Установка



дополнительной

 4-

й



оси

При



добавлении



поворотного



стола



к



фрезерному



станку

 Haas

необходимо



изменить

настройки



30



и



34

.

Настройка



30



задает



модель



поворотного



стола

,

а



настройка



34

задает



диаметр детали

.

Установка



дополнительной

 4-

й



оси



198

Изменение



настройки

 30

Настройка



30

 (

и



настройка



78



для

 5-

й



оси

)

задает



параметр

,

заданный



для



данного

поворотного



устройства

.

Эти



настройки



позволяют



выбрать



поворотное



устройство

из



списка

,

при



этом



автоматически



задаются



параметры

,

необходимые



для



того

,

чтобы



фрезерный



станок



взаимодействовал



с



поворотным



устройством

.

ПРЕДУПРЕЖДЕНИЕ

:

Если



не



установить



правильное



значение



щеточного



или

бесщеточного



параметра



настройки



в



соответствии



с

действительным



изделием

,

установленном



на



токарном

станке

,

это



может



привести



к



повреждению



двигателя

. «B»

в

настройке



означает



поворотное



устройство



с



бесщеточным

приводом

.

Бесщеточные



индексаторы



имеют



два



кабеля



от

стола



и



два



разъема



на



системе



управления



фрезерного

станка



для



каждой



оси



поворотного аппарата

.

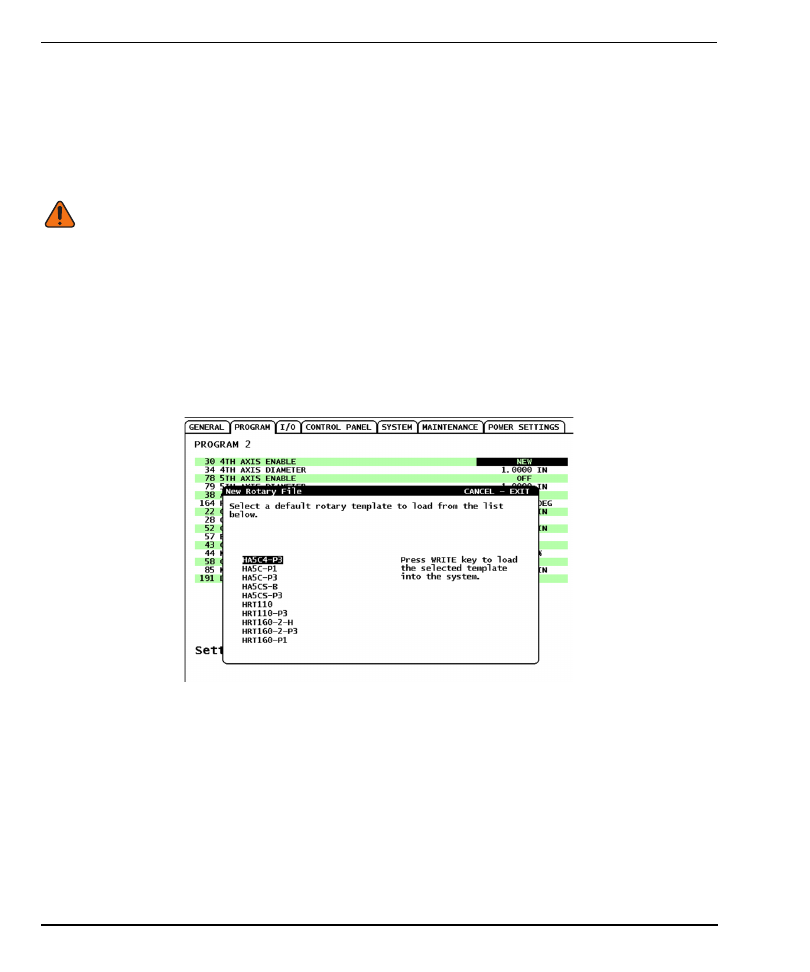

F6.3:

Меню



выбора



файла



нового



поворотного



аппарата

1.

Выделите



настройку



30



и



нажмите



клавишу



курсора

 «

влево

»

или

 «

вправо

».

2.

Нажмите



[EMERGENCY STOP]

 (

аварийный



останов

).

3.

Выберите



НОВ

,

а



затем



нажмите



[ENTER]

 (

ввод

).

Будет



выдан



перечень



доступных



значений



параметров



поворотного



аппарата

.

4.

Для



выбора



нужного



поворотного



устройства



нажимайте



клавиши



курсора



[UP]



(

вверх

)

или



[DOWN]

 (

вниз

).

Можно



также



начать



вводить



имя



поворотного



устройства

,

чтобы



уменьшить



перечень



прежде



чем



выбрать



из



списка

.

Модель



поворотного



аппарата

,

выделенная



в



системе



управления

,

должна



соответствовать



наименованию



модели

,

выгравированной



на



паспортной



табличке



поворотного устройства

.

Программирование



опций



199

5.

Нажмите



[ENTER]

 (

ввод

)

для



подтверждения выбора

.

Набор



параметров



будет



загружен



в



станок

.

Имя



текущего



набора



параметров



указано



в



настройке

30

.

6.

Выполните



сброс



аварийного



останова



[EMERGENCY STOP]

 (

аварийный



останов

).

7.

Не



пытайтесь



использовать



поворотный



аппарат

,

пока



было



выключено



и



включено



питание станка

.

Параметры

В



редких



случаях



может



потребоваться



изменить



некоторые



параметры

,

чтобы

получить



определенные



рабочие



характеристики



индексатора

.

Не



делайте



этого



без

списка



подлежащих



изменению



параметров

.

ПРИМЕЧАНИЕ

:

НЕ



ИЗМЕНЯЙТЕ



ПАРАМЕТРЫ

,

если



вы



не



получили



перечень

параметров



с



индексатором

.

Если



это



сделать

,

это

аннулирует



вашу



гарантию

.

Начальный



запуск

Для



запуска



индексатора

:

1.

Включите



фрезерный



станок

 (

и



управление



сервоприводом

,

если



применимо

).

2.

Переведите



индексатор



в



исходное



положение

.

3.

Все



индексаторы

 Haas

возвращаются



в



начальное



положение



по



часовой



стрелке

,

если



смотреть



спереди

.

Если



индексатор



возвращается



в



исходное



положение



против



часовой



стрелки

,

нажмите



[EMERGENCY STOP]

 (

аварийный



останов

)

и



свяжитесь



со



своим



дилером

.

6.2.3

Установка



дополнительной

 5-

й



оси

5-

я



ось



устанавливается



так



же

,

как



и

 4-

я



ось

:

1.

Используйте



настройку



78

,

чтобы



задать



модель



поворотного



стола

,

и



настройку



79

, –

чтобы



определить



диаметр

5-

й



оси

,

который



определяет



угловую



скорость



подачи

.

2.

Выполните



толчковую



подачу



оси



и



подайте



команду

 5-

й



оси



с



помощью



адреса

B.

Коррекция



центра



вращения



оси

 A (

наклонно

-

поворотные



столы

)



200

6.2.4

Коррекция



центра



вращения



оси

 A

(

наклонно

-

поворотные



столы

)

Эта



процедура



определяет



расстояние



между



плоскостью



платформы



оси

 B

и



осевой

линией



оси

 A

на



наклонно

-

поворотных



столах

.

Значение



коррекции



требуется



при

работе



с



некоторыми



программными



продуктами САПР

.

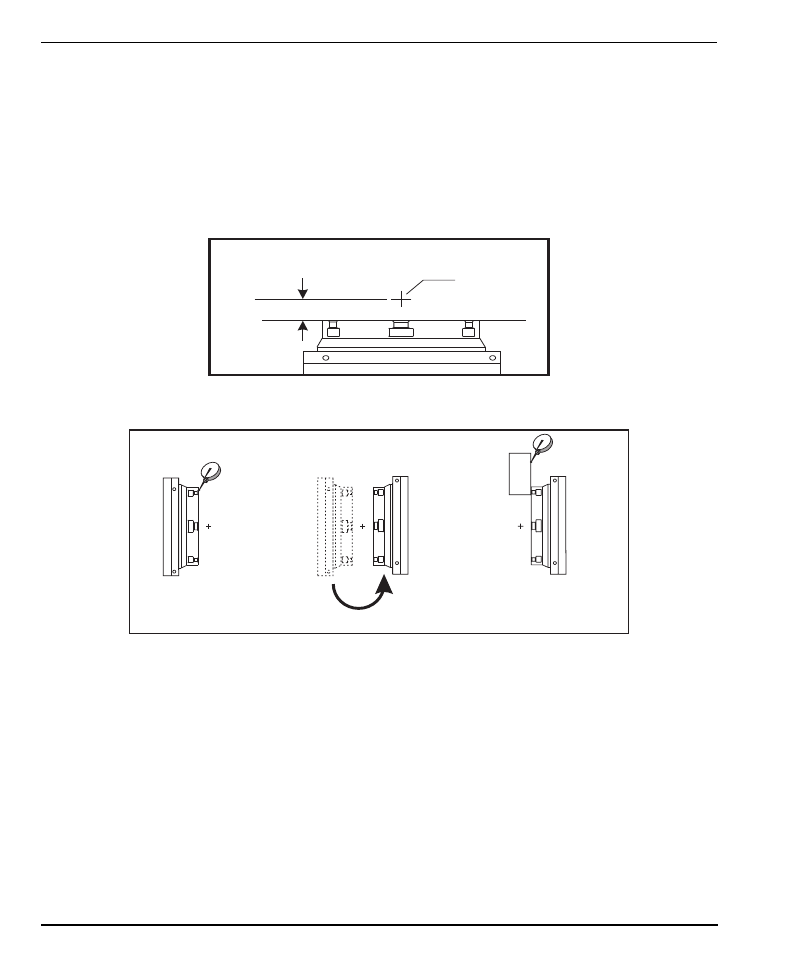

F6.4:

Схема



коррекции

 B

на



оси

 A (

вид



сбоку

): [1]

Коррекция



центра



вращения



оси

 A, [2]

Ось



A, [3]

Плоскость



платформы



оси

 B.

F6.5:

Иллюстрация



процедуры



центра



вращения



оси

 A

1.

Толчковой



подачей



перемещайте



ось

 A,

пока



поворотная



платформа



не



окажется



в



вертикальном



положении

.

Установите



циферблатный



индикатор



на



шпинделе



станка

 (

или



другой



поверхности

,

на



которую



не



влияют



перемещения



стола

)

и



выполните



замер



индикатором



по



торцу



платформы

.

Обнулите циферблатный



индикатор

.

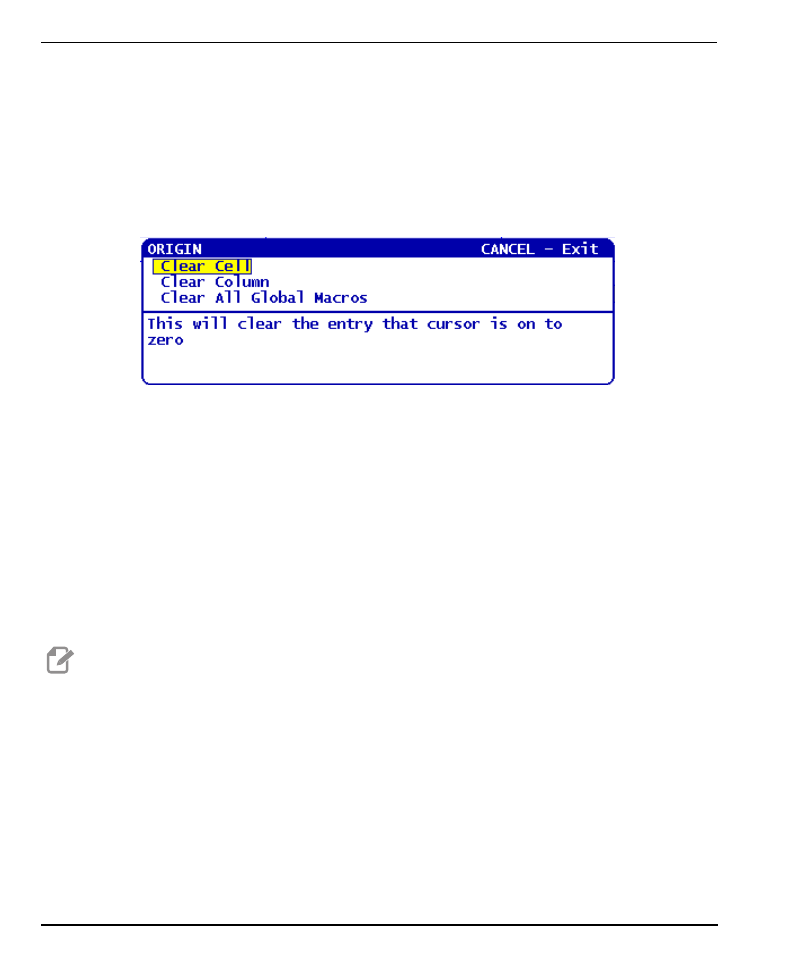

2.

Установите



положение



оператора



оси

 Y

на



ноль

 (

выберите



положение



и



нажмите



[ORIGIN]

 (

исходное



положение

)).

3.

Толчковой



подачей



переместите



ось

 A

на

 180°.

1

2

3

1

3

4 - 5

Программирование



опций



201

4.

Выполните



измерение



торца



платформы



с



того



же



самого



направления

,

что



и



первое



измерение

:

a.

Прижмите



призму

 1-2-3

к



торцу



платформы

.

b.

Выполните



замер



индикатором



по



торцу



призмы

,

которая



прижата



к



торцу



платформы

.

c.

Толчковой



подачей



переместите



ось

 Y,

чтобы



обнулить



индикатор

,

касающийся



призмы

.

5.

Считайте



новое



положение



оператора



оси

 Y.

Для



определения



значения



коррекции



центра



вращения



оси

 A

разделите



это



значение



на

 2.

6.2.5

Выключение

 4-

й



и

 5-

й



оси

Выключение

 4-

й



и

 5-

й



оси

:

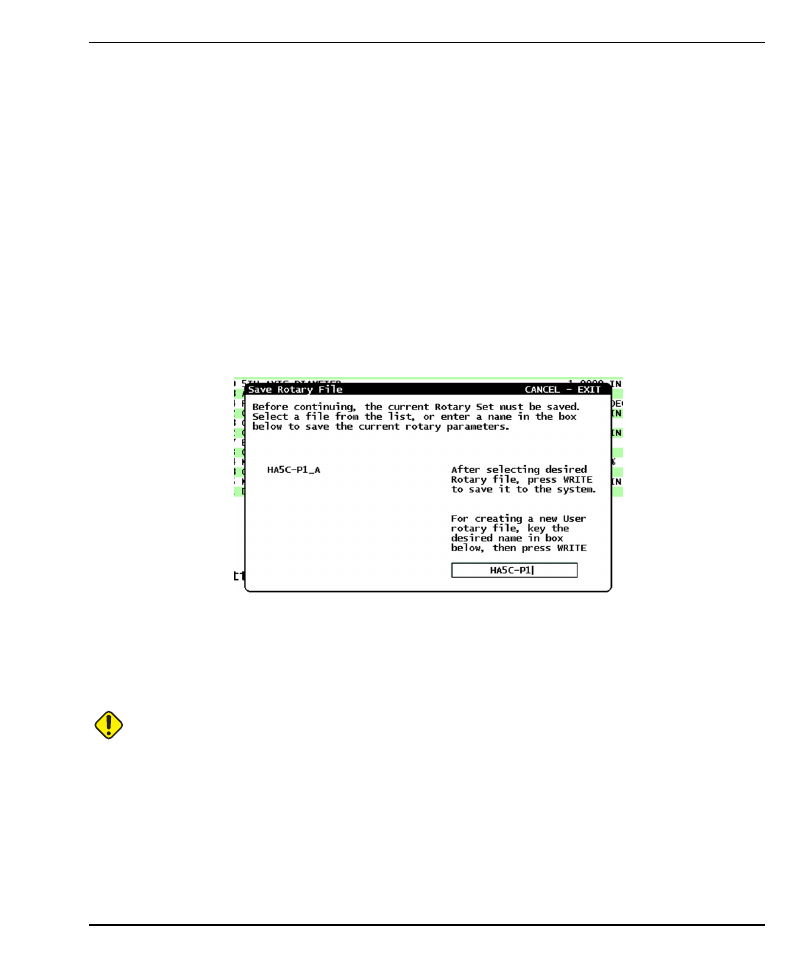

F6.6:

Сохранение



набора



параметров



поворотного



аппарата

1.

Если



поворотное



устройство



снимается



со



станка

,

выключите



настройку



30



для



4-

й



оси



и

/

или



78



для

 5-

й оси

.

При



выключении



настройки



30



или



78



выдается



запрос



на



сохранение



набора параметров

.

ПРЕДОСТЕРЕЖЕНИЕ

:

Не



подключайте



и



не



разъединяйте



кабели



при



включенной

системе



управления

.

2.

Выберите



файл



с



помощью



клавиш



курсора

 «

вверх

»

и

 «

вниз

»

и



нажмите



[ENTER]

 (

ввод

)

для подтверждения

.

Введение



в



макросы



202

Имя



набора



параметров

,

выбранного



в



настоящий



момент

,

указано



в



поле

.

Можно



изменить



это



имя



файла

,

чтобы



сохранить



пользовательский



набор параметров

.

3.

Если



настройки



не



выключены



при



снятом



устройстве

,

станок



выдает



сигнал



об ошибке

.

6.3

Макросы

 (

опция

)



6.3.1

Введение



в



макросы

ПРИМЕЧАНИЕ

:

Эта



системы



функция



управления



является



дополнительной

,

за



информацией



обращайтесь



в



местный



дилерский



центр

компании

 Haas.

Макросы



добавляют



системе



управления



возможности



и



гибкость

,

которые



не



могут

быть



обеспечены



стандартными

 G-

кодами

.

Возможно



использовать

:

для



работы



с

семействами



деталей

,

специализированными



стандартными



циклами

,

для



сложных

перемещений



и



управления



дополнительными



устройствами

.

Возможности

почти безграничны

.

Макрос

 –

это



программа

/

подпрограмма

,

которую



можно



выполнять



несколько



раз

.

Макрокоманда



может



присваивать



значение



переменной

,

выполнять



чтение

значения



переменной

,

проверять



выражение

,

выполнять



условный



или



безусловный

переход



к



в



другую



точку



в



программе



или



повторять



определенную



часть



программы

по



условию

.

Вот



несколько



примеров



применения



макрокоманд

.

Приводимые



примеры

схематичны



и



не



представляют



собой



законченные макропрограммы

.

•

Инструменты



для



немедленного



крепления



на



столе

 -

Многие



процедуры

наладки



можно



частично



автоматизировать



для



помощи



оператору

.

Можно

резервировать



инструменты



для



специфических



ситуаций

,

которые



не

предвиделись



во



время



разработки



приложения

.

Например

,

предположим

,

что

в



компании



используется



стандартный



прихват



с



группой



болтовых



отверстий

.

Если



после



наладки



обнаружено

,

что



приспособлению



потребуется

дополнительный



прихват

,

и



если



в



макроподпрограмме

 2000

запрограммировано



сверление



последовательности



болтовых



отверстий

прихвата

,

то



следующая



процедура

,

состоящая



только



из



двух



пунктов

, –

это

все

,

что



нужно



для



того

,

чтобы



добавить



прихват



к приспособлению

:

a)

Толчковой



подачей



переместите



станок



в



координаты

 X, Y

и

 Z

на



угол

,

где



необходимо



поместить



прихват

.

Прочитайте



координаты



на



экране станка

.

b)

Выполните



следующую



команду



в



режиме



РВД

:

Программирование



опций



203

G65 P2000 Xnnn Ynnn Znnn Annn ;
;

где



nnn

 –

это



координаты

,

определенные



в



пункте

a).

Здесь



макрос

 2000

(

P2000

)

выполняет



работу

,

так



как



он



предназначен



для



сверления



группы



болтовых



отверстий



для



болтов



прихвата



под



заданным



углом

 A.

По



сути



это



специализированный



стандартный цикл

.

•

Простые



повторяющиеся



последовательности

 -

Повторяющиеся

последовательности



можно



определить



при



помощи



макросов



и



сохранить

.

Например

:

a)

Схемы



отверстия



под



болт

b)

Шлицевание

c)

Угловые



схемы

,

любое



количество



отверстий

,

под



любым



углом

,

с



любыми



промежутками

d)

Специальная



обработка

,

такая



как



мягкие



кулачки

e)

Матричные



схемы

 (

например

, 12

поперек



и

 15

вниз

)

f)

Обработка



поверхности



летучей



фрезой

 (

например

, 12

дюймов



на

 5

дюймов



с



помощью

 3-

дюймовой



летучей фрезы

)

•

Автоматическая



настройка



коррекции



на



основании



программы

 -

С

помощью



макросов



можно



задать



коррекцию



координат



в



каждой



программе

,

что



облегчает



процедуру



наладки



и



позволяет



сократить



количество



ошибок

(

макропеременные



#2001-2800

).

•

Измерение



головкой

 -

Использование



измерительной



головки



расширяет

возможности



станка

,

вот



несколько примеров

:

a)

Профилирование



детали



для



определения



неизвестных



размеров



для



последующей обработки

.

b)

Калибровка



инструментов



для



учета



значений



коррекции



и



износа

.

c)

Ревизия



перед



обработкой



для



определения



припусков



на отливках

.

d)

Ревизия



после



обработки



для



определения



значений



параллелизма



и



плоскопараллельности

,

а



также координат

.

Полезные

 G-

и



М

-

коды

M00

,

M01

,

M30

 -

Останов



программы

G04

 –

Задержка

G65 Pxx

 –

Вызов



макроподпрограммы

.

Допускается



передача



переменных

.

M96 Pxx Qxx



Условный



локальный



переход

,

когда



дискретный



входной



сигнал



равен

0

M97 Pxx

 –

Вызов



локальной



подпрограммы

M98 Pxx

 –

Вызов



подпрограммы

M99

 –

Возврат



из



подпрограммы



или



цикл

G103

 -

Предел



опережающего



просмотра



блоков

.

Коррекция



на



режущий



инструмент

недопустима

.

M109

 -

Интерактивный



ввод



оператора

 (

см

.

страницу

380

)

Введение



в



макросы



204

Настройки

Существует

 3

настройки

,

которые



влияют



на



работу



макропрограмм

 (

программ



серии

9000),

это



Блокировка



редактирования



программ

  9

ххх

  (

настройка

 23),

Трассировка



программ

  9

ххх

 (

настройка

 74)

и



Выполнение



программ

 9xxx

в

режиме



одиночного



блока

 (

настройка

75).

Округление

Система



управления



хранит



десятичные



числа



в



виде



бинарных



величин

.

Таким

образом

,

значения

,

хранящиеся



в



переменных

,

могут



отклоняться



на

 1

наименьший

значимый



разряд

.

Например

,

число

 7,

сохраненное



в



макропеременной



#100

,

может

в



дальнейшем



при



чтении



принять



значение

 7.000001, 7.000000,

или

 6.999999.

Если

оператор был

IF [#100 EQ 7]… ;
;

он



может



возвращать



неверные



данные

.

В



таких



обстоятельствах



безопаснее

следующий



способ



программирования

IF [ROUND [#100] EQ 7]… ;
;

Такая



проблема



возникает



обычно



только



при



сохранении



в



макропеременной



целых

чисел

,

которые



вы



ожидаете



в



последующем



получить



без



дробной части

.

Опережающий



просмотр

Опережающий



просмотр

 -

очень



важное



понятие



в



программировании



с

использованием



макропрограмм

.

Система



управления



пытается



обработать



как

можно



больше



строк



программы



заранее

,

чтобы



ускорить



процесс



обработки

.

Сюда

входит



и



интерпретация



макропеременных

.

Например

,

#1101 = 1 ;
G04 P1. ;
#1101 = 0 ;
;

Предполагается

,

что



эта



последовательность



ВКЛЮЧИТ



мощность



на



выходе

,

подождет

 1

секунду



и



выключит



ее

.

Однако



опережающий



просмотр



заставит

выходной



сигнал



включиться

,

затем



немедленно



выключиться

,

пока



система

управления



обрабатывает



задержку

.

G103 P1



используется



для



ограничения

опережающего



просмотра

 1

блоком

.

Для



нормальной



работы



этого



примера

измените



текст



программы

,

как



указано ниже

:

G103 P1 (

Подробное



описание

 G103

см

.

в



разделе

) ;

(

руководства



о



кодах

 G) ;

;
#1101=1 ;
G04 P1. ;
;

Программирование



опций



205

;
;
#1101=0 ;
;

Опережающий



просмотр



блоков



и



удаление



блока

Система



управления

 Haas

использует



опережающий



просмотр



блоков



для



чтения



и

подготовки



к



блокам



текста



программы

,

которые



поступают



после



текущего



блока

текста



программы

.

Это



позволяет



системе



управления



равномерно



выполнять

переходы



от



одного



перемещения



к



следующему

.

G103



задает



предел



того

,

насколько



далеко



вперед



система



управления



осуществляет



просмотр



блоков



текста

программы

.

Адресный



код

 P

nn



в



G103



задает

,

насколько



далеко



вперед



допускается

выполнение



опережающего



просмотра



системой



управления

.

Дополнительную

информацию



см

.

в



разделе



G103



на



странице



326

.

Режим



удаления



блока



позволяет



выборочно



пропускать



блоки



текста



программы

.

Используйте



символ



/



в



начале



блоков



программы

,

которые



необходимо



пропустить

.

Нажмите



[BLOCK DELETE]

 (

удаление



блока

),

чтобы



войти



в



режим



удаления



блока

.

Пока



включен



режим



удаления



блока

,

система



управления



не



выполняет



блоки

,

отмеченные



символом



/

.

Например

:

Использование

/ M99 (

Возврат



из



подпрограммы

) ;

;

перед



блоком



с

M30 (

Конец



программы



и



обратная



перемотка

) ;

;

делает



подпрограмму



основной



программой

,

если



режим



[BLOCK DELETE]

(

удаление



блока

)

включен

.

Программа



используется



как



подпрограмма

,

пока

удаление



блока выключено

.

6.3.2

Примечания



по



работе

Можно



сохранить



или



загрузить



макропеременные



через



интерфейс

 RS-232

или



порт

USB,

так



же

,

как



настройки



и коррекции

.

Страница



отображения



переменных

Макропеременные



#1

 -

#999



выводятся



на



экран



и



их



можно



изменить



на экране

текущих



команд

.

1.

Нажмите



[CURRENT COMMANDS]

 (

текущие



команды

)

и



используйте



[PAGE UP]

 (

предыдущая



страница

)/

[PAGE DOWN]

(

следующая



страница

)

для



перехода



на



страницу



Макропеременные

.

Когда



блок



управления



интерпретирует



программу

,

изменения



переменных



и



результаты



отображаются



на



странице



дисплея



Макропеременные

.

Примечания



по



работе



206

2.

Введите



значение

,

а



затем



нажмите



[ENTER]

 (

ввод

),

чтобы



задать



макропеременную

.

Нажмите



[ORIGIN]

 (

ИСХОДН

),

чтобы



удалить



макропеременные

,

при



этом



отображается



всплывающее



удаления



записи

.

Сделайте



выбор



из



предложенных



вариантов



и нажмите



[ENTER]

 (

ввод

).

F6.7:

[ORIGIN]

 (

ИСХОДН

)

всплывающее



окно



удаления



записи

.

Очистить ячейку

 -

Удаляет



данные



выделенной



ячейки



и



задает



нулевое



значение

.

Очистить столбец

 -

Удаляет



данные



в



активном



столбце



с



курсором



и



задает



нулевое



значение

.

Очистить все глобальные макросы

 -

Удаляет



записи



глобальных



макросов



(

макросы

 100-199,

макросы

 500-699

и



макросы

 800-999)

и



задает



нулевое



значение

.

3.

Если



ввести



номер



макропеременной



и



нажать



стрелку

 «

вверх

»

или

 «

вниз

»,

выполняется



поиск



этой переменной

.

4.

Выводимые



на



экран



переменные



представляют



собой



значения



переменных



при



выполнении



программы

.

Иногда



они



могут



быть



на



расстоянии



до

 15

блоков



вперед



от



фактических



операций



станка

.

Отладка



программ



облегчается

,

если



вставить



G103 P1



в



начале



программы

,

чтобы



ограничить



буферизацию



блоков

,

а



после



окончания



отладки

 –

удалить



G103 P1

.

Отображение



пользовательских



макросов

 1

и

 2

Можно



отобразить



значения



любых



двух



пользовательских



макросов

  (

Метка

макроса

 1

,

Метка



макроса

 2

).

ПРИМЕЧАНИЕ

:

Имена



МАКРО



МЕТКА

 1



и



МАКРО



МЕТКА

 2



можно



изменять

,

для

этого



необходимо



выделить



имя

,

ввести



с



клавиатуры



новое

имя



и



нажать



[ENTER]

 (

ввод

).

Чтобы



задать

,

какие



две



макропеременные



будут



отображаться



в



элементах



Метка

макроса

  1



и



Метка



макроса

  2



в



окне



дисплея



Таймеры



работы



и



наладка

,

сделайте



следующее

:

1.

Нажмите



[CURRENT COMMANDS]

 (

текущие



команды

).

2.

Нажмите



[PAGE UP]

 (

предыдущая



страница

)

или



[PAGE DOWN]

 (

следующая



страница

)

для



перехода



на



страницу



ТАЙМЕРЫ



ЭКСПЛУАТАЦИИ



И



НАСТРОЙКА

.

Программирование



опций



207

3.

Используйте



клавиши



курсора

,

чтобы



выбрать



поле



ввода



Метка



макроса

 1



или



Метка



макроса

 2

 (

справа



от



метки

).

4.

Введите



с



клавиатуры



номер



переменной

 (

без

 #)

и



нажмите



[ENTER]

 (

ввод

).

Поле



справа



от



введенного



номера



переменной



отображает



текущее



значение

.

Аргументы



макропрограмм

Аргументы



в



операторе



G65



являются



средством



передачи



значений

в макроподпрограмму



и



задания



локальных



переменных



в макроподпрограмме

.

В



следующих

 2

таблицах



показано



сопоставление



буквенных



адресных



переменных

и



числовых



переменных

,

использующихся



в макроподпрограмме

.

Алфавитная



адресация

Альтернативная



алфавитная



адресация

Адрес

Переменная

Адрес

Переменная

A

1

N  (

Нет

)

-

B

2

O

-

C

3

P

-

D

7

Q

17

E

8

R

18

F

9

S

19

G

-

T

20

H

11

U

21

I

4

V

22

J

5

W

23

K

6

X

24

L

-

Y  (

да

)

25

M

13

Z

26

Примечания



по



работе



208

Аргументы



принимают



любые



значения



с



плавающей



точкой



до



четырех



десятичных

знаков

.

Если



система



управления



работает



в



метрическом



режиме

,

она



принимает

значения



до



тысячных



долей

 (.000).

В



примере



ниже



локальной



переменной

 #1

будет

присвоено



значение

 .0001.

Если



десятичный



знак



не



включен



в



значение



аргумента

,

например

:

G65 P9910 A1 B2 C3 ;
;

Значения



передаются



в



макроподпрограммы



в



соответствии



с



таблицей

:

Передача



целочисленных



аргументов

 (

без



десятичной



точки

)

Адрес

Переменна

я

Адрес

Переменна

я

Адрес

Переменна

я

A

1

K

12

J

23

B

2

I

13

K

24

C

3

J

14

I

25

I

4

K

15

J

26

J

5

I

16

K

27

K

6

J

17

I

28

I

7

K

18

J

29

J

8

I

19

K

30

K

9

J

20

I

31

I

10

K

21

J

32

J

11

I

22

K

33

Адрес

Переменн

ая

Адрес

Переменн

ая

Адрес

Переменн

ая

A

.0001

J

.0001

S

1.

B

.0001

K

.0001

T

1.

Программирование



опций



209

Всем

 33

локальным



макропеременным



можно



присвоить



значения



с



аргументами

,

используя



метод



альтернативной



адресации

.

В



следующем



примере



показано

,

как

можно



передать



две



группы



положений



координат



в



макроподпрограмму

.

Локальным

переменным



от



#4



до



#9



будут



присвоены



значения



от

 .0001

до

.0006,

соответственно

.

Пример

:

G65 P2000 I1 J2 K3 I4 J5 K6 ;
;

Для



передачи



значений



в



макроподпрограммы



можно



использовать



следующие

буквы

: G, L, N, O

или

 P.

Макропеременные

Существует

 3

вида



макропеременных

:

локальные

,

глобальные



и



системные

.

Макроконстанты

 –

это



значения



с



плавающей



точкой

,

помещаемые



в

макровыражение

.

Они



могут



сочетаться



с



адресами

 A-Z

или



использоваться

самостоятельно



в



выражении

.

Примеры



констант

: 0.0001, 5.3

или

-10.

C

.0001

L

1.

U

.0001

D

1.

M

1.

V

.0001

E

1.

N  (

Нет

)

-

W

.0001

F

1.

O

-

X

.0001

G

-

P

-

Y  (

да

)

.0001

H

1.

Q

.0001

Z

.0001

I

.0001

R

.0001

Адрес

Переменн

ая

Адрес

Переменн

ая

Адрес

Переменн

ая

Примечания



по



работе



210

Локальные



переменные

Локальные



переменные



имеют



диапазон



от



#1



до



#33

.

Набор



локальных



переменных

доступен



постоянно

.

При



выполнении



вызова



подпрограммы



с



помощью



команды

G65



локальные



переменные



сохраняются

,

и



можно



использовать



новый



набор

.

Это

называется



вложенностью



локальных



переменных

.

При



вызове



G65



все



новые

локальные



переменные



сбрасываются



на



значение

  «

не



определена

»,

а



всем

локальным



переменным

,

имеющим



соответствующие



адресные



переменные



в

строке



G65

,

присваиваются



значения



из



строки



G65

.

Ниже



приводится



таблица

локальных



переменных



с



аргументами



адресных



переменных

,

которые



изменяют их

.

Переменные



10

,

12

,

14

-

16



и



27

-

33



не



имеют



соответствующих



адресных

аргументов

.

Их



можно



задать

,

если



используется



достаточное



количество

аргументов



I

,

J



и



K

,

как



указано



выше

,

в



разделе



об



аргументах

.

После



входа



в

макроподпрограмму



чтение



и



изменение



локальных



переменных



можно

осуществлять

,

обращаясь



к



номерам



переменных



от



1

-

33

.

Если



аргумент



L



используется



для



многократных



повторов



макроподпрограммы

,

аргументы



задаются



только



при



первом



повторе

.

Это



означает

,

что



если



локальные

переменные



1

-

33



изменены



при



первом



повторе

,

то



при



следующем



повторе



будут

доступны



только



измененные



значения

.

Локальные



значения



остаются



без

изменений



между



повторениями

,

если



адрес



L



больше

 1.

Вызов



подпрограммы



через



M97



или



M98



не



приводит



к



вложению



локальных

переменных

.

Все



локальные



переменные

,

к



которым



выполняется



обращение



в

подпрограмме

,

вызванной



с



помощью



M98

, –

это



те



же



самые



переменные



и

значения

,

которые



существовали



перед



вызовом



M97



или



M98

.

Переменная

:

1

2

3

4

5

6

7

8

9

10

11

Адрес

:

A

B

C

I

J

K

D

E

F

H

Альтернатива

:

I

J

K

I

J

Переменная

:

12

13

14

15

16

17

18

19

20

21

22

Адрес

:

M

Q

R

S

T

U

V

Альтернатива

:

K

I

J

K

I

J

K

I

J

K

I

Переменная

:

23

24

25

26

27

28

29

30

31

32

33

Адрес

:

W

X

Y
(

да

)

Z

Альтернатива

:

J

K

I

J

K

I

J

K

I

J

K

Программирование



опций



211

Глобальные



переменные

Глобальные



переменные



доступны



в



любой



части



программы

.

Каждая



глобальная

переменная



существует



в



единственном



экземпляре

.

Глобальные



переменные

находятся



в



трех



диапазонах

:

100

-

199

,

500

-

699

 and

800

-

999

.

Глобальные

переменные



остаются



в



памяти



при



отключении питания

.

Иногда



опции



изготовителя



используют



глобальные



переменные

.

Например

,

измерение



головкой

,

устройство



автоматической



смены



спутников



и



т

.

д

.

ПРЕДОСТЕРЕЖЕНИЕ

:



Если



используется



глобальная



переменная

,

убедитесь



что

никакие



другие



программы



на



станке



не



используют



эту

глобальную



переменную

.

Системные



переменные

Системные



переменные



позволяют



взаимодействовать



с



различными



условиями

управления

.

Значения



системной



переменной



могут



изменять



работу



системы

управления

.

Когда



программа



осуществляет



чтение



системной



переменной

,

она

может



изменить



свое



поведение



на



основании



значения



переменной

.

Некоторые

системные



переменные



имеют



состояние

  «

только



для



чтения

»,

это



значит

,

что

изменять



их



невозможно

.

Ниже



приводится



краткая



таблица



системных



переменных

с



описанием



их использования

.

Переменные

Использование

#0

Не



является



числом

 (

только



для



чтения

)

#1

-

#33



Аргументы



вызовов



макроса

#100

-

#155

Переменные



общего



назначения

,

сохраняемые



при



выключении



питания

156

-

199

Используется



измерительной



головкой

 (

если



установлена

)

#500

-

#549

Переменные



общего



назначения

,

сохраняемые



при



выключении



питания

#556

-

#599

Данные



калибровки



измерительной



головки

 (

если



установлена

)

#600

-

#699

Переменные



общего



назначения

,

сохраняемые



при



выключении



питания

#700

-

#749

Скрытые



переменные



только



для



внутреннего



использования

#800

-

#999

Переменные



общего



назначения

,

сохраняемые



при



выключении



питания
