Haas Руководство оператора фрезерного станка 96-RU8200 (Редакция C Июнь 2015 г) - часть 11

Редактор



файлового



числового



программного



управления

 (

ФЧПУ

)



148

Найти



текст

Определяет



искомую



строку

,

направление



поиска



и



находит



первое



вхождение

искомой



строки



в



направлении

,

указанном



в



режиме



РЕДАКТОРА



ФЧПУ

:

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Поиск

»

и



выберите

 «

Найти



текст

».

3.

Введите



текст



для



поиска

.

4.

Введите



направление



поиска

.

При



выборе



направления



поиска



нажмите

 «F»

для



поиска



строки



ниже



позиции



курсора



и



нажмите

 «B»

для



поиска



выше



позиции



курсора

.

Найти



далее

Отыскивает



следующее



вхождение



искомой



строки



в



режиме



РЕДАКТОРА



ФЧПУ

:

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Поиск

»

и



выберите

 «

Найти



следующее

».

3.

Выбирайте



эту



функцию



сразу



после



поиска

 «

Найти



текст

».

Повторите



для



продолжения



поиска



и



переходу



к



следующему



вхождению

.

Найти



и



заменить



текст

Определяет



искомую



строку



и



строку



для



замены

,

направление



поиска



и



выбирает

параметры



Да

/

Нет

/

Все

/

Отмена



в



режиме



РЕДАКТОРА



ФЧПУ

.

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Поиск

»

и



выберите

 «

Найти



и



заменить



текст

».

3.

Введите



текст

,

который



необходимо



найти

.

4.

Введите



новый



текст



для



замены

.

5.

Введите



направление



поиска

.

При



выборе



направления



поиска



нажмите

 F

для



поиска



строки



ниже



позиции



курсора



и



нажмите

 B

для



поиска



выше



позиции



курсора

.

6.

При



обнаружении



первого



вхождения



искомой



строки



система



управления



выдаст



запрос



Заменить

 (

Да

/

Нет

/

Все

/

Отмена

)?



Для



продолжения



наберите



первую



букву



выделения

.

Если



выбрать



Да



или



Нет

,

редактор



выполнит



действие



по



выбору



и



перейдет



к



следующему



вхождению



искомой



строки

.

Выберите



Все

,

чтобы



автоматически



заменить



все



вхождения



искомой



строки

.

Выберите



Отмена

,

чтобы



выйти



из



функции



без



внесения



изменений



(

уже



замененный



текст



останется



замененным

,

если



выбран



этот



вариант

).

Найти



инструмент

Выполняет



поиск



в



программе



номеров



инструмента



в



режиме



РЕДАКТОРА



ФЧПУ

:

Программирование



149

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Поиск

»

и



выберите

 «

Найти



инструм

».

3.

Для



поиска



следующего



номера



инструмента



выберите



ее



снова

.

Меню

 «

Изменить

» (

ФЧПУ

)

Для



доступа



к



меню

 «

Изменить

»:

1.

Находясь



в



режиме



РЕДАКТОРА



ФЧПУ

,

нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Изменить

».

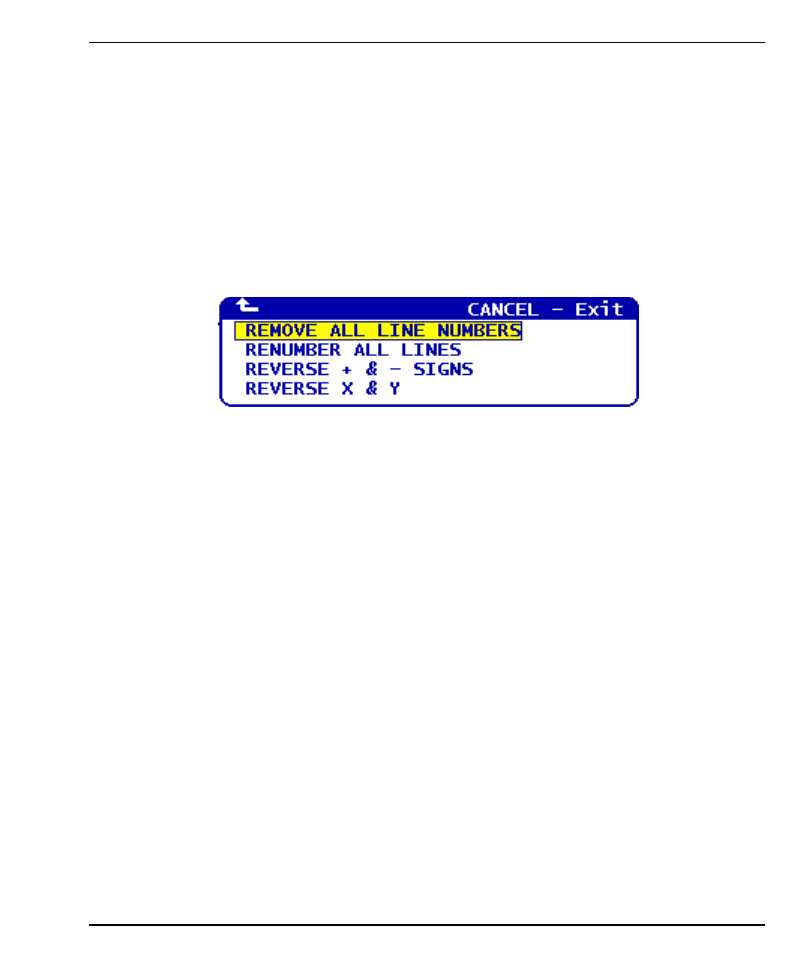

F5.13:

Меню

 «

Изменить

»

Удалить



номера



строк

Удаляет



все



номера



строк

 Nxx

из



программы



в



режиме



РЕДАКТОРА



ФЧПУ

:

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Изменить

»

и



выберите



команду



Удалить



все



номера



строк

.

Перенумеровать



строки

Перенумеровывает



все



строки



программы



кодами

 Nxx

в



режиме



РЕДАКТОРА



ФЧПУ

:

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Изменить

»

и



выберите



команду



Перенумеровать



все



строки

.

3.

Выберите



начальный



номер

.

4.

Выберите



приращение



номера



строки

.

Замена



знаков

 «+»

и

 «-»

Изменяет



все



положительные



значения



на



отрицательные



или



отрицательные



на

положительные



в



режиме



РЕДАКТОРА



ФЧПУ

:

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Изменить

»

и



выберите



Реверс



знаков

 +

и

 -

.

3.

Для



изменения



значения



введите



адресный



код



или



коды

.

Буквенные



адреса



недопустимы

: D, F, G, H, L, M, N, O, P, Q, S

и

 T.

Редактор



файлового



числового



программного



управления

 (

ФЧПУ

)



150

Замена

 X

и

 Y

Для



изменения



всех



значений

 X

на



значения

 Y

и



наоборот



в



режиме



РЕДАКТОРА

ФЧПУ

:

1.

Нажмите



[F1]

.

2.

Переместите



курсор



в



меню

 «

Изменить

»

и



выберите

 «

Реверс

 X

и

 Y».

5.3

Преобразователь



программ

 Fadal

Если



необходимо



преобразовать



программу



из



формата

 Fadal

в

 Haas,

конвертер

программ

 Fadal

позволяет



это



быстро



сделать

.

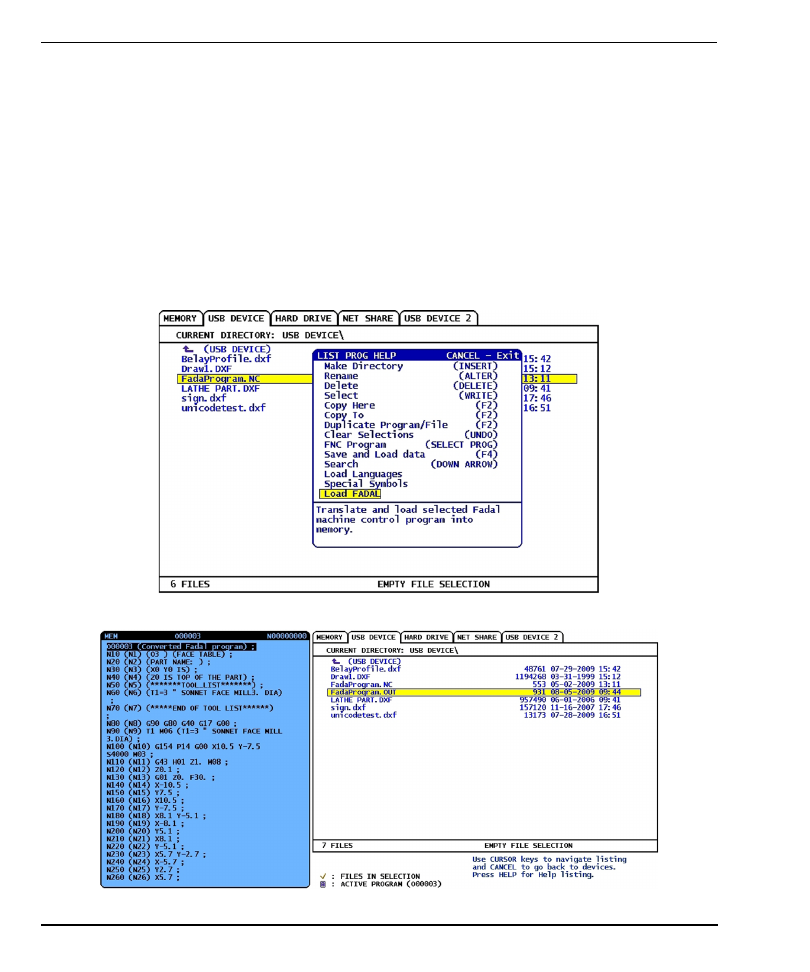

F5.14:

Всплывающее



окно



загрузки

 FADAL

F5.15:

Преобразование

 Fadal

завершено

Программирование



151

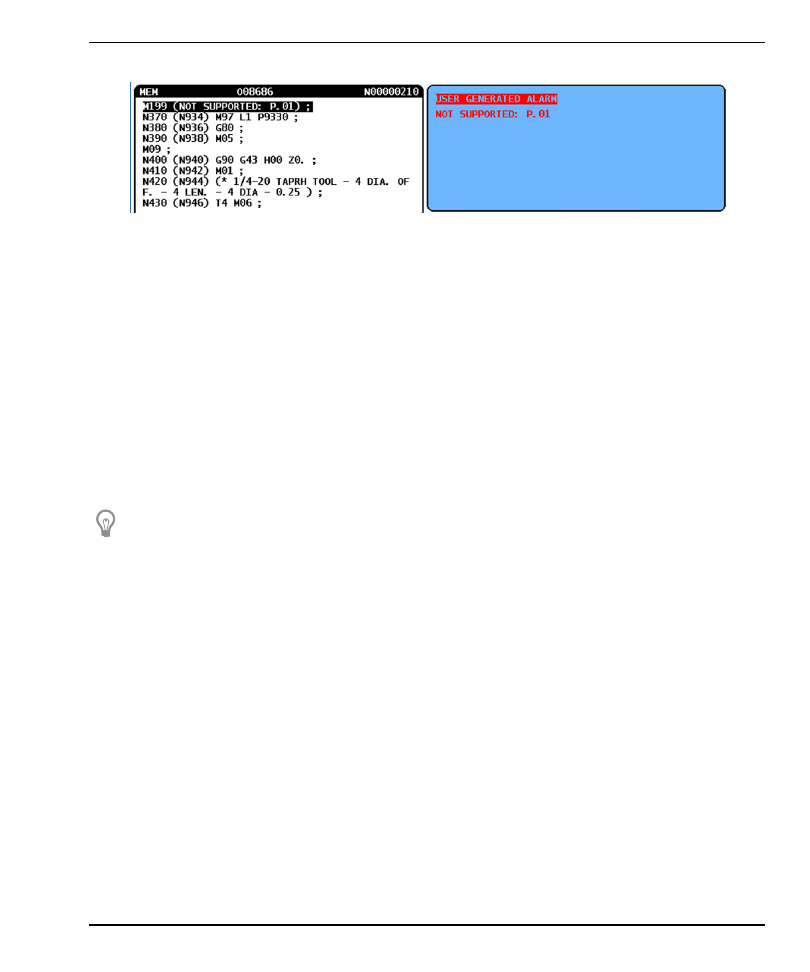

F5.16:

Ошибки



преобразования

 Fadal

1.



Нажмите



[LIST PROGRAM]

 (

список



программ

)

для



доступа



к



утилите



преобразования

.

2.

Выделите



программу

 Fadal.

3.

Нажмите



[F1]

.

4.

Выберите



Загрузка

 Fadal



во



всплывающем



меню

.

Система



управления



загружает



преобразованную



программу



в



память

.

Копия



преобразованной



программы



также



сохраняется



на



текущем



выбранном



накопителе

,

с



расширением

 «.out».

В



файле



сверху



будет



строка



Преобразованная



программа

 Fadal

,

подтверждающая

,

что



это



преобразованная



программа

.

Все



строки

,

которые



не



удалось



преобразовать

,

преобразуются



в



комментарии



с



M199

,

которые



выдают



пользовательский



сигнал



об



ошибке



при



выполнении



программы

.

Отредактируйте



эти



строки



для



совместимости



с

 Haas.

СОВЕТ

:

Можно



использовать



функцию



поиска



в



режиме

редактирования

,

чтобы



быстро



найти



строки

,

которые



не

были



преобразованы

.

С



преобразованной



программой



в

активной



панели

 (

для



переключения



активной



панели



нажмите

[PROGRAM]

 (

программа

)),

нажмите



[F1]



или



[HELP]

 (

справка

)

и

во



всплывающем



меню



выберите



Поиск

.

В



качестве



искомой

строки



используйте



M199

.

5.4

Оптимизатор



программ

Эта



функция



позволяет



выполнять



ручную



коррекцию



скорости



вращения



шпинделя

,

подачи



осей

,

а



также



положения



трубки



подачи



СОЖ

  (

для



фрезерного



станка

)

в

программе

,

пока



программа



исполняется

.

По



окончании



программы



оптимизатор

программ



выделяет



блоки



программы

,

которые



изменялись

,

и



позволяет



оставить

изменения



постоянно



или



вернуться



к



первоначальным значениям

.

Можно



ввести



комментарии



в



строке



ввода



и



нажмите



[ENTER]

  (

ввод

),

чтобы

сохранить



данные



пользователя



как



примечания



в



программе

.

Можно



наблюдать

работу



оптимизатора



программ



во



время



исполнения



программы

,

нажав

[F4]

.

Работа



оптимизатора



программ



152

5.4.1

Работа



оптимизатора



программ

Для



перехода



на



экран



оптимизатора



программ

:

1.

В



конце



исполнения



программы



нажмите



[MEMORY]

 (

память

).

2.

Нажмите



[F4]

.

3.

Используйте



стрелки



вправо

/

влево



и



вверх

/

вниз

,

[PAGE UP]

 (

предыдущая



страница

)/

[PAGE DOWN]

 (

следующая



страница

)

и



[HOME]

 (

начало

)/

[END]



(

конец

)

для



прокрутки



столбцов



Ручная



коррекция



и



Примечания

.

4.

На



заголовке



столбца

,

который



необходимо



редактировать

,

нажмите



[ENTER]



(

ввод

).

Появляется



всплывающее



окно



с



выбором



вариантом



для



столбца

.

С



помощью



команд



в



меню



программист



может



внести



ряд



изменений

.

F5.17:

Экран



оптимизатора



программ

:

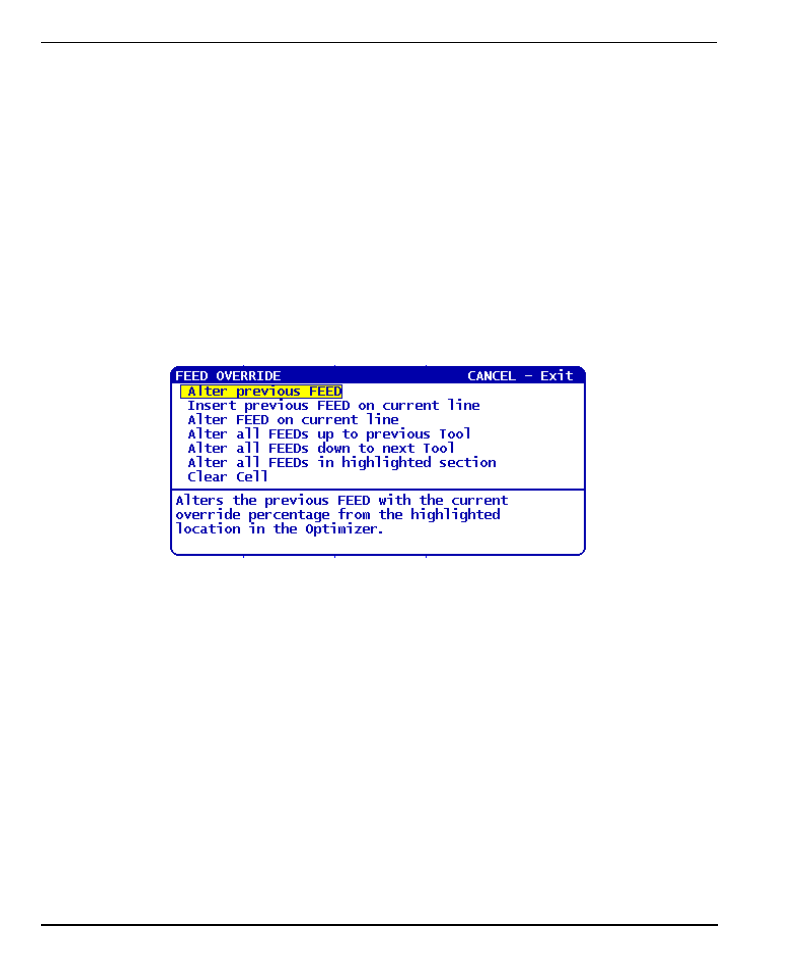

Пример



всплывающего



окна



ручной



коррекции



скорости



подачи

 (

показан



экран



фрезерного



станка

)

5.

Кроме



того

,

можно



выделить



часть



текста



программы

 (

переместите



курсор



в



начало



выделения

,

нажмите



[F2]

,

прокруткой



перейдите



к



концу



выделения



и



нажмите



[F2]

).

Перейдите



обратно



в



оптимизатор



программ

 (

нажмите



[EDIT]



(

редактировать

))

и



нажмите



[ENTER]

 (

ввод

),

чтобы



изменить



все



значения



подачи



или



скорости



в



выделенной



части

.

Программирование



153

5.5

Конвертер



импорта



файла

 DXF

Эта



функция



может



быстро



построить



программу



в



коде

 G

из



файла

 .dxf.

F5.18:

Импорт



файла

 DXF

Функция



конвертера



импорта

 DXF

имеет



экранную



справку



по



всем



этапам



процесса

.

По



мере



того



как



выполняется



каждый



шаг

,

текст



в



поле



структуры



этапа



становится

зеленым

.

После



завершения



траектории



инструмента



можно



поместить



его



в



любую

программу



в



памяти

.

Конвертер



импорта

 DXF

может



распознавать



и



автоматически

выполнять



повторяющиеся



задачи

.

Он



также



автоматически



объединяет



длинные

контуры

.

ПРИМЕЧАНИЕ

:

Станок



должен



иметь



систему



интуитивного

программирования

  (

СИП

),

эта



опция



позволяет



использовать

конвертер



импорта

 DXF.

1.

Настройте



инструменты



в



СИП

.

Выберите



файл

 .dxf.

2.



Нажмите



[F2]

.

3.

Выберите



[MEMORY]

 (

память

)

и



нажмите



[ENTER]

 (

ввод

).

Система



управления



распознает



файл

 .dxf

и



импортирует



его



в



редактор

.

Exit
Activate Zoom
Prev Chain pt
Next Chain pt
Select Point
Cancel Action
Select Group
Chng Line Width

EDIT: EDIT

X

Y

0.0000

0.0000

Type: START
Group:

0

Chain:

0

EXTRA KEY COMMANDS

Enter Origin Point:

Use one of the following and press the WRITE key:

X:

0.0000

1) Jog to X and Y position on part. (Use jog axis keys)

Y:

0.0000

2) Use up and down arrows to select point.

3) Enter X and Y coordinates.

INPUT:

CURRENT GROUPS

(F1)
(F4)

(LEFT)

(RIGHT)

(UP/DOWN)

(CANCEL)

(PG UP/DOWN)

(ALTER)

Начало



координат



детали



154

5.5.1

Начало



координат



детали

Используйте



один



из



этих



трех



методов

,

чтобы



задать



начало



координат



детали

.

•

Выбор



точки

•

Толчковая



подача

•

Введите



координаты



1.

Используйте



маховичок



толчковой



подачи



или



клавиши



курсора

,

чтобы



выделить



точку

.

2.

Нажмите



[ENTER]

 (

ввод

),

чтобы



принять



выделенную



точку



как



начало



координат

.

Система



управления



использует



эту



точку

,

чтобы



задать



информацию



координаты



детали



для



заготовки

.

5.5.2

Цепочка



и



группа



геометрии



детали



На



этом



этапе



обнаруживается



геометрия



контуров

.

Функция



автоматического

формирования



цепочки



обнаруживает



большую



часть



геометрии



детали

.

Если

геометрия



сложная



и



есть



ветвление

,

выдается



запрос

,

чтобы



можно



было



выбрать

одну



из



ветвей

.

После



выбора



варианта



ветвления



автоматическое



формирование

цепочки



продолжается

.

Конвертер



импорта

 DXF

группирует



отверстия



вместе



для

операций



сверления



и



нарезания



резьбы

.

F5.19:

Меню



Цепочка

/

Группа



импорта

 DXF

1.

Используйте



маховичок



толчковой



подачи



или



клавиши



курсора

,

чтобы



выбрать



начальный



адрес



траектории



инструмента

.

2.

Чтобы



открыть



диалоговое



окно

,

нажмите



[F2]

.

3.

Выберите



вариант

,

который



наилучшим



образом



подходит



нужному



приложению

.

В



большинстве



случаев



функция



автоматического



формирования



цепочки



является



наилучшим



выбором

,

потому



что



она



автоматически



строит



траекторию



инструмента



для



элемента



детали

.

4.

Нажмите



[

ВВОД

]

.

При



этом



изменяется



цвет



этого



элемента



детали

,

и



слева



в



окне



добавляется



группа



в



регистр



в



разделе



Текущ

.

группа

.

CHAIN OPTIONS

CANCEL - Exit

AUTOMATIC CHAINING
MANUAL CHAINING
REMOVE GROUP REFERENCES
REMOVE ALL GROUP REFERENCES

AUTOMATICALLY FINDS A PATH TO
CHAIN. IF MULTIPLE PATHS ARE
ENCOUNTERED, WILL SWITCH TO MANUAL
CHAINING

TOOLPATH OPERATION

CANCEL - Exit

FACE
CONTOUR
POCKET
DRILL
ISLAND

Create a single pass contour tool path.

Программирование



155

5.5.3

Выбор



траектории



инструмента

На



этом



этапе



к



конкретной



сформированной



группе



применяется



операция



задания

траектории



инструмента

.

F5.20:

Меню



рекордера

 DXF

СИП

1.

Выберите



группу



и



нажмите



[F3]



для



выбора



траектории



инструмента

.

2.

Используйте



маховичок



толчковой



подачи

,

чтобы



разделить



пополам



кромку



элемента



детали

.

Система



управления



использует



эту



точку



как



точку



врезания



для



инструмента

.

После



выбора



траектории



инструмента



отобразится



шаблон



системы



интуитивного



программирования

 (

СИП

)

для



этой



траектории

.

Большинство



шаблонов



системы



интуитивного



программирования

 (

СИП

)

заполнены



корректными



значениями



по



умолчанию



на



основании



инструментов



и



материалов

,

которые



были



заданы

.

3.

Нажмите



[F4]

,

чтобы



сохранять



траекторию



инструмента

,

как



только



шаблон



был



закончен

.

Можно



добавить



сегмент



кода

 G

СИП



в



программу



или



создать



новую



программу

.

Нажмите



[EDIT]

 (

редактировать

)

для



возврата



к



функции



импорта

 DXF

для



создания



следующей



траектории



инструмента

.

5.6

Базовое



программирование

Типичная



программа



ЧПУ



имеет

 (3)

части

:

1.

Подготовка

:



Эта



часть



программы



выбирает



коррекцию



детали



и



коррекцию



на



инструмент

,

выбирает



режущий



инструмент

,

включает



подачу



СОЖ

,

задает



скорость



вращения



шпинделя



и



выбирает



абсолютное



или



относительное



позиционирование



для



перемещения оси

.

2.

Резание

:



Эта



часть



программы



определяет



траекторию



инструмента



и



скорость



подачи



для



операции резания

.

3.

Завершение

:



Эта



часть



программы



перемещает



шпиндель



в



сторону

,

выключает



шпиндель

,

выключает



СОЖ



и



перемещает



стол



в



положение

,

в



котором



деталь



можно



выгрузить



и осмотреть

.

Это



базовая



программа

,

которая



выполняет



рез



глубиной

 0.100" (2.54

мм

)

инструментом

 1

в



обрабатываемой



детали



по



прямолинейной



траектории



от

 X=0.0,

Y=0.0

до

 X=4.0, Y=4.0.

IPS RECORDER

CANCEL - Exit

1.) Select / Create Program
2.) Output to current program

This option allows you to select a

program currently in memory from a list

or

create a new program file.

Выбор



траектории



инструмента



156

ПРИМЕЧАНИЕ

:

Блок



программы



может



содержать



больше



одного



кода

 G,

если

эти



коды

 G

из



различных



групп

.

Разместить



два



кода

 G

из

одной



группы



в



одном



блоке



программы



невозможно

.

Кроме

того

,

имейте



в



виду

,

что



в



блоке



допускается



только



один



код

M.

% ;
O40001 (

Базовая



программа

) ;

(G54 X0 Y0 -

это



верхний



правый



угол



детали

) ;

(Z0 -

это



верх



детали

) ;

(T1 -

это



концевая



фреза

 1/2"

) ;
(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G17 G40 G49 G54 (

Безопасный



запуск

) ;

X0 Y0 (

Ускоренное



перемещение



в

 1-

е



положение

) ;

S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z0.1 (

Коррекция



на



инструмент

 1

включена

) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G01 F20. Z-0.1 (

Подача



на



глубину



резания

) ;

X-4. Y-4. (

линейное



перемещение

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

% ;

Программирование



157

5.6.1

Подготовка

Далее



следуют



подготовительные



блоки



текста



типовой



программы

 O40001:

Подготовительный



блок



текста



программы

Описание

%

Обозначает



начало



программы

,

написанной



в



текстовом



редакторе

.

O40001 (

БАЗОВАЯ



ПРОГРАММА

) ;

O40001

 –

это



имя



программы

.

Соглашение



об



именах



программ



следует



формату



Onnnnn

:

Буква



«O»

или

 «o»

и



число



из

 5

цифр

.

(G54 X0 Y0 -

верхний



правый



угол



детали

) ;

комментарий

(Z0 -

сверху



на



детали

) ;

комментарий

(T1 -

концевая



фреза

 1/2") ;

комментарий

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

комментарий

T1 M06 (

Выбор



инструмента

 1) ;

Выбирает



инструмент



T1

,

который



будет



использоваться

.

M06



используется



для



подачи



команды



устройству



смены



инструмента



загрузить



инструмент

 1 (

T1

)

в



шпиндель

.

G00 G90 G17 G40 G49 G54
(

Безопасный



запуск

) ;

Называется

 «

строка



безопасного



запуска

».

Хорошей



практикой



обработки



является



вставка



в



программы



этого



блока



текста



программы



после



каждой



смены



инструмента

.

G00



определяет



последующее



перемещение



оси



как



выполняющееся



в



режиме



ускоренного



перемещения

.

G90



определяет



последующие



перемещения



оси



как



выполняющиеся



в



абсолютном



режиме

 (

см

.

страницу

159

,

где



имеется



дальнейшая



информация

).

G17



определяет



плоскость



резания



как



плоскость



XY.

G40



отменяет



коррекцию



на



инструмент

.

G49



отменяет



коррекцию



на



длину



инструмента

.

G54



определяет

,

что



система



координат



должна



быть



сцентрирована



по



коррекции



детали

,

хранящейся



в



G54



на



экране



коррекции

.

Резание



158

5.6.2

Резание

Это



блоки



текста



программы

,

выполняющие



резание



в



типовой



программе

 O40001:

X0 Y0 (

Ускоренное



перемещение



в



1-

е



положение

) ;



X0



Y0



подает



команду



столу



перемещения



в



положение

 X = 0.0

и

 Y = 0.0

в



системе



координат



G54

.

S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

M03



включает



вращение



шпинделя



в



направлении



по



часовой



стрелке

.

Он



принимает



адресный



код



Snnnn

,

где



nnnn

 –

это



необходимая



скорость



вращения



шпинделя

.

На



станках



с



редуктором



система



управления



автоматически



выбирает



высшую



передачу



или



низшую



передачу

,

на



основании



скорости



вращения



шпинделя



по



команде

.

Можно



использовать

 M41

или

 M42

для



ручной



коррекции



этого



поведения

.

См

.

страницу

372

,

где



имеется



дальнейшая



информация



об



этих



кодах

 M.

G43 H01 Z0.1 (

Коррекция



на



инструмент

 1

вкл

.) ;

G43 H01



включает



коррекцию



на



длину



инструмента

 +.

H01



задает



использование



длины

,

сохраненной



для



инструмента

 1

на



экране



коррекции



на



инструмент

.

Z0.1



подает



команду



перемещения



оси

Z

в

 Z=0.1.

M08 (

Включение



подачи



СОЖ

) ;

M08



подает



команду



включения



СОЖ

.

Подготовительный



блок



текста



программы

Описание

Блок



текста



программы



с



резанием

Описание

G01 F20. Z-0.1 (

Подача



на



глубину



резания

) ;

G01 F20



определяет

,

что



последующие



перемещения



оси



выполняются



по



прямой



линии

.

G01



требует



адресного



кода



Fnnn.nnnn

.

Адресный



код



F20



определяет

,

что



скорость



подачи



для



перемещения



составляет

 20" (508

мм

) /

мин

.

Z-0.1



подает



команду



перемещения



оси

Z

в



положение



Z=-0.1.

X-4. Y-4. (

линейное



перемещение

) ;

X-4. Y-4.



подает



команду



оси

X

переместиться



в



положение

 X = - 4.0,

а



также



подает



команду



оси

Y

переместиться



в



положение

 Y = - 4.0.

Программирование



159

5.6.3

Завершение

Это



блоки



текста



программы



завершения



в



типовой



программе

 O40001:

5.6.4

Абсолютное



и



относительное



позиционирование



(G90, G91)



Абсолютное

  (

G90

)

и



относительное



позиционирование

  (

G91

)

определяют

,

как

система



управления



интерпретирует



команды



перемещения



оси

.

Если



подается



команда



перемещения



оси



после



кода



G90

,

оси



перемещаются



в



это

положение



относительно



начала



координат



используемой



в



настоящее



время

системы



координат

.

Если



подается



команда



перемещения



оси



после



G91

,

оси



перемещаются



в



это

положение



относительно



текущего



положения

.

Абсолютное



программирование



полезно



в



большинстве



ситуаций

.

Относительное

программирование



более



эффективно



для



периодически



повторяющихся



резов



с

равным



шагом

.

Завершающий



блок



текста



программы

Описание

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,

выключение



подачи



СОЖ

) ;

G00



подает



команду



на



выполнение



перемещения



оси



в



режиме



ускоренного



перемещения

.

Z0.1



подает



команду



перемещения



оси

Z

в

 Z=0.1.

M09



подает



команду



выключения



СОЖ

.

G53 G49 Z0 M05 (

Исходное



положение

 Z,

выключение



шпинделя

) ;

G53



определяет

,

что



перемещения



оси



после



него



выполняются



относительно



системы



координат



станка

.

G49



отменяет



коррекцию



на



длину



инструмента

.

Z0



команда



для



перемещения



в



положение

 Z = 0.0.

M05



выключает



шпиндель

.

G53 Y0 (

исходное



положение

 Y) ;

G53



определяет

,

что



перемещения



оси



после



него



выполняются



относительно



системы



координат



станка

.

Y0



команда



для



перемещения



в



положение



Y = 0.0.

M30 (

Завершение



программы

) ;

M30



заканчивает



программу



и



перемещает



курсор



в



системе



управления



в



верх



программы

.

%

Обозначает



конец



программы

,

написанной



в



текстовом



редакторе

.

Абсолютное



и



относительное



позиционирование

 (G90, G91)



160

Рисунок

F5.21



показывает



деталь



с

 5

отверстиями



диаметром

 Ø0.25" (13

мм

)

с

равным



шагом

.

Глубина



отверстия

 – 1.00" (25.4

мм

),

шаг

 – 1.250" (31.75

мм

)

одно



от

другого

.

F5.21:

Типовая



программа



с



абсолютным

/

относительным



программированием

.

G54 X0. Y0.



для



относительного

 [1],

G54



для



абсолютного

 [2]

Ниже



приводятся



два



примера



программ

,

которые



выполняют



сверление



отверстий

,

как



показано



на



чертеже

,

и



приводится



сравнение



между



абсолютным



и

относительным



позиционированием

.

Сначала



выполняются



отверстия

центровочным



сверлом

,

а



окончательное



сверление



выполняется



спиральным

сверлом

 0.250" (6.35

мм

).

Используется



глубина



резания

 0.200" (5.08

мм

)

для

центровочного



сверла



и



глубина



резания

 1.00" (25.4

мм

)

для



сверла



диаметром

0.250".

G81

,

Стандартный



цикл



сверления

,

используется



для



сверления отверстий

.

F5.22:

Пример



относительного



позиционирования



фрезерного



станка

.

% ;
O40002 (

Пример



программы



с



относительным

) ;

(

позиционированием

) ;

7.500

1.000

1.250

1.250

1.250

1.250

1.250

0.25

0.500

2

1

R

X0. Y0.

1.250 TYP

Программирование



161

N1 (G54 X0 Y0 –

это



центральная



левая



часть



детали

) ;

N2 (Z0 –

сверху



на



детали

) ;

N3 (T1 –

это



центровочное



сверло

) ;

N4 (T2 –

это



сверло

) ;

N5 (T1

БЛОКИ



ПОДГОТОВКИ

) ;

N6 T1 M06 (

Выбор



инструмента

 1) ;

N7 G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

N8 X0 Y0 (

Ускоренное



перемещение



в

 1-

е



положение

) ;

N9 S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

N10 G43 H01 Z0.1(

Коррекция



на



инструмент

 1

включена

) ;

N11 M08 (

Включение



подачи



СОЖ

) ;

N12 (T1

БЛОКИ



РЕЗАНИЯ

) ;

N13 G99 G91 G81 F8.15 X1.25 Z-0.3 L5 ;
N14 (

Начало

 G81, 5

раз

) ;

N15 G80 (

Отмена

 G81) ;

N16 (T1

БЛОКИ



ЗАВЕРШЕНИЯ

) ;

N17 G00 G90 G53 Z0. M09 (

ускоренное



перемещение

) ;

(

отвода

,

выключение



подачи



СОЖ

) ;

N18 M01 (

дополнительная



остановка

) ;

N19 (T2

БЛОКИ



ПОДГОТОВКИ

) ;

N20 T2 M06 (

Выбор



инструмента

 2) ;

N21 G00 G90 G40 G49 (

безопасный



запуск

) ;

N22 G54 X0 Y0 (

ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

N23 S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

N24 G43 H02 Z0.1(

Коррекция



на



инструмент

 2

включена

) ;

N25 M08 (

включение



подачи



СОЖ

) ;

N26 (T2

БЛОКИ



РЕЗАНИЯ

) ;

N27 G99 G91 G81 F21.4 X1.25 Z-1.1 L5 ;
N28 G80 (

отмена

 G81) ;

N29 (T2

БЛОКИ



ЗАВЕРШЕНИЯ

) ;

N30 G00 Z0.1 M09 (

ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

N31 G53 G90 G49 Z0 M05 (

исходное



положение

 Z,) ;

(

выключение



шпинделя

) ;

N32 G53 Y0 (

исходное



положение

 Y) ;

N33 M30 (

завершение



программы

) ;

% ;

Абсолютное



и



относительное



позиционирование

 (G90, G91)



162

F5.23:

Пример



абсолютного



позиционирования



для



фрезерного



станка

% ;
O40003 (

Пример



программы



с



абсолютным

) ;

(

позиционированием

) ;

N1 (G54 X0 Y0

это



центральная



левая



часть



детали

) ;

N2 (Z0

сверху



на



детали

) ;

N3 (T1 –

это



центровочное



сверло

) ;

N4 (T2 –

это



сверл

) ;

N5 (T1

БЛОКИ



ПОДГОТОВКИ

) ;

N6 T1 M06 (

Выбор



инструмента

 1) ;

N7 G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

N8 X1.25 Y0 (

Ускоренное



перемещение



в

 1-

е



положение

) ;

N9 S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

N10 G43 H01 Z0.1 (

Коррекция



на



инструмент

 1

включена

) ;

N11 M08 (

Включение



подачи



СОЖ

) ;

N12 (T1

БЛОКИ



РЕЗАНИЯ

) ;

N13 G99 G81 F8.15 X1.25 Z-0.2 ;
N14 (

Начало

 G81, 1-

е



отверстие

) ;

N15 X2.5 (2-

е



отверстие

) ;

N16 X3.75 (3-

е



отверстие

) ;

N17 X5. (4-

е



отверстие

) ;

N18 X6.25 (5-e

отверстие

) ;

N19 G80 (

Отмена

 G81) ;

N20 (T1

БЛОК



ЗАВЕРШЕНИЯ

) ;

N21 G00 G90 G53 Z0. M09 (

ускоренное



перемещение

) ;

(

отвода

,

выключение



подачи



СОЖ

) ;

R

X0. Y0.

1.250

2.500

3.750

5.000

6.250

Программирование



163

N22 M01 (

дополнительная



остановка

) ;

N23 (T2

БЛОКИ



ПОДГОТОВКИ

) ;

N24 T2 M06 (

выбор



инструмента

 2) ;

N25 G00 G90 G40 G49 (

безопасный



запуск

) ;

N26 G54 X1.25 Y0 (

ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

N27 S1000 M03 (

шпиндель



вращается



по



часовой



стрелке

) ;

N28 G43 H02 Z0.1 (

Коррекция



на



инструмент

 2

включена

) ;

N29 M08 (

включение



подачи



СОЖ

) ;

N30 (T2

БЛОКИ



РЕЗАНИЯ

) ;

N31 G99 G81 F21.4 X1.25 Z-1. (1-

е



отверстие

) ;

N32 X2.5 (2-

е



отверстие

) ;

N33 X3.75 (3-

е



отверстие

) ;

N34 X5. (4-

е



отверстие

) ;

N35 X6.25 (5-

е



отверстие

) ;

N36 G80 (

Отмена

 G81) ;

N37 (T2

БЛОКИ



ЗАВЕРШЕНИЯ

) ;

N38 G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

N39 G53 G49 Z0 M05 (

Исходное



положение

 Z,) ;

(

Выключение



шпинделя

) ;

N40 G53 Y0 (

Исходное



положение

 Y) ;

N41 M30 (

Завершение



программы

) ;

% ;

Метод



программы



с



абсолютным



позиционированием



требует



большего



количества

строк



программы

,

чем



программа



с



относительным



позиционированием

.

Программы

имеют



похожие



разделы



подготовки



и



завершения

.

Посмотрите



на



строку

 N13

в



примере



программы



с



относительными



перемещениями

,

где



начинается



работа



центровочного



сверла

.

G81



использует



адресный



код



цикла

,

Lnn

,

который



задает



количество



раз



повторения



цикла

.

Адресный



код



L5



повторяет

этот



процесс

 (5)

раз

.

Каждый



раз



при



повторении



стандартного



цикла



происходит

перемещение



на



расстояние

,

которое



задают



необязательные



значения

 X

и

 Y.

В



этой

программе



относительная



программа



перемещается



на

 1,25"

по

 X

от



текущего

положения



с



каждым



циклом

,

и



затем



выполняет



цикл



сверления

.



Для



каждой



операции



сверления



программа



задает



глубину



сверления



на

 0.1"

глубже



чем



фактическая



глубина

,

потому



что



перемещение



начинается



на

 0.1"

над

деталью

.

При



абсолютном



позиционировании



G81



задает



глубину



сверления

,

но



не



использует

адресный



код



цикла

.

Вместо



этого



программа



дает



положение



каждого



отверстия



в

отдельной



строке

.

Пока



G80



не



отменит



стандартный



цикл

,

система



управления

выполняет



цикл



сверления



в



каждом



положении

.

Программа



с



абсолютным



позиционированием



задает



точную



глубину



отверстия

,

потому



что



глубина



начинается



на



поверхности



детали

 (Z=0).
