6.2.5.Сезонное обслуживание (СО)

Рекомендуется приурочивать к очередному техническому обслуживанию и дополнительно выполнить следующее:

При подготовке автомобиля к эксплуатации в летний период

Слить отстой из топливных баков

По 1 л из каждого бака

Ключ гаечный двухсто-

ронний 22х24, емкость для

слива отстоя

Проверить состояние электропроводов и

Очистить места присоединений и контакты от

Отвертка, ключи гаечные

контактных соединений системы электро-

окислов и грязи, затянуть винты крепления, а

двухсторонние

8х10,

оборудования

поврежденные места электропроводки заизо-

10х12, 14х17, 19х22, изо-

лировать

ляционная лента, наждач-

ная шкурка

Провести обслуживание силового цилинд-

Снять цилиндр и пневмоклапан, разобрать,

Ключи гаечные двухсто-

ра и пневмоклапана вспомогательной тор-

промыть детали, смазать и поставить на место

ронние

10х12,

12х14,

мозной системы

14х17,

19х22, отвертка,

плоскогубцы

Отрегулировать направление светового по-

См. подраздел «Регулировка света фар»

Контрольный экран, от-

тока фар

вертка

Заменить масла и смазки в агрегатах и систе-

См. Химмотологическую карту горюче-

Емкость для масел, ветошь

мах, которые заправлены сезонной смазкой

смазочных материалов

Провести

обслуживание

воздушных

См. подраздел

«Обслуживание воздушного

Емкость для промывки,

фильтров

фильтра»

источник сжатого воздуха

Провести обслуживание противозамерзате-

Снять противозамерзатель, разобрать, промыть

Ключи гаечные двухсто-

ля^*

детали в дизельном топливе, протереть насухо

ронние

13х17,

14х17,

и смазать тонким слоем смазки. Собрать и ус-

24х27, 27х30

тановить на место, не заливая спирта

^* При установке аппарата подготовки воздуха операция не выполняется

100

Отключить отопитель кабины от системы

Закрыть кран под капотом двигателя с левой

охлаждения двигателя

стороны

Перевести переключатель регулятора на-

Если температура окружающего воздуха ус-

пряжения в положение «мин»

тойчиво держится выше 0 ºС

При подготовке автомобиля к эксплуатации в зимний период

Выполнить работы по подготовке автомобиля к эксплуатации в летний период, отопителя кабины,

регулятора напряжения, противозамерзателя и дополнительно:

Промыть систему охлаждения, удалить на-

См. Руководство по эксплуатации силового аг-

Ключ торцовый 12, воро-

кипь из водяной рубашки системы охлаж-

регата

ток, молоток, емкость для

дения двигателя и радиатора отопителя ка-

проверки термостата, тер-

бины и проверить исправность термостатов

мометр

Подготовить предпусковой подогреватель

См. Руководство по эксплуатации подогрева-

двигателя к работе в зимний период и про-

теля

верить надежность его крепления

Перевести переключатель регулятора на-

Если температура окружающего воздуха ус-

пряжения в положение «макс»

тойчиво держится ниже 0 ºС

Проверить напряжение на выходе регуля-

Если регулированное напряжение при провер-

Ключ гаечный двухсто-

тора напряжения на автомобиле

ке на автомобиле выходит за пределы техниче-

ронний

10х12, отвертка,

ской характеристики. Регулятор напряжения

плоскогубцы

необходимо снять и проверить на контрольно-

испытательном стенде, отрегулировать

Заполнить бачок противозамерзателя эти-

Уровень спирта должен быть на 10 - 12 мм

ловым спиртом^*

ниже верхней кромки резервуара

^* При установке аппарата подготовки воздуха операция не выполняется

101

Подключить отопитель кабины к системе

После пуска двигателя выпустить воздух из

охлаждения

радиатора отопителя, отвернув запорную

пробку воздушного клапана до появления из-

под нее охлаждающей жидкости. Затем завер-

нуть пробку

Заменить тормозную жидкость в главном

См. подраздел «Замена рабочей жидкости в

Шланг для накачки шин,

(подпедальном) цилиндре выключения

приводе сцепления»

шланг для прокачки, клю-

сцепления

чи

10х12,

14х17,

22х24,

тормозная жидкость, ем-

кость

102

6.3. Смазка автомобиля

Смазка автомобиля производится при техническом обслуживании. Перечень точек смазки указан в таблице 5, а

схема точек смазки дана на рисунке 31.

Прежде чем приступить к смазке или смене масла, необходимо вымыть автомобиль, удалить грязь с масленок,

пробок маслоналивных (сливных отверстий) и окружающих их мест.

При смене масла магниты сливных пробок необходимо очистить от металлических отложений и вымыть.

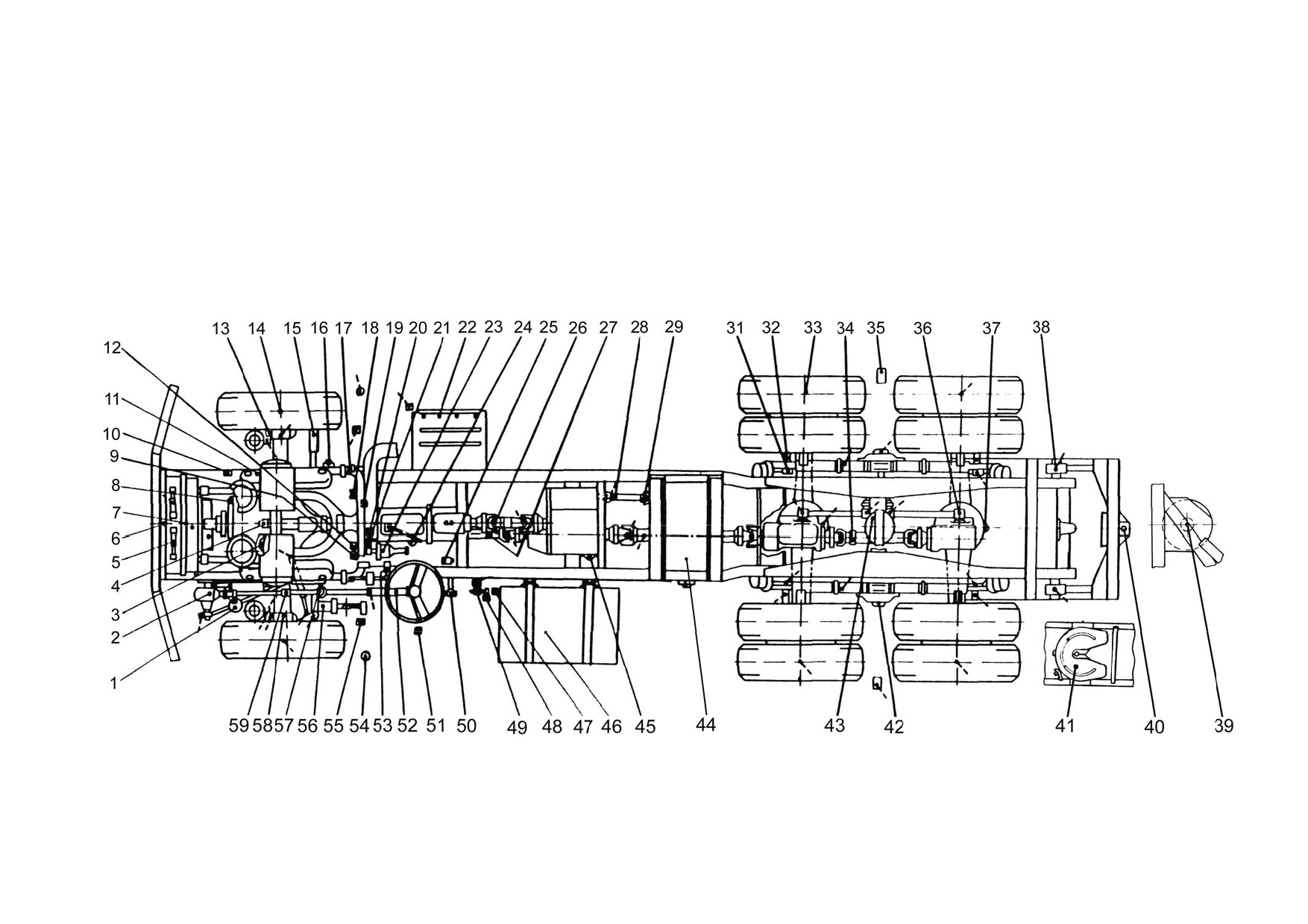

Рисунок 31 - Схема точек смазки

103

Таблица 5 - Химмотологическая карта горюче-смазочных материалов, применяемых на автомобилях

Количество

Периодич-

ГСМ

ность смены

Рекомендации по

(пополнения)

смазке (заправке,

Наименование точки

Основные марки

Дублирующие

ГСМ

замене масла или

смазки (заправки),

сезонность приме-

марки, сезонность

смазки).

позиция на рисунке

нения

применения

Норма слива (сбора)

отработанных масел

Топливный бак, 46

Топливо дизельное

Дизельные топлива,

ЕТО

Проверить уровень

КрАЗ-6443-02

ГОСТ 305-82

отвечающие требо-

и, при необходи-

КрАЗ-6233М6

- при температуре

ваниям ГОСТ Р

250 л

500 л

мости, долить

КрАЗ-64372-02

воздуха

ºС и

52368-2005 и стан-

КрАЗ-65032-02

выше:

дарта EN-590:2004

250 л

Величина мини-

Л-0,2-40

Лукойл EH590

мального количе-

Л-0,2-62

(EN590) ТУ

0251-

ства топлива, не-

- при температуре

018-00044434-2002

обходимого для

воздуха выше ми-

Топливо дизельное

запуска двигателя

нус 20 °С:

автомобильное

- 11 литров

З-0,2 минус 35

(EN590) ТУ 38. 401-

- при температуре

58-296-2001

Бидон независимо-

20,0 кг

воздуха выше ми-

Топливо дизельное

го отопителя (для

нус 30 °С:

автомобильное (EH

северного испол-

3-0,2 минус 45

590) ТУ 38. 401-58-

нения)

- при температуре

296-2005

воздуха выше ми-

Экологически чис-

нус 50 ºС:

тое топливо

А-0,2

ДЛЭЧ-В, ДЛЭЧ

104

Топливный бак, 46

Топливо дизельное

Дизельные топлива,

ЕТО

Проверить уровень

КрАЗ-6443

ГОСТ 305-82

отвечающие требо-

и, при необходи-

КрАЗ-6133М6

ваниям ГОСТ Р

250 л

500 л

мости, долить

КрАЗ-64372

- при температуре

52368-2005 и стан-

КрАЗ-65032

воздуха

ºС и

дарта EN-590:2004

250 л

Величина мини-

выше:

мального количе-

Л-0,5-40

Топливо дизельное

ства топлива, не-

Л-0,5-62

ДЛМ и ДЗМ по ТУ

обходимого для

38.401947-92 с до-

запуска двигателя

- при температуре

бавлением присадки

- 11 литров

воздуха выше ми-

Авангар-2001 по ТУ

нус 20 °С:

38.401956-93 в кол-

Бидон независимо-

20,0 кг

З-0,5 минус 35

ве 0,3 % (Масс)

го отопителя (для

северного испол-

Топливо дизельное

нения)

марок Л и З по

ГОСТ 305-82

с добавлением при-

садки фирмы Луб-

ризол LZ 8288 в

кол-ве 0,3 % (Масс)

с добавлением при-

садки ЭКО-1 по ТУ

38.401881-91 в кол-

ве 0,2±0,05 %

(Масс)

105

Картер двигателя, 11

Класс по SAE

Класс по SAE 15W/40

32 л

ЕТО

Проверить, и при не-

15W/40 АРI CF-

АРI CF-4/SG/SF

обходимости долить

4/SG/SF

ЛУКОЙЛ-Супер

После об-

Заменить

масло

Ютек Супердизель

ТУ 0253-075-

катки ТО-2

при уровне масла

ТУ 0253-312-

00148636-99

плюс

10 мм от

05742746-2003

Рольс Турбо

нижней метки «Н»

(М-5₃/14-Е)

долить, но не вы-

Ютек Супердизель

ТУ 38.301-41-185-99

ше метки «В»

(10W/40)

СО

При необходимо-

(М-5₃/14-Е)

* Класс по SAE 30,

сти заменить на

ТУ 0253-312-

SAE 20

соответствующее

05742746-2003

АРI не ниже CD

сезону

Летом: при темпера-

Норма слива 20,0 -

* Класс по SAE

туре выше плюс 5 ºС:

25,0 л

Привод стартера,

30, SAE 20

М-10Г2к

0,05 кг

3ТО-2

Залить в подшип-

АРI не ниже CD

ГОСТ 8581-78

ники по 10 капель

Летом:

АЗМОЛ М-3042

Подшипники стар-

- при температуре

(М10Г2к)

0,01 кг

тера, 16

выше плюс 5 ºС:

ГОСТ 8581-78

М-10Д2М ГОСТ

Зимой: при темпера-

8581-78

туре выше плюс 5 ºС:

Зимой:

М-10Г2к

- при температуре

ГОСТ 8581-78

выше плюс 5 ºС:

АЗМОЛ М-3042

М-8Д2М ГОСТ

(М10Г2к)

8581-78

ГОСТ 8581-78

* Дизельные топлива и масла для двигателей ЯМЗ, удовлетворяющих экологическим нормативам Евро-0

106

Картер коробки

Класс по SAE

Класс по

7,5 л

После обкатки

Заменить масло

передач, 24

85W/90

SAE 80W/90,

(ТО-1000)

АРI GL-3

SAE 85W/90

АРI GL-3, GL-5

ТО-1

Проверить уровень

ТСп-15К

и, при необходи-

ГОСТ 23652-79

ТАД-17и

мости, долить до

ГОСТ 23652-79

нижней кромки

Ангрол ТСп-15К

контрольного от-

ГОСТ 23652-79

верстия

«Омскойл К»

ТУ 0253-019-

3ТО-2

00219158-95

В тяжелых

Заменить масло

«ЯрМарка Т»

условиях

ТУ 0253-019-

эксплуата-

00219158-95

ции

ТМ-3-18к

2ТО-2

ТУ 0253-005-

Заменить масло

57352960-02

ЯрМарка Супер Э

Норма слива 5,0 л

ТУ 0253-018-

00219158-96

ЯрМарка Гипоид

ТУ 0253-021-

00219158-96

Лукойл-ТМ типа

ТСп-14гип

ТУ 38.40 144-2001

107

Картер переднего

ТСп-15К

ТСп-10

11,0 л

ТО-1

Проверить

уро-

моста, 3

ГОСТ 23652-79

вень, и при необ-

ходимости долить

до уровня ± 40 мм

от нижнего края

*При температуре воздуха ниже минус 25ºС:

резьбы заливного

отверстия

ТСп-10

Смесь: 85 % ТАп-

ГОСТ 23652-79

15В или ТСп-15К

2ТО-2

Заменить масло

ГОСТ 23652-79 +

*ТО-2

15 % дизельного

Норма слива 7,5 л

топлива марок «А»

с каждой точки

или «З» ГОСТ 305-

Картеры заднего и

12,0 л

24,0 л

Проверить

уро-

промежуточного

вень, и при необ-

мостов, 37

ходимости долить

до уровня не ниже

6 мм от нижней

кромки заливного

отверстия

Заменить масло

Норма слива 8,5л с

каждого моста

108

Картер раздаточ-

ТСп-15К

ТАп-15В

8,2 л

ТО-1

Проверить уровень

ной коробки, 45

ГОСТ 23652-79

масла и, при необ-

*При температуре воздуха ниже минус 25ºС:

ходимости, долить

ТСп-10

Смесь: 85 % ТАп-

масло до уровня не

ГОСТ 23652-79

15В или ТСп-15К

ниже 10 мм ниж-

ГОСТ 23652-79 +

него края резьбы

15% дизельного

контрольного от-

топлива марок «А»

верстия

или «З» ГОСТ 305-

4ТО-2

3ТО-2

Заменить масло

*2ТО-2

Норма слива 5,0 л

Балансиры задней

0,7 л

1,4 л

2ТО-2

Проверить и, при

Масло трансмиссионное (ТМ-3-18)

подвески, 42

необходимости,

ТСп-15К

ТАп-15В

долить масло не

ГОСТ 23652-79

ниже 20 мм ниж-

него края резьбы

При минус 25ºС и ниже:

заливного отвер-

Масло трансмис-

Смесь: 85 % ТАп-

стия

сионное (ТМ-3-9)

15В или ТСп-15К

ТСп-10

ГОСТ 23652-79 + 15

Норма слива 0,84 л

ГОСТ 23652-79

% дизельного топ-

с двух точек

лива марок «А» или

«З»

ГОСТ 305-82

109

Система гидроуси-

5,8 л

ТО-1

Проверить уровень

Масла гидравлические

лителя рулевого

масла и, при необ-

(МГ-22-В)

(МГ-22-А)

управления (бачок,

ходимости, долить

АУ

рулевой механизм,

на 40 - 45 мм ниже

ТУ 38.101.1282-89

гидравлический

верхнего торца за-

(всесезонно)

цилиндр), 1, 2, 52

ливной горловины

бачка.

Смена масла

в эксплуа-

тации не

требуется

(произво-

Норма слива 3,7 л

дится при

ремонте)

Бак масляный оп-

Моторные масла

40,0 л

ТО-2

Заполнить. Уро-

рокидывающего

М-10Г₂, М-10В₂

вень масла должен

механизма

ГОСТ 8581-78

быть между верх-

М-88

ними метками мас-

Исполнение ХЛ:

лоуказателя

М-8Г₂

ГОСТ 8581-78

СО

Заменить масло

М-8В

ГОСТ10541-78

Норма слива 24 л

110

Домкрат

ВМГЗ или ВМГЗ-С

0,40 л

Заполняется

При случайном

ТУ 38.101.479-85

на весь срок

вытекании масла

Для тропиков

эксплуата-

заполняется до

(МГ-22-А)

ции

уровня заливного

АУ

отверстия

ТУ 38.101.1232-89

Норма слива 0,3 л

Амортизатор сиде-

Жидкость аморти-

Масло гидравличе-

0,072

При сборке или

нья водителя, 50

заторная АЖ-12Т

ское (МГ-22-А) АУ

ремонте заполнять

ГОСТ 23008-78

ТУ 38.101.1232-89

свежим маслом

Исполнение ХЛ

Масло гидравли-

Жидкость аморти-

ческое (МГ-15-В)

заторная АЖ-12Т

ВМГЗ или ВМГЗ-С

ГОСТ 23008-78

ТУ 38.101.479-85

Амортизатор пе-

Жидкость аморти-

Масло гидравличе-

0,85

1,7 л

При сборке или

редней подвески,

заторная АЖ-12Т

ское (МГ-22-А) АУ

ремонте заполнять

ГОСТ 23008-78

ТУ 38.101.1232-89

свежим маслом

Исполнение ХЛ

Норма слива 1,2 л

Масло гидравли-

Жидкость аморти-

с двух точек

ческое (МГ-15-В)

заторная АЖ-12Т

ВМГЗ или ВМГЗ-С

ГОСТ 23008-78

ТУ 38.101.479-85

111

Шаровые опоры

ШРУС-4

Лита

3 кг

6 кг

4ТО-2

Заполнить полость

переднего моста,

ТУ 38.201312-81

ТУ 38.001264-76

шаровой опоры

свежей

смазкой

при обязательной

смазке втулок по-

луосей шарниров

равных угловых

скоростей и под-

шипников шквор-

ней

Верхние подшип-

ШРУС-4

Лита

0,1 кг

0,2 кг

3ТО-2

Нагнетать шпри-

ники

шкворней

ТУ 38.201312-81

ТУ 38.001264-76

цем, сделав 10 - 15

поворотных кула-

нагнетаний

ков переднего мос-

та

Аппараты тормоз-

ЦИАТИМ-221

0,205 кг

Смазывать при

ной системы

ГОСТ 9433-80

сборке или ремон-

те

Цилиндр выклю-

ЦИАТИМ-221

Антифрикционная

0,016 кг

Смазывать

при

чения сцепления,

ГОСТ 9433-80

смазка ДТ-1

сборке или ремон-

ТУ

УССР

те

201116-76

112

Кран управления и

ЦИАТИМ-221

0,025 кг

Смазывать

при

трос крана управле-

ГОСТ 9433-80

сборке или ремон-

ния воздухораспре-

те

делителем коробки

передач, 25

Подшипники шки-

ЛИТОЛ-24

ЦИАТИМ-201

0,025

0,05

3ТО-1

Нагнетать шприцем

ва натяжного уст-

ГОСТ 21150-87

ГОСТ 6267-74

кг

до появления све-

ройства, 8

жей смазки через

манжету на заднем

торце шкива

113

Подшипники водя-

ЛИТОЛ-24

ЦИАТИМ-201

0,05 кг

3ТО-1

Смазывать

при

ного насоса, 8

ГОСТ 21150-87

ГОСТ 6267-74

сборке или ремон-

те

Муфта выключе-

ЛИТОЛ-24

ЛИТА

0,04 кг

3ТО-1

Сделать шприцем 3

ния сцепления, 19

ГОСТ 21150-87

ТУ 38.101.1308-90

- 4 нагнетания

Подшипник вала

ЛИТОЛ-24

ЛИТА

0,04 кг

3ТО-1

Заполнить смазкой

вилки выключения

ГОСТ 21150-87

ТУ 38.101.1308-90

через масленку

сцепления, 12

114

Воздухораспреде-

ЛИТОЛ-24

ЛИТА

0,02 кг

6ТО-1

При проведении

литель, 21

ГОСТ 21150-87

ТУ 38.101.1308-90

ТО смазать тонким

слоем для сборки

Полости

между

ЛИТОЛ-24

ЛИТА

0,05 кг

0,15 кг

Смазывать

при

манжетами в крыш-

ГОСТ 21150-87

ОСТ 38.101.1308-90

сборке или ремон-

ках входных и вы-

те

Исполнение ХЛ:

ходных фланцев

ЦИАТИМ-201

До минус 40 ºС

редукторов веду-

ГОСТ 6267-74

ЛИТОЛ-24

щих мостов и раз-

ГОСТ 21150-87

даточной коробки

Трос привода

То же

0,010 кг

ТО-2

При опущенной до

шторки радиатора

отказа шторке ра-

(для автомобилей с

диатора смазать

двигателем Евро-0)

трос тонким слоем

115

Силовой цилиндр

ЛИТОЛ-24

ЛИТА

0,003 кг

Заменить

Смазывать рабо-

вспомогательной

ГОСТ 21150-87

ОСТ 38.101.1308-90

смазку один

чие поверхности

тормозной системы

раз в год

тонким

слоем

(осенью)

смазки

Исполнение ХЛ:

при очеред-

ЦИАТИМ-201

До минус 40 ºС

ном ТО

ГОСТ 6267-74

ЛИТОЛ-24

ГОСТ 21150-87

Пневмоклапан пе-

То же

0,002 кг

Смазывать

при

дали

вспомога-

сборке или ремон-

тельной тормозной

те

системы, 9

Втулка оси педали

-«-

0,01

0,02

То же

тормозной систе-

кг

мы

Регулировочные

ЖТ-72

Один раз в

Нагнетать шпри-

рычаги тормозных

ТУ 38.101.345-77

два года

цем через отвер-

механизмов

эксплуата-

стие,

закрытое

задних, 31

0,16 кг

ции

пробкой, до появ-

передних, 58

0,08 кг

ления свежей смаз-

ки из зазоров в

шлицевом соеди-

нении

116

Подшипники раз-

ЛИТОЛ-24

ЛИТА

0,01

0,08

ТО-2

Нагнетать шпри-

жимных кулаков

ГОСТ 21150-87

ОСТ 38.101.1308-90

кг

резервные

цем до появления

тормозных меха-

2ТО-1

свежей смазки из

Исполнение ХЛ:

низмов, 32

зазоров

ЦИАТИМ-201

До минус 40 ºС

ГОСТ 6267-74

ЛИТОЛ-24

ГОСТ 21150-87

Шаровый палец

ЛИТОЛ-24

ЛИТА

0,025 кг

2ТО-1

Нагнетать шпри-

наконечника гид-

ГОСТ 21150-87

ОСТ 38.101.1308-90

цем до появления

роусилителя

Исполнение ХЛ:

сопротивления

ЦИАТИМ-201

До минус 40 ºС

ГОСТ 6267-74

ЛИТОЛ-24

Шаровые пальцы

ГОСТ 21150-87

0,025

0,1 кг

ТО-1

Нагнетать шпри-

продольной и по-

кг

Исполнение

цем до появления

перечной рулевых

ХЛ

свежей смазки из

тяг, 15, 57

Основное

зазоров

2ТО-1

117

Подшипник опоры

ЛИТОЛ-24

ЛИТА

0,011 кг

ТО-1

Нагнетать шпри-

гидроусилителя

ГОСТ 21150-87

ОСТ 38.101.1308-90

цем до появления

руля

свежей смазки из

Исполнение ХЛ:

зазоров или появ-

ления сопротивле-

ЦИАТИМ-201

До минус 40 ºС

ния

ГОСТ 6267-74

ЛИТОЛ-24

ГОСТ 21150-87

Подшипники вала

То же

0,002

0,004

2ТО-1

Смазывать

при

рулевой колонки,

кг

сборке или ремон-

те

Подвеска водяного

То же

0,025 кг

То же

радиатора

(ось,

втулка), 5

Клеммы аккумуля-

ЛИТОЛ-24

ЛИТА

0,005

0,02

По потреб-

Смазывать тонким

торных батарей, 22

ГОСТ 21150-87

ОСТ 38.101.1308-

кг

ности

слоем поверхности

клемм

Исполнение ХЛ:

ЦИАТИМ-201

До минус 40 ºС

ГОСТ 6267-74

ЛИТОЛ-24

ГОСТ 21150-87

118

Штекерные соеди-

ЛИТОЛ-24

ЛИТА

0,5 кг

Смазывать

при

нения проводов на

ГОСТ 21150-87

ОСТ 38.101.1308-90

сборке или ремон-

раме

Исполнение ХЛ:

те тонким слоем

ЦИАТИМ-201

До минус 40 ºС

(окунанием)

ГОСТ 6267-74

ЛИТОЛ-24

ГОСТ 21150-87

Подшипники ступиц

То же

2ТО-2

Наполнить полос-

передних колес, 14

1,75 кг

3,5 кг

ти ступиц свежей

задних колес, 33

1,75 кг

7 кг

смазкой при обяза-

тельном наполне-

нии смазкой под-

шипников

Шарниры реактив-

-«-

0,019

0,228

ТО-2

Нагнетать шпри-

ных штанг задней

кг

цем до появления

подвески, 36

свежей смазки из

зазоров или появ-

ления сопротивле-

ния

119

содержание .. 4 5 6 7 ..
