AutoCAD Architecture 2011. Руководство пользователя (глава 36-40)

ПРЕДУПРЕЖДЕНИЕ

Если требуется вставить 2D разрез на вид в плане, убедитесь,

что настройки экранного представления для вида в плане не разрезают объекты
в диапазоне этого представления. В этом случае результат разреза не будет
отображаться в виде сверху. Для того чтобы такого не произошло, щелкните вкладку
"Управление"

➤

панель "Стиль и отображение"

➤

"Диспетчер экранных

представлений

". Выберите экранное представление "План" для текущей

конфигурации экранного представления. На вкладке "Параметры отображения"
убедитесь, что стерты данные "Рассекать АД-объекты с учетом экранной
конфигурации".

Постройте линию разреза на чертеже.

Более подробные сведения см. в разделе

Построение линии разреза и

обозначения

на стр. 3516.

Выберите линию разреза и щелкните на вкладке "Линия разреза

здания"

➤

панели "Редактирование"

➤

"Сформировать разрез"

Выберите тип объекта разреза, который требуется создать.

то...

Если требуется создать...

выберите объект 2D разреза/фасада
без невидимых линий.

2D разрез,

выберите объект 3D разреза/фаса-
да.

3D разрез,

Для получения стиля выберите стиль для 2D разреза.

Если требуется использовать конкретный стиль, выберите его из опции
"Стиль формирования". Другими словами, используйте стандартный
стиль. Более подробные сведения см. в разделе

Стили 2D разреза

на

стр. 3560.

В 3D разрезах не используются стили.

В опции "Набор объектов" нажмите на

и выберите объекты, которые

требуется включить в разрез Нажмите

ENTER

по завершении выбора

объектов.

ПРИМЕЧАНИЕ

Если выбирается объект, который не требуется

включать в разрез, удерживайте нажатым

SHIFT

и снова выберите

объект для удаления его из набора.

Создание 2D или 3D разреза | 3529

В опции "Набор экранных представлений" выбирается набор экранных
представлений для объекта разреза.

Экранное представление определяет представление разреза.

В опции "Размещение" выберите "Новый объект" и укажите, куда
поместить разрез.

то...

Если требуется…

нажмите на

(указать точку) и

укажите местоположение нового
объекта разреза на чертеже.

графически указать местоположе-
ние,

введите координаты

X, Y

для ме-

стоположения нового объекта раз-
реза.

указать координаты точки вставки
для разреза,

Нажмите "OK".

2D или 3D разрез образуется из свойств линии разреза и выбранных
объектов в модели здания. Разрез связан с моделью здания. Если
требуется внести изменения в модель здания после создания разреза,
можно обновить разрез для отображения изменений. Более подробные
сведения см. в разделе

Обновление 2D или 3D разрезов

на стр. 3553.

Можно редактировать определенные характеристики разреза для контроля места и
отображения. Более подробные сведения см. в разделе

Редактирование 2D или 3D

разреза

на стр. 3536.

Можно также использовать стиль 2D разреза для контроля отображения выбранных
объектов в 2D разреза, и при этом можно контролировать отображение
индивидуальных линий в 2D разрезе. Более подробные сведения см. в разделе

Стили

2D разреза

на стр. 3560и

Редактирование и объединение линий в 2D разрезе

на стр.

3549.

Создание горизонтального 2D разреза

Эта процедура используется для создания разреза или фасада горизонтального
направления на виде сверху.

Контроль скрытой линии в программе AutoCAD Architecture позволяет получить
горизонтальные разрезы и фасады для вида сверху. С помощью горизонтального
разреза или фасада можно смотреть на модель "сверху вниз". Ранее пользователи
могли добиться этого эффекта только изменяя ПСК вручную. Теперь предусмотрен

3530 | Глава 40 Разрезы

инструмент для создания горизонтального разреза или фасада. Эта функция может
быть полезна для создания подробного отображения компонентов подоконника в
суживающихся стенах.

На нижеприведенной иллюстрации показана линия горизонтального разреза для
здания произвольной формы.

Горизонтальная линия разреза

На нижеприведенной иллюстрации показаны результаты создания разреза. Обратите
внимание на отображения подоконников на суживающихся стенах и точное
воспроизведение наклонных навесных стен.

Создание горизонтального 2D разреза | 3531

На палитре инструментов по умолчанию раскройте вкладку
"Проектирование", а затем щелкните на инструменте "Горизонтальный
разрез".

При необходимости прокрутите палитру для отображения требуемого
инструмента.

ПРИМЕЧАНИЕ

Или щелкните на вкладке "Главная"

➤

панели "Разрез

и фасад"

➤

"Горизонтальный разрез" .

Укажите первую точку плоскости разреза.

Укажите второй угол плоскости разреза.

Укажите фасад плоскости разреза и нажмите ENTER.

Укажите глубину разреза и нажмите ENTER.

Продолжайте создание разреза в соответствии с описанием в

Создание

2D или 3D разреза

на стр. 3528.

3532 | Глава 40 Разрезы

Создание и редактирование псевдоразреза

Вид псевдоразреза - это специальный вид 3D разреза модели.

Псевдоразрез всегда применяется ко всем объектам чертежа. В отличие от 2D или
3D разреза, набор объектов, которые должны содержаться в разрезе, не выбирается.
Все объекты находятся в псевдоразрезе. Их графические свойства определяются тем,
находятся ли они в пределах ограничивающей рамки линии разреза.

Объекты, содержащиеся в псевдоразрезе, не преобразуются в объекты разреза, а
сохраняются как объекты на чертеже. Они сохраняют все свойства и компоненты
изображения, и их можно редактировать. Участки объектов, лежащие за пределами
линии разреза, или объекты, полностью лежащие за пределами линии разреза, могут
быть отображены или скрыты. Появление этих объектов и частей объектов за
пределами линии разреза контролируется компонентом "Отсеченная часть". При
визуализации псевдоразреза внешнюю деталь можно показать, например, как
полупрозрачное добавление.

Псевдоразрез на чертеже можно включить и отключить.

Вид визуализированного псевдоразреза с прозрачным внешним наружным материалом

ПРИМЕЧАНИЕ

Если псевдоразрез, находящийся на чертеже вида проекта,

перетаскивается на другой лист проекта и псведоразрез должен быть отображен
на этом листе, то необходимо выбрать внешнюю ссылку на вид на листе и
переопределить настройки изображения, как описано в

Изменение конфигурации

ЭП, используемой для чертежей с внешней ссылкой

на стр. 898.

Создание и редактирование псевдоразреза | 3533

Создание псевдоразреза

Используйте эту процедуру для получения псевдоразреза модели здания.

Нарисуйте линию разреза на модели здания.

Более подробные сведения см. в разделе

Построение линии разреза и

обозначения

на стр. 3516.

ПРИМЕЧАНИЕ

Вам не требуется выбирать объекты для псевдоразреза.

Псевдоразрез создается из целого чертежа.

Переключитесь на вид 3D модели, например на "ЮЗ изометрия".

Выберите линию разреза и щелкните на вкладке "Линия разреза

здания"

➤

панели "Псевдоразрез"

➤

"Включить псевдоразрез"

Обновление псевдоразреза

При создании псевдоразреза разрезанные объекты не преобразуются в объекты
разреза. Вместо этого объекты остаются на чертеже. Объекты и части объектов,
находящиеся внутри линии разреза, сохраняют свои прежние графические свойства.
Кирпичная стена внутри линии разреза сохраняет шаблон кирпича и темно-красные
линии. Объекты и части объектов, находящиеся за пределами линии разреза,
изменяют свои графические свойства, поскольку теперь они располагаются на
графическом компоненте отсеченной части и используют его графические свойства.

Псевдоразрез обновляется интерактивно при изменении относящихся к нему
объектов. Если перетаскивается стена за пределы линии сечения, то для этой стены
используются графические свойств компонента "Отсеченная часть". Если
перетаскивается стена внутрь линии разреза, то для стены используются ее
собственные графические свойства.

Если меняется назначение материала объекта в псевдоразрезе, то новый материал
автоматически используется в псевдоразрезе.

ПРИМЕЧАНИЕ

При переходе от материала, в котором компоненты "Граница

разреза" и "Отсеченная часть" включены, на материал, в котором эти компоненты
отключены, то это выглядит так, будто объекты за пределами линии разреза
исчезают. Можно редактировать определение текущего материала для отображения
объектов за пределами линии разреза, как описано в

Отображение рассеченной

части в псевдоразрезе

на стр. 3535.

3534 | Глава 40 Разрезы

Отображение рассеченной части в псевдоразрезе

Используйте эту процедуру для отображения деталей чертежа в псевдоразрезе,
которые находятся за пределами разреза.

Отображение находящихся за пределами линии разреза объектов или участков
объекта зависит от настройки материала для каждого объекта и стиля объекта.
Разрезанные объекты внутри разреза отображаются как обычные экранные
компоненты и назначения для материалов. Например, кирпичная стена внутри
разреза отображается в виде обычной штриховки поверхности кирпича.

Объекты или части объектов, находящиеся за пределами линии разреза, отображаются
по-разному. Можно либо скрыть их полностью, либо отобразить их на графическом
компоненте "Отсеченная часть". Графический компонент "Отсеченная часть"
указывается в материале, который присвоен этому объекту.

Отсеченная часть часто отображается более светлым, полупрозрачным цветом или
пунктирной линией.

Псевдоразрез с отсеченной частью отображается светло-голубыми линиями.

При определении материала графические компоненты "Отсеченная часть" и "Граница
разреза" влияют на вид псевдоразреза. Отсеченная часть включает в себя объекты
или детали объектов, находящиеся вне линии разреза. Граница разреза - это линия
разреза, образуемая линией разреза.

Выберите объект, для которого требуется отобразить отсеченную часть,
нажмите на нем правую кнопку и выберите "Изменить экранное
представление".

Раскройте вкладку "Материалы".

Выберите определение материала, которое требуется изменить, и

нажмите

Выберите экранное представление материала и нажмите

Нажмите на вкладке "Слой/Цвет/Тип линий".

Отображение рассеченной части в псевдоразрезе | 3535

Измените отображение отсеченной части и границы разреза.

то...

Если требуется…

отключите параметр "Видимый" для
компонентов "Отсеченная часть" и
"Граница разреза".

скрыть отсеченную часть,

включите параметр "Видимый" для
компонентов "Отсеченная часть" и

отобразить отсеченную часть,

"Граница разреза" и назначьте им
необходимые графические свой-
ства.

Три раза нажмите "ОК".

ПРИМЕЧАНИЕ

Если компонент "Отсеченная часть" сделан видимым, и включен

компонент отображения материала, то отображение отсеченной части можно
включить и выключить, щелкнув на вкладке "Линия разреза здания"

➤

панели

"Псевдоразрез"

➤

"Переключить отображение отсеченной части".

Удаление псевдоразреза

Используйте эту процедуру для отключения псевдоразреза. Можно также убрать
псевдоразрез, удалив линию разреза, которая использовалась для его получения.

Выберите линию разреза, которая использовалась для создания
псевдоразреза.

Щелкните на вкладке "Линия разреза здания"

➤

панели

"Псевдоразрез"

➤

"Отключить псевдоразрез"

После отключения псевдоразреза можно снова увидеть обычную 3D
модель здания. Можно включать и отключать псевдоразрез, пока линия
разреза остается на чертеже.

Редактирование 2D или 3D разреза

После получения 2D или 3D разреза можно отредактировать линию разреза и объект
сечения для более детального отображения разреза одним из нижеприведенных
способов.

■

Добавьте, удалите или отредактируйте графические разделы.

3536 | Глава 40 Разрезы

■

Инвертируйте разрез для отображения другого участка здания.

■

Переместите разрез в другое место.

■

Добавьте комментарии или файлы ссылок.

■

Выберите другой стиль. Стиль разреза определяет отображение линий в 2D
разрезе.

■

Измените графические свойства выбранных линий.

■

Добавьте наборы линий и детали, которые не являются частью модели здания.

Кроме того, можно продолжить вносить изменения в модель здания, а затем обновить
разрез для активации изменений.

Можно также сформировать и отредактировать границы материала для 2D разрезов.
Более подробные сведения см. в разделе

Создание границы материала в 2D разрезе

на стр. 3543.

Сведения о переключении с вида, отличного от разреза, на временный разрез для
редактирования объектов, приведены в

Редактирование объектов на временном

разрезе

на стр. 1223.

Использование ручек для редактирования линий в 2D
разрезе

Используйте эту процедуру для редактирования линий в 2D разрезе. Можно
присвоить выбранные линии фиксированным графическим компонентам, которые
определяют отображение каждого создаваемого разреза, или можно также присвоить
линии графическим компонентам, которые заданы.

Сведения о добавлении пользовательских графических компонентов приведены в

Добавление экранного компонента к стилю 2D разреза

на стр. 3563. После назначения

линий для экранных компонентов можно изменить свойства отображения
(видимость, цвет, слой, толщину линии, тип линии и масштаб тип линии), чтобы
изменить отображение линий.

Выберите разрез для изменения.

Использование ручек для редактирования линий в 2D разрезе | 3537

Выберите ручку редактирования линий.

ПРИМЕЧАНИЕ

Альтернативный способ: щелкните на вкладке "2D

разрез/фасад"

➤

панели "Линии"

➤

"Редактировать"

Контекстное редактирование по месту: вкладка "Линии" отображается
на ленте.

Щелкните на вкладке "Линии: редактирование по месту"

➤

панели

"Профиль"

➤

"Показать"

, чтобы увеличить изображение сечения.

Выберите линии для редактирования и щелкните "Контекстное
редактирование"

➤

вкладка "Линии"

➤

панель "Профиль"

➤

"Изменить

компонент"

Выберите компонент, для которого будут указаны линии. Например,
если требуется сделать линии видимыми, выберите значение "Стертые
вектора" для опции "Компонент линии".

Можно также нажать

(Копировать свойства существующих линий)

и выбрать в фасаде линии, компонент отображения которых требуется
скопировать.

3538 | Глава 40 Разрезы

Нажмите "OK".

Выйдите из режима редактирования по месту линий:

то щелкните на ...

Если требуется...

вкладку "Контекстное редактирова-

ние"

➤

панель "Правка"

➤

"Готово"

сохранить все изменения линий,

вкладку "Контекстное редактирова-

ние"

➤

панель "Правка"

➤

"Отме-

на" .

отменить все изменения линий,

Изменение отображения графического раздела в 2D разрезе

Используйте эту процедуру для изменения отображения графических разделов в 2D
разрезе за счет изменения графических свойств.

Создание графических разделов за счет добавления их к линии разреза. Затем можно
изменить их длину с помощью ручек или, редактируя значения в свойствах линии
разреза. Более подробные сведения см. в разделе

Создание графических разделов

для 2D и 3D разрезов

на стр. 3523.

Каждый графический раздел 2D разреза присваивается пронумерованному
графическому компоненту раздела в графических свойствах разреза или в стиле 2D
разреза. Можно контролировать уровни видимости, слои, цвет, тип линии, вес линии
и тип линии каждого графического раздела за счет изменения графических свойств
каждого компонента. Можно применить эти изменения к выбранному разрезу, к
текущему стилю 2D разреза/фасада или ко всем 2D разрезам или фасадам на чертеже,
которые не имеют приоритета стиля.

Выберите на чертеже 2D разрез и выполните следующие действия.

■

Для того чтобы изменить отображение графических разделов в
стиле 2D разреза, щелкните на вкладке "Разрез/фасад"

➤

панели

"Общие"

➤

раскрывающемся списке "Редактировать

стиль"

➤

"Редактировать стиль"

■

Для того чтобы изменить отображение графических разделов только
для выбранного объекта 2D разреза, щелкните правой кнопкой
мыши и выберите "Редактировать отображение объекта". Затем
поставьте флажок "Переопределение объекта".

Раскройте вкладку "Графические свойства"

Изменение отображения графического раздела в 2D разрезе | 3539

Выберите источник свойств для редактирования.

■

Для того чтобы изменить отображение графических разделов в
стиле 2D разреза, поставьте флажок "Переопределение стиля".

■

Для того чтобы изменить отображение графических разделов только
для выбранного объекта 2D разреза, поставьте флажок
"Переопределение объекта".

При необходимости нажмите

Раскройте вкладку "Слой/Цвет/Тип линии" для перечисления всех
компонентов, участвующих в отображении объекта.

Определяющая линия представляет собой режущую плоскость линии
разреза. Пронумерованные компоненты графических разделов
соответствуют графическим разделам, добавляемым к линии разреза.
Например, графический компонент "Раздел 1" соответствует разделу,
которые находится ближе всего к режущей плоскости линии разреза,
но не на самой плоскости.

Включите или отключите видимость и измените слой, цвет, тип линии,
вес линии или масштаб типа линии, как требуется для каждого
компонента графического раздела.

Откройте вкладку "Штриховка" для изменения образца штриховки
внешнего контура разреза.

Раскройте вкладку "Прочие", чтобы добавить графический компонент
пользователя к отображению 2D разреза.

Более подробные сведения о добавлении пользовательских графических
компонентов приведены в

Добавление экранного компонента к стилю

2D разреза

на стр. 3563.

Дважды нажмите "OK".

Изменение отображения графического раздела в 3D разрезе

Используйте эту процедуру для изменения отображения графических разделов в 3D
разрезе за счет изменения графических свойств.

Разделы создаются добавлением их к линии разреза. Затем можно изменить их длину
с помощью ручек или редактируя значения в свойствах линии разреза. Более
подробные сведения см. в разделе

Создание графических разделов для 2D и 3D

разрезов

на стр. 3523.

3540 | Глава 40 Разрезы

Каждый графический раздел 3D разреза присваивается пронумерованному
графическому компоненту раздела в графических свойствах 3D разреза. Можно
контролировать уровни видимости, слои, цвет, тип линии, вес линии и тип линии
каждого графического раздела за счет изменения графических свойств каждого
компонента. Можно применить эти изменения к выбранному 3D разрезу или ко
всем 3D разрезам в чертеже.

Выберите 3D разрез на чертеже, нажмите на нем правую кнопку мыши
и выберите опцию "Изменить экранное представление".

Раскройте вкладку "Графические свойства".

Выберите экранное представление графических разделов.

Поставьте флажок "Переопределение объекта".

При необходимости нажмите на

Определяющая линия представляет собой режущую плоскость линии
разреза. Пронумерованные компоненты графических разделов
соответствуют графическим разделам, добавляемым к линии разреза.
Например, графический компонент "Раздел 1" соответствует разделу,
который находится ближе всего к режущей плоскости линии разреза,
но не на самой плоскости.

Включите или отключите видимость и измените слой, цвет, тип линии,
вес линии или масштаб веса линии, как требуется для каждого
компонента графического раздела.

Дважды нажмите "OK".

Обращение 2D или 3D разрезы

Используйте эту процедуру для обращения направления разреза с помощью
обращения линии разреза и обновления разреза.

Направление разреза определяется направлением, в котором была проведена линия
разреза. Можно выбрать линию разреза в виде сверху, чтобы увидеть граничную
рамку, которая определяет участок модели, включенный в разрез. Если рамка не
включает в себя участок модели, то можно инвертировать линию разреза. Если разрез
из линии разреза уже создан, то обновите разрез поcле инвертирования линии разрез.

Выберите линию разреза, которая использовалась для создания разреза,
и щелкните на вкладке "Линия разреза здания"

➤

панели

"Редактирование"

➤

"Обратить"

Обращение 2D или 3D разрезы | 3541

Линия разреза зеркально отображается относительно своей оси как
ограничивающая рамка с исходными параметрами.

Выберите существующий разрез.

то...

Если выбрано...

щелкните на вкладке "2D разрез/фа-

сад"

➤

панели "Редактирова-

ние"

➤

"Регенерировать"

ПРИМЕЧАНИЕ

Если не нужно

заново указывать объекты для
включения их в разрез, можно
вместо этого щелкнуть на
вкладке "2D разрез/фасад"

➤

па-

нели "Редактирование"

➤

"Об-

новить"

. При этом происхо-

дит немедленное обновление
разреза.

2D разрез,

щелкните на вкладке "3D разрез/фа-

сад"

➤

панели "Редактирова-

ние"

➤

"Регенерировать"

3D разрез,

Если требуется включить разные объекты в обновленный разрез,

нажмите

(выбрать повторно). Нажмите

ENTER

при завершении

выбора объектов.

Нажмите "OK".

Изменение стиля 2D разреза

Используйте эту процедуру для выбора другого стиля для 2D разреза. Стиль 2D
разреза/фасада определяет вид любого объекта 2D разреза, к которому этот стиль
применяется.

Дважды щелкните разрез, который требуется изменить.

На палитре свойств перейдите на вкладку "Проектирование" и
разверните узлы "Основные" и "Общие".

Выберите новый стиль для разреза.

3542 | Глава 40 Разрезы

Создание границы материала в 2D разрезе

Используйте эту процедуру для создания границы материала в 2D разрезе. Более
подробные сведения см. в разделе

Компоненты материалов и графические свойства

на стр. 961.

Проведите полилинию вокруг участка на разрезе, который требуется
маскировать или выделить.

Выберите разрез и щелкните на вкладке "2D разрез/фасад"

➤

панели

"Граница материала"

➤

"Добавить"

Выберите полилинию.

Введите

(да) для удаления полилинии или

(нет) для сохранения

полилинии в чертеже.

Укажите параметры границы материала.

то...

Если требуется…

выберите "Ограничение назначе-
ния".

выделить участок внутри полили-
нии,

выберите "Удаление назначения".

замаскировать (стереть) участок
внутри полилинии,

выберите соответствующие части
для опции "Применить к". Можно

выделить или замаскировать только
определенные части разреза,

выбрать "Штриховка поверхностей
и разрезов", "Штриховка только
разрезов", "Только контурные ли-
нии" и "Все линии".

выберите параметр "Все материалы"
для опции "Выбор материала".

применить границу материала для
всех материалов, используемых в
разрезе,

выберите параметр "Определенные
материалы" для опции "Выбор мате-

применить границу материала
только для выбранных материалов,

риала", а затем выбрать нужные ма-
териалы в нижеприведенном спис-
ке.

выберите "Применить для линий
внешнего контура разреза". Инфор-

выполнить выделение или маскиро-
вание внутри полилинии для линий
внешнего контура,

мацию о внешнем контуре разреза

Создание границы материала в 2D разрезе | 3543

то...

Если требуется…

см. в разделах

Внешний контур

на

стр. 3567 и

Штриховка внешнего кон-

тура

на стр. 3568.

выберите "Применить для штрихов-
ки внешнего контура разреза". Для

выполнить выделение или маскиро-
вание внутри полилинии для штри-
ховки внешнего контура,

получения сведений о внешнем
контуре разреза см. разделы

на стр. 3567 и

на стр. 3568.

Нажмите "OK".

Редактирование границы материала

Можно редактировать имеющиеся границы материала различными способами.

■

Измените содержимое внутри границы материала. Например, можно определить,
нужно ли отображать штриховку только поверхности или поверхности и разреза.

■

Измените форму границы материала. Например, можно сделать границу больше
или меньше, или добавить к ней дополнительные кольца и вершины.

Более подробные сведения см. в разделе

Компоненты материалов и графические

свойства

на стр. 961.

Редактирование содержимого границы материала

Используйте эту процедуру для изменения содержимого границы материала.
Содержимое включает в себя такие параметры, как отображаемые материалы, типы
штриховки и тип границы.

Выберите 2D разрез с границей материала и щелкните вкладку "2D
разрезы/фасады"

➤

панель "Граница материала"

➤

"Контекстное

редактирование"

Включен режим контекстного редактирования по месту. Выделяются
границы материала и отображаются ручки.

3544 | Глава 40 Разрезы

Щелкните на вкладке "Редактирование по месту"

➤

панели

"Профиль"

➤

"Редактировать границу материала"

Укажите содержимое границы материала.

то...

Если требуется…

выберите опцию "Ограничить назна-
чение".

выделить участок внутри границы,

выберите опцию "Стереть назначе-
ние".

замаскировать (стереть) участок
внутри границы,

выберите соответствующие части
для опции "Применить к". Можно

выделить или замаскировать только
определенные части разреза,

выберите параметр "Все материалы"
для опции "Выбор материала".

применить границу материала для
всех материалов, используемых в
разрезе,

выберите параметр "Определенные
материалы" для опции "Выбор мате-

применить границу материала
только к выбранным материалам,

риала", а затем выберите нужные
материалы из нижеприведенного
списка.

Нажмите "OK".

Для выхода из режима редактирования по месту

то щелкните на ...

если требуется...

"Редактирование по месту": вкладке

"Граница материала"

➤

панели

"Правка"

➤

"Готово" .

сохранить все изменения

"Редактирование по месту": вкладке

"Граница материала"

➤

панели

"Правка"

➤

"Отмена" .

отменить все изменения,

Редактирование границы материала | 3545

Добавление вершины к границе материала

Используйте эту процедуру для добавления вершины к границе материала.

Выберите 2D разрез с границей материала, которую требуется изменить,
и щелкните вкладку "2D разрезы/фасады"

➤

панель "Граница

материала"

➤

"Контекстное редактирование"

Включен режим контекстного редактирования по месту. Выделяются
границы материала и отображаются ручки.

щелкните правой кнопкой и выберите "Добавить вершину".

Укажите точку, в которую добавляется вершина.

Укажите при необходимости дополнительные вершины.

Нажмите

ENTER

Для выхода из режима редактирования по месту

то щелкните на ...

если требуется...

"Редактирование по месту": вкладке

"Граница материала"

➤

панели

"Правка"

➤

"Готово"

сохранить все изменения

"Редактирование по месту": вкладке

"Граница материала"

➤

панели

"Правка"

➤

"Отмена"

отменить все изменения,

Удаление вершины с границы материала.

Используйте эту процедуру для удаления вершины с границы материала.

Выберите 2D разрез с границей материала, которую требуется изменить,
и щелкните вкладку "2D разрезы/фасады"

➤

панель "Граница

материала"

➤

"Контекстное редактирование"

Включен режим контекстного редактирования по месту. Выделяются
границы материала и отображаются ручки.

щелкните правой кнопкой и выберите "Удалить вершину".

Укажите точки вершин для удаления.

Нажмите

ENTER

3546 | Глава 40 Разрезы

Для выхода из режима редактирования по месту

то щелкните на ...

если требуется...

"Редактирование по месту": вкладке

"Граница материала"

➤

панели

"Правка"

➤

"Готово" .

сохранить все изменения

"Редактирование по месту": вкладке

"Граница материала"

➤

панели

"Правка"

➤

"Отмена" .

отменить все изменения,

Добавление кольца к границе материала

Используйте эту процедуру для удаления кольца с границы материала.

Граница материала может иметь более одной замкнутой полилинии. Например,
можно использовать одну полилинию для выделения детали стены, а другую
полилинию для выделения детали окна в другом месте.

Проведите полилинию для нового кольца границы материала.

Выберите границу материала, к которой требуется добавить новое
очертание, и щелкните вкладку "2D разрезы/фасады"

➤

панель "Граница

материала"

➤

"Контекстное редактирование"

Включен режим контекстного редактирования по месту. Выделяются
границы материала и отображаются ручки.

Щелкните на "Редактирование по месту": вкладке "Граница

материала"

➤

панели "Профиль"

➤

"Добавить очертание"

Выберите полилинию, нарисованную в пункте 1.

Введите

(да) для удаления полилинии или

(нет) для сохранения

полилинии в чертеже.

Для выхода из режима редактирования по месту

то щелкните на ...

если требуется...

"Редактирование по месту": вкладке

"Граница материала"

➤

панели

"Правка"

➤

"Готово"

сохранить все изменения

Редактирование границы материала | 3547

то щелкните на ...

если требуется...

"Редактирование по месту": вкладке

"Граница материала"

➤

панели

"Правка"

➤

"Отмена"

отменить все изменения,

Удаление кольца с границы материала.

Используйте эту процедуру для удаления кольца с границы материала.

Граница материала может иметь более одного замкнутого кольца. Каждое кольцо
можно удалить по отдельности.

ПРИМЕЧАНИЕ

Нельзя удалить последнее кольцо с границы материала.

Выберите 2D разрез с границей материала, которую требуется изменить,
и щелкните вкладку "2D разрезы/фасады"

➤

панель "Граница

материала"

➤

"Контекстное редактирование"

Включен режим контекстного редактирования по месту. Выделяются
границы материала и отображаются ручки.

Щелкните на "Редактирование по месту": вкладке "Граница

материала"

➤

панели "Профиль"

➤

"Удалить очертание"

Выберите кольцо, которое требуется удалить.

Для выхода из режима редактирования по месту

то щелкните на ...

если требуется...

"Редактирование по месту": вкладке

"Граница материала"

➤

панели

"Правка"

➤

"Готово"

сохранить все изменения

"Редактирование по месту": вкладке

"Граница материала"

➤

панели

"Правка"

➤

"Отмена"

отменить все изменения,

Замена кольца на другое с границы материала

Используйте эту процедуру для замены одного кольца границы материала на другое.

3548 | Глава 40 Разрезы

Нарисуйте полилинию для замены одного из имеющихся колец границы
материала.

Выберите 2D разрез с границей материала, которую требуется изменить,
и щелкните вкладку "2D разрезы/фасады"

➤

панель "Граница

материала"

➤

"Контекстное редактирование"

Включен режим контекстного редактирования по месту. Выделяются
границы материала и отображаются ручки.

Щелкните на "Редактирование по месту": вкладке "Граница

материала"

➤

панели "Профиль"

➤

"Заменить очертание"

Выберите кольцо для замены.

Выберите замкнутую полилинию, которая была нарисована в пункте
1.

Введите

(да) для удаления полилинии или

(нет) для сохранения

полилинии в чертеже.

Для выхода из режима редактирования по месту

то щелкните на ...

если требуется...

вкладку "Контекстное редактирова-

ние"

➤

панель "Правка"

➤

"Готово"

сохранить все изменения

вкладку "Контекстное редактирова-

ние"

➤

панель "Правка"

➤

"Отмена"

отменить все изменения,

Редактирование и объединение линий в 2D разрезе

После получения 2D разреза можно отредактировать отображение индивидуальных
линий, определяющих сечение. Например, можно присвоить линии небольшим
деталям экранного компонента с более легким весом линии таким образом, чтобы
детали не скрывались при печати.

Можно также объединять имеющиеся объекты в разрезе.

Редактирование линий в 2D разрезе

Используйте эту процедуру для редактирования индивидуальных линий в 2D разрезе,
присваивая их графическим компонентам в сечении. Для получения сведений о

Редактирование и объединение линий в 2D разрезе | 3549

ручке редактирования линий см.

Использование ручек для редактирования линий

в 2D разрезе

на стр. 3537.

Можно присвоить выбранные линии фиксированным графическим компонентам,
которые определяют отображение каждого создаваемого разреза, или можно также
присвоить линии графическим компонентами, которые заданы. Для получения
сведений о добавлении пользовательских экранных компонентов см.

Добавление

экранного компонента к стилю 2D разреза

на стр. 3563. После назначения линий для

экранных компонентов можно изменить свойства отображения (видимость, цвет,
слой, толщину линии, тип линии и масштаб тип линии), чтобы изменить отображение
линий.

Выберите разрез, который требуется изменить, и щелкните на вкладке

"2D разрез/фасад"

➤

панели "Линии"

➤

"Редактировать"

Контекстное редактирование по месту: отображается вкладка "Линии".

Выберите линии, которые требуется назначить компоненту
отображения, и щелкните "Контекстное редактирование"

➤

вкладка

"Линии"

➤

панель "Профиль"

➤

"Изменить компонент"

Отображается список экранных компонентов.

Выберите компонент, на который будут наноситься линии.

Например, чтобы сделать линии видимыми, выберите параметр
"Стертые вектора" для опции "Компонент линии".

Можно также нажать на

(Копировать свойства существующих

линий) и выбрать в разрезе линии, экранный компонент которых
требуется скопировать.

Нажмите "OK".

Если требуется отменить изменение отдельного компонента, введите
в командной строке

Aec2dSectionResultAbortChanges

и выберите

компонент. Будут отменены все изменения компонента, внесенные в
данном сеансе размещения, и автоматически выполнен выход из
редактирования в режим размещения.

Для завершения процесса редактирования линий

то щелкните на ...

если требуется...

"Редактирование по месту": вкладке

"Линии"

➤

панели "Правка"

➤

"Го-

тово"

сохранить все изменения

3550 | Глава 40 Разрезы

то щелкните на ...

если требуется...

"Редактирование по месту": вкладке

"Линии"

➤

панели "Правка"

➤

"От-

мена"

отменить все изменения,

Объединение линий в 2D разрезах

Используйте эту процедуру для объединения объектов в 2D разрезе. При объединении
линий в разрезе присваиваются дополнительные линии экранному компоненту
разреза. Используйте эту функцию для добавления деталей или для добавления
линий, которые не были использованы.

Нарисуйте объекты, которые требуется объединить в 2D разрезе.

Выберите 2D разрез, который требуется изменить, и щелкните на

вкладке "2D разрез/фасад"

➤

панели "Линии"

➤

"Объединить"

Выберите объекты для объединения в разрезе и нажмите

Выберите экранный компонент для назначения его линиям.

Можно также нажать

(копировать свойства существующих линий)

и выбрать в разрезе линии, графический компонент которых требуется
скопировать.

Нажмите "OK".

Линии объединяются в 2D разрезе. При выборе разреза вместе с
линиями выбираются линии.

Изменение местоположения 2D или 3D разрезы

Можно переместить разрез, меняя значения координат точки вставки. Разрез имеет
также ориентацию относительно МСК или текущей ПСК. Например, если верх и
низ разреза параллельны плоскости

, то ее нормаль параллельна оси

. Можно

изменить ориентацию разреза, привязав ее нормаль к другой оси. Можно также
повернуть разрез на его плоскости, изменяя угол поворота.

Сведения о мировой систем е координат (МСК) и о пользовательской системе
координат (ПСК) см. в разделе "Использование координат и систем координат" в
справочной системе AutoCAD.

Дважды щелкните разрез, который требуется перенести.

Изменение местоположения 2D или 3D разрезы | 3551

На палитре свойств перейдите на вкладку "Проектирование" и
разверните узлы "Основные" и "Местоположение".

Нажмите на опцию "Дополнительная информация".

Укажите новое местоположение или поворот.

то...

Если требуется…

введите новые значения координат
в опции "Точка вставки".

переместить разрез,

проведите нормаль к разрезу парал-
лельно оси

: в опции "Нормаль"

поместить разрез на плоскость

введите

для оси Z и введите

для

X и Y.

проведите нормаль к разрезу парал-
лельно оси

: в опции "Нормаль"

поместить разрез на плоскость

введите

для оси X и введите

для

Y и Z.

проведите нормаль разреза парал-
лельно оси

: в опции "Нормаль"

определить разрез на плоскости

введите

для Y и введите

для X и

введите новое значение для опции
"Угол поворота".

изменить поворот разреза,

Нажмите "OK".

Прикрепление гиперссылок, примечаний и файлов к 2D
или 3D разрезу

Используйте эту процедуру для добавления гиперссылок, ввода примечаний и
прикрепления файлов ссылок к 2D или 3D разрезу. Можно также редактировать
примечания или удалять файлы ссылок 2D или 3D разреза.

Дважды щелкните на 2D или 3D разрезе, к которому требуется
прикрепить примечания или файлы.

На палитре свойств нажмите вкладку "Расширенные данные".

3552 | Глава 40 Разрезы

Чтобы добавить гиперссылку, нажмите на

рядом с гиперссылкой

и укажите ссылку.

Чтобы добавить примечание , нажмите на

рядом с опцией

"Примечания", введите текст и нажмите "OK".

Для прикрепления, удаления или редактирования справочного файла

нажмите на

рядом со справочными документами, а затем действуйте

в соответствии с одним из вариантов, приведенных ниже.

то...

Если требуется…

нажмите кнопку

, выберите

файл и нажмите "Открыть".

присоединить файл ссылок,

введите текст в поле "Описание".

отредактировать пояснение к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите

кнопку

отсоединить файл ссылок,

Нажмите "OK".

Обновление 2D или 3D разрезов

Используйте эту процедуру для обновления 2D разреза или 3D разреза, чтобы
отобразить внесенные изменения в модели здания или свойствах линии разреза. Для
2D разрезов выполняется также обновление разреза, чтобы показать изменения,
сделанные в стиле 2D разреза. Можно обновлять 2D или 3D разрез, если разрез не
расчленяется, что уничтожает связь между разрезом и моделью здания.

При обновлении разреза можно добавить или удалить объекты из разреза, изменить
местоположение разреза в чертеже и изменить набор экранных представлений
разреза.

Если не требуется менять определение разреза никаким образом, то нижеприведенную
процедуру можно опустить. Вместо этого выберите разрез, который требуется

Обновление 2D или 3D разрезов | 3553

обновить, и щелкните на вкладке "2D разрез/фасад"

➤

панели

"Редактирование"

➤

"Обновить"

Выберите разрез, который требуется обновить.

то...

Если выбрано...

щелкните на вкладке "2D разрез/фа-

сад"

➤

панели "Редактирова-

ние"

➤

"Регенерировать"

объект 2D разреза,

щелкните на вкладке "3D разрез/фа-

сад"

➤

панели "Редактирова-

ние"

➤

"Регенерировать"

объект 3D разреза,

Выберите тип результата.

то...

Если разрез представляет со-
бой...

выберите объект 2D разреза/фасада
без невидимых линий.

объект 2D разреза,

выберите объект 3D разреза/фаса-
да.

объект 3D разреза,

Чтобы изменить стиль 2D разреза, выберите новый стиль для опции
"Стиль формирования".

Если линии отредактированы в 2D разрезе, выберите стиль, в котором
можно сохранить сделанные изменения без их повторного применения.
Выберите стиль, который позволяет отличить неиспользованные
изменения в разрезе.

В опции "Набор объектов" укажите объекты, которые требуется
включить в разрез.

то...

Если требуется…

переходите к следующему этапу.

использовать объекты а наборе
объектов, указанный при создании
разреза или при предыдущем обнов-
лении,

3554 | Глава 40 Разрезы

то...

Если требуется…

щелкните "Выбрать дополнитель-
ные объекты", выберите новые
объекты в чертеже и нажмите

ENTER

добавить новые объекты к набору
объектов, который был задан при
получении исходного разреза,

щелкните "Выбрать повторно", вы-
берите новый набор объектов и на-
жмите

ENTER

выбрать новый набор объектов для
разреза,

ПРИМЕЧАНИЕ

Если выбирается объект, который не нужно включать

в разрез, удерживайте нажатой клавишу

SHIFT

и выберите объект

снова для удаления его из набора объектов.

В опции "Набор экранных представлений" выбирается набор экранных
представлений для разреза.

Под заголовком "Размещение" определите разрез на чертеже.

то...

Если требуется…

выберите новый объект и либо на-

жмите на

, чтобы указать точку

создать новый объект разреза, не
изменяя исходный объект,

вставки на участке чертежа, либо
введите координаты X, Y и Z для
нового разреза.

выберите "Вместо существующего".

заменить исходный разрез обнов-
ленным разрезом,

Нажмите "OK".

Глобальное обновление 2D разрезов

AutoCAD Architecture позволяет глобально обновить все разрезы и фасады проекта
или указанной папки.

Обновление разрезов и фасадов проекта

AutoCAD Architecture включает в себя функцию "Управление чертежами", которая
дает пользователям возможность комбинировать планы этажей, виды разрезов и
фасадов, листы конструкций и повторно используемые компоненты в одном
строительном проекте. Проект состоит из ряда чертежей, связанных вместе с

Глобальное обновление 2D разрезов | 3555

помощью мощного внешнего механизма ссылок. Программа обеспечивает открытие
проекта и обновление всех 2D разрезов и фасадов с помощью одной удобной
операции. Для получения сведений, с помощью которых будут обновляться типы
файлов проекта, см.

Поддерживаемые типы рисования проекта

на стр. 3556.

Обновление разрезов и фасадов в конкретной папке

Если работа осуществляется без проекта, то также можно глобально обновить разрезы
и фасады, указав папку и обновляя все разрезы и фасады в этой папке. При выборе
конкретной папки для обновления в процесс обновления можно также включить
подпапки этой папки.

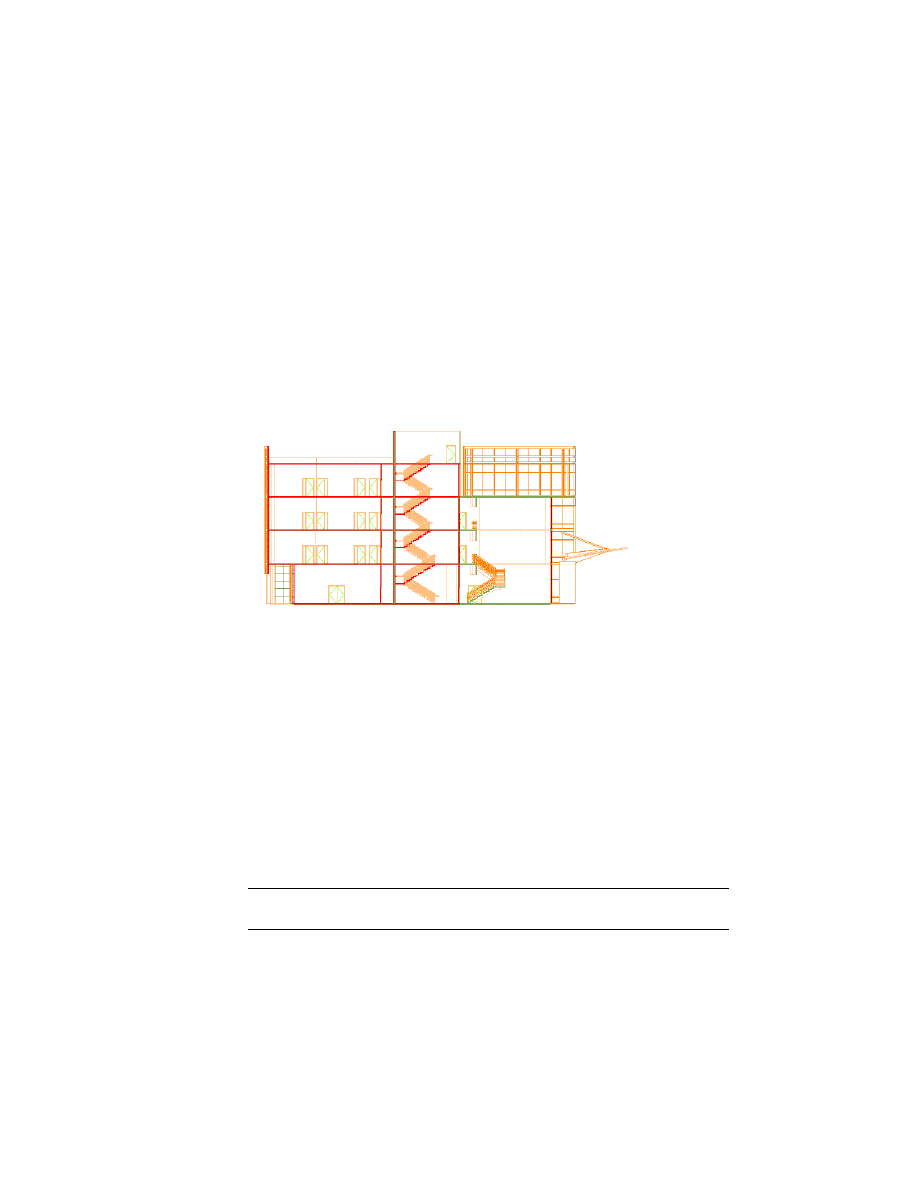

Разрез проекта здания

Более подробные сведения о проектах здания приведены в разделе

Управление

чертежами

на стр. 317.

Поддерживаемые типы рисования проекта

При обновлении проекта можно глобально обновить все 2D разрезы и фасады внутри
видов и листов проекта. Нельзя выполнять глобальное обновление элементов и
конструкций, поскольку эти чертежи проекта обычно содержат повторно
используемые элементы и индивидуальные детали проекта здания. Они обычно не
содержат разрезов или фасадов.

Более подробную информацию о типах проектных чертежей см. в разделах

Виды

на

стр. 474 и

Листы

на стр. 511.

ПРИМЕЧАНИЕ

Когда глобально обновляются разрезы и фасады в проекте чертежа,

обновляются все разметки на модели и пространстве листа.

3556 | Глава 40 Разрезы

При обновлении указанной папки внутри проекта или папки, не входящей в проект,
все разрезы и фасады в данной папке обновляются независимо от их типа. Например,
если обновляется конкретная папка внутри категории проекта "Конструкции", то
разрезы и фасады в этой папке будут обновлены несмотря на то, что они представляют
собой чертежи конструкций. Если не указывается папка, а выбирается обновление
всего проекта, то чертежи конструкций не обновляются.

Глобальное обновление 2D разрезов и фасадов в проекте
или папке

Используйте эту процедуру для глобального обновления всех 2D разрезов и фасадов
в проекте или в указанной папке.

ПРИМЕЧАНИЕ

Для обновления всех 2D разрезов и фасадов в проекте этот проект

должен быть определен как текущий. Если текущий проект отсутствует, то будет
получено сообщение об ошибке при попытке глобально обновить 2D разрезы и
фасады. Сведения о настройке текущего проекта см. в

Как сделать проект текущим

на стр. 341.

Щелкните на вкладке "Главная"

➤

панели "Разрез и фасад"

➤

"Пакетное обновление"

Глобальное обновление 2D разрезов и фасадов в проекте или папке | 3557

Выберите, что нужно обновить - 2D разрезы и фасады в текущем
проекте, или только 2D разрезы и фасады в определенной папке.

то...

Если требуется...

выберите опцию "Текущий проект".

обновить 2D разрезы и фасады
в текущем проекте,

выберите опцию "Папка". Затем нажмите

кнопку "Обзор"

, выберите папку,

обновить 2D разрезы и фасады
в определенной папке,

содержащую файлы для обновления, и
нажмите "OK".

Если указана папка, то можно указать, будут ли обновляться также и
подпапки в этой папке. Для обновления подпапок, выберите "Обработка
подпапок".

ПРИМЕЧАНИЕ

При работе с большим проектом здания обновление

всех разрезов и фасадов может занимать довольно много времени.
В этом случае следует подумать об обновлении только выбранной
подпапки проекта и тем самым улучшить работу системы.

3558 | Глава 40 Разрезы

Нажмите "Начало".

Для глобального обновления всех разрезов и фасадов может
потребоваться время. Окно состояния позволяет узнать, какой из
чертежей обновляется в данный момент.

При запуске глобального обновления становится доступной кнопка
"Стоп". Если требуется завершить глобальное обновление, нажмите
кнопку "Стоп". По завершении глобального обновления становится
доступной кнопка "Начало".

Обновление существующих чертежей из предыдущих
версий

В процессе глобального обновления 2D разрезов и фасадов каждый чертеж проекта
или заданной папки открывается, обновляется и снова сохраняется. Если выполняется
обновление чертежей из предыдущих версий, то чертежи конвертируются в текущую
версию. Перед конвертированием чертежей появляется сообщение с
предупреждением о конвертировании. Для обновления чертежей новой версии
нажмите "OK". Для отмены обновления всех разрезов и фасадов нажмите

CTRL+BREAK

Обновить исключения

В ряде случаев 2D разрез или фасад невозможно обновить с помощью глобального
обновления.

■

Чертеж, содержащий 2D разрез или фасад, предназначен только для чтения.

■

2D разрез или фасад расположен на блокированном слое.

■

Правку, внесенную пользователем для 2D разреза или фасада, нельзя повторно
использовать для 2D разреза или фасада.

Если 2D разрез или фасад невозможно обновить, то в окне состояния отображается
сообщение об ошибке.

Чтобы устранить проблему, можно установить чертеж на чтение/запись вместо
одного только чтения, а затем разблокировать слой разреза, или можно отменить
выполненное пользователем редактирование 2D разреза или фасада.

Обновление существующих чертежей из предыдущих версий | 3559

Стили 2D разреза

Стиль 2D разреза/фасада представляет собой группу свойств, присвоенных 2D разрезу
или фасаду, который определяет вид и характеристики этого объекта.

Использование стилей 2D разреза

Стиль 2D разреза/фасада определяет набор линий разреза, используя правила
проектирования, которые определяют, насколько по-разному отображаются детали
этого разреза. Можно применить этот стиль к одному и более разрезам для контроля
их отображения. Можно также изменить отображение индивидуальных линий в
разрезе и сохранить изменения в стиле 2D разреза/фасада.

Экранные компоненты и правила проектирования

Экранные компоненты определяют такие графические характеристики, как цвет и
тип линии для линий, присвоенных каждому экранному компоненту. Правила
проектирования определяют, как линии в разрезе присваиваются экранным
компонентам.

При создании правила проектирования указывается часть 2D разреза для контроля
на основании цвета тех объектов в модели здания и их контекста в разрезе. Далее
выбирается экранный компонент для использования линий, отвечающих заданным
критериям. Можно присвоить линии графическому компоненту по умолчанию или
пользовательскому графическому компоненту, добавленному к стилю Например,
можно определить правило, по которому все объекты цвета 150 в модели,
расположенные вдоль линии разреза (определяющей линии), присваиваются
пользовательскому экранному компоненту под названием "Темнее", который был
создан в стиле. Или же можно скрыть лестницу за стеной, используя правило, по
которому все синие линии присваиваются скрытому экранному компоненту.

Управление стилями 2D разреза

Чтобы создавать, копировать, редактировать или удалять стили, необходим доступ
в Диспетчер стилей. Одной из главных опций программы AutoCAD Architecture
является Диспетчер стилей, в котором можно работать со стилями из различных
чертежей и шаблонов. Дополнительную информацию об использовании Диспетчера
стилей см. в разделе

Обзор Диспетчера стилей

на стр. 932.

Материалы и стили 2D разреза

Можно использовать стили 2D разреза для указания того, какие отображения
компонентов разрезов будут контролироваться материалами, а какие нет. Для
пользовательских компонентов материалы использоваться не могут.

3560 | Глава 40 Разрезы

AutoCAD Architecture 2011. Руководство пользователя (глава 36-40) - часть 15
